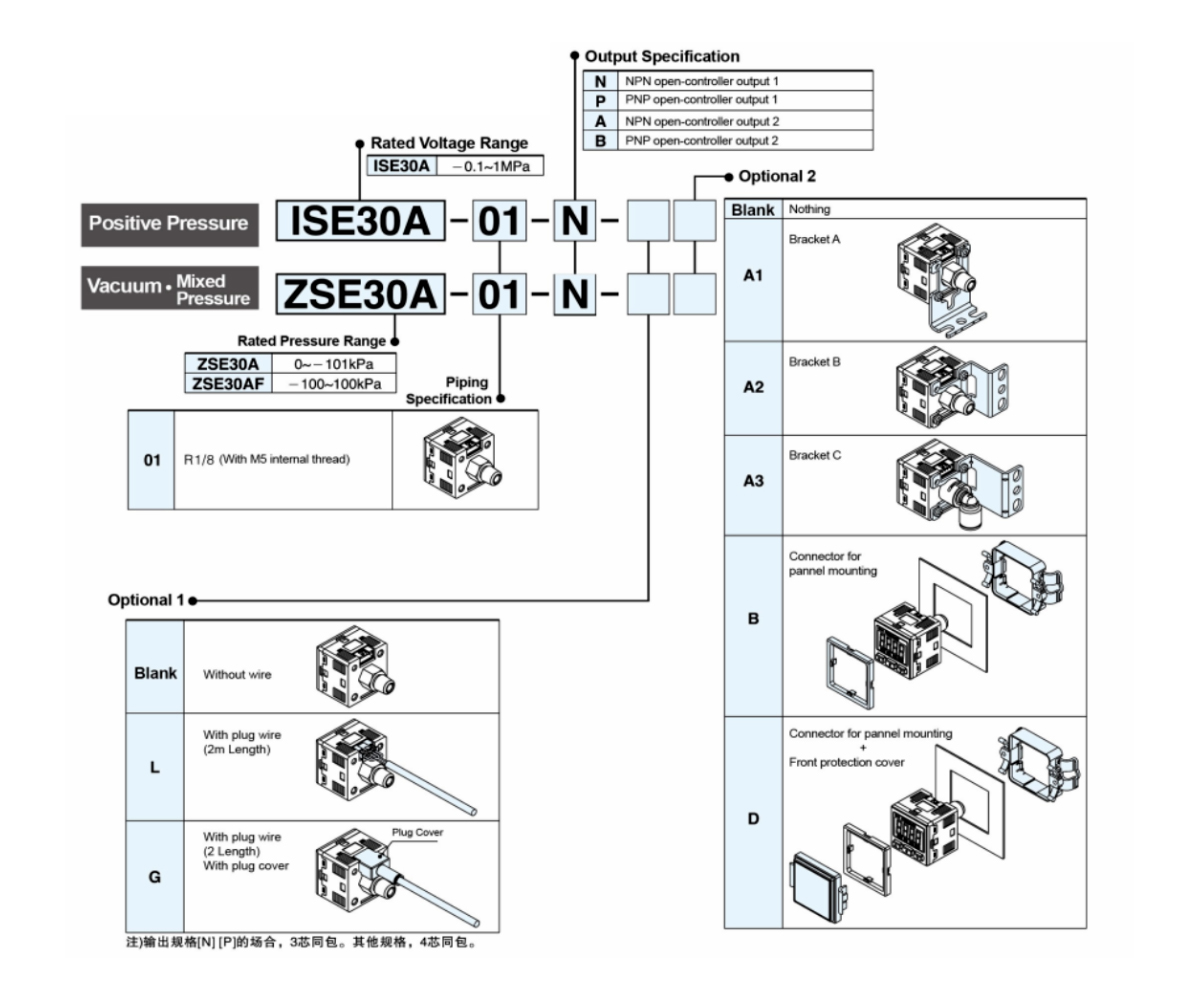

| modelo |
ZSE30AF
(Presión mixta) |
ZSE30A (Presión de vacío) |
ISE30A
(Presión positiva) |
| Rango de presión nominal |
-100,0~100,0 kPa |
0~-101kPa |
0,0~1.000MPa |
| Establecer rango de presión |
-101,0~101,0kPa |
-101,3~10,0 kPa |
-0.100~1.000MPa |
| Resistente a la presión |
300kPa |
1,5MPa |
| fluido |
Aire, no corrosivo, no inflamable. |
| Escala mínima establecida de unidad de presión |
kPa |
0.1 |
- |
| MPa |
- |
0.001 |
| kgf/cm² |
0.001 |
0.01 |
| barra |
0.001 |
0.01 |
| psi |
0.01 |
0.1 |
| pulgHg |
0.1 |
- |
| mmHg |
1 |
- |
| voltaje |
12 a 24 VCC ±10 %, pico de ondulación inferior al 10 % |
| Consumo actual |
≤40mA por debajo (sin carga) |

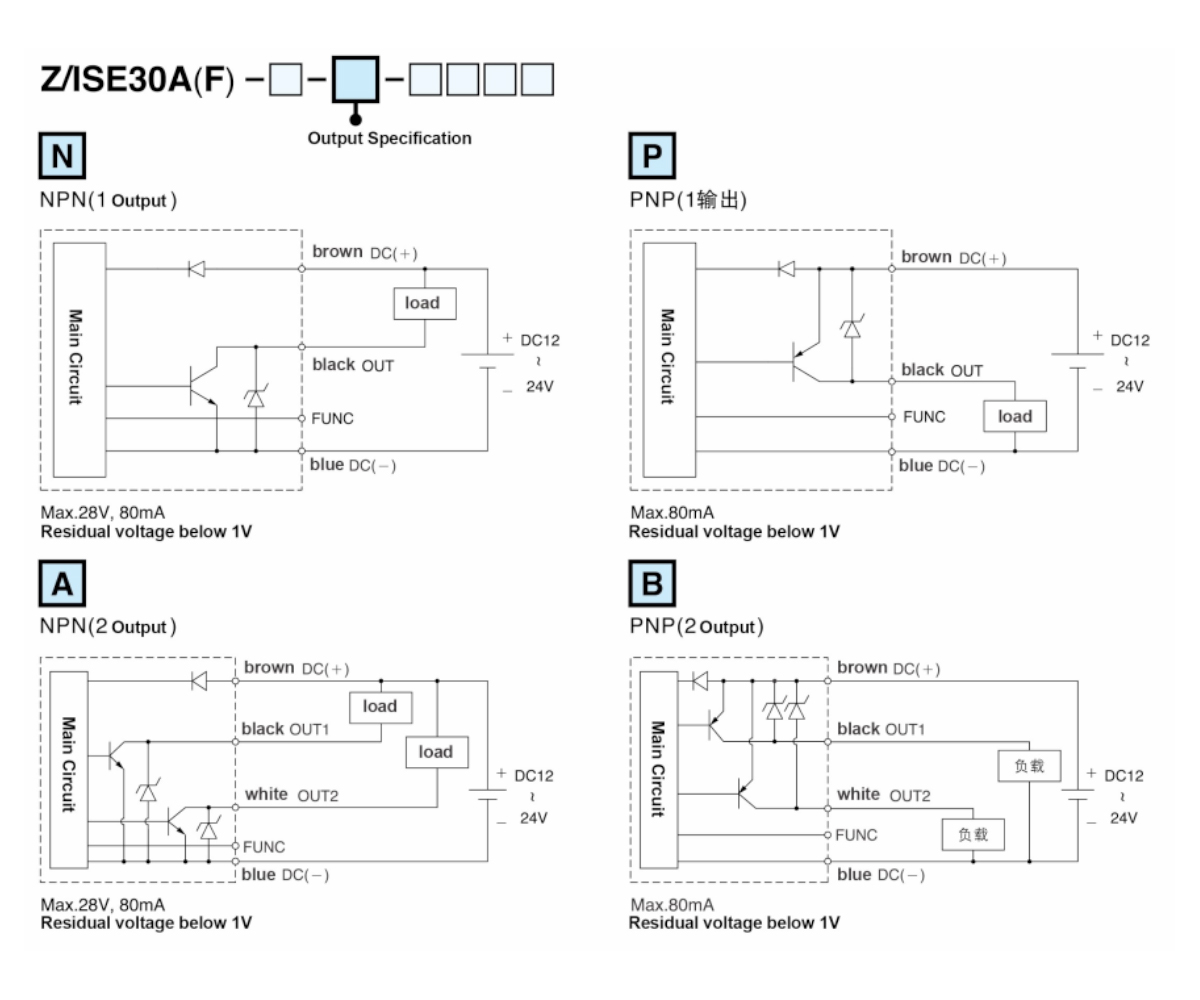

| Cambiar salida |
2 salidas de controlador abierto NPN 2 salidas de controlador abierto PNP
Corriente de carga máxima: 125 mA Corriente de carga máxima: 125 mA
Tensión de alimentación máx.: 30 V CC Tensión de alimentación máx.: 24 V CC
Caída de presión interna: 1,5 V por debajo Caída de presión interna: 1,5 V por debajo |
| Precisión de repetición |
±0.2%F.S. ±1 dígito abajo |
| diferencial |
Modelo de configuración de punto único |
Ajustable(*1) |
| diferencial Mode Window |
| Modo de comparación de ventanas |
| Tiempo de reacción |
≤2,5 ms (Función para evitar un mal funcionamiento: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms opcional) |
| Protección contra cortocircuitos de salida |
si |

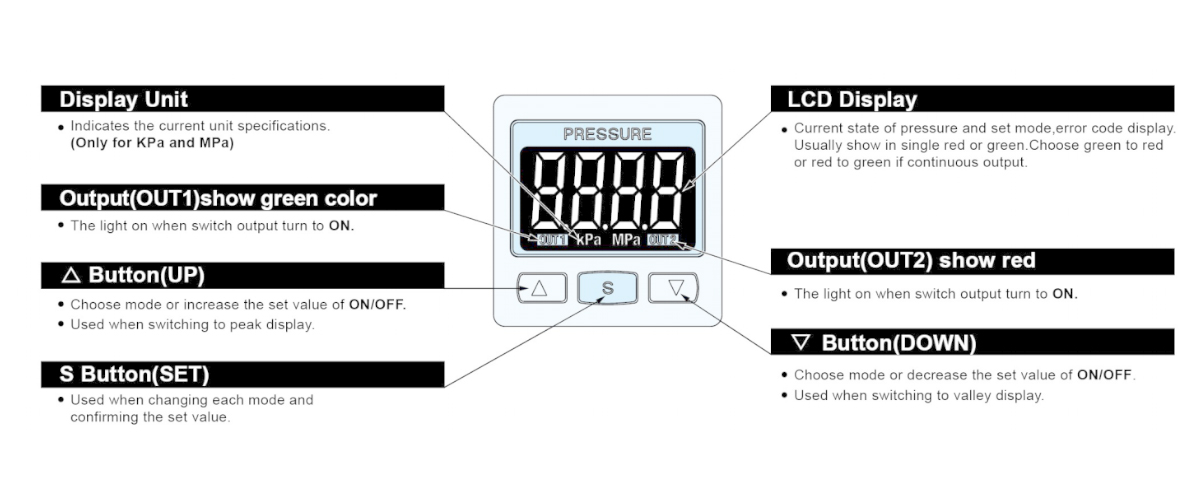

| Pantalla |
Pantalla de 3 colores (rojo/verde/naranja) (frecuencia de muestreo: 5 veces/segundo) |
| Pantalla Accuracy |
≤±2%F.S. ±1 dígito (temperatura ambiente: 25 ± 3 ℃) |
| Luz indicadora de acción |
Color naranja (luz indicadora 1 y 2) OUT1 OUT2 |
Salida analógica lineal
[Salida de voltaje(*2)] |
Voltaje de salida: 1~5V≤±2.5%F.S. (Rango de presión nominal)
Linealidad: ≤±1%F.S.
Impedancia de salida alrededor de 1kΩ |
Salida analógica lineal
[Salida de voltaje(*3)] |
Corriente de salida: 4~20mA≤±2.5%F.S. (Rango de presión nominal)
Linealidad: ≤±1%F.S.
Impedancia de carga máxima: 300 Ω (el voltaje es de 12 V)
600 Ω (el voltaje es de 24 V)
Impedancia de carga mínima: 50Ω |
Ambiental
Resistente |
Nivel de protección |
IP40 |
| Temperatura ambiente |
Acción: 0~50 ℃, Guardar: -10 ~ 60 ℃ (sin rocío o sin congelar) |
| Humedad ambiental |
Acción y ahorro: 35~85%RH (sin rocío) |
| Resistente a la presión |
1000 V CA 1 minuto (entre cables y carcasa de plástico) |
Resistencia de aislamiento |
500 MΩ arriba (500 V CC) (entre los cables y la carcasa de plástico) |
| Resistente a vibraciones |
Amplitud compleja de 1,5 mm, cada minuto 10 Hz ~ 55 Hz ~ 10 Hz, 2 horas en todas las direcciones (X, Y, Z) |
| A prueba de golpes |
100m/s²(10G)3 horas en todas las direcciones(X,Y,Z) |
| Características de temperatura |
≤±2.5%F.S.Compare la temperatura de referencia25℃(entre 0-50℃) |

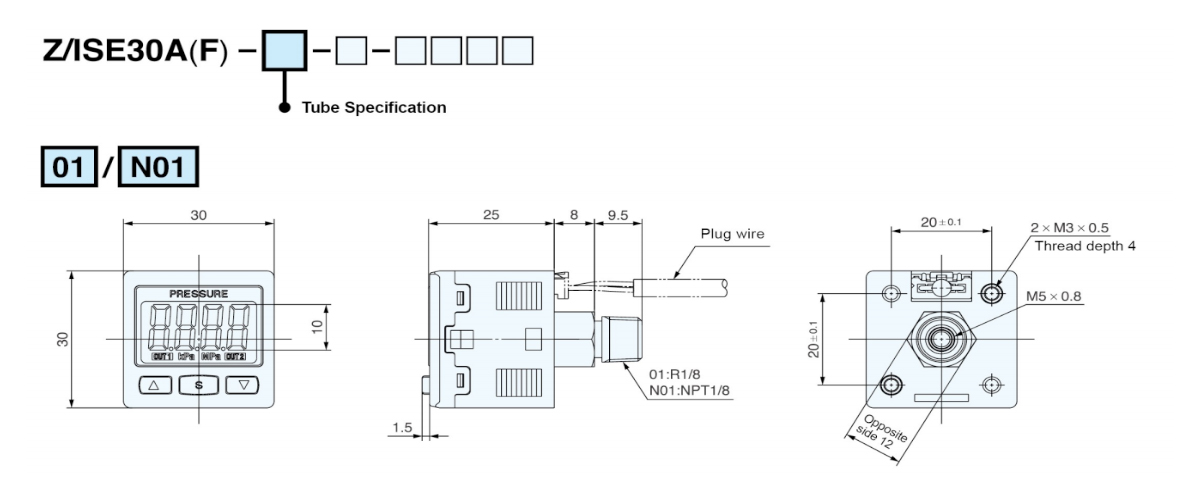

| Diámetro de conexión |
R1M:R1/8",M5;T1M:1/8”NPT, 10-32UNF;G1M:G1/8",M5 |
| Especificaciones del cable |
Alambre de PVC resistente al aceite (0,15 mm²) |
| Peso |
Aproximadamente 80 g (incluye cable de 2 metros) |
Nota: 1. El modo de configuración de un solo punto y el modo de comparación de ventana pueden ajustar la desviación de 1 a 8 dígitos.
2. Al seleccionar la salida de voltaje, no hay salida de corriente. Sólo se puede seleccionar uno de los dos tipos de salida.
3. Al seleccionar la salida de corriente, no hay salida de voltaje. Sólo se puede seleccionar uno de los dos tipos de salida. |
|
