Válvula de dedo serie VHK Proveedores

Inicio / Productos / Componentes de control neumático / Válvula de control manual / Válvula de dedo serie VHK

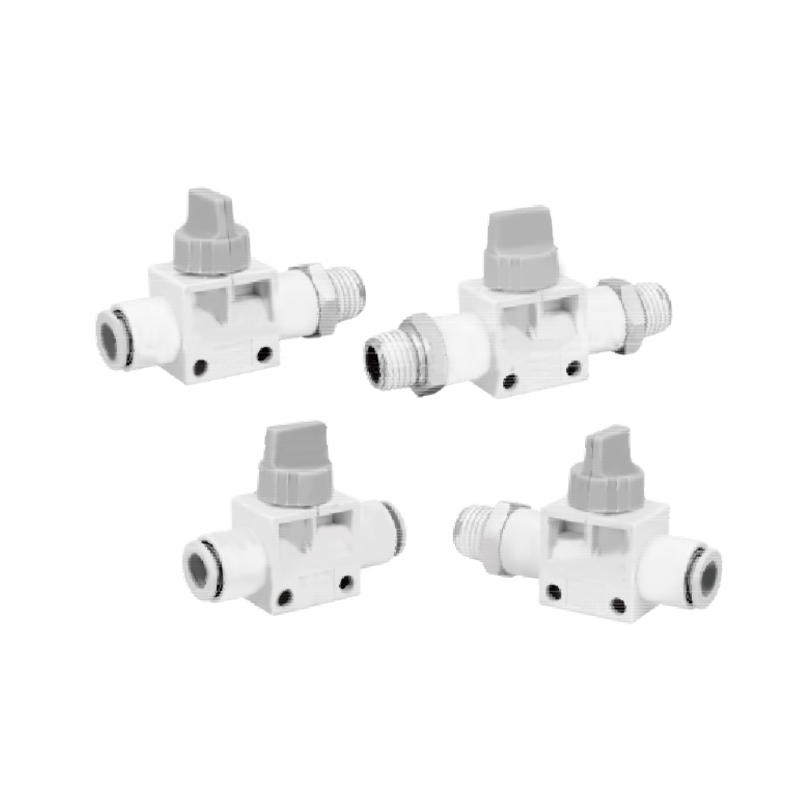

Válvula de dedo serie VHK Válvula de dedo serie VHK
  • Válvula de dedo serie VHK
  • Válvula de dedo serie VHK
Válvula de control manual

Válvula de dedo serie VHK

La válvula de dedo de la serie VHK es un elemento de control neumático compacto que se centra en proporcionar funciones básicas confiables de encendido, apagado y cambio de dirección de fluido. Su diseño tiene en cuenta tanto el funcionamiento intuitivo como la adaptabilidad del sistema, y ​​es adecuado para el campo del control básico de fluidos industriales.

Las características principales son:
Rendimiento de flujo de amplio rango: la arquitectura del canal de flujo interno logra un amplio rango de capacidad de flujo para cumplir con los requisitos de flujo de los medios de gas comprimido típicos.
Sello de cierre positivo: se adopta la estructura central de la válvula de asiento para garantizar la confiabilidad del sellado en el estado cerrado y reducir el riesgo de fugas internas.
Compatibilidad de interfaz modular: se proporciona una serie de interfaces de especificaciones de tuberías para adaptarse a los estándares de diámetro exterior de las principales tuberías industriales y simplificar la integración en el sitio.
Mecanismo de liberación de presión residual: la configuración específica de tres vías tiene una función de alivio de presión en la posición media, que puede liberar pasivamente la presión residual en el lado del actuador en la posición cerrada.
Optimización de la interacción hombre-máquina: el manipulador giratorio tiene una marca de posición clara, que se ajusta a la operación industrial intuitiva; su carrera de apertura y cierre sigue la lógica de dirección de rotación estándar.

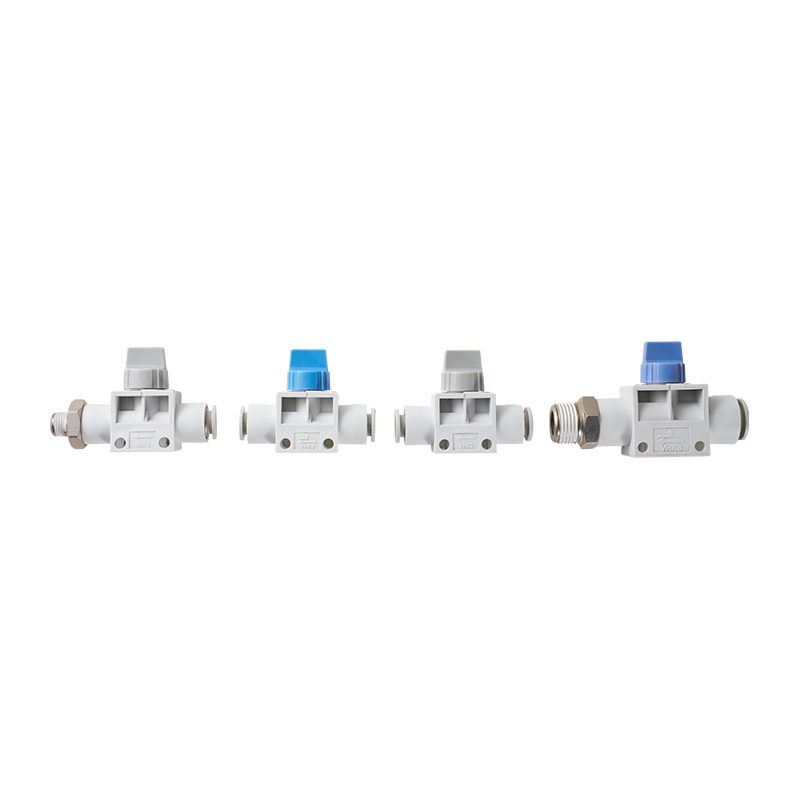

Identificación visual funcional: diferenciación visual rápida entre los tipos de válvulas de 2 y 3 vías mediante codificación de colores del cuerpo del actuador, donde el gris indica las funciones básicas de encendido/apagado y el azul indica las funciones de conmutación direccional.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Válvula deslizante manual serie HSV

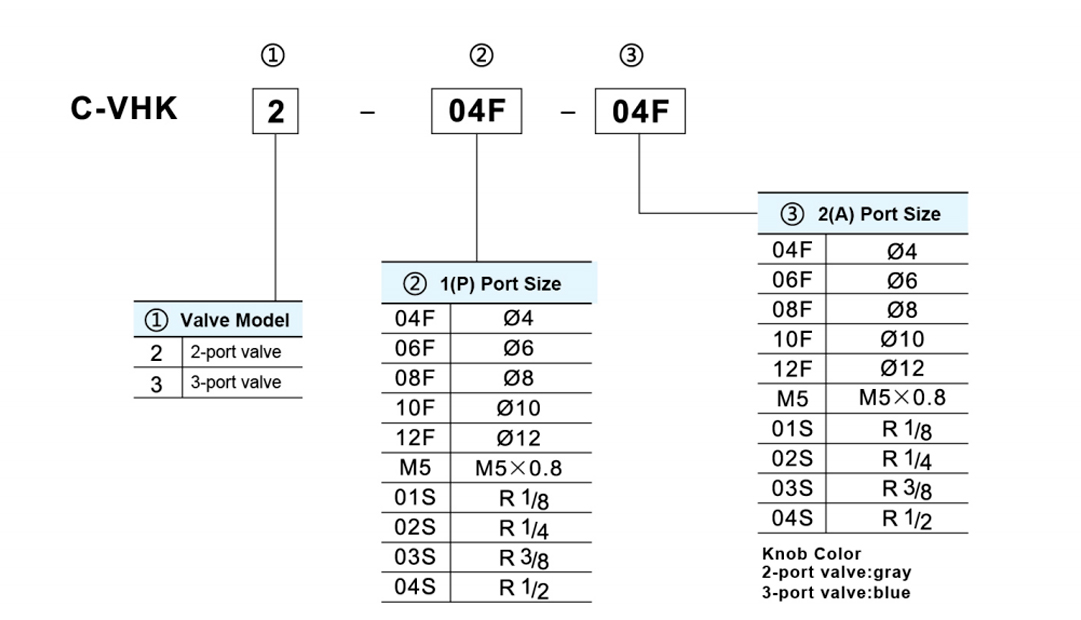

  • válvula Válvula de 2/3 puertos
    fluido aire
    Presión de prueba 1,5 MPa
    Presión máxima de funcionamiento 1,0 MPa
    Rango de presión de funcionamiento -100kPa
    Temperatura ambiente y de fluido 0 a 60 ℃
    Material de tubería aplicable Nailon, poliuretano

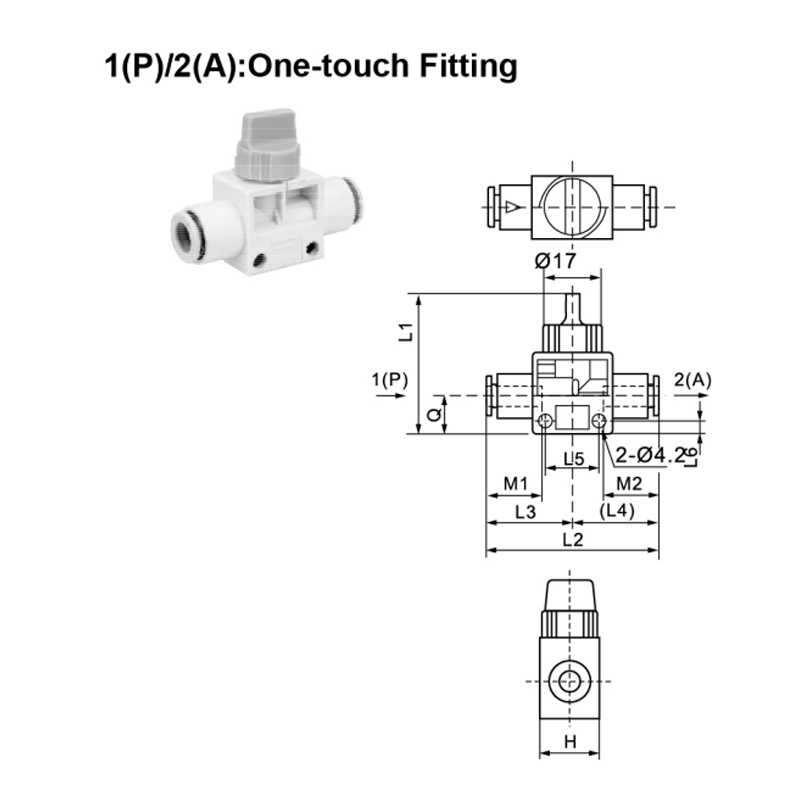

  • Aplicable
    diámetro exterior del tubo
    (mm)     		modelo H L1 L2 L3 L4 L5 L6 M1 M2 Q Efectivo
    Área
    (mm²)     		Peso
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

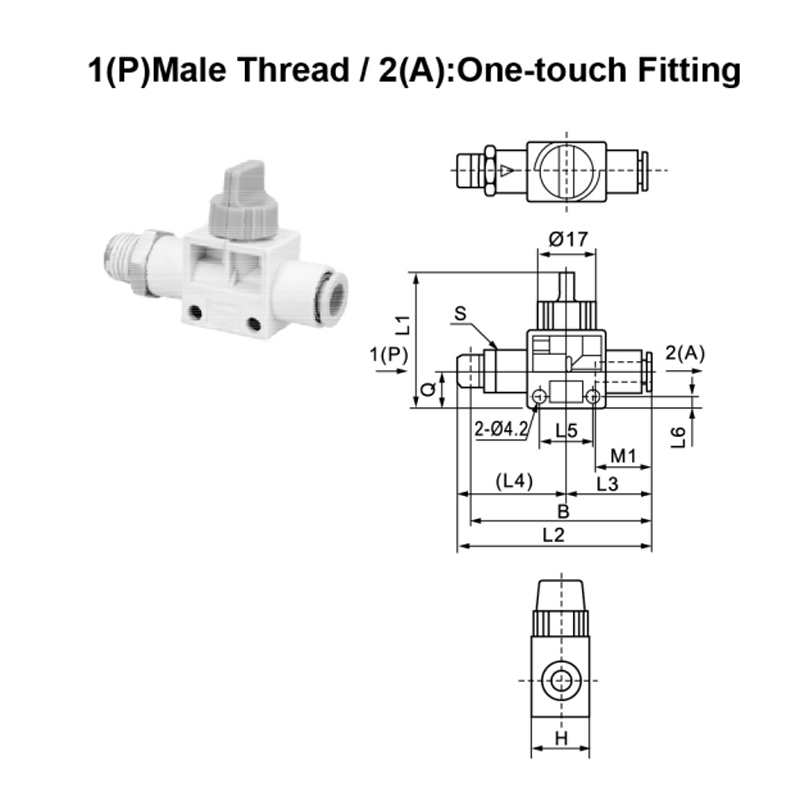

    Conexión
    Hilo     		Aplicable
    diámetro exterior del tubo
    (mm)     		modelo H L1 L2 L3 L4 L5 L6 M1 Q Efectivo Area
    (mm²)     		Peso
    (g)     		B S
    Ancho
    al otro lado
    Pisos
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

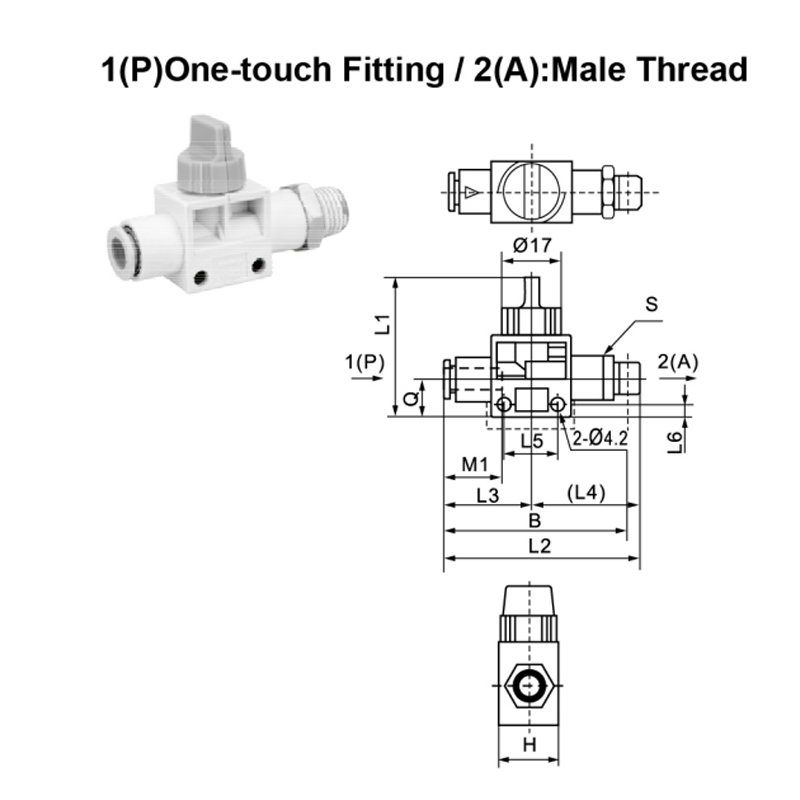

    Aplicable
    diámetro exterior del tubo
    (mm)     		modelo Conexión
    Hilo
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Efectivo Area
    (mm²)     		Peso
    (g)     		B S
    Ancho
    al otro lado
    Pisos
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

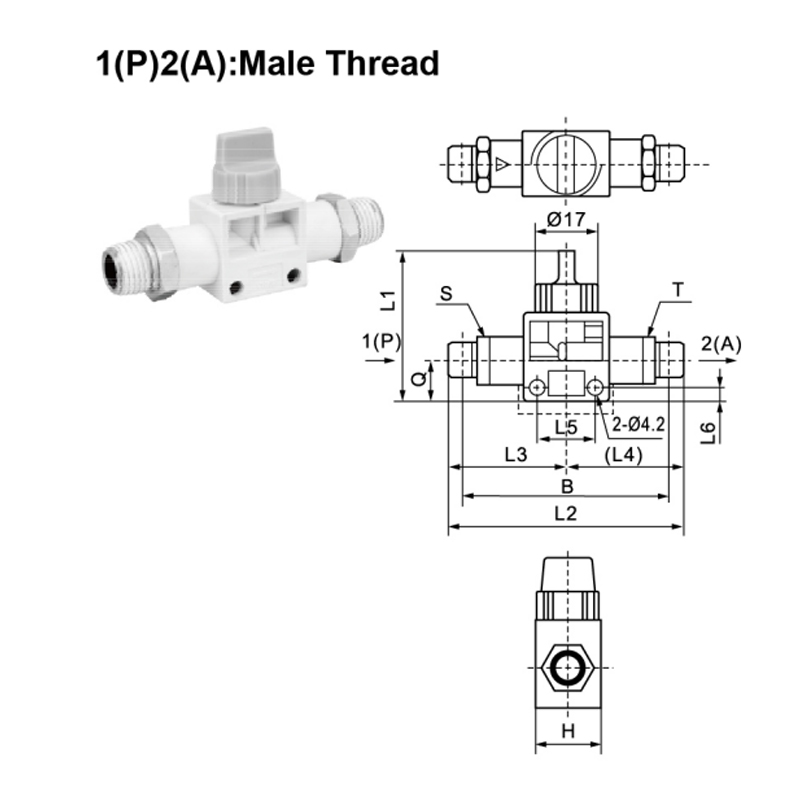

    Conexión Thread modelo H L1 L2 L3 L4 L5 L6 Q Efectivo Area
    (mm²)
    Peso
    (g)     		B S
    Ancho
    al otro lado
    Pisos     		T
    Ancho
    al otro lado
    Pisos
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
