Cilindro de montaje libre serie CU/CUK Proveedores

Inicio / Productos / Cilindro de aire / Cilindro de montaje libre / Cilindro de montaje libre serie CU/CUK

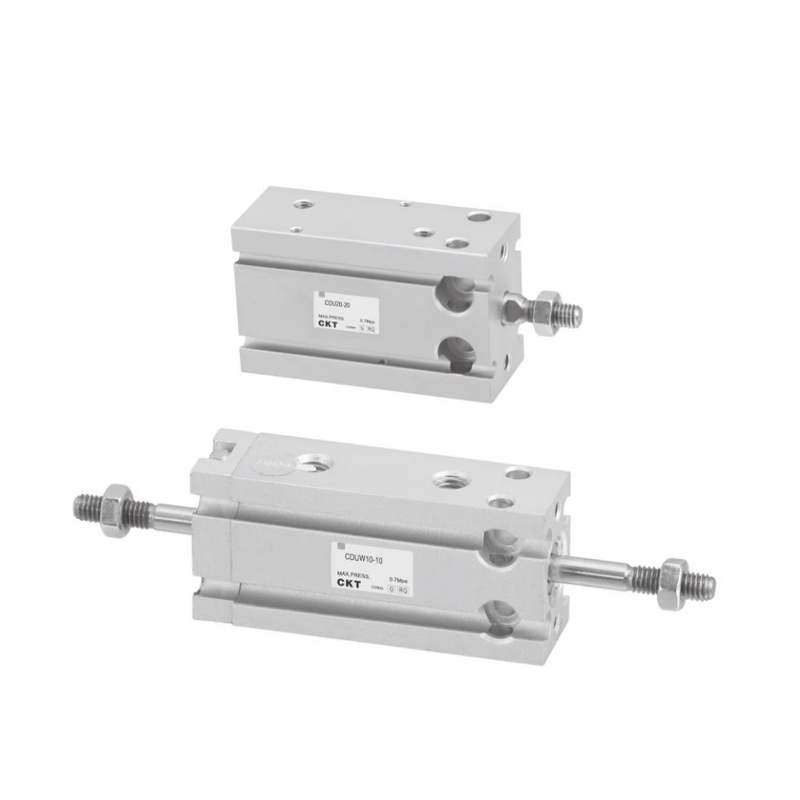

Cilindro de montaje libre serie CU/CUK
  • Cilindro de montaje libre serie CU/CUK
Cilindro de montaje libre

Cilindro de montaje libre serie CU/CUK

El cilindro de montaje libre serie CU/CUK es un cilindro modular de montaje libre que logra una integración mecánica altamente flexible a través de la optimización estructural. Su diseño se centra en simplificar el proceso de instalación y adaptarse a múltiples condiciones de trabajo, y es adecuado para requisitos de control de movimiento de precisión bajo escenarios de carga dinámica.

Características principales
▸ Libertad estructural: El cuerpo proporciona interfaces fijas multiaxiales, admite posturas de instalación no estándar y elimina componentes del adaptador;

▸ Estructura ligera y compacta: El diseño de la carrocería de baja inercia reduce significativamente la carga del sistema y optimiza la utilización del espacio;

▸ Múltiples opciones de especificación: Cubre una amplia gama de diámetros de cilindros y combinaciones de carreras, adaptándose a escenarios diferenciados de carga y desplazamiento;

▸ Guía de alta estabilidad: Estructura guía del vástago del pistón rectificada con precisión de una sola pieza para lograr un funcionamiento estable y a largo plazo sin aceite;

▸ Sistema de sensores incorporado: El diseño de empaque integrado del interruptor de acoplamiento magnético elimina el riesgo de interferencia externa e integra retroalimentación de posicionamiento.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro de instalación libre pequeño serie CUJB
SIGUIENTE：Sin artículo siguiente
  • Tamaño del orificio (mm) 6 10 16 20 25 32
    fluido aire
    acción Doble efecto
    Simple efecto: retorno por resorte/extensión
    Presión máxima de funcionamiento 0,7MPa
    Mín.
    Operando
    Presión
    (MPa)     		doble
    actuando     		Unipolar 0.12 0.06 0.05
    doble rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Tipo de doble varilla no giratoria 0.18 0.13 0.11
    soltero
    actuando     		Estándar 0.2 0.15 0.13
    Varilla no giratoria 0.23 0.18 0.16
    Temperatura ambiente y de fluido Con detector magnético: -10~60 ℃, Sin detector magnético: -10~70 ℃
    Cojín Parachoques de goma en ambos extremos.
    Velocidad del pistón 50~500 mm/s
    Tolerancia de longitud de carrera (mm) 1
    Lubricación No requerido
    Montaje Montaje libre (varias ranuras de montaje)
    Precisión de varilla no giratoria ±0,8° ±0,5°
    Tamaño del puerto M5×0,8 45665
    *Si es necesario engrasar, utilice aceite para turbinas n.° 1 ISOVG32.

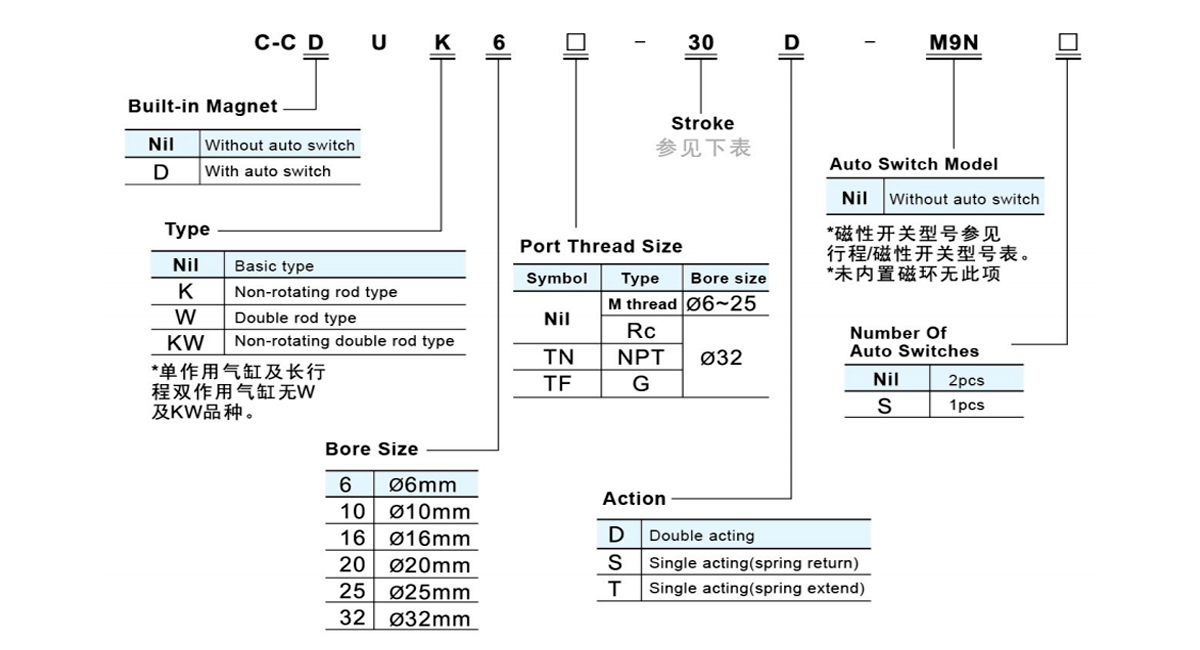

  • Modelo de interruptor StrokelAuto
    aburrido
    tamaño
    (mm)     		Carrera estándar (mm) Trazo largo
    (doble efecto)
    *Modelo de cambio automático
    (montaje directo)
    Doble efecto Simple efecto
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Marcado de longitud del cable: Sin marcado - 0,5 m, L - 3 m, Z - 5 m Ejemplo: M9N, M9NL

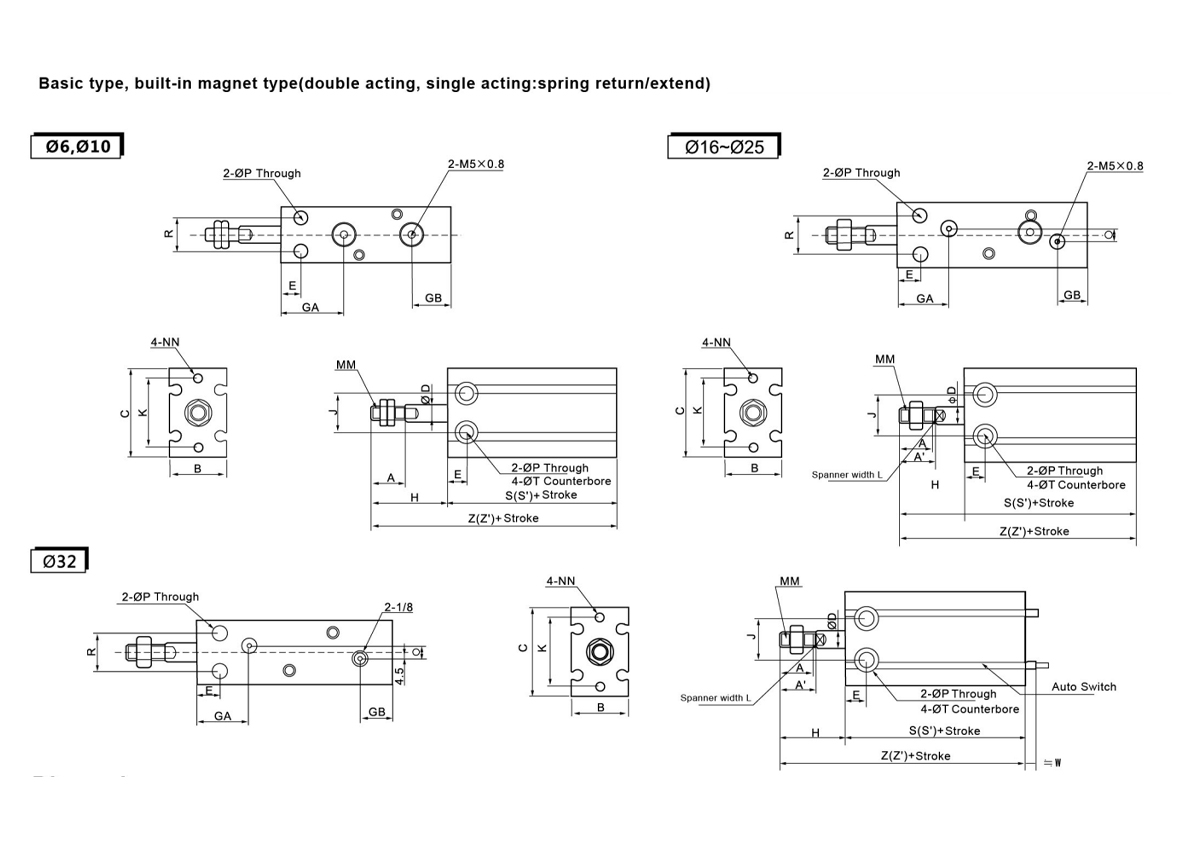

  • Dimensión
    modelo A A' B C ØD E GA ES J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    profundo5     		3.2 - 7 6profundo4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6profundo5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7.6profundo6.5
    CC□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0,8 Deep8 5.5 9 16 9.3profundo8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3profundo9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1.0Profundo9 6.6 13.5 24 11profundo11.5
    Dimensión de doble efecto
    modelo H Tipo básico Imán incorporado
    S Z W S' Z´
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□D 16 36 52 1 36 52
    C-C□ U16-□D 16 30 46 0 40 56
    CC□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Dimensión de efecto simple (retorno por resorte)
    modelo H Tipo básico Imán incorporado
    S Z W S' Z´
    5to 10 15 5to 10 15 5to 10 15 5to 10 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    CC□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Dimensión de efecto simple (extensión por resorte)
    modelo H Tipo básico Imán incorporado
    S Z W S' Z´
    5to 10 15 5to 10 15 5to 10 15 5to 10 15 5to 10 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    CC□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

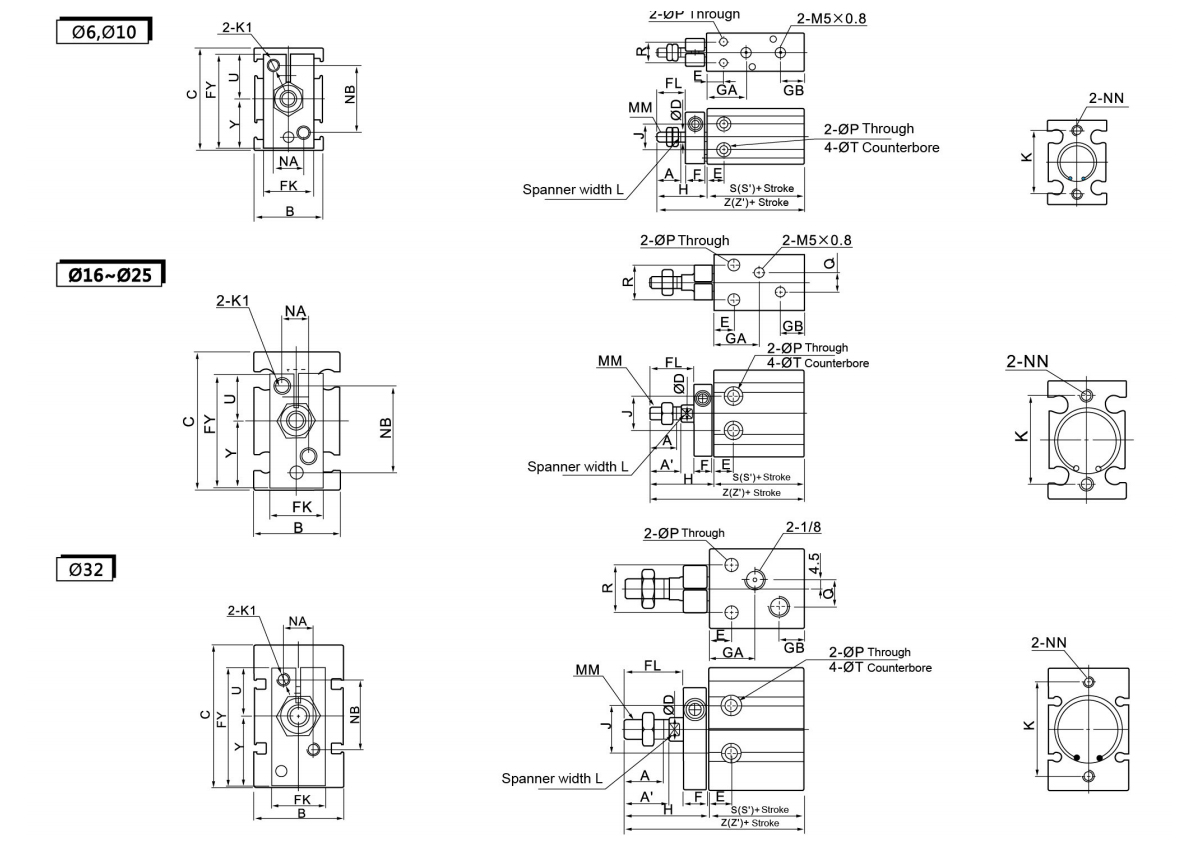

    Dimensión
    modelo A A' B C ØD E F Florida FK año fiscal GA ES H J K L MM NA Nota: NN ØP Q R ØT U Y K1
    C-C□ Reino Unido6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6profundo4.8 10 10.5 M3
    C-C□ Reino Unido10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6profundo5 10.5 11.5 M3
    C-C□ Reino Unido16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7.6profundo6.5 12.5 15.5 M4
    C-C□ Reino Unido20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0,8deep8 5.5 9 16 9.3profundo8 13.5 19.5 M4
    C-C□ Reino Unido25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3profundo9 19 24.5 M5
    C-C□ Reino Unido32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1.0profundo9 6.6 13.5 24 11profundo11.5 21 30.5 M5
    Dimensión de doble efecto
    modelo H Sin automático
    Cambiar     		Incorporado
    Interruptor magnético
    S Z W S' Z´
    C-C□ Reino Unido6-□D 18 33 51 2.5 33 51
    C-C□ Reino Unido10-□D 21 36 57 1 36 57
    C-C□ Reino Unido16-□D 26 30 56 0 40 66
    C-C□ Reino Unido20-□ D 29 36 65 1 46 75
    C-C□ Reino Unido25-□D 33 40 73 -1 50 83
    C-C□ Reino Unido32-□D 42 42 84 -4 52 94
    Dimensión de efecto simple (retorno por resorte)
    modelo H Sin interruptor magnético Imán incorporado Switch
    S Z W S Z´
    5to 10 15 5to 10 15 5to 10 15 5to 10 15
    C-C□ Reino Unido6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ Reino Unido10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ Reino Unido16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ Reino Unido20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ Reino Unido25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ Reino Unido32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Dimensión de efecto simple (extensión por resorte)
    modelo H ØT U Y Sin automático Switch Imán incorporado Switch
    S Z W S' Z´
    5to 10 15 5to 10 15 5to 10 15 5to 10 15 5to 10 15
    C-C□ Reino Unido6-□T 23 28 33 6profundo4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ Reino Unido10-□T 26 31 36 6profundo5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ Reino Unido16-□T 31 36 41 7.6 Profundo 6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ Reino Unido20-□ T 34 39 44 9.5Profundo8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ Reino Unido25-□T 38 43 48 9.5Profundo9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ Reino Unido32-□T 47 52 57 11Profundo11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
