Válvula manual de 4 vías 2/3 serie 4HV Proveedores

Inicio / Productos / Componentes de control neumático / Válvula de control manual / Válvula manual de 4 vías 2/3 serie 4HV

Válvula manual de 4 vías 2/3 serie 4HV Válvula manual de 4 vías 2/3 serie 4HV Válvula manual de 4 vías 2/3 serie 4HV Válvula manual de 4 vías 2/3 serie 4HV
  • Válvula manual de 4 vías 2/3 serie 4HV
  • Válvula manual de 4 vías 2/3 serie 4HV
  • Válvula manual de 4 vías 2/3 serie 4HV
  • Válvula manual de 4 vías 2/3 serie 4HV
Válvula de control manual

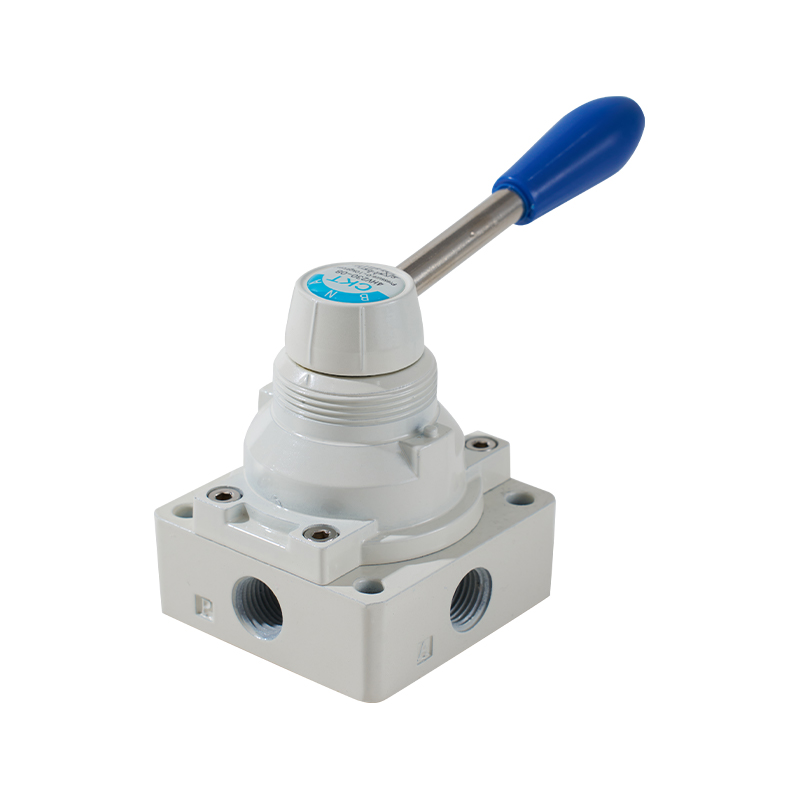

Válvula manual de 4 vías 2/3 serie 4HV

1. Rotación invertida ligera, buena sensación en la mano, posicionamiento preciso;
2. Gran área de flujo efectivo, pequeña pérdida de presión;
3. Hay dos tipos de instalación disponibles: panel e inferior, instalación en panel con tuercas de montaje.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Válvula de pie neumática de 5 vías, 2 posiciones, serie 4F
SIGUIENTE：Válvula manual de 5 vías serie 4H
  • Especificación estándar

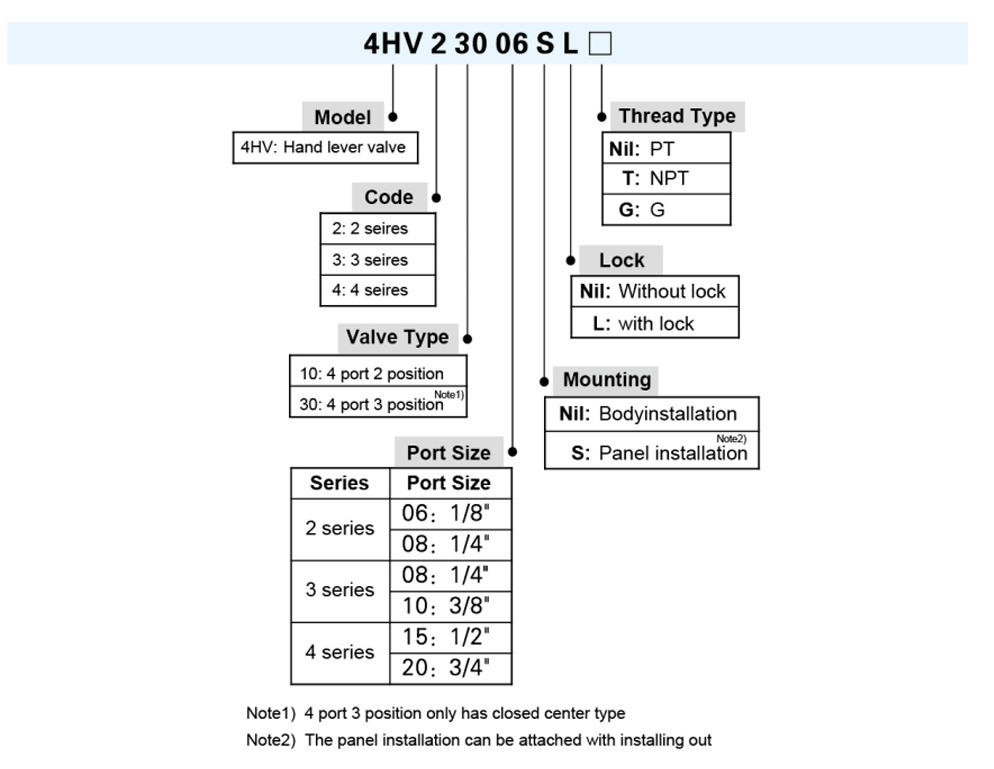

    modelo 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    fluido Aire (para ser filtrado por un elemento filtrante de 40 μm)
    acción Tipo de acción directa de control manual
    Tamaño del puerto PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Área seccional efectiva 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Posición 4 puertos 2 posiciones, 4 puertos 3 posiciones
    Lubricación No requerido
    Rango de presión de funcionamiento 0~1.0MPa(0~145psi)
    Presión de prueba 1,5 MPa (215 psi)
    Temperatura de funcionamiento -20~70℃
    Ángulo de operación 90°(45°si 4 puertos 3 posiciones)

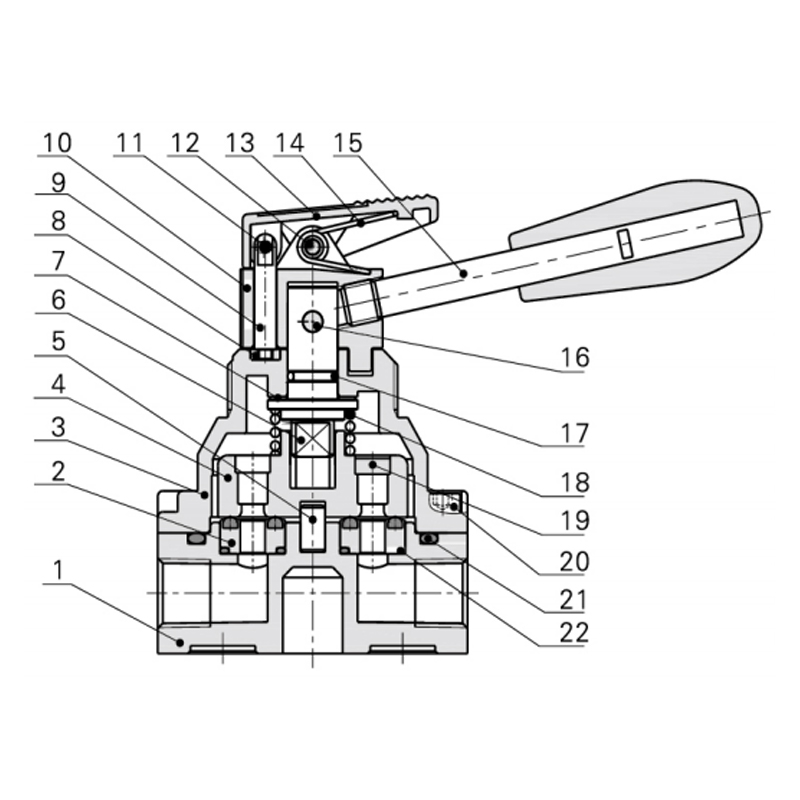

  • Artículo modelo Artículo modelo
    1 Cuerpo principal 12 Pin-1
    2 Base del sello 13 Portada
    3 Tapa de válvula 14 primavera
    4 Tapón de válvula 15 Manejar
    5 Pasador de columna 16 Pin-2
    6 Eje 17 Eje O Ring
    7 Lavadora 18 primavera
    8 Placa de fijación 19 Placa de hierro
    9 Pasador de bloqueo 20 Tornillo de fijación
    10 Tapa de válvula 21 Cuerpo principal O-ring
    11 primavera Pin 22 Base del sello O-ring

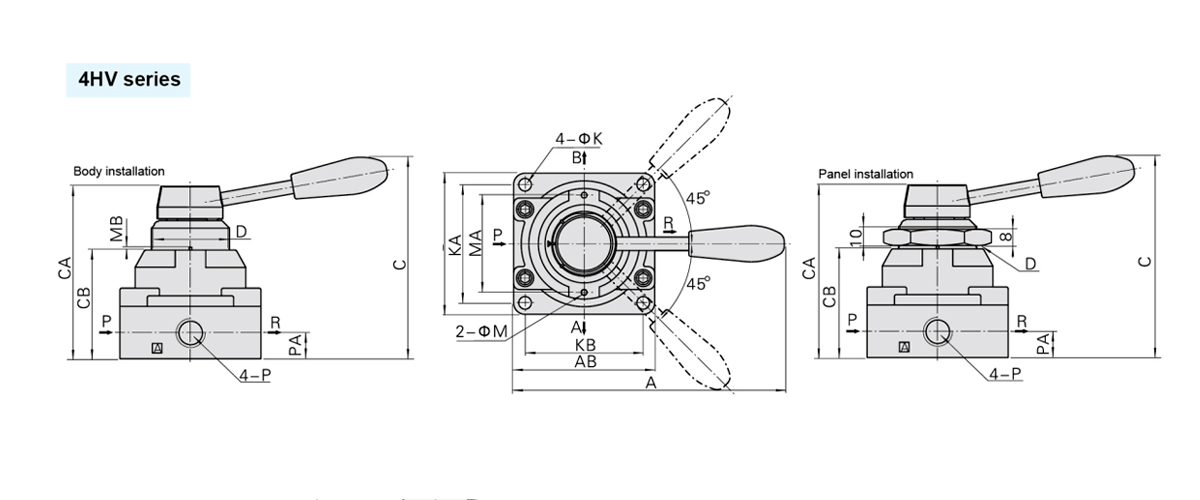

    modelo /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

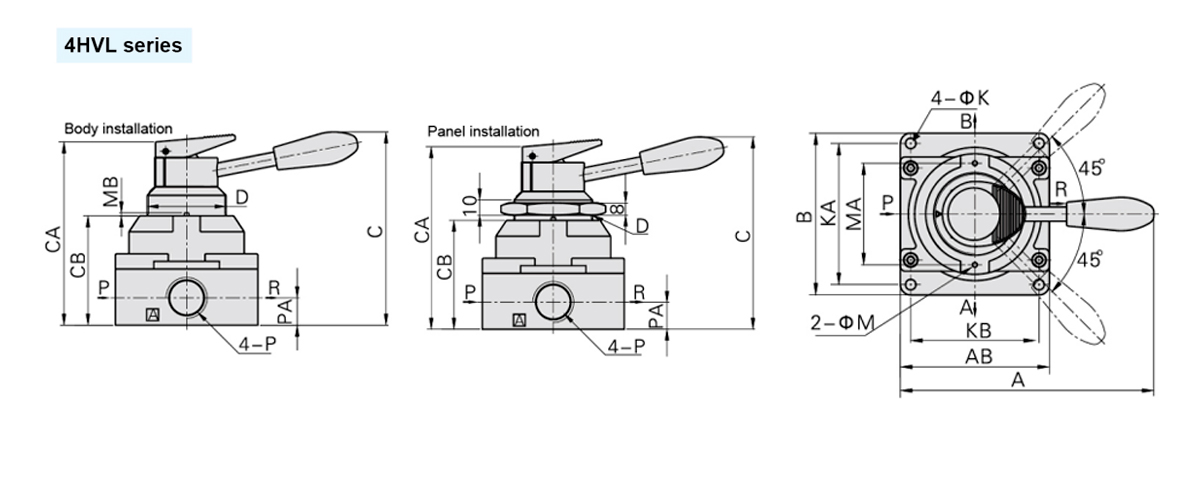

    modelo/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
