Cilindro ligero de doble efecto y varilla simple serie CG1 Proveedores

Inicio / Productos / Cilindro de aire / Minicilindro / Cilindro ligero de doble efecto y varilla simple serie CG1

Cilindro ligero de doble efecto y varilla simple serie CG1 Cilindro ligero de doble efecto y varilla simple serie CG1 Cilindro ligero de doble efecto y varilla simple serie CG1
  • Cilindro ligero de doble efecto y varilla simple serie CG1
  • Cilindro ligero de doble efecto y varilla simple serie CG1
  • Cilindro ligero de doble efecto y varilla simple serie CG1
Minicilindro

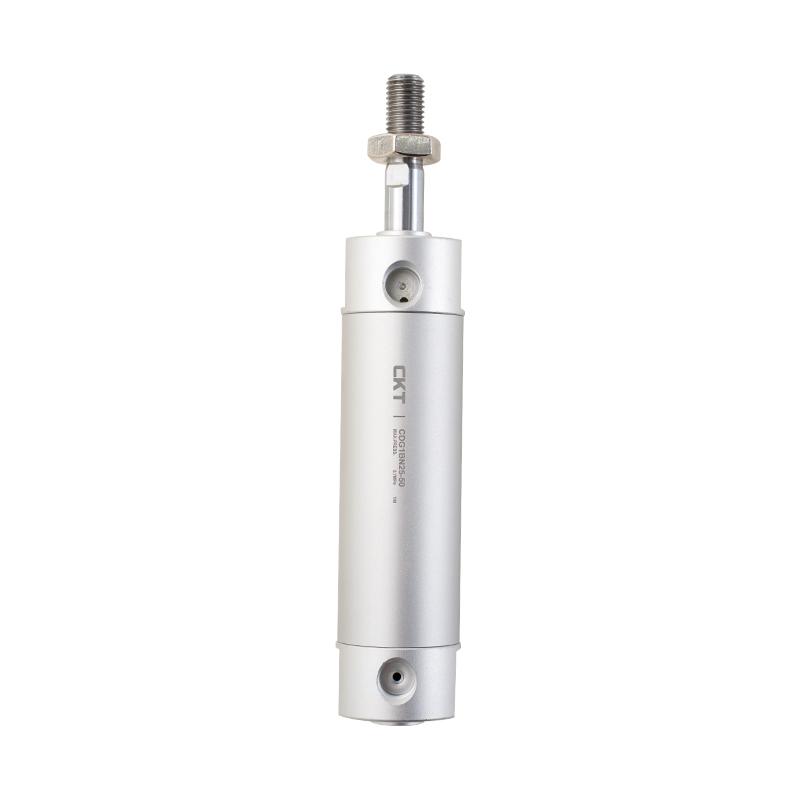

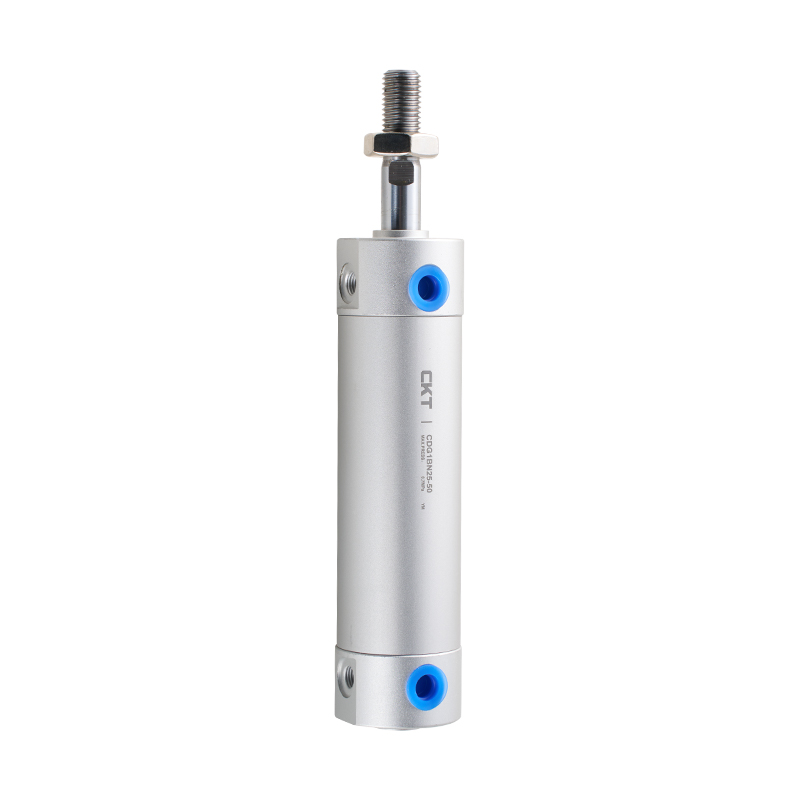

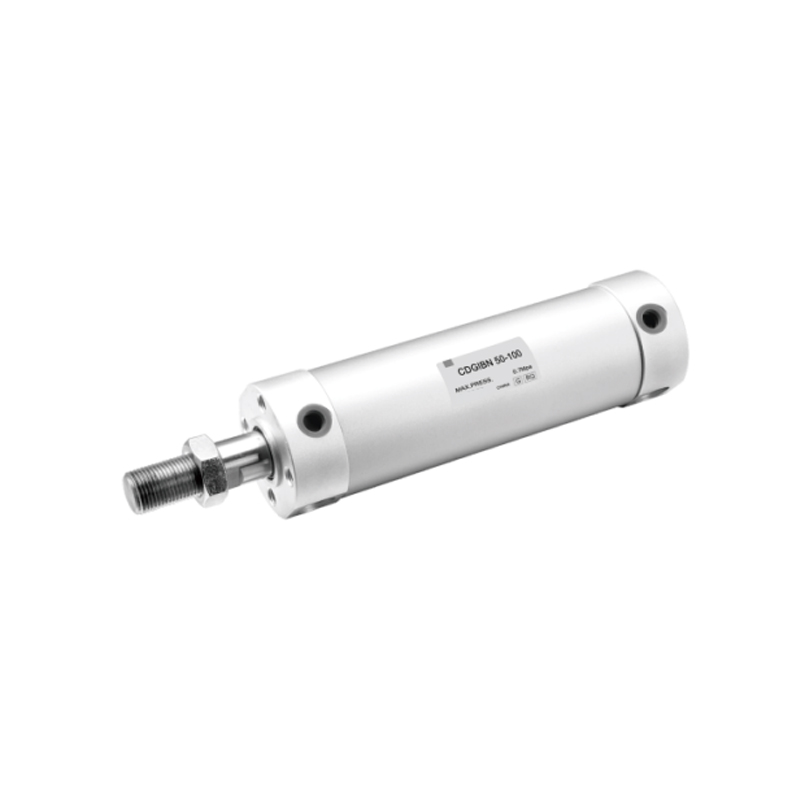

Cilindro ligero de doble efecto y varilla simple serie CG1

1. Las cubiertas delantera y trasera están equipadas con almohadillas anticolisión fijas para reducir el impacto inverso del cilindro;
2. El cilindro del cilindro y las cubiertas delantera y trasera están conectados mediante roscas de precisión para garantizar el sellado y la estabilidad;
3. La cubierta frontal está equipada con un cojinete autolubricante y no requiere lubricación adicional;
4. Hay una variedad de formas de instalación disponibles para que los clientes elijan, lo cual es conveniente de usar;
5. Hay orificios de instalación a ambos lados de las cubiertas delantera y trasera;
6. Los tipos de amortiguadores de aire y de goma son opcionales.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Mini cilindro de acero inoxidable serie MI
  • Diámetro del cilindro (mm) 20 25 32 40 50 63 80 100
    Fluido utilizado aire
    Modo de funcionamiento Doble efecto
    Presión máxima de funcionamiento 1,0 MPa
    Presión mínima de funcionamiento 0,05 MPa
    Temperatura ambiente y de fluido. Interruptor magnético: -10°C a 60°C
    Interruptor no magnético: -10°C a 70°C
    velocidad del pistón 50~1000 mm/s 50~700 mm/s
    Almacenamiento en búfer Amortiguación de goma/amortiguación de aire
    Tolerancia de longitud de carrera mm ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    *Lubricación No requerido
    Diámetro de conexión Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Si es necesario engrasar, use aceite para turbinas No. 1 ISOVG32.

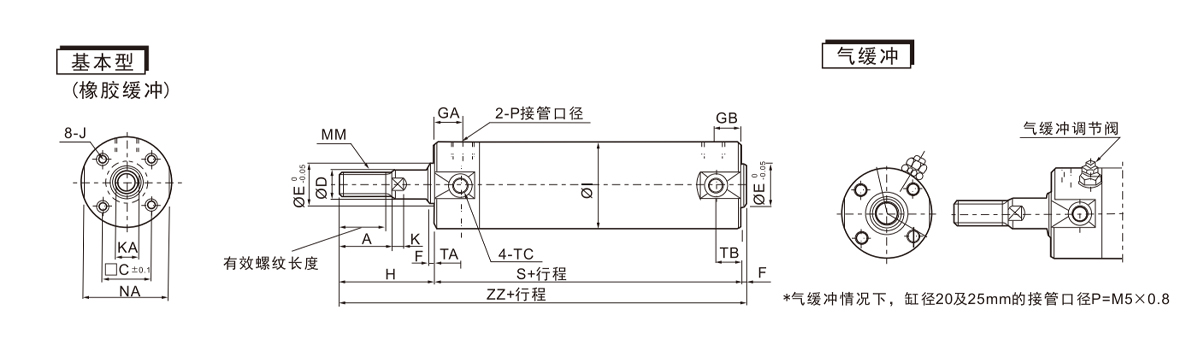

  • Diámetro del cilindro (mm) Rango de recorrido (mm) Longitud efectiva del hilo A □C sobredosis ØE F GA ES I J K KA MM NA P S asistencia técnica tuberculosis TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7 Profundo7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1 Profundo12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Profundo16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5 Profundo22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75 Profundo22 10 26 M26×1,5 100 1/2 108 - - 71 182

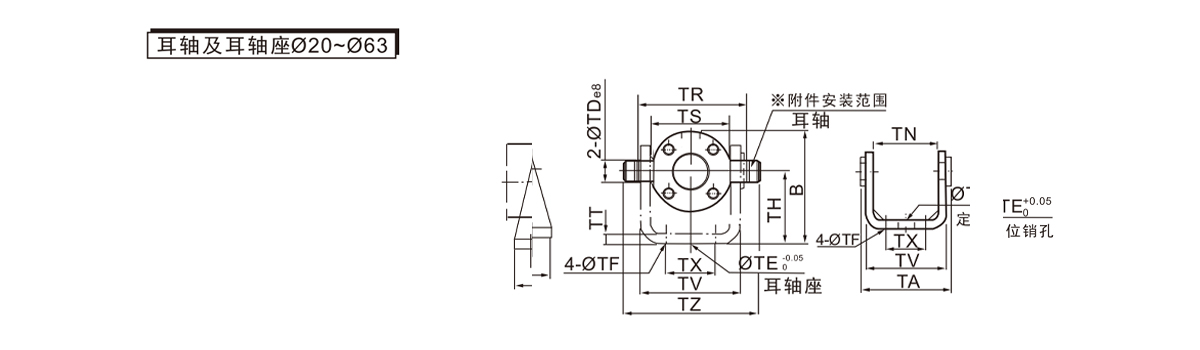

    Diámetro del cilindro (mm) Eje de la oreja Asiento del eje de la oreja
    Número de pieza ØTDeB Número de pieza B tuberculosis ØTE ØTF TH TR TS TT televisión tw Texas TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

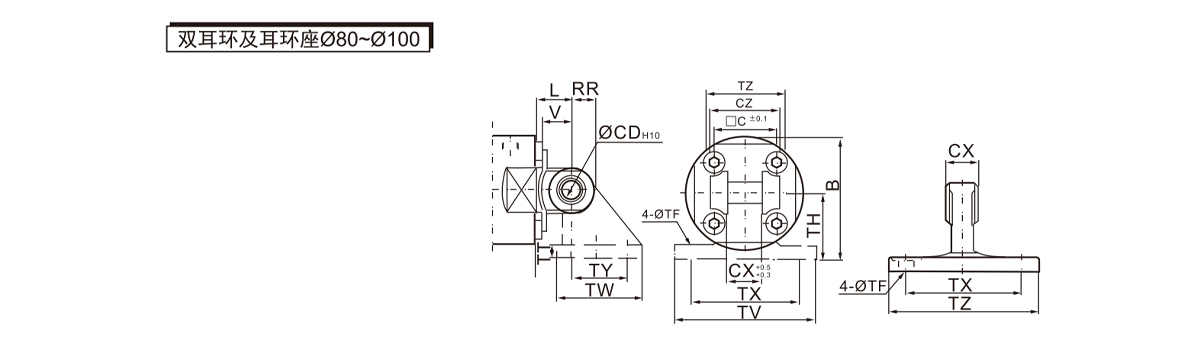

    Diámetro del cilindro (mm) Pendientes dobles Porta aretes
    Número de pieza ØCD  H10 CX CZ L RR V Número de pieza ØTF TH TT televisión tw Texas TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

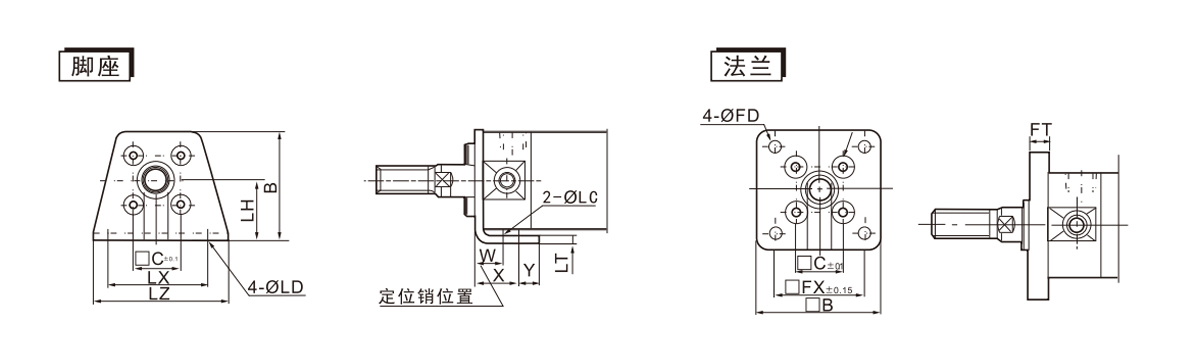

    Diámetro del cilindro (mm) Reposapiés Brida
    Número de pieza ØLC ØLD LH LT LX LZ B W X Y Número de pieza □B □FX ØFD pies
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

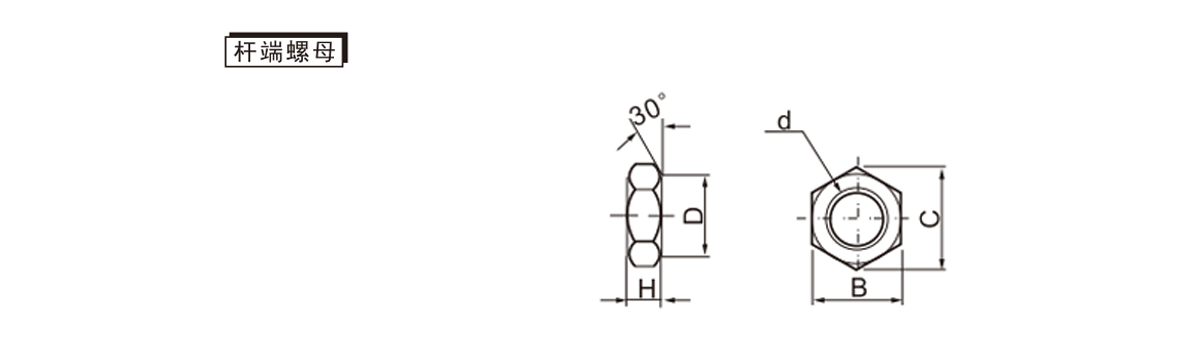

    Diámetro del cilindro (mm) Tuerca del extremo del vástago
    Número de pieza d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37.0) 31
    100 NT-10 M26×1,5 16 41 (47.3) 39

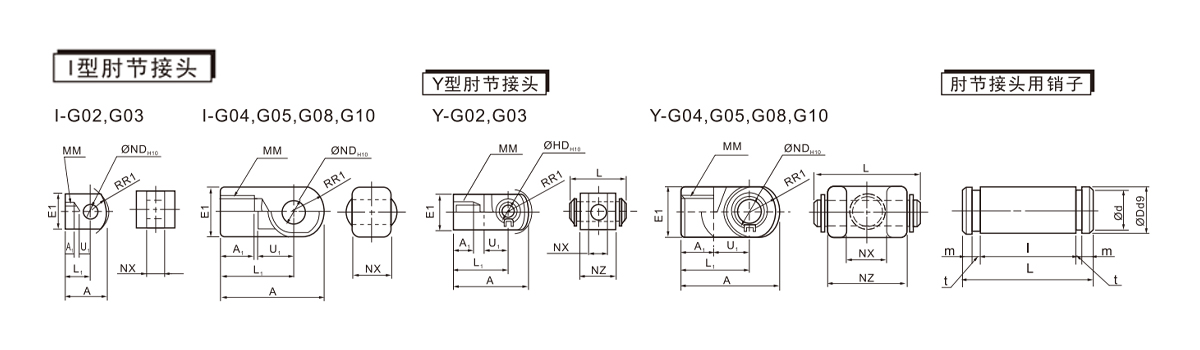

    Diámetro del cilindro (mm) Articulación del codo tipo I Conector de articulación de codo tipo Y Pasador de articulación del codo
    Número de pieza A A1 E1 L1 MM RR1 U1 ND H10 NX Número de pieza A A1 E1 L1 MM RR1 U1 ND H10 NX Países Bajos L Número de pieza ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 AI-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Los pasadores utilizados para las articulaciones de los codos de los cilindros de Ø80 y Ø100 son los mismos que los utilizados para los aretes dobles.
