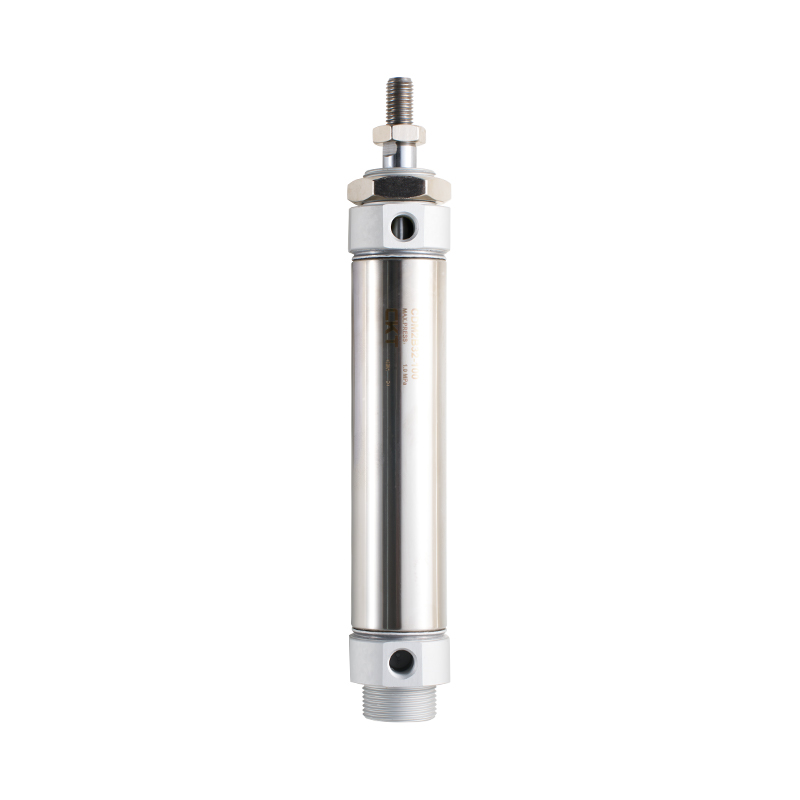

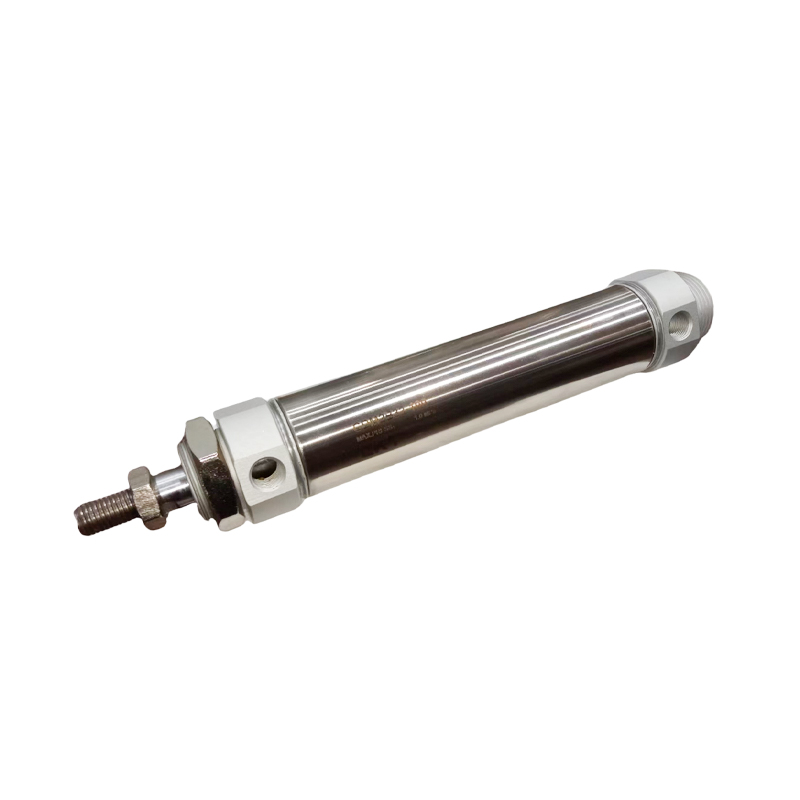

Minicilindro de acero inoxidable serie CM2 (doble efecto)

El minicilindro de acero inoxidable (doble efecto) serie CM2 es un actuador compacto de acero inoxidable diseñado para condiciones de trabajo con espacio limitado. Tiene una fuerza motriz de doble acción, teniendo en cuenta la resistencia a la corrosión y la resistencia estructural, y es adecuado para escenarios de automatización con altos requisitos de resistencia ambiental y confiabilidad.

Características principales:
·Adaptabilidad del amortiguador doble: el amortiguador de aire y el amortiguador de almohadilla de goma están disponibles en configuraciones duales para cumplir con los requisitos de frenado final de diferentes condiciones de carga.
·Estructura liviana resistente a la corrosión: las cubiertas de aluminio de los extremos delantero y trasero reducen el peso total y el cilindro de acero inoxidable proporciona una barrera básica contra el óxido y la corrosión.
·Tolerancia ambiental básica a la corrosión: mantenga un funcionamiento estable en entornos que contengan niebla ácida/alcalina débil, humedad o exposición a medios químicos suaves.
·Interfaz de instalación modular: admite una variedad de accesorios de instalación estándar (como muñones, pies, bridas, etc.), que se pueden combinar de manera flexible según la distribución del espacio del equipo.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Minicilindro de acero inoxidable serie CM2 (simple efecto)
SIGUIENTE：Minicilindro de acero inoxidable serie CJ2 (simple efecto)
  • Diámetro del cilindro (mm) 20 25 32 40
    Fluido utilizado Aire (sin aceite*)
    Modo de funcionamiento Doble efecto
    Presión máxima de funcionamiento 1,0 MPa
    Presión mínima de funcionamiento 0,05 MPa
    Temperatura ambiente y de fluido. Interruptor no magnético: -10°C a 70°C, interruptor magnético: -10°C a 60°C
    velocidad del pistón 50~750 mm/s
    Almacenamiento en búfer Amortiguación de goma/amortiguación de aire
    Tolerancia de longitud de carrera (mm) 1.40
    *Lubricación No requerido
    Diámetro de conexión (Rc) 1/8 1/8 1/8 1/4
    *Si es necesario engrasar, use aceite para turbinas No. 1 ISOVG32.

  • Tabla de modelos de interruptor magnético/de viaje
    Diámetro del cilindro
    (mm)     		Carrera estándar
    (mm) Nota 1     		Interruptor magnético Modelo Nota 2) Pieza de instalación Modelo  Nota 3 Modelo cinturón con anilla
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Nota 1) Hay opciones de viaje no estándar disponibles.
    Nota 2) Para conocer las especificaciones y características de los interruptores magnéticos, consulte la serie de interruptores magnéticos.
    Marcas de longitud de cable: Sin marca - 0,5 m, L - 3 m, Z - 5 m. Ejemplo: M9N, M9NL.
    Nota 3) Las piezas de montaje y los modelos con correa de anilla deben pedirse juntos para su uso.

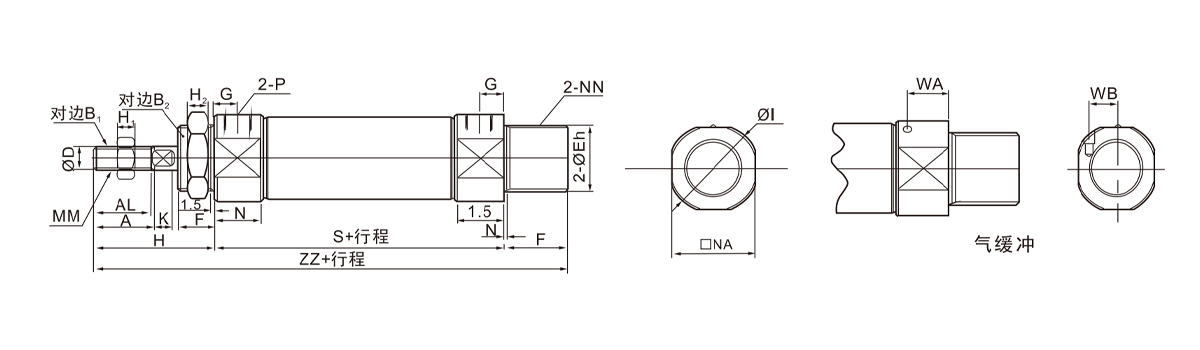

  • Diámetro del cilindro Itinerario de viaje A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA BM
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

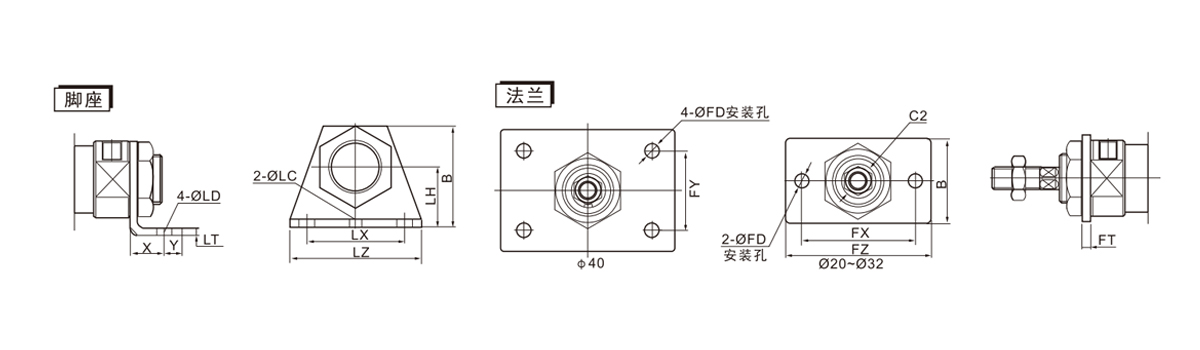

    Diámetro del cilindro aplicable
    (mm)     		Reposapiés Brida
    Número de pieza X Y ØLD ØLC LX LZ LH LT B Número de pieza FD año fiscal divisas FZ C2 B pies
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

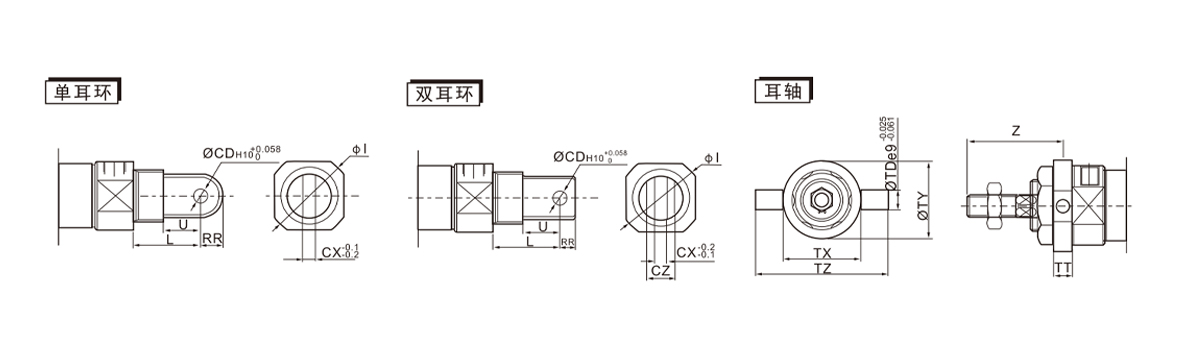

    Diámetro del cilindro aplicable
    (mm)     		Pendiente único Pendientes dobles Tipo de oreja del eje
    Número de pieza L U RR Øl ØCD CX Número de pieza L U RR ØCD CX CZ Øl Número de pieza Texas TZ DT TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Diámetro del cilindro aplicable

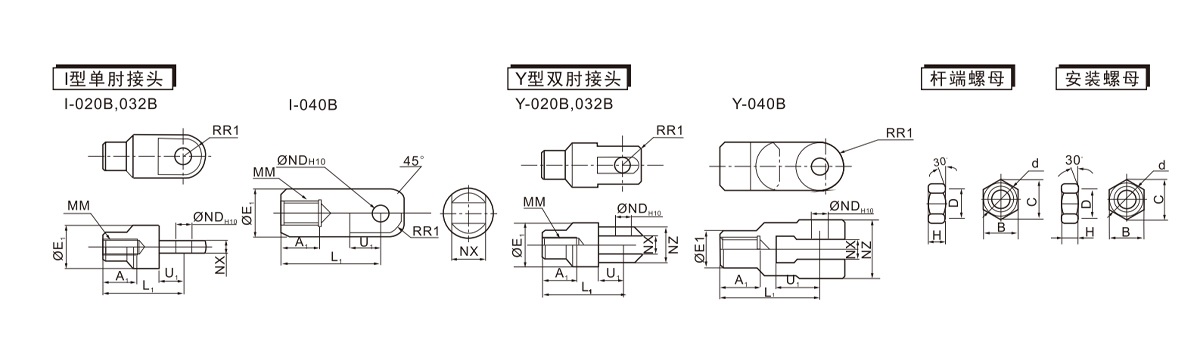

    (mm)     		Articulación de codo simple tipo I Articulación de doble codo tipo Y Tuerca del extremo del vástago Instale la tuerca.
    Número de pieza A1 E1 L1 MM ØND H10 NX R1 U Número de pieza A1 E1 L1 MM ØND NX Nueva Zelanda R1 U1 Número de pieza B C d H Número de pieza B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Diámetro del cilindro aplicable
    (mm)     		Itinerario de viaje A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

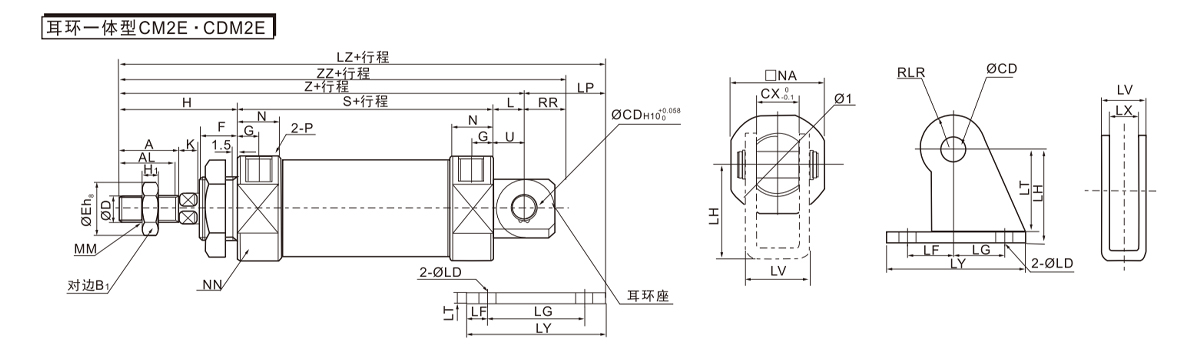

    Porta aretes
    Diámetro del cilindro aplicable
    (mm)     		Número de pieza LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
