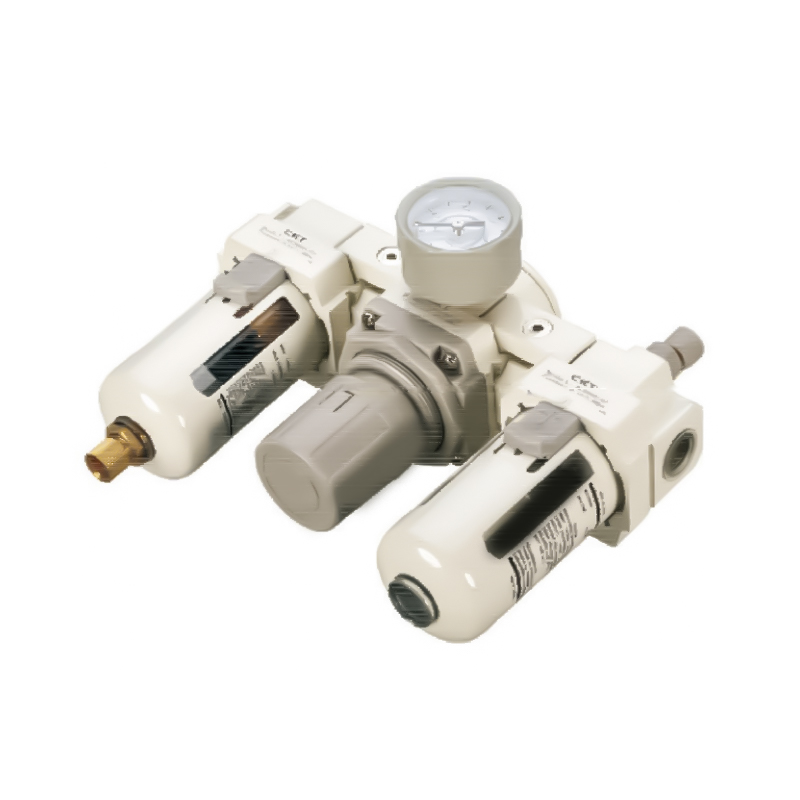

Combinación de filtros serie AC (triple pieza)
  • Combinación de filtros serie AC (triple pieza)
Modular F.R.L. Unidades Serie AC

Combinación de filtros serie AC (triple pieza)

La combinación de filtros de la serie AC (triple pieza) es la unidad básica central para el pretratamiento de fuentes de aire en sistemas neumáticos industriales. Normalmente integra tres funciones: filtración de impurezas, regulación de presión y lubricación del actuador. Proporciona un medio de trabajo limpio, estable y adecuado para los componentes neumáticos posteriores, lo que garantiza la confiabilidad y la vida útil del funcionamiento del sistema.

Características principales:

1. Excelente limpieza media: Tiene una capacidad eficiente de captura de impurezas, puede filtrar eficazmente partículas sólidas y neblinas de agua líquida en la fuente de aire y reducir significativamente su daño potencial a los componentes de precisión.

2. Salida de presión estable: El mecanismo de regulación de presión incorporado funciona de manera confiable, puede establecer y mantener con precisión el nivel de presión de trabajo requerido del sistema y amortiguar efectivamente el impacto de las fluctuaciones de presión aguas arriba en los equipos aguas abajo.

3. Control de lubricación optimizado: Su diseño de niebla de aceite se centra en la eficiencia y puede lograr un suministro de atomización de lubricante estable y controlable con un flujo de aire más bajo, lo que garantiza que los actuadores estén completamente y económicamente lubricados. Protección.

4. Adaptación flexible de las especificaciones: Proporciona opciones de la serie 2000/3000/4000/5000, que cubren desde aplicaciones básicas hasta condiciones de trabajo más exigentes, fáciles de adaptar y seleccionar según los requisitos de flujo y carga del sistema.

5. Amplia gama de compatibilidad de interfaces: Admite tuberías de 1/8", 1/4", 3/8", 1/2", 3/4", 1" y otros diámetros de tubería estándar, fáciles de conectar e integrar con tuberías neumáticas de diferentes especificaciones, simplificando la instalación en sitio.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Combinación de filtros serie AC (dos piezas)
  • Presión de prueba 1.5Mpa{15.3kgf/cm²}
    Presión máxima de funcionamiento 1.0Mpa{10.2kgf/cm²}
    Temperatura ambiente y de fluido 5 ~ 60 ℃
    Apertura del colador 5 μm
    Recomendar lubricación ISOVG32 o equivalente
    Material del cuenco policarbonato
    Guardia del tazón C-AC1000~2000(Sin)        C-AC3000~5000(Con)
    Establecer rango de presión C-AC1000: 0,05-0,7 Mpa (0,51 ~ 7,1 kgf/cm²)
    C-AC2000~5000: 0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Observación: 2,10,20,40,70,100μm   para   opcional

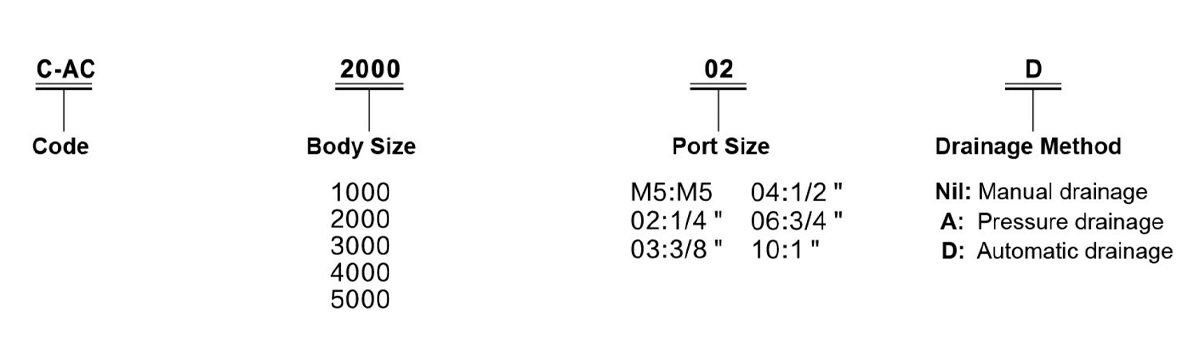

    modelo Especificación
    Componentes Flujo nominal
    (l/min)     		Tamaño del puerto
    Rc(PT)     		Manómetro
    Tamaño del puerto
    Rc(PT)     		Peso
    (Kgf)
    Drenaje manual Drenaje automático Filtrar Regulador Lubricación
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Nota: 1. El drenaje automático estándar está normalmente abierto (N.A.). La serie C-AC3000~5000 también ofrece una opción normalmente cerrada (N.C.). La presión mínima de funcionamiento es: normalmente abierto - 0,1 MPa (1 kgf/cm²), normalmente cerrado - 0,15 MPa (1,5 kgf/cm²).
    2. Bajo una presión de suministro de 0,7 MPa (7,1 kgf/cm²).

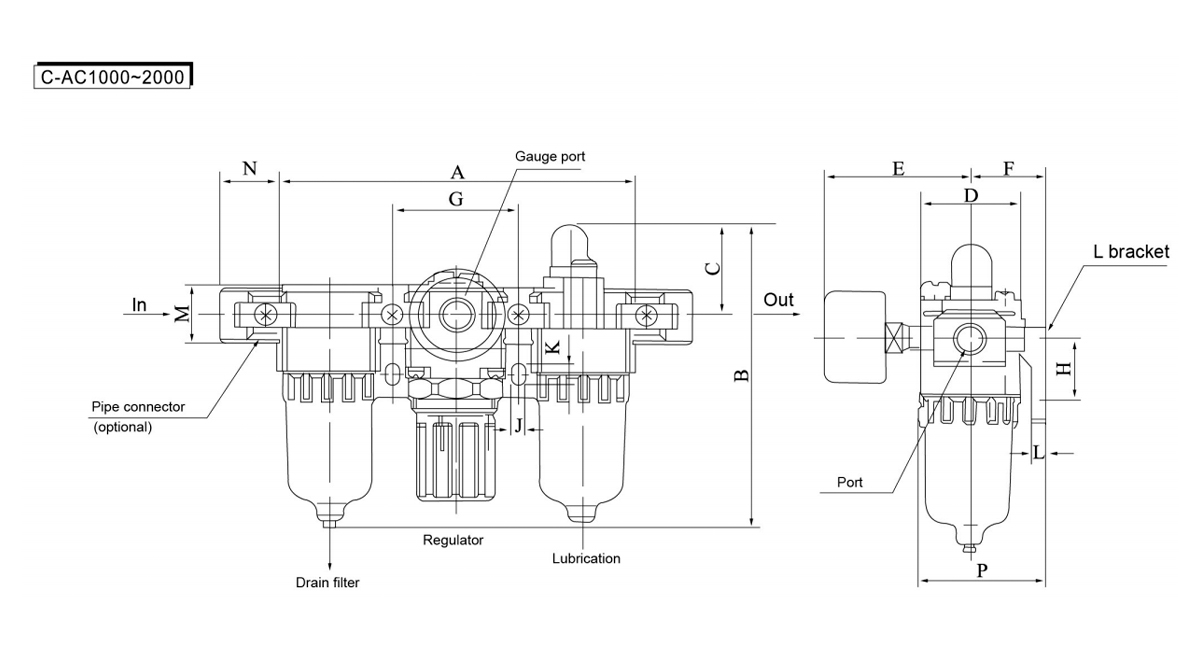

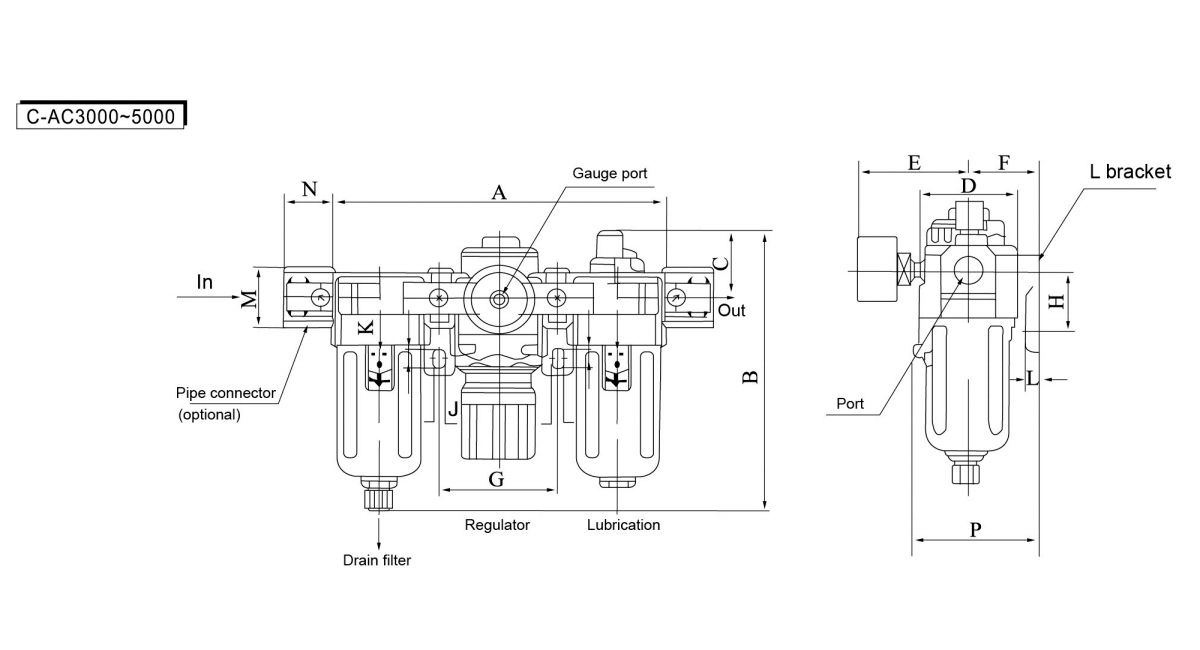

  • modelo Tamaño del puerto A B C D E F G H J K L M N P Conéctate con
    Drenaje automático
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
