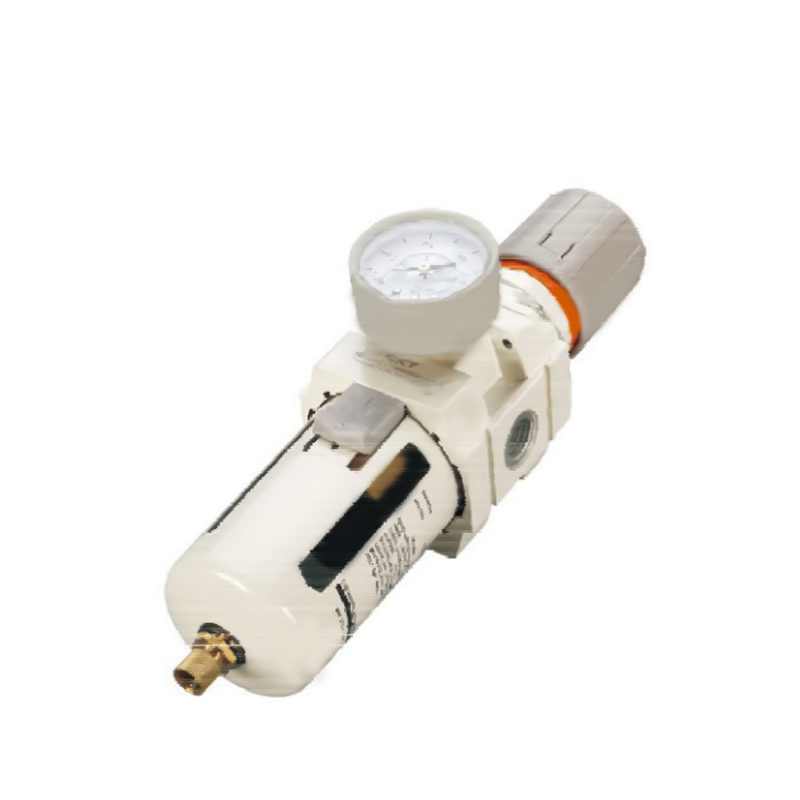

Regulador de presión de filtro serie AW
  • Regulador de presión de filtro serie AW
Modular F.R.L. Unidades Serie AC

Regulador de presión de filtro serie AW

El regulador de presión del filtro serie AW es un componente clave de procesamiento de fuentes de aire en sistemas neumáticos industriales. Integra funciones de filtrado y regulación de presión para proporcionar aire comprimido limpio y con presión estable para los actuadores, garantizando la confiabilidad y el funcionamiento a largo plazo del sistema.

1. Capacidad de interceptación de impurezas en varias etapas.

La estructura de filtración de alta eficiencia incorporada puede separar profundamente las partículas sólidas y los residuos líquidos en la fuente de aire, reduciendo el riesgo de contaminación de las tuberías.


2. Control del equilibrio dinámico de presión.

El mecanismo regulador de presión tiene características de baja histéresis y el rango de fluctuación de la presión de salida es estrecho, lo que suprime eficazmente la deriva de presión causada por los cambios de carga.


3. Interfaz de montaje modular

Se adopta el diseño de conexión rápida del puerto estándar, que es compatible con los diseños de tuberías y colectores de gas convencionales, lo que acorta significativamente el ciclo de instalación en el sitio.


4. Cobertura de especificaciones de escenario completo

Proporciona niveles de flujo de la serie 2000/3000/4000/5000 para adaptarse a las condiciones de trabajo de circuitos neumáticos de diferentes tamaños.


5. Adaptación universal de tuberías

Admite una configuración de tubería de 1/8" a 1" de diámetro transversal para lograr una implementación rápida y compatible con las redes de suministro de gas existentes.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Combinación de filtros serie AC (dos piezas)
SIGUIENTE：Lubricador serie AL
  • Presión de prueba 1.5Mpa{15.3kgf/cm²}
    Presión máxima de funcionamiento 1.0Mpa{10.2kgf/cm²}
    Temperatura ambiente y de fluido 5 ~ 60 ℃
    Apertura del colador 5 μm
    Material del cuenco policarbonato
    Guardia del tazón C-AW1000~2000(Sin)       C-AW3000~5000(Con)
    Establecer rango de presión C-AW1000: 0,05~0,7Mpa (0,51~7,1kgf/cm²)
    C-AW2000~5000: 0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Observación: 2,10,20,40,70,100μm para opcional

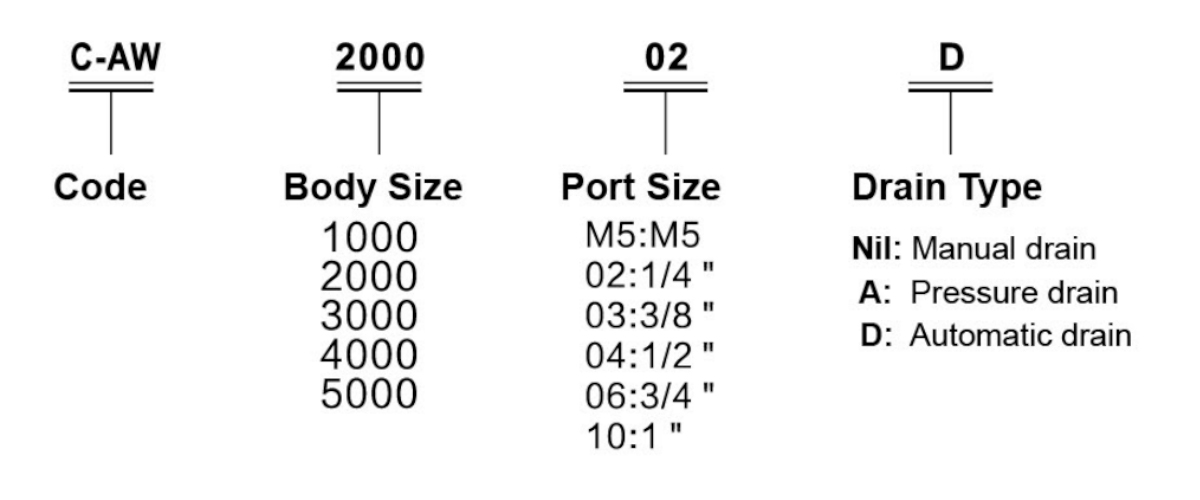

    modelo Especificación
    Flujo nominal Tamaño del puerto
    Rc(PT)     		Tamaño del puerto de calibre
    Rc(PT)     		Peso
    (Kgf)
    Drenaje manual Drenaje automático
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Nota: 1. El drenaje automático estándar está normalmente abierto (N.A.). La serie C-AW3000~4000 también ofrece una opción normalmente cerrada (N.C.). La presión mínima de funcionamiento es: normalmente abierto - 0,1 MPa (1 kgf/cm²), normalmente cerrado - 0,15 MPa (1,5 kgf/cm²).
    2. Bajo una presión de suministro de 0,7 MPa (7,1 kgf/cm²).

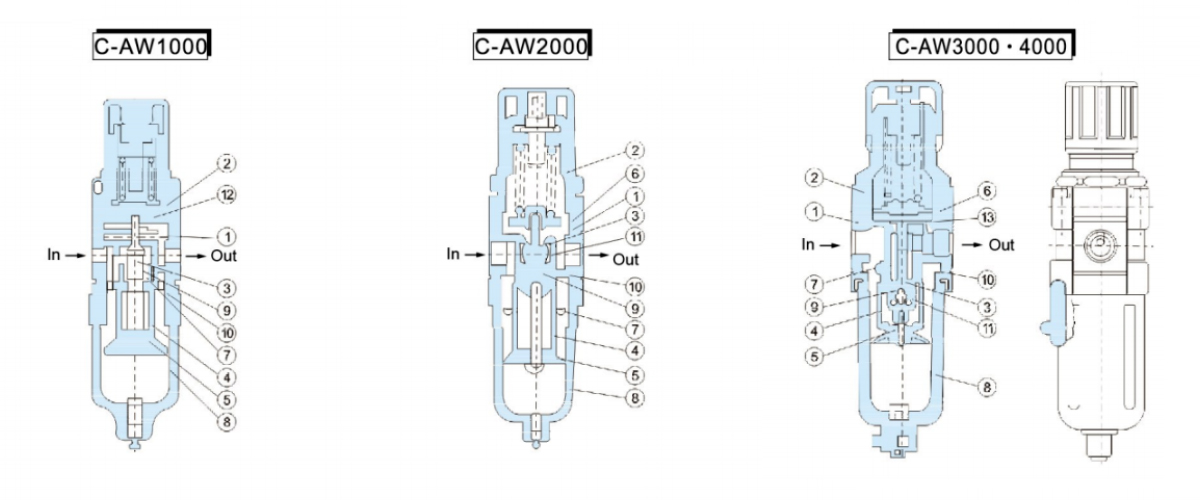

  • Componentes principales
    Artículo Nombre Materialeses Observación
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 cuerpo Fundición a presión de zinc Aluminio fundido a presión Aluminio fundido a presión blanco
    2 capó metacetaldehído Aluminio fundido a presión negro

    Componentes
    Artículo Nombre Materialeses Parte  No.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Conjunto de válvula Latón NBR - - - - -
    4 Elemento filtrante resina - - - - -
    5 mamparo ABS - - - - -
    6 Conjunto de diafragma NBR - - - - -
    7 Placa deflectora ABS - - - - -
    8 Montaje del tazón policarbonato - - - - -
    9 Resorte de válvula Acero inoxidable - - - - -
    10 cuerpo O-ring NBR - - - - -
    11 Junta tórica de válvula NBR - - - - -
    12 MI-anillo NBR - - - - -
    13 junta tórica NBR - - - - -

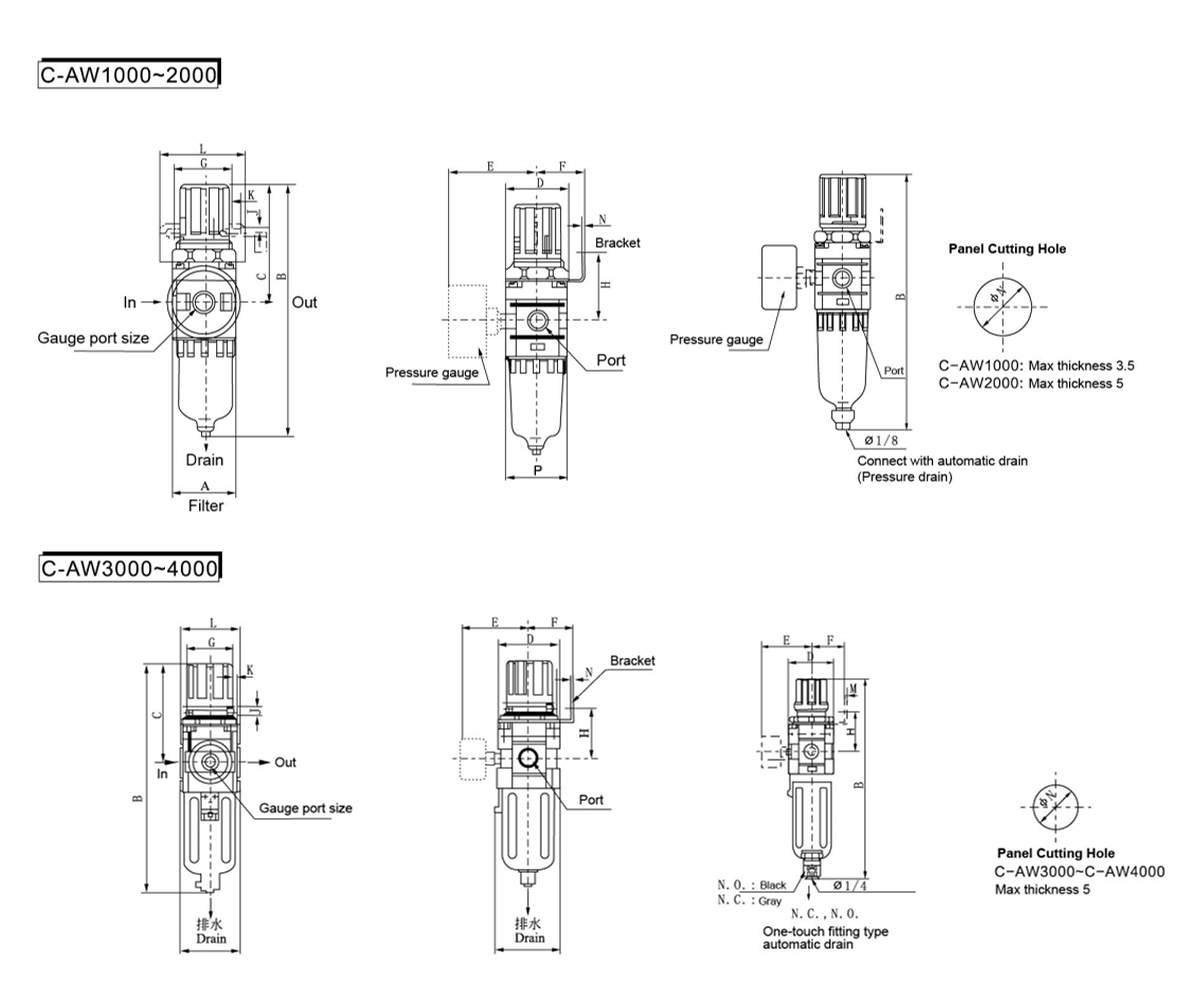

    modelo Puerto
    Tamaño     		A B C D E F G H J K L M N P Conéctate con
    Drenaje automático
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
