Cilindro doble serie TDA/TN (Ø10~Ø32) Proveedores

Inicio / Productos / Cilindro de aire / Cilindro multieje / Cilindro doble serie TDA/TN (Ø10~Ø32)

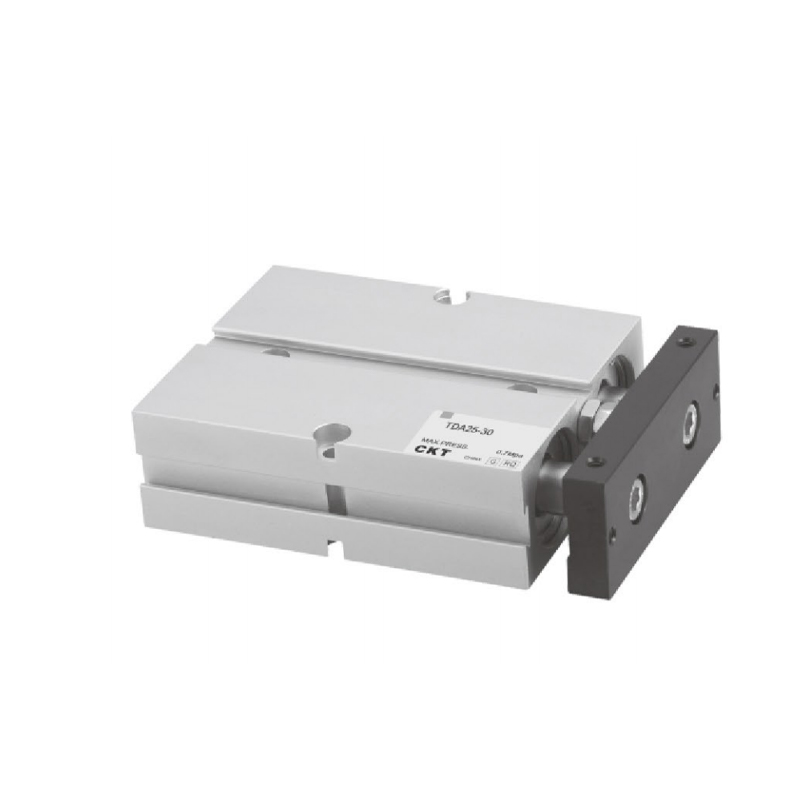

Cilindro doble serie TDA/TN (Ø10~Ø32)
  • Cilindro doble serie TDA/TN (Ø10~Ø32)
Cilindro multieje

Cilindro doble serie TDA/TN (Ø10~Ø32)

1. El cuerpo integrado se fija e instala para ahorrar espacio de instalación;
2. Tiene ciertas propiedades antiflexión y antitorsión y puede soportar determinadas cargas laterales;
3. Hay orificios de montaje en tres lados de la placa de fijación para facilitar la carga en múltiples posiciones;
4. La almohadilla anticolisión en el extremo delantero del cuerpo puede ajustar la carrera del cilindro y aliviar el impacto;
5. La configuración estándar de esta serie de cilindros es de tipo magnético y no hay opción sin tipo magnético.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro doble serie CXS (tipo básico)
SIGUIENTE：Sin artículo siguiente
  • Especificación
    Tamaño del orificio (mm) 10 16 20 25 32
    acción Doble efecto
    fluido aire
    Rango de presión de funcionamiento 0,1~1,0MPa(14~145psi)
    Presión de prueba 1,5 MPa (215 psi)
    Temperatura de funcionamiento
    (℃)     		-20~70
    Rango de velocidad de funcionamiento
    (mm/s)     		30~500
    Carrera ajustable -10~0
    Tolerancia de longitud de carrera 1.00
    Cojín Parachoques
    Tolerancia no giratoria ±0,4° ±0,3°
    Tamaño del puerto M5×0,8 PT1/8
    *La precisión sin rotación se refiere al ángulo en el que la placa de fijación del cilindro puede girar cuando el cilindro está completamente retraído;
    **Los tipos de rosca NPT y G están disponibles para la conexión de tubería.

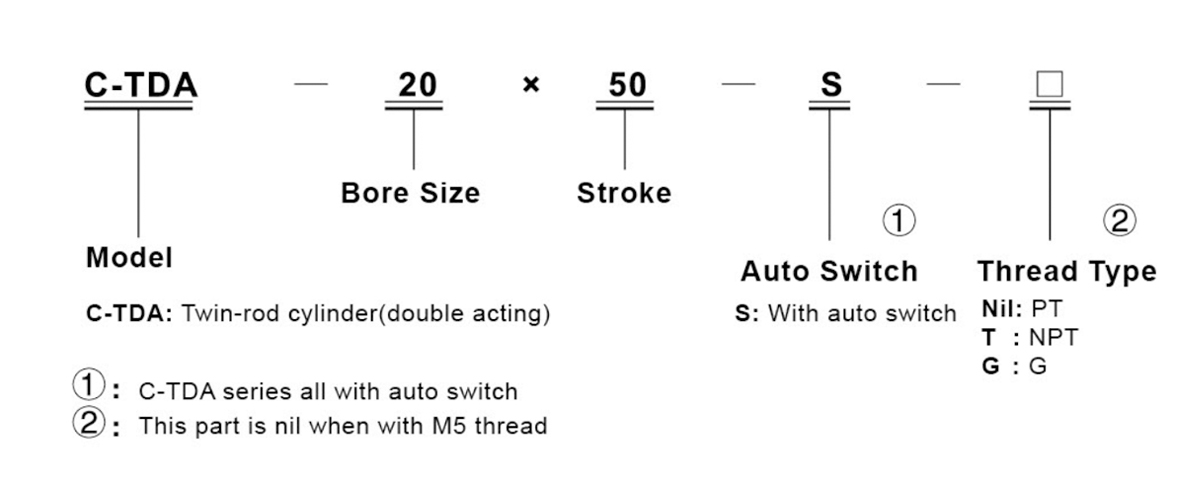

    Además: Serie C-TN totalmente magnética.

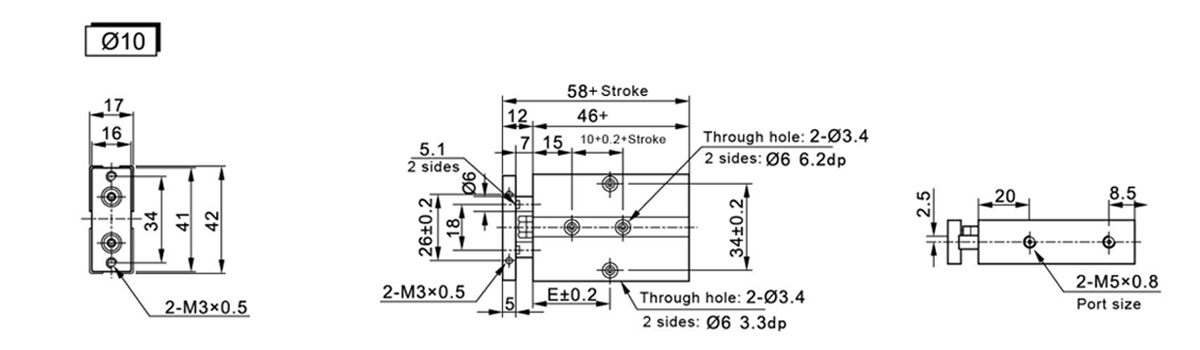

  • Símbolo/Trazo 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

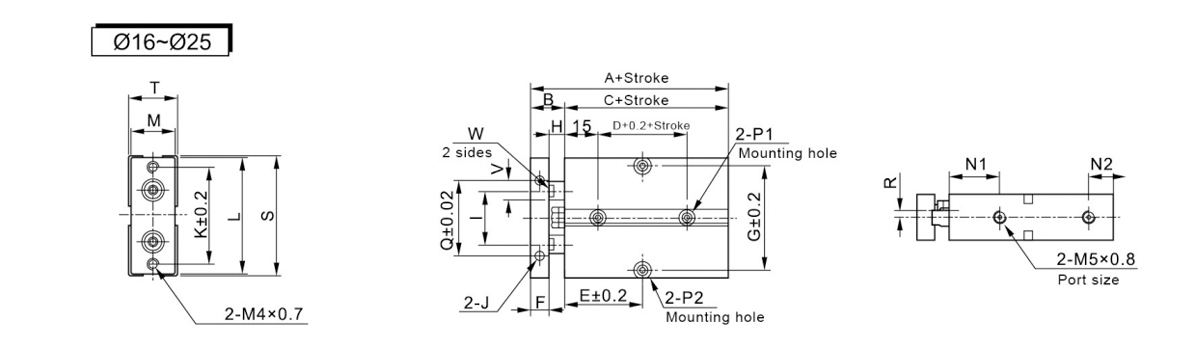

    Símbolo/Trazo A B C D Accidente cerebrovascular≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Símbolo/Trazo G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7Profundidad5 47 53 20 22 11 Ambos lados: 07,5 Profundidad 7,2 mm Orificio pasante Ø4,5 Ambos lados: 08 Profundidad 4,5 mm Agujero pasante Ø 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7Profundidad5 55 61 24 25 12 Ambos lados: 07,5 Profundidad 7,2 mm Orificio pasante Ø4,5 Ambos lados:08 Profundidad4.5mm Orificio pasante Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7Profundidad5 66 72 29 27 12 Ambos lados: 07,5 Profundidad 7,2 mm Orificio pasante Ø4,5 Ambos lados: 08 Profundidad 4,5 mm Agujero pasante Ø 4,5 56 6 73 30 12 10.1

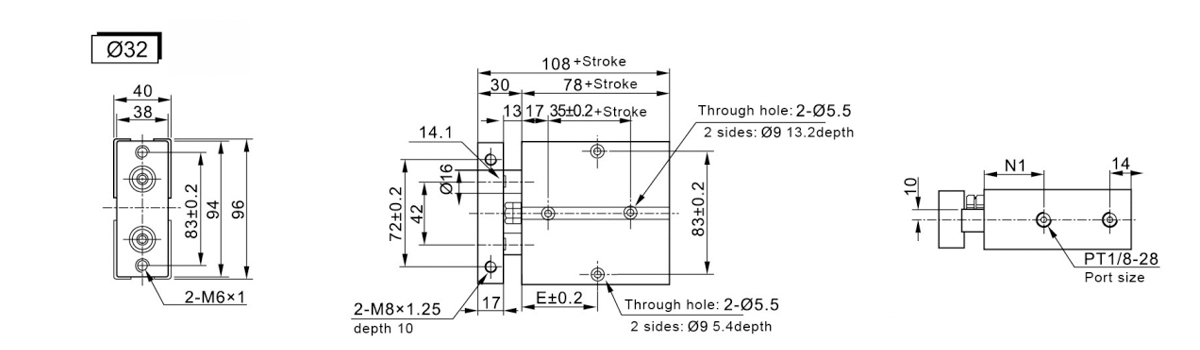

    Símbolo/Trazo 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
