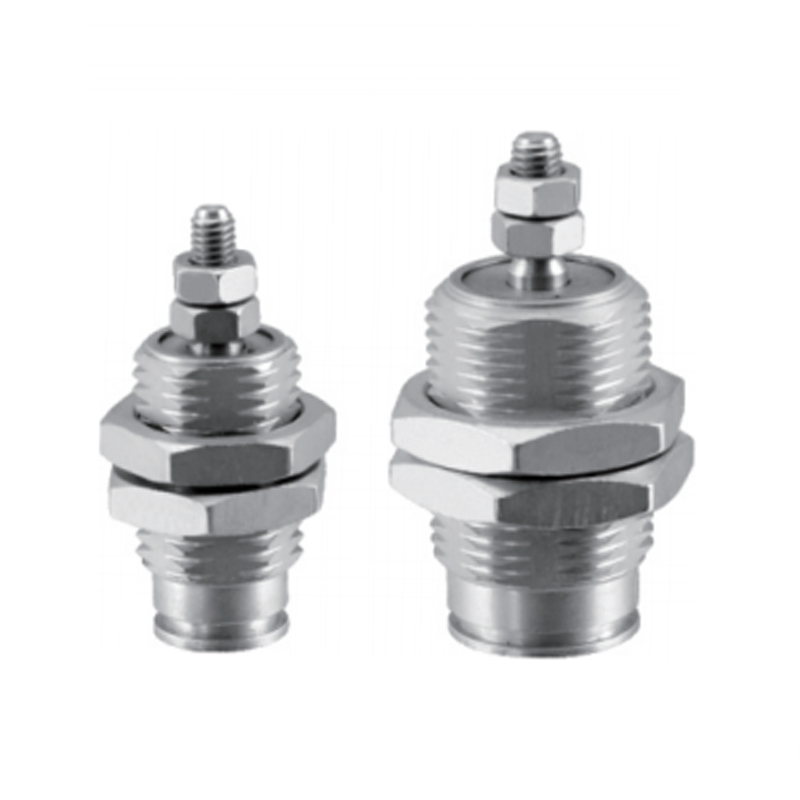

Cilindro de aguja serie CJPB (simple efecto)
  • Cilindro de aguja serie CJPB (simple efecto)
Cilindro de aguja

Cilindro de aguja serie CJPB (simple efecto)

El cilindro de aguja de la serie CJPB (efecto simple) es un actuador compacto diseñado para aplicaciones donde el espacio es importante. Su núcleo es utilizar aire comprimido para impulsar el vástago del pistón para lograr un movimiento lineal unidireccional y confiar en el resorte incorporado para lograr el reinicio automático.

• Diseño altamente integrado: La estructura del cuerpo principal es extremadamente compacta, liviana y requiere un espacio de instalación mínimo.

• Capacidad de integración modular: Admite una combinación conveniente de múltiples cilindros para formar un módulo integrado, lo que proporciona una alta flexibilidad de instalación y optimiza la utilización del espacio.

• Proceso de instalación simplificado: Normalmente no se requieren accesorios de instalación adicionales, lo que simplifica los pasos de montaje.

• Amplia gama de especificaciones: Proporcionar una variedad de opciones de diámetro de cilindro para cumplir con los requisitos de carga y carrera de diferentes escenarios de aplicación y adaptarse a diferentes condiciones de trabajo.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro de aguja serie CDJPB (doble efecto)
SIGUIENTE：Sin artículo siguiente
  • Diámetro del cilindro (mm) 6 10 15
    Fluido utilizado aire
    Tipo de actuación Retorno por resorte de acción simple
    Presión máxima de funcionamiento MPa 0.7
    Presión mínima de funcionamiento MPa 0.2 0.15
    Temperatura ambiente y de fluido. -10 ℃ ~ 70 ℃ (pero no congelado)
    Almacenamiento en búfer Ninguno
    velocidad del pistón 50~500 mm/s
    Tolerancia de carrera mm 1.00
    *Lubricación No requerido
    Diámetro de conexión M5×0,8 (tipo de montaje en panel)
    *Si se requiere lubricación, use aceite de turbina No.

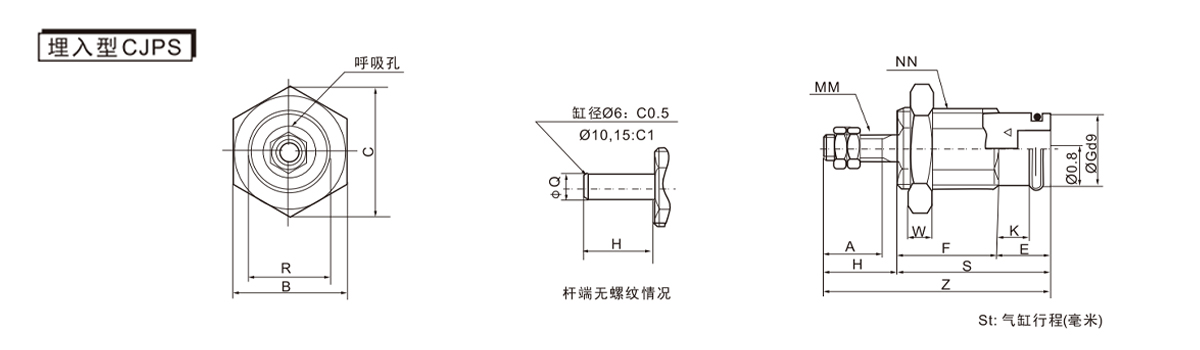

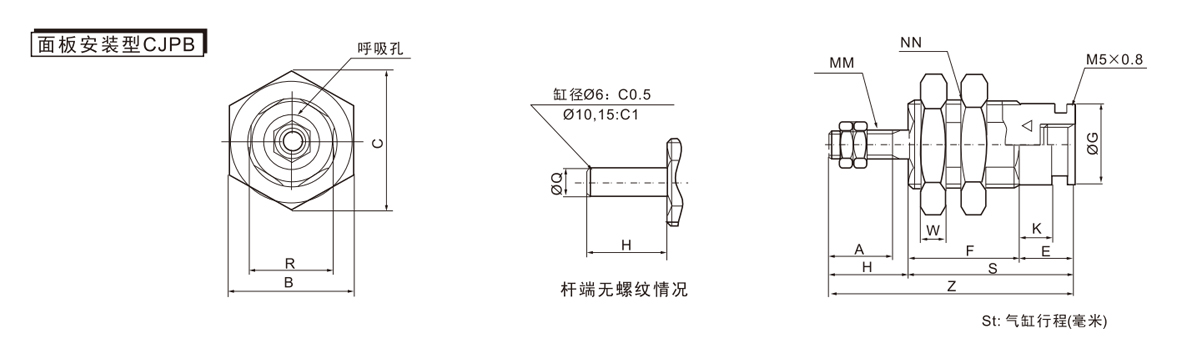

  • Diámetro del cilindro
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5to 10 15 5to 10 15 5to 10 15
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1.0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

    Diámetro del cilindro
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5to 10 15 5to 10 15 5to 10 15
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1.0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
