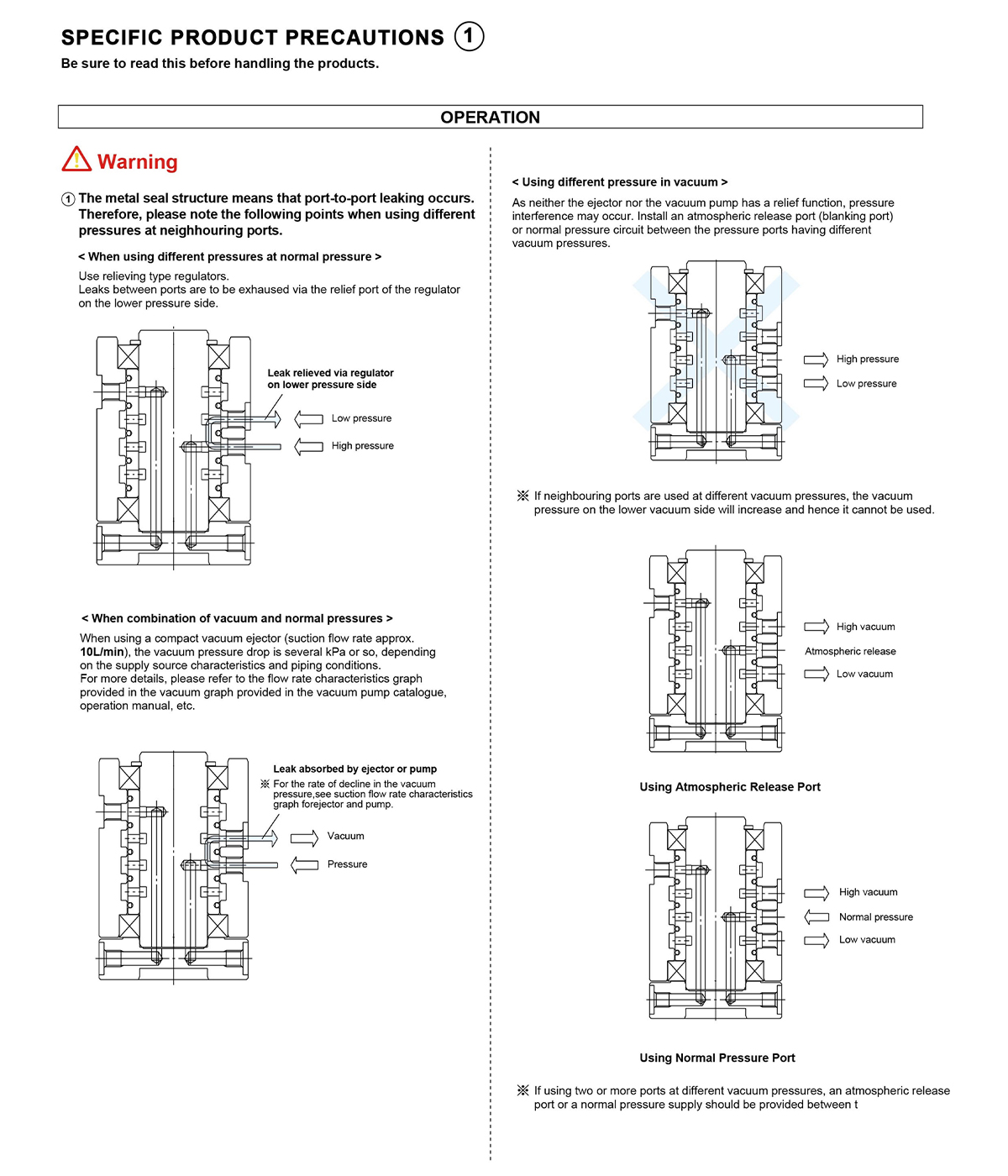

Método de sellado metálico.

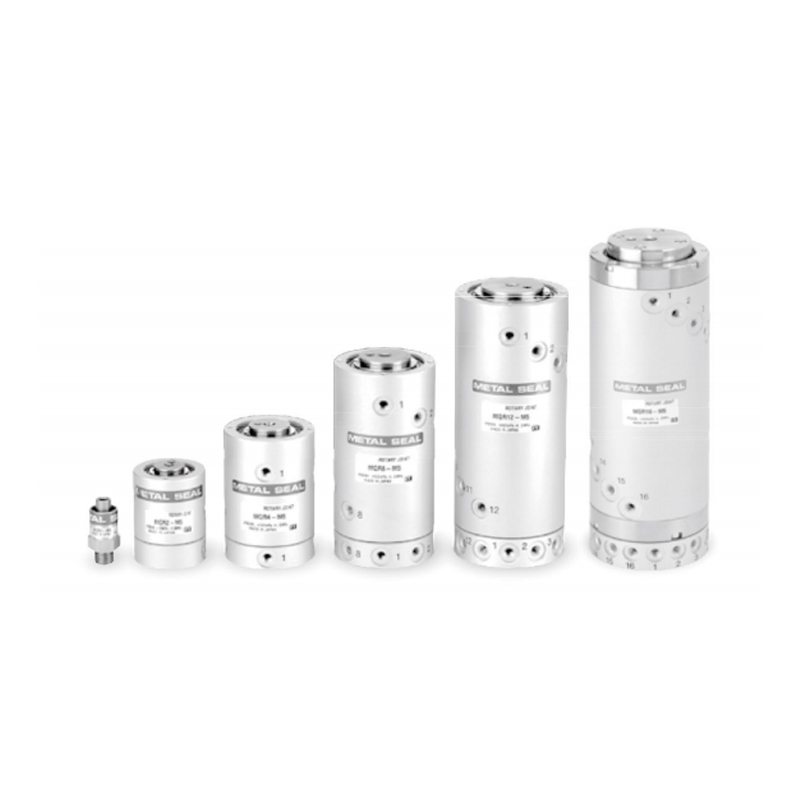

Mecanismo giratorio・Se utiliza para suministrar aire a piezas giratorias y oscilantes, como brazos de robots.

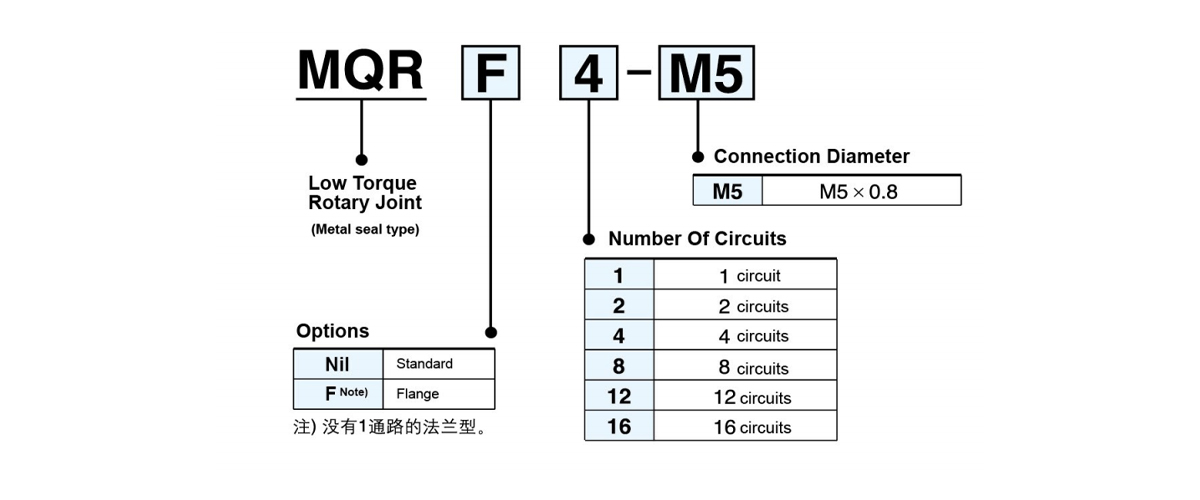

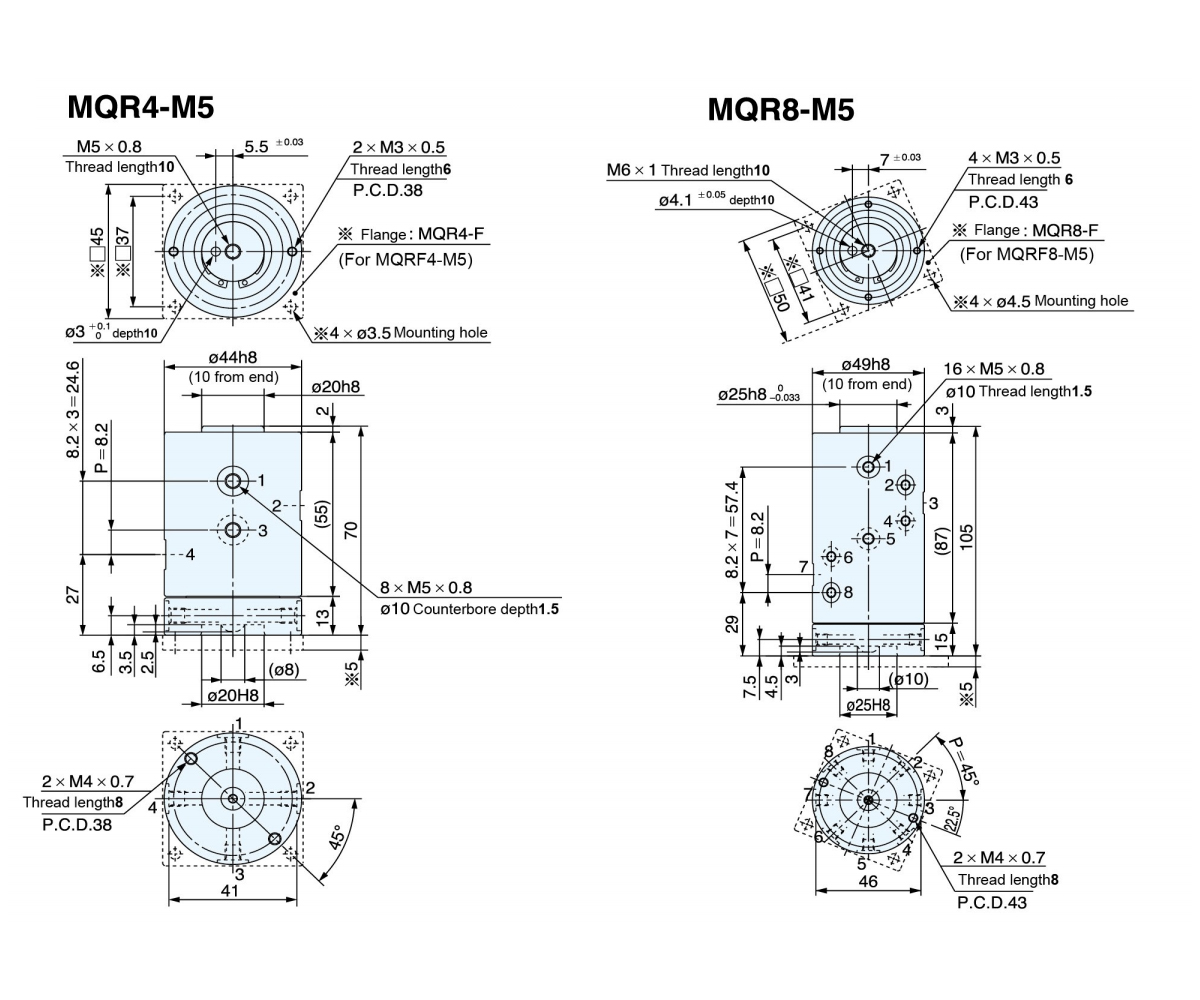

| modelo | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Número de circuitos (Número de puertos) | 1 circuito | 2 circuitos | 4circuitos | 8 circuitos | 12 circuitos | 16 circuitos | |
| fluido | Aire · Gas inerte | ||||||
| Estructura del sello | Sello metálico | ||||||
| Estructura de la guía | Rodamiento apoyado | Rodamiento apoyado at both ends | |||||
| Tamaño del puerto | Masculino R1/8 | M5×0,8 | |||||
| Hembra M5×0,8 | |||||||
| Caudal Características | C | 0,50[dm³/(s·bar)] | |||||
| b | 0.40 | ||||||
| CV | 0.17 | ||||||

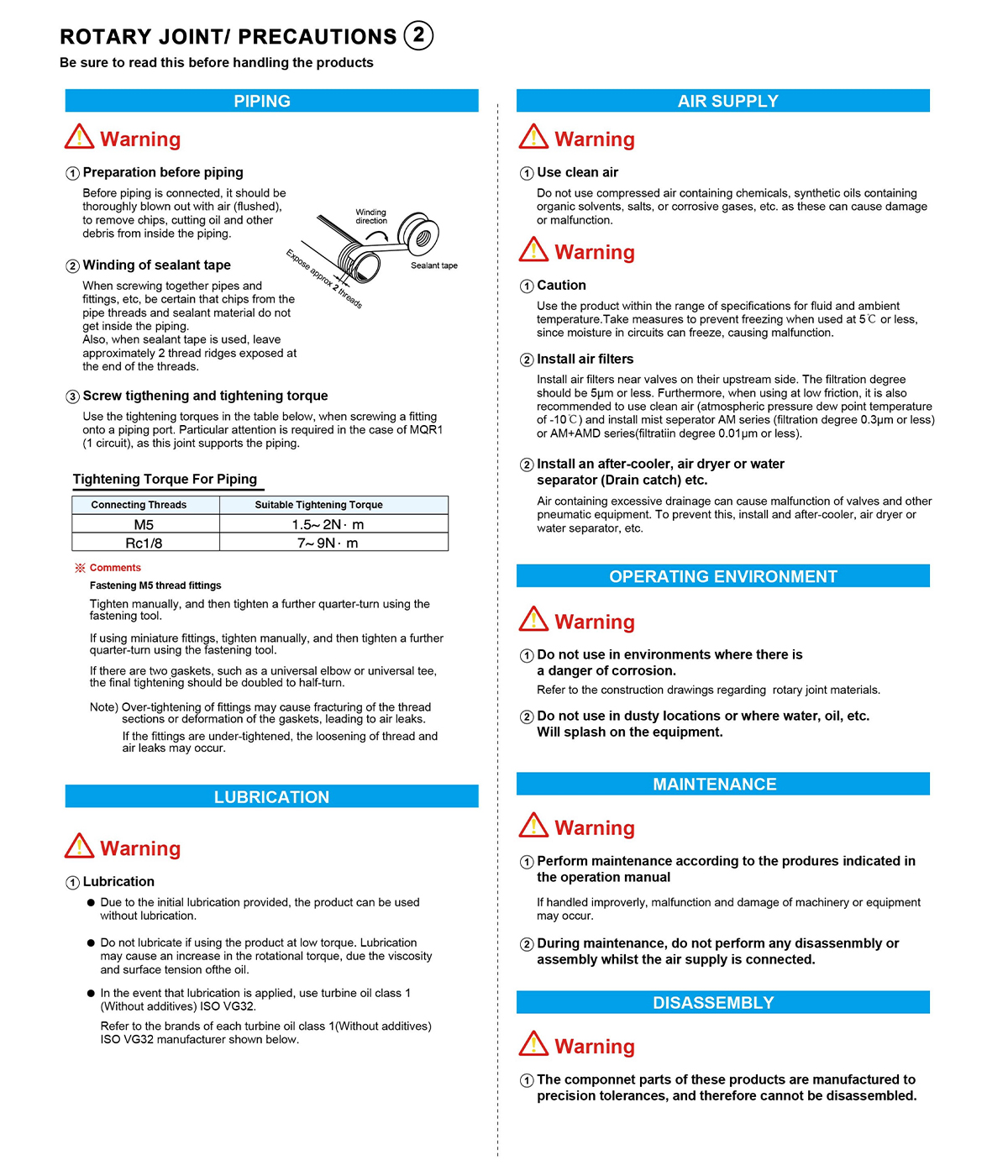

| Lubricación | No requerido | ||||||
| Presión mínima de funcionamiento | -100kPa | ||||||
| Presión máxima de funcionamiento | 1,0 MPa | ||||||
| Nota 1) Ambiente y funcionamiento fluido Temperature | -10~80℃ | ||||||
| Nota )2 Par máximo de rotación de arranque | 0,003N·m o menos | 0,03N·m o menos | 0,05 N·m o menos | 0,10 N·m o menos | 0,20 N·m o menos | 0,50 N·m o menos | |
| Nota 5) Nota sobre el número de rotación permitido | 3000 min⁻¹(r.p.m.) o menos Nota3) | 2000 min⁻¹(r.p.m.) o menos | 1500 min⁻¹ (r.p.m.) o menos | 900 min⁻¹(r.p.m.) o menos | 600 min⁻¹ (r.p.m.) o menos | 200 min⁻¹(r.p.m.) o menos | |
| Nota 4) Carga radial permitida (Reacción permitida del eje de acoplamiento) | 1N o menos | 15Ni menos | 30N o menos | 40N o menos | 50N o menos | ||
| Carga axial permitida | |||||||
| Peso | 0,025kg | 0,16 kg | 0,39 kg | 0,76 kg | 1,26 kilos | 2,80 kg | |

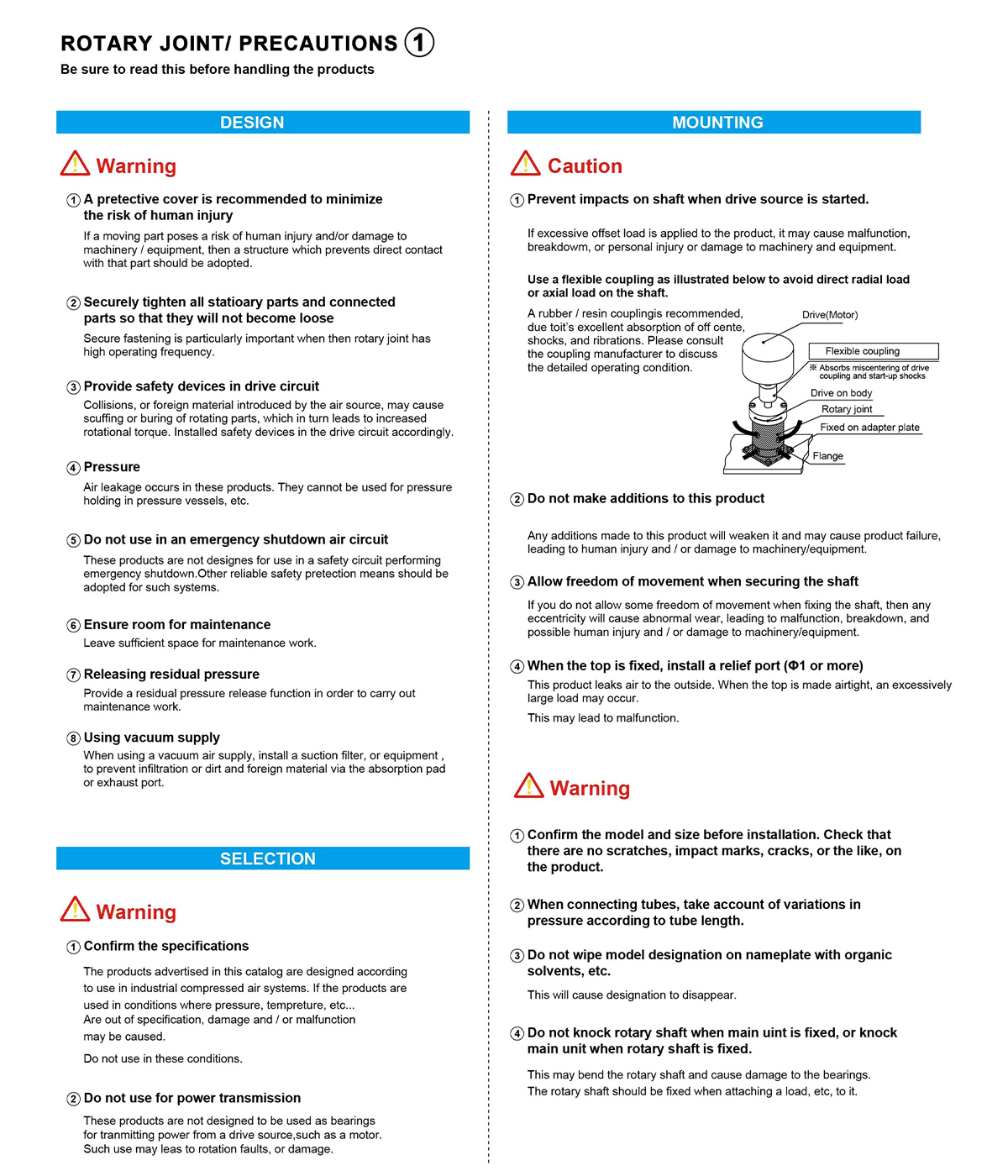

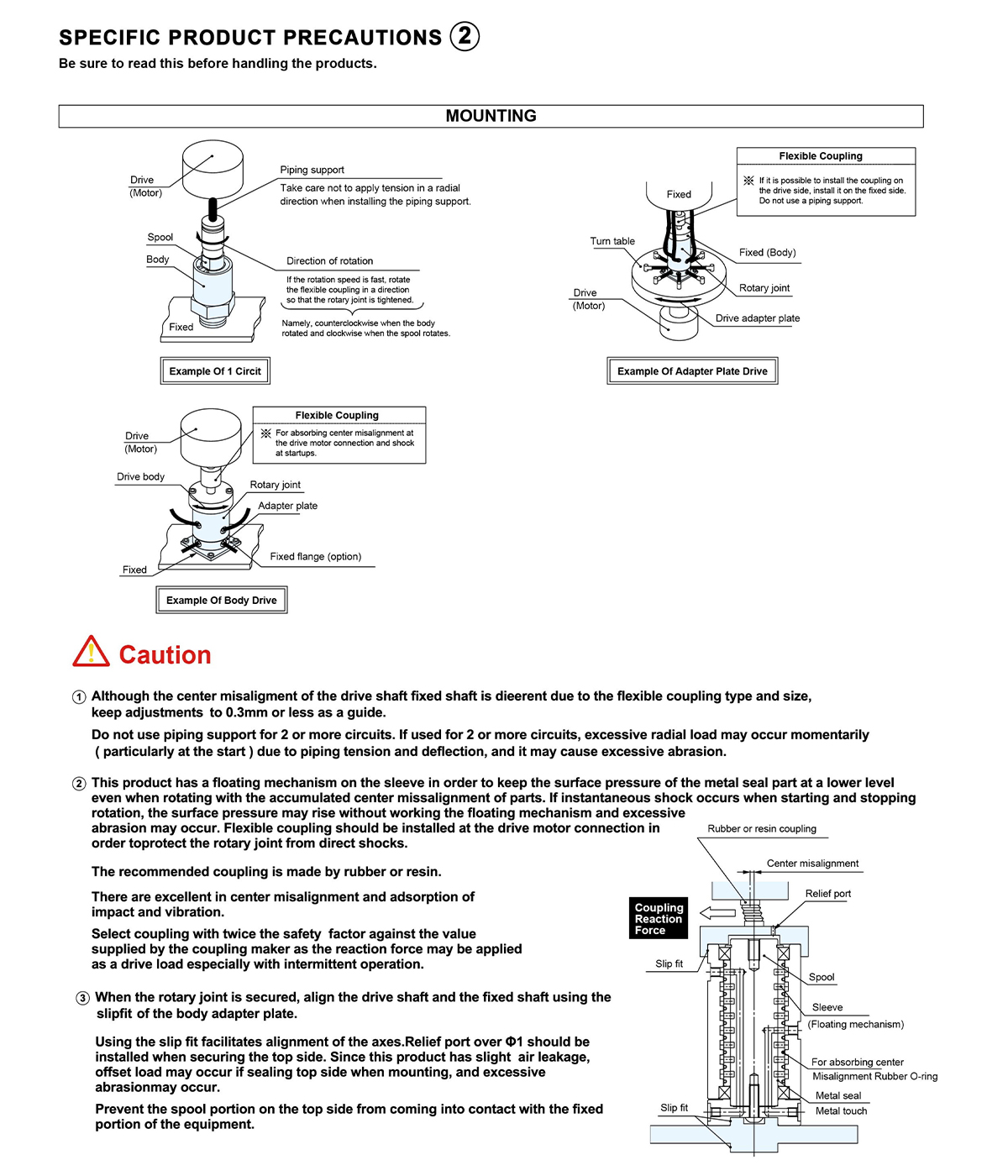

| Nota 1) La temperatura de 80 ℃ incluye el aumento de temperatura durante la rotación; Nota 2) El par de arranque no cambia con la presión de suministro o sin uso (permanece dentro del par de rotación de arranque máximo), pero sí cambia con el número de rotación; Nota 3) Si se utiliza a una velocidad superior a 600 min-1 (rpm), asegúrese de que la rotación sea en la dirección en la que está fijada la junta; Nota 4) Se recomienda el acoplamiento de caucho/resina debido a su excelente absorción de descentramiento, golpes y vibraciones; Nota 5) min-1, Número de rotaciones por 1 minuto. | |||||||

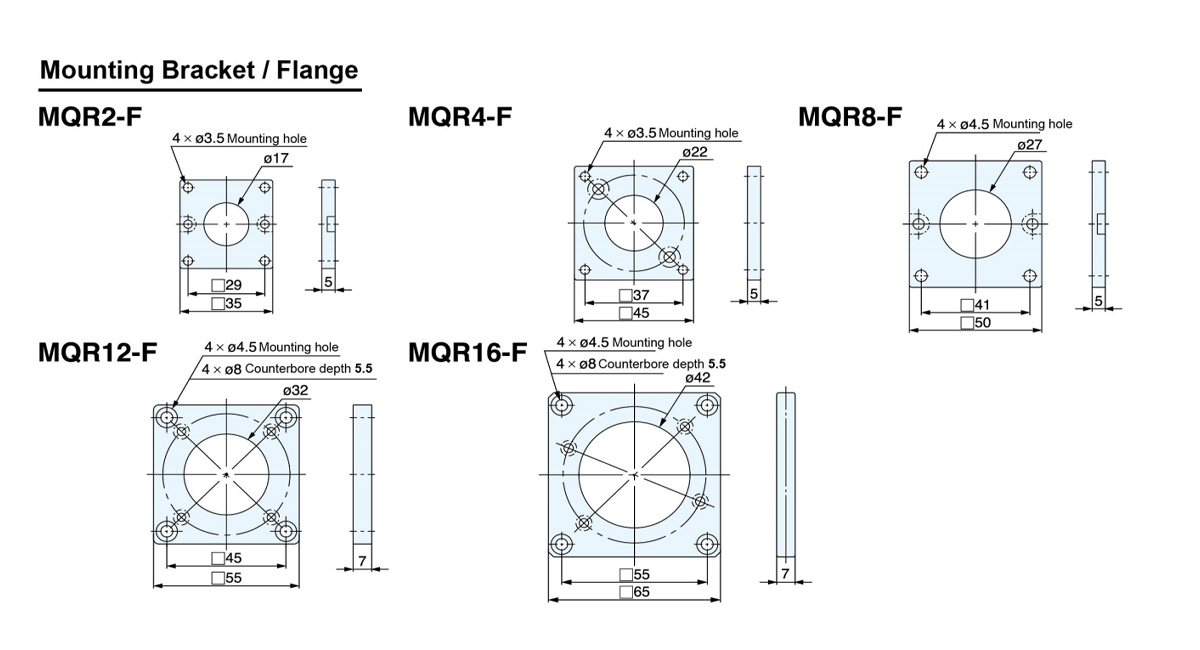

| Número de circuitos | Número de pieza de brida |
| 2 circuitos | MQR2-F |
| 4 circuitos | MQR4-F |
| 8 circuitos | MQR8-F |
| 12 circuitos | MQR12-F |
| 16 circuitos | MQR16-F |

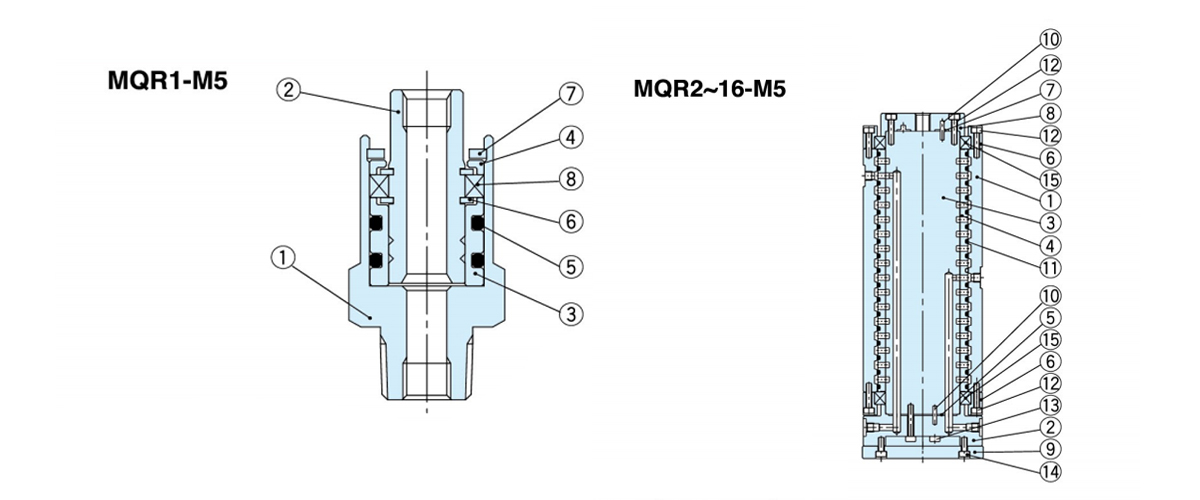

| Piezas componentes (circuito MQR1-M5,1) | |||
| Artículo | Nombre | Materialeses | Nota |
| 1 | cuerpo | Acero inoxidable | |
| 2 | carrete | Acero inoxidable especial | |
| 3 | Manga | Acero inoxidable especial | |
| 4 | plato | Aluminio | |
| 5 | junta tórica | H-NBR | |
| 6 | Anillo de retención | acero al carbono | |
| 7 | Anillo de retención | acero al carbono | |
| 8 | Rodamiento radial | ||
| Piezas componentes (MQR2 a 16-M5,2 a 16 circuitos) | |||
| Artículo | Nombre | Materialeses | Nota |
| 1 | cuerpo | Aluminio alloy | |
| 2 | Placa adaptadora | Aluminio alloy | |
| 3 | carrete | Acero inoxidable especial | |
| 4 | Manga | Acero inoxidable especial | |
| 5 | Junta | H-NBR | |
| 6 | Porta rodamientos | Acero inoxidable | 16 circuitos solamente |
| 7 | Junta | H-NBR | 16 circuitos solamente |
| 8 | plato | Aluminio alloy | 16 circuitos solamente |
| 9 | Brida | Aluminio alloy | |
| 10 | pasador paralelo | acero al carbono | Excepto 2 circuitos |
| 11 | junta tórica | H-NBR | |
| 12 | Perno | acero al carbono | 16 circuitos solamente |
| 13 | Perno | acero al carbono | |
| 14 | Perno | acero al carbono | |
| 15 | Rodamiento radial | - | |
