Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo) Proveedores

Inicio / Productos / Cilindro de aire / Pinzas Neumáticas / Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo)

Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo) Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo)
  • Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo)
  • Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo)
Pinzas Neumáticas

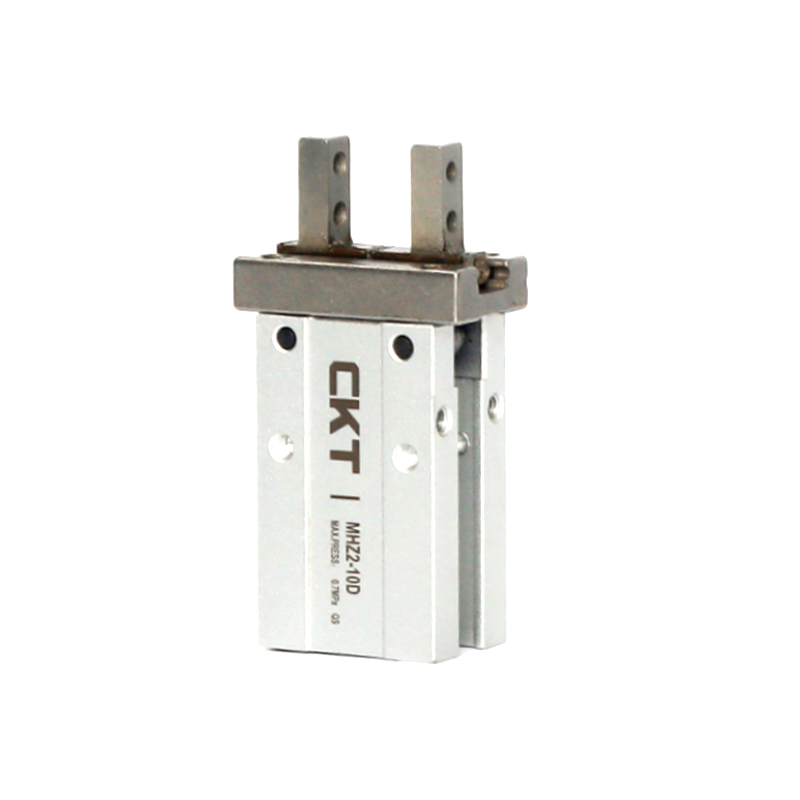

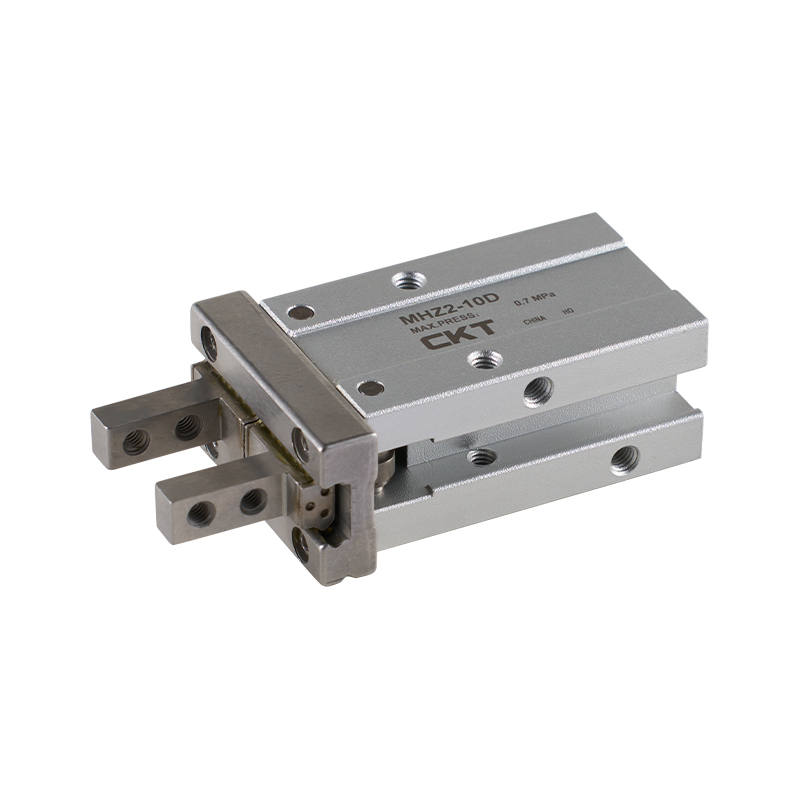

Pinza neumática serie MHZ2 (tipo apertura y cierre paralelo)

La pinza neumática serie MHZ2 (tipo de apertura y cierre paralelo) se centra en proporcionar una acción de sujeción paralela estable y confiable. Su concepto de diseño es equilibrar el rendimiento central y la adaptabilidad para satisfacer las necesidades básicas de agarre de precisión en el enlace de ejecución de automatización.

Características principales:

1. Sistema de guía integrado: El mecanismo de guía integrado garantiza que el actuador tenga suficiente rigidez estructural y precisión de acción durante el funcionamiento.

2. Estabilidad de guía mejorada: Se proporciona una estructura de posicionamiento auxiliar en la parte inferior del componente guía para mantener la relación de posición relativa entre las partes móviles clave y la estructura principal, y mejorar la confiabilidad del funcionamiento a largo plazo.

3. Rendimiento de posicionamiento de precisión: El diseño estructural optimizado brinda una buena consistencia de posicionamiento, lo que ayuda a lograr una sujeción precisa de la pieza de trabajo y mejorar la certeza del proceso de sujeción.

4. Instalación flexible y compatibilidad: Proporciona una variedad de interfaces de instalación estandarizadas para una fácil integración en diferentes diseños de equipos o entornos con espacio limitado.

5. Asistencia al control integrado de la carrocería: El cuerpo está preestablecido con componentes magnéticos, lo que proporciona una comodidad básica para la integración de dispositivos de detección de posición estándar.

6. Adaptabilidad del interruptor de inducción: Hay múltiples ranuras de instalación del interruptor de inducción diseñadas en la superficie del cuerpo del cilindro, lo que proporciona espacio de ajuste para que el diseño del dispositivo de detección se adapte a los diferentes requisitos de recolección de señales.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Pinza neumática serie MHC2 (tipo de apertura y cierre de punto de apoyo)
SIGUIENTE：Sin artículo siguiente
  • Diámetro del cilindro
    milímetros     		6 10 16 20 25 32 40
    usar fluido aire
    Presión de funcionamiento
    rango (MPa)     		Doble efecto 0,15~0,7 0,2 ~ 0,7 0,1 ~ 0,7 0,1 ~ 0,7
    De simple efecto 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Temperatura del fluido para uso ambiental. -10~60℃
    Repetibilidad (mm) ±0,01 ±0,02
    Frecuencia máxima de funcionamiento (c.p.m) 180 (la serie MHZL2 es 120) 60
    Suministro de petróleo No requerido
    Modo de funcionamiento Doble efecto · Single-acting
    Interruptor magnético (opcional) Interruptor magnético sin contacto (MHZA2, MHZAJ2 sin interruptor magnético)
    Diámetro de conexión M3×0,5 M5×0,8

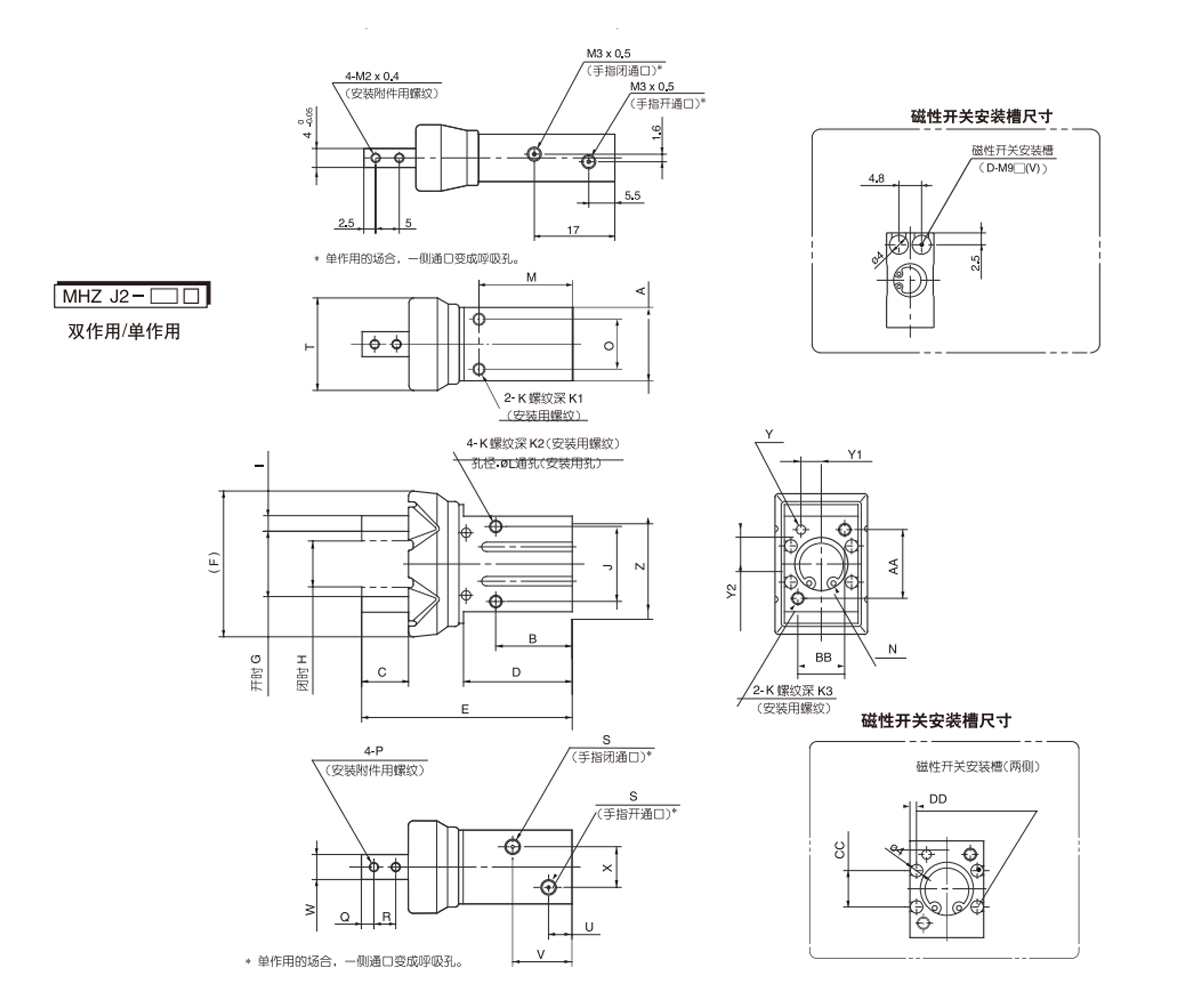

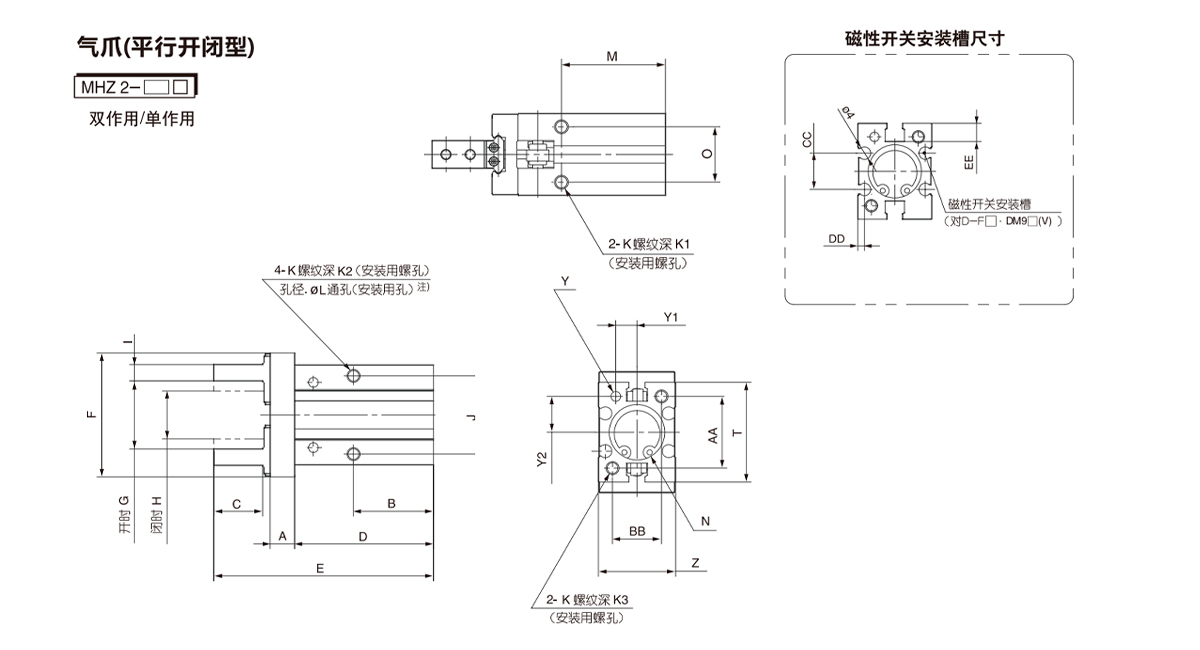

  • modelo
    (milímetros)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Profundo 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Profundo2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Profundo3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Profundo3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Profundo4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Profundo4 32 M8×1,25 9 17 M5×0,8

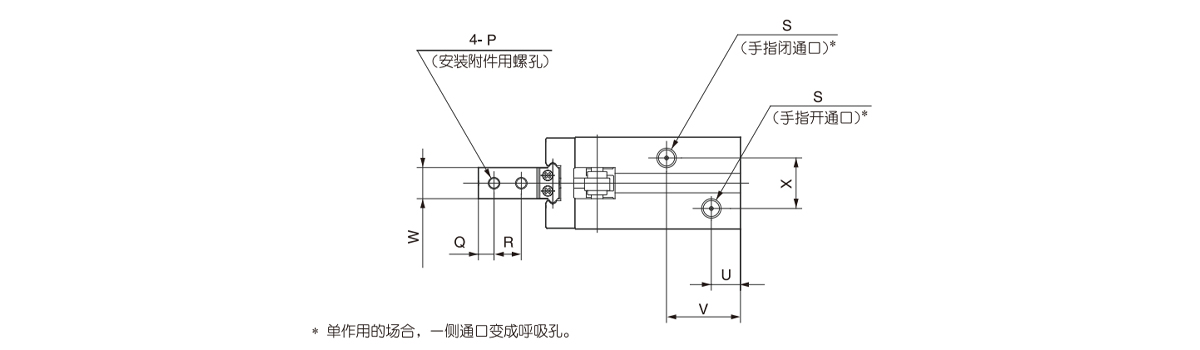

    modelo
    (milímetros)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE.UU.
    10 23 9 19 5 11 Ø2H9 Profundo3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Profundo3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Profundo4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Profundo4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Profundo5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Profundo5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

    Diámetro del cilindro
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P QR S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Profundo2 11.4 M2.5x4.5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Profundo3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Profundo2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Profundo3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Profundo3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Profundo4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Profundo3.5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Profundo4 10±0,02 21,8±0,02 52 40 22 19 3.5
