Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo Proveedores

Inicio / Productos / Cilindro de aire / Cilindro sin vástago / Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo

Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo
  • Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo
  • Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo
  • Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo
Cilindro sin vástago

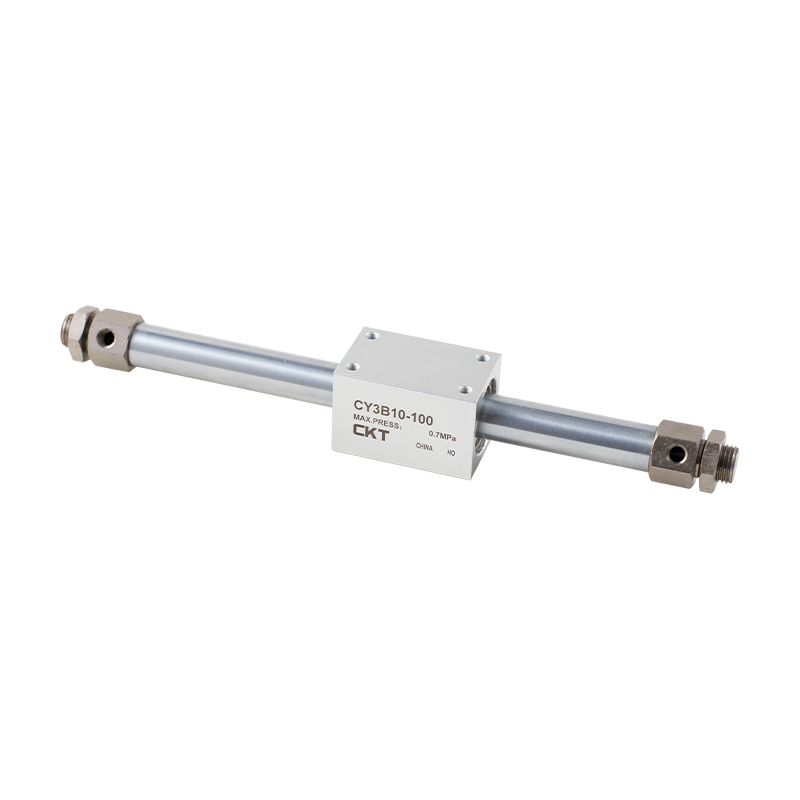

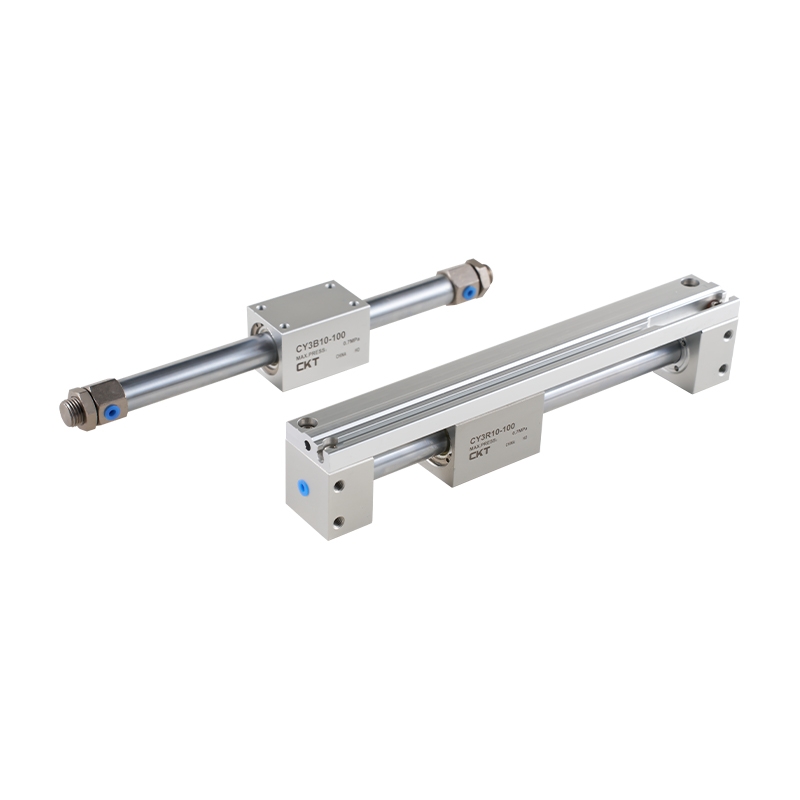

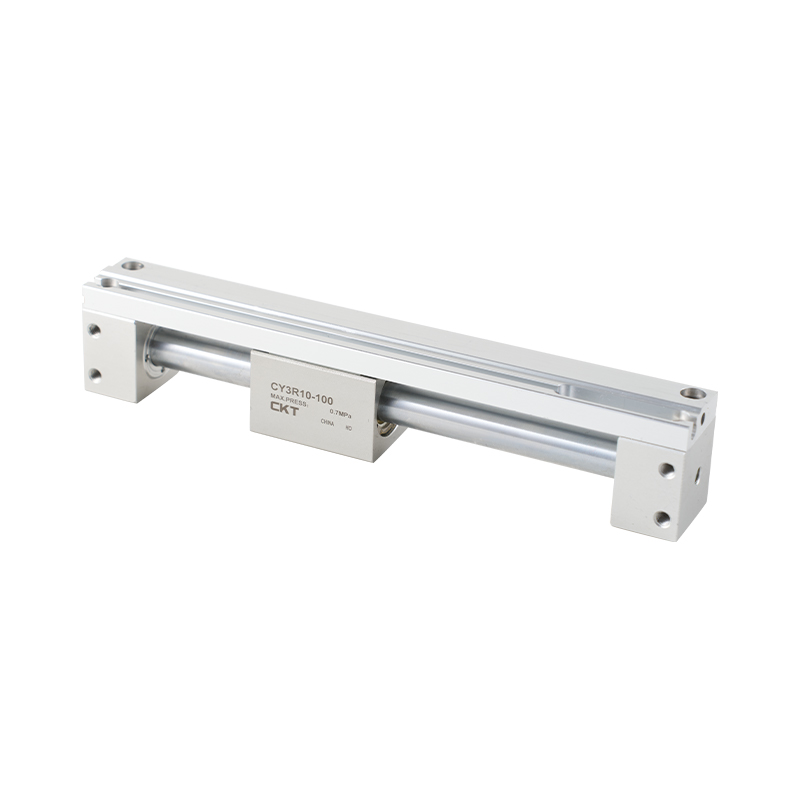

Cilindro sin vástago con acoplamiento magnético serie CY3B/CY3R Tipo básico/Tipo de montaje directo

Se cambió la forma del cuerpo principal y de la cubierta del cabezal, y se adoptó la conexión magnética para reducir la masa. El anillo de retención de lubricación del pistón puede formar continuamente una película de lubricación y mejorar la lubricidad.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro sin vástago con junta mecánica serie MY1B (tipo básico)
SIGUIENTE：Cilindro sin vástago con acoplamiento magnético serie CY1L (tipo rodamiento de bolas)
  • Especificaciones estándar
    Diámetro del cilindro (mm) 15 20 25 32 40
    Fluido utilizado Aire (sin aceite)
    Presión máxima de funcionamiento MPa 0.7
    Presión mínima de funcionamiento MPa 0.16 0.15 0.14 0.12
    Temperatura ambiente y de fluido. -10 a 60°C (pero no congelado)
    Velocidad del pistón mm/s CY3B:50~400;CY3R:50~500
    Almacenamiento en búfer Almohadillas amortiguadoras en ambos extremos.
    Tolerancia de longitud de carrera mm 0~250 1°,251~1000 14,1001~ 1,8
    Fuerza de sujeción magnética   N 137 231 363 588 922
    Conexión de tubería M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Número de pieza Adecuado para diámetro de cilindro (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

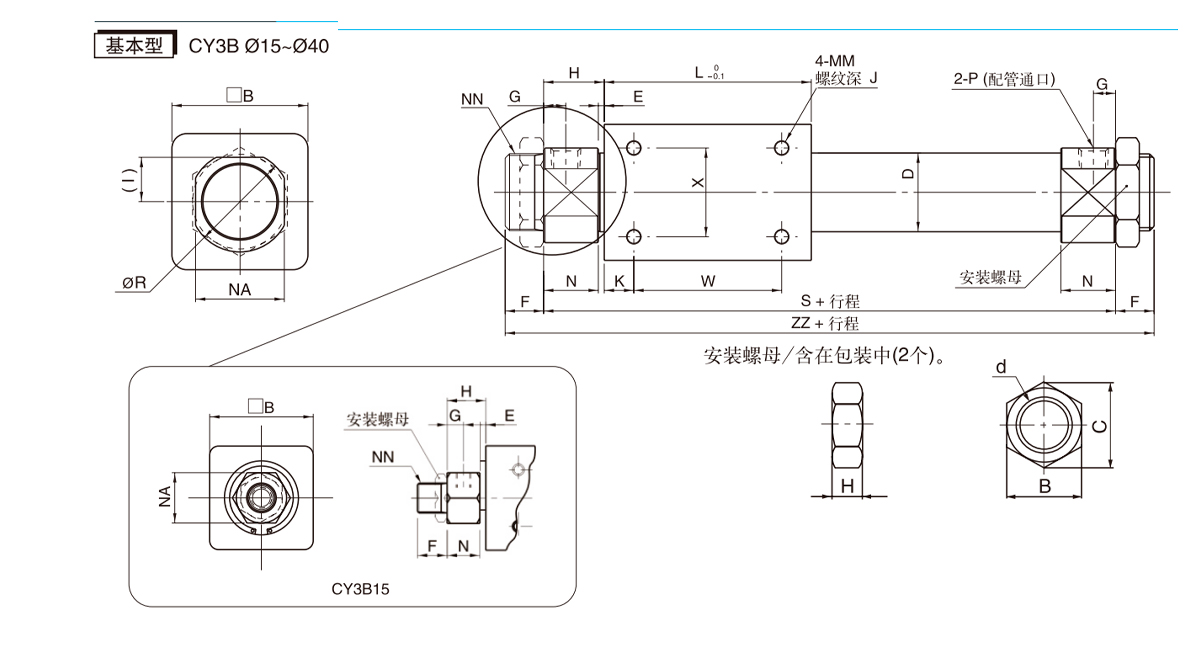

    modelo B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

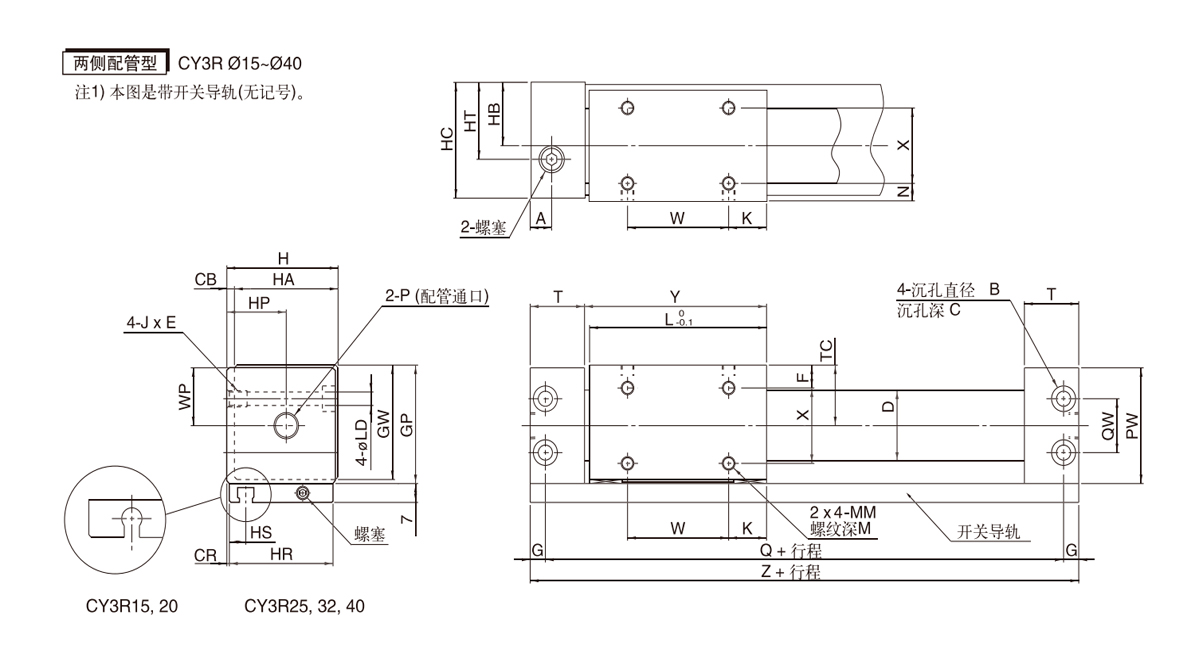

    modelo A B C CB CR D F G médico de cabecera G.W. H ja HB HC caballos de fuerza recursos humanos SA HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    modelo L LD M MM N VP Q qw T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

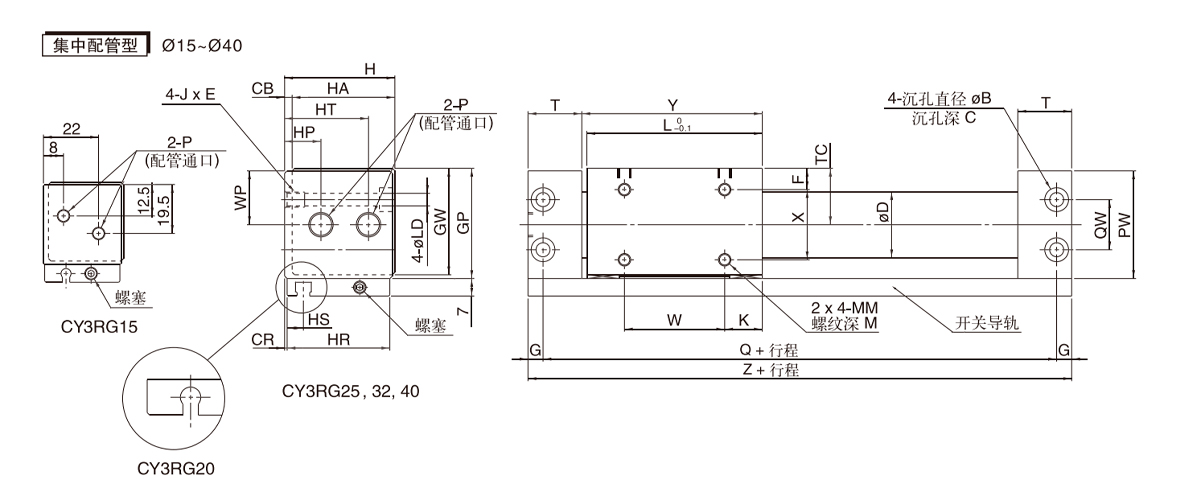

    modelo caballos de fuerza HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Las dimensiones no especificadas son las mismas que las del tipo de tubería en ambos lados.
