Cilindro sin vástago con junta mecánica serie MY3A/3B Tipo básico: Tipo corto (cojín)/Tipo básico: Tipo estándar (cojín de aire) Proveedores

Inicio / Productos / Cilindro de aire / Cilindro sin vástago / Cilindro sin vástago con junta mecánica serie MY3A/3B Tipo básico: Tipo corto (cojín)/Tipo básico: Tipo estándar (cojín de aire)

Cilindro sin vástago con junta mecánica serie MY3A/3B Tipo básico: Tipo corto (cojín)/Tipo básico: Tipo estándar (cojín de aire)
  • Cilindro sin vástago con junta mecánica serie MY3A/3B Tipo básico: Tipo corto (cojín)/Tipo básico: Tipo estándar (cojín de aire)
Cilindro sin vástago

Cilindro sin vástago con junta mecánica serie MY3A/3B Tipo básico: Tipo corto (cojín)/Tipo básico: Tipo estándar (cojín de aire)

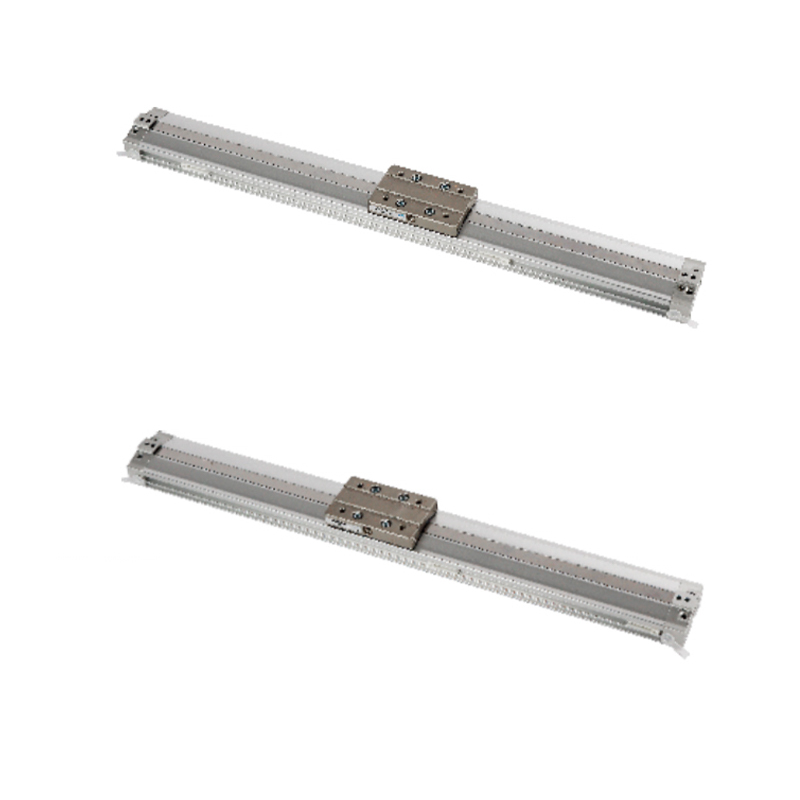

El tipo básico del cilindro sin vástago con junta mecánica serie MY3A/3B es un elemento de accionamiento lineal compacto que utiliza un acoplamiento mecánico interno para transmitir potencia. Su diseño central elimina el vástago extendido del cilindro tradicional y transmite la fuerza de movimiento a la plataforma de carga externa a través del control deslizante interno.

▸Rieles guía integrados - El cuerpo del cilindro integra directamente una estructura de guía lineal de alta rigidez para proporcionar guía y soporte precisos para la plataforma de carga externa.

▸Soporte de carga concentrada - Gracias al diseño del riel guía integrado, la plataforma de carga externa tiene la capacidad de soportar cargas concentradas directamente sin necesidad de mecanismos de guía adicionales.

▸Transmisión de acoplamiento mecánico - El pistón interno y la plataforma de carga externa logran una transmisión de potencia sin contacto a través de una estructura de malla mecánica, evitando la limitación de fuerza magnética de los cilindros de acoplamiento magnético tradicionales.

▸Carrera y protección - Hay disponible una variedad de especificaciones de carrera y los sellos raspadores incorporados están configurados de manera estándar para cumplir con los requisitos de confiabilidad de los entornos industriales generales.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Serie MY2H/HT Cilindro sin vástago con junta mecánica Tipo guía lineal (1 eje)/Tipo guía lineal (2 ejes)
  • Diámetro del cilindro (mm) 1.620 2.532 40 5.063
    Fluido utilizado aire
    Modo de funcionamiento Doble efecto
    Rango de presión de funcionamiento 0,15 ~ 0,8 MPa
    presión de prueba de presión 1,2 MPa
    Temperatura ambiente y temperatura del fluido. 5 ~ 60 ℃
    Almacenamiento en búfer Amortiguación de almohadilla (MY3A)/amortiguación de aire (MY3B)
    Lubricación No (no le des aceite)
    Tolerancia de longitud de carrera Por debajo de 1000 mm 1,8, 1001 mm a 2,8
    Diámetro de conexión de tubería (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

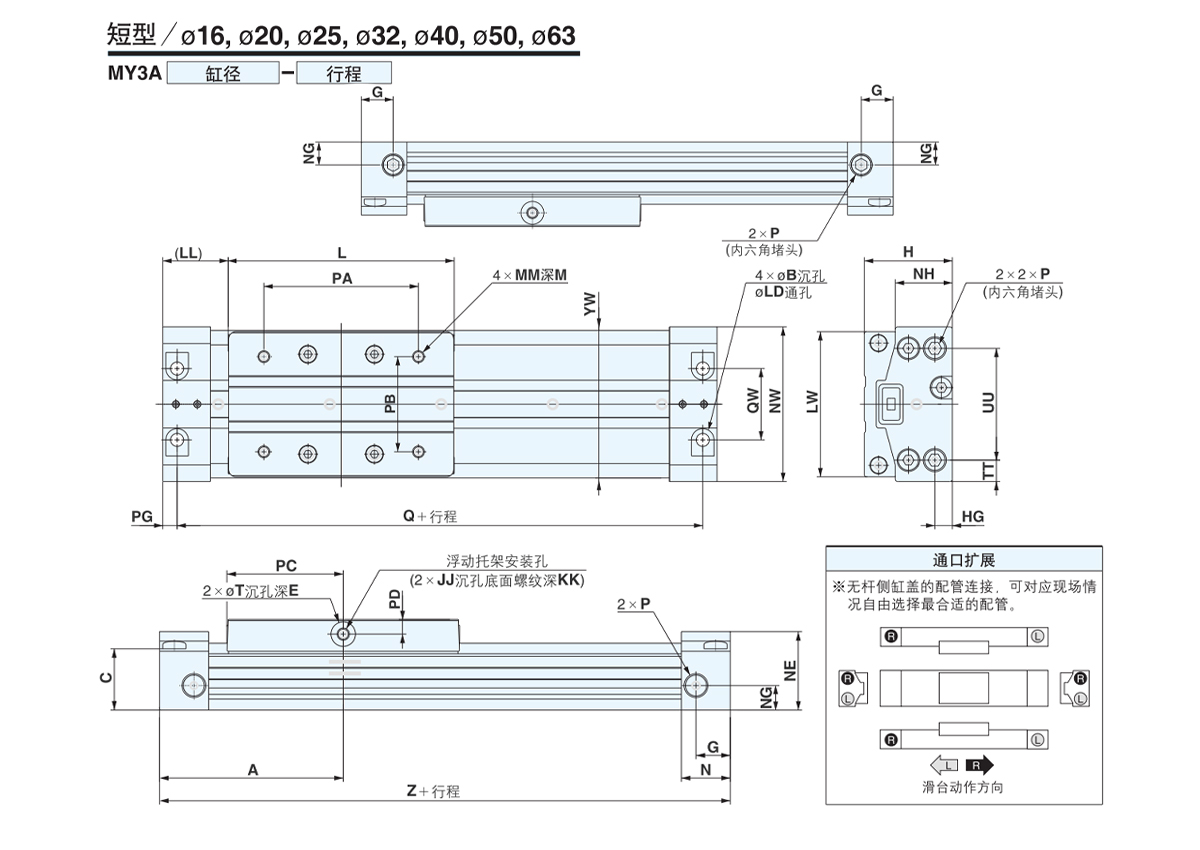

  • modelo A B C E G H hg J.J. KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    modelo NE NG NH noroeste P PA PB ordenador personal PD PG Q qw T TT UU.. YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

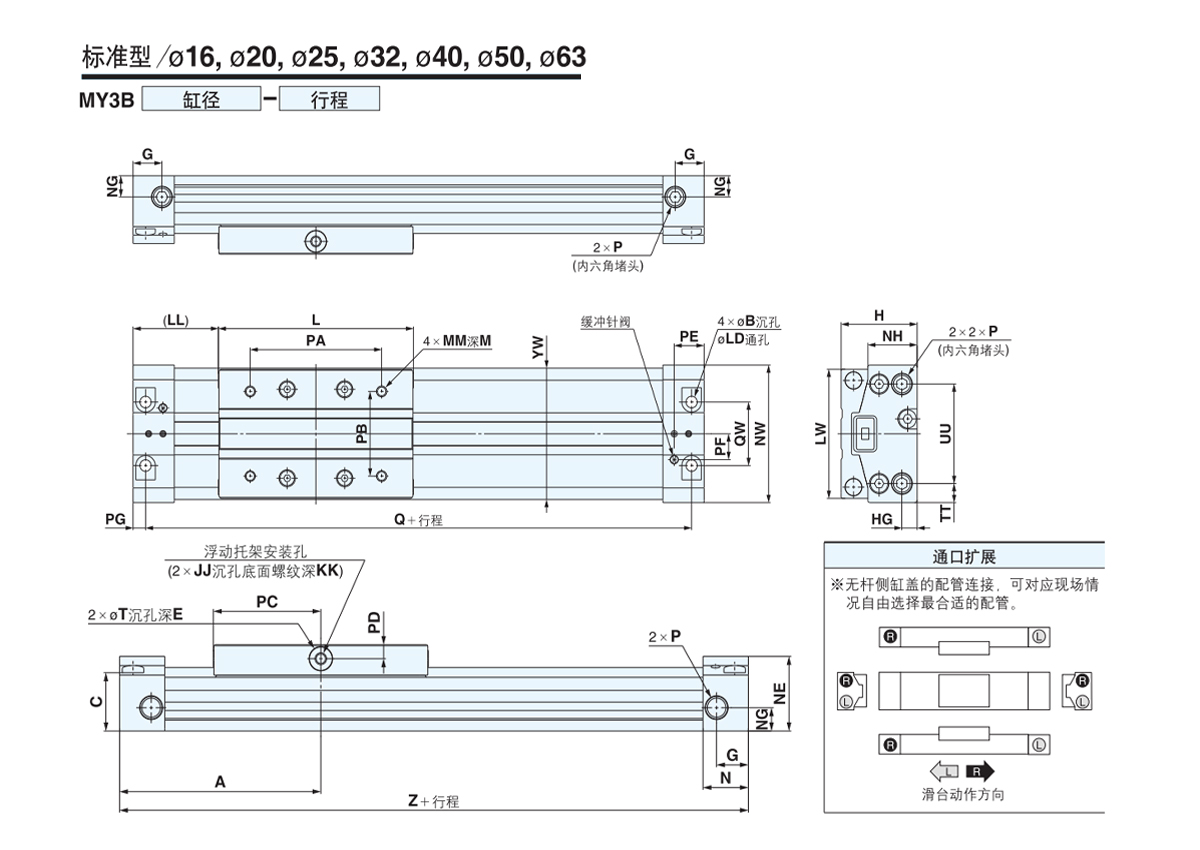

    modelo A B C E G H hg J.J. KK L LD LL LW M MM 1
    N
    MI3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MI3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MI3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MI3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MI3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    modelo NE NG NH noroeste P PA PB ordenador personal PD educación física FP PG Q qw T TT UU.. YW Z
    MI3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MI3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MI3B40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MI3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MI3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

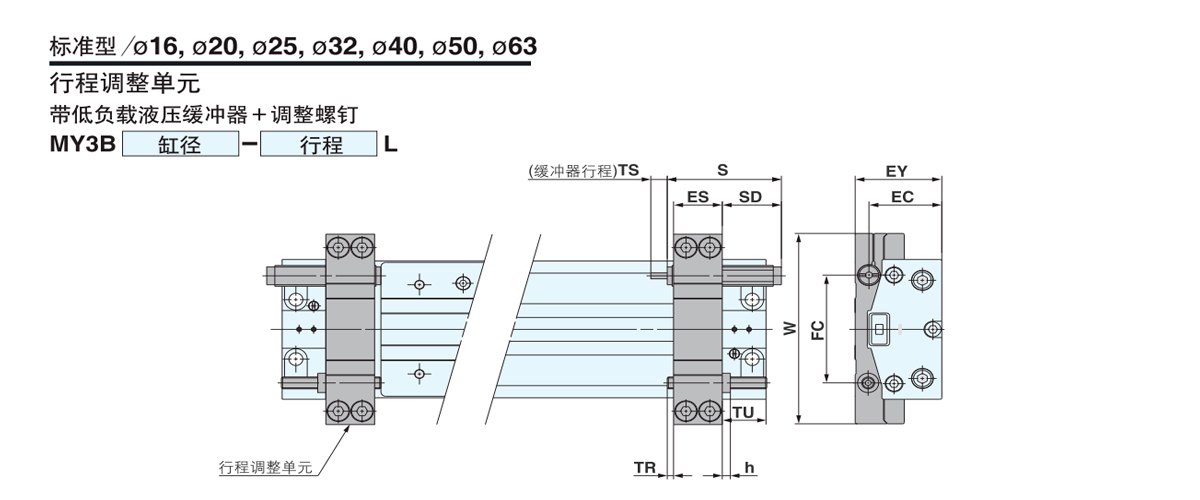

    Adecuado para cilindros ES CE ey FC h S SD TS TR TU W modeloo de amortiguador hidráulico
    MI3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MI3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MI3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MI3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MI3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

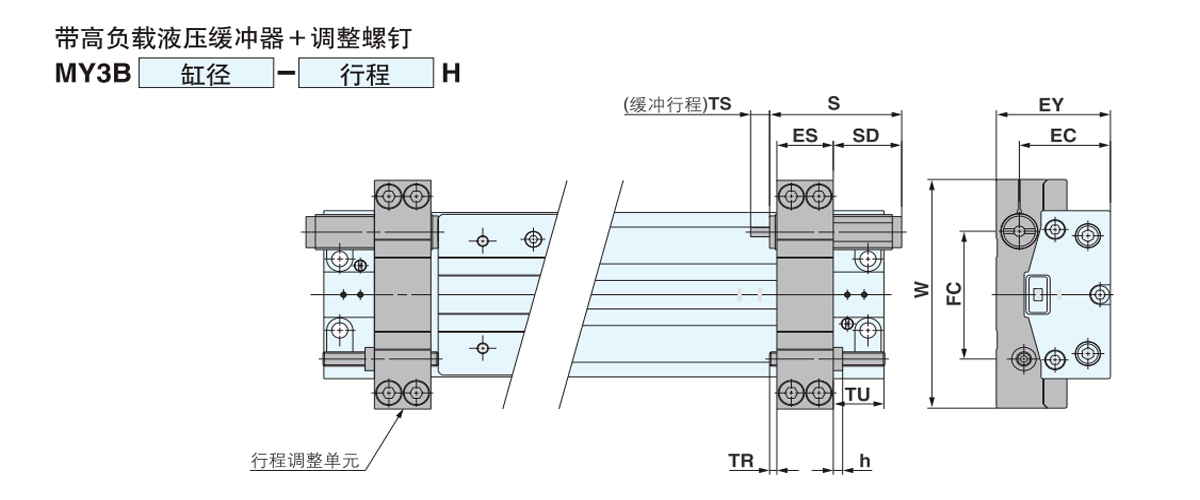

    Adecuado para cilindros ES CE ey FC h S SD TS TR TU W modeloo de amortiguador hidráulico
    MI3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MI3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MI3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MI3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MI3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

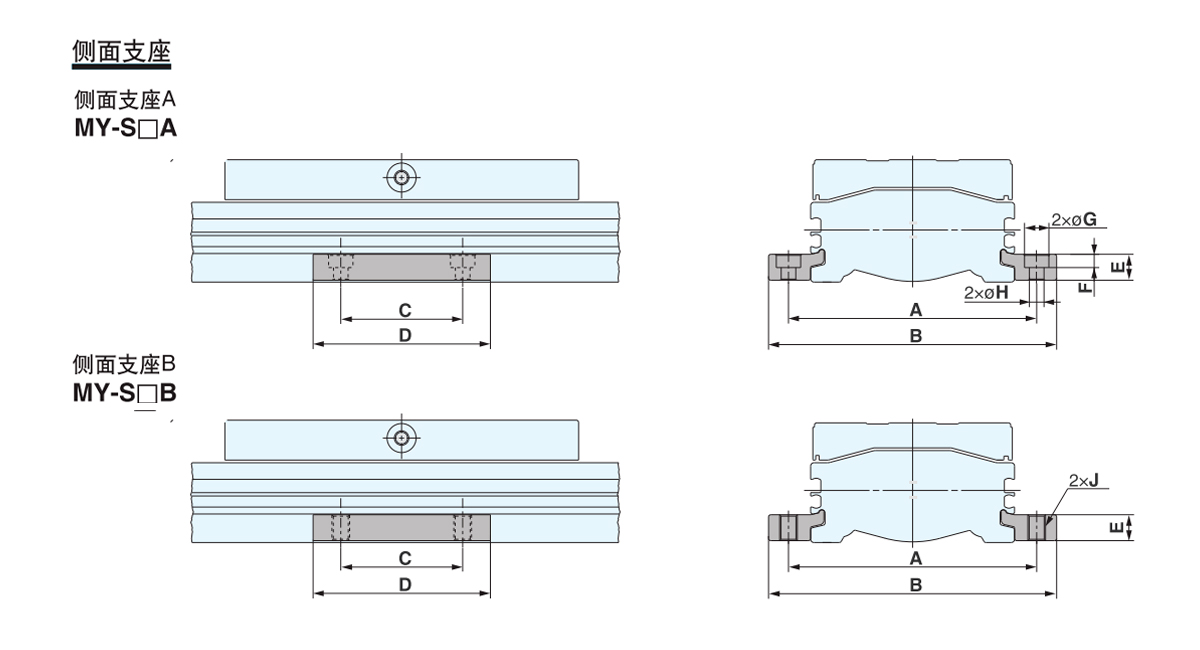

    modelo Adecuado para cilindros A B C D E F G H J
    MI-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MI-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MI-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MI-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 ·MY3B40 112 130
    MI-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 ·MY3B63 160 182
    Nota: Los soportes laterales se envían en pares (izquierdo y derecho).
