Cilindro de sujeción giratorio serie MK Proveedores

Inicio / Productos / Cilindro de aire / Cilindro rotatorio / Cilindro de sujeción giratorio serie MK

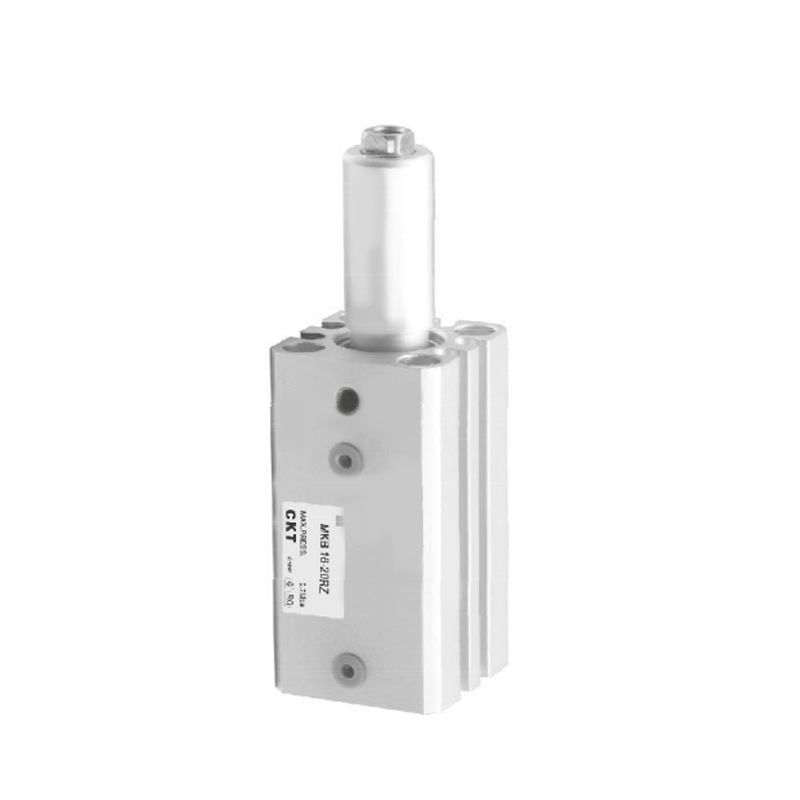

Cilindro de sujeción giratorio serie MK
  • Cilindro de sujeción giratorio serie MK
Cilindro rotatorio

Cilindro de sujeción giratorio serie MK

El cilindro de sujeción giratoria serie MK es un actuador neumático compuesto con accionamiento giratorio integrado y funciones de sujeción radial. Su diseño integrado logra el posicionamiento de rotación de la pieza y el bloqueo rígido de forma sincrónica a través de un solo cilindro, optimizando significativamente la complejidad del sistema mecánico.

Características principales:
▸Estructura compuesta de doble acción.

La sincronización de las acciones de rotación y sujeción se realiza mediante un circuito de aire, sin necesidad de un mecanismo de transmisión adicional, lo que elimina el error de coordinación de múltiples actuadores.

▸Ventaja de ahorro de espacio

El eje de rotación y la mordaza de sujeción están dispuestos coaxialmente, lo que reduce el espacio de instalación axial en más de un 40 % en comparación con la solución dividida.

▸Bloqueo de alta rigidez

El mecanismo de expansión de fuerza en forma de cuña produce un efecto de autobloqueo mecánico en la posición final y la fuerza de sujeción no se ve afectada por las fluctuaciones de la fuente de aire.

▸Adaptabilidad de amplio rango

La interfaz modular es compatible con las placas base de montaje estándar ISO y admite una carrera de mordaza de sujeción y un ángulo de rotación personalizados (90°/180°)

▸Protección de sellado a largo plazo

La parte guía adopta un anillo de sellado de doble labio resistente al desgaste y la estructura interna integrada de raspado de polvo es adecuada para cortar ambientes de niebla de aceite

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Sin artículo siguiente

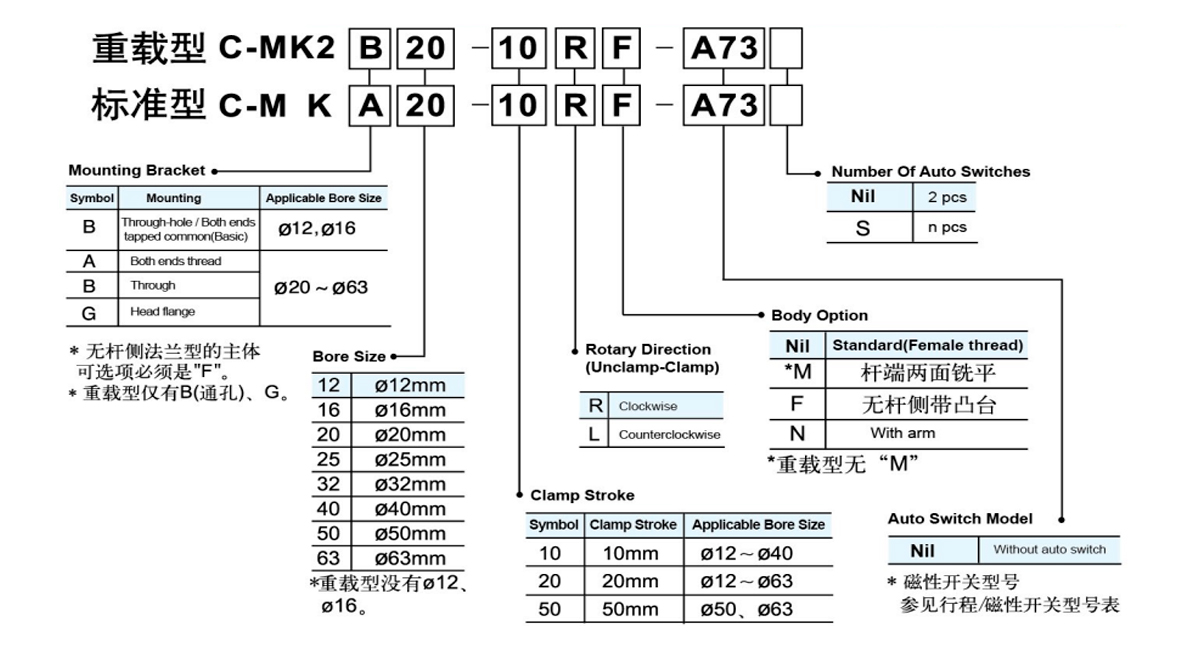

  • Tamaño del orificio (mm) 12 16 20 25 32 40 50 63
    fluido aire
    acción Doble efecto
    Presión máxima de funcionamiento 1MPa
    Presión mínima de funcionamiento 0,1MPa
    Temperatura ambiente y de fluido Con detector magnético: -10~ 60 ℃ Sin detector magnético: -10 ~ 70 ℃
    Velocidad del pistón 50~200 mm/s
    Cojín Parachoques de goma
    Tolerancia de longitud de carrera (mm) 0.6
    -0,4
    *Lubricación No requerido
    Ángulo giratorio 90°±10°
    Dirección rotativa En el sentido de las agujas del reloj · En el sentido contrario a las agujas del reloj
    Carrera rotativa (mm) 7.5 9.5 15 19
    Carrera de sujeción (mm) 10·20 20·50
    Momento de flexión permitido (M·m) 1 3.8 7 13 27 47 107 182
    **Fuerza de sujeción teórica(N) 40 7.5 100 185 300 525 825 1400
    Precisión no giratoria (pieza de abrazadera) ±14° ±1,2° ±0,9° ±0,7°
    Puerto de tubería M5×0,8 Rc¹/8 Rc¹/4
    *Utilice ISOVG32 si desea utilizar lubricación.
    * * A una presión de 0,5MPa.

  • Carrera   /Auto   Cambio   Modelo
    Aplicable
    Tamaño del orificio
    (mm)     		*Modelo de interruptor automático
    Tipo básico
    en linea Ø12, Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    particular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Marcado de longitud del cable: Sin marcado - 0,5 m, L - 3 m, Z - 5 m
    Ejemplo: A73, A73L

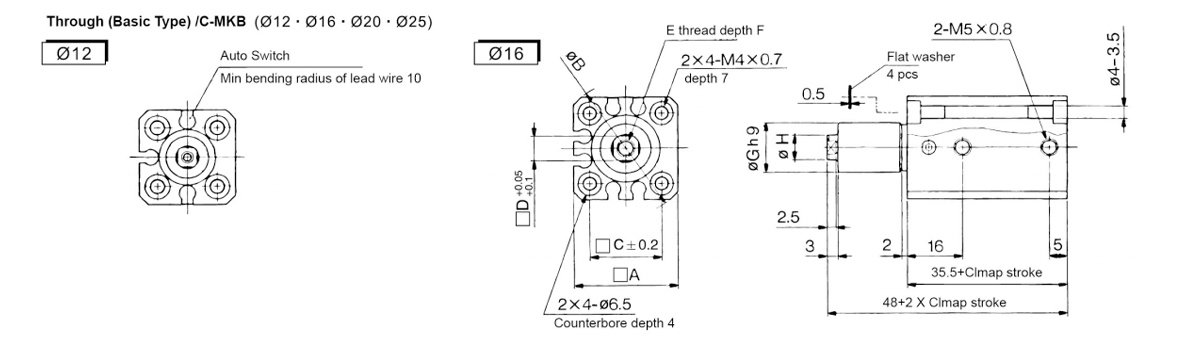

  • Básico
    modelo A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

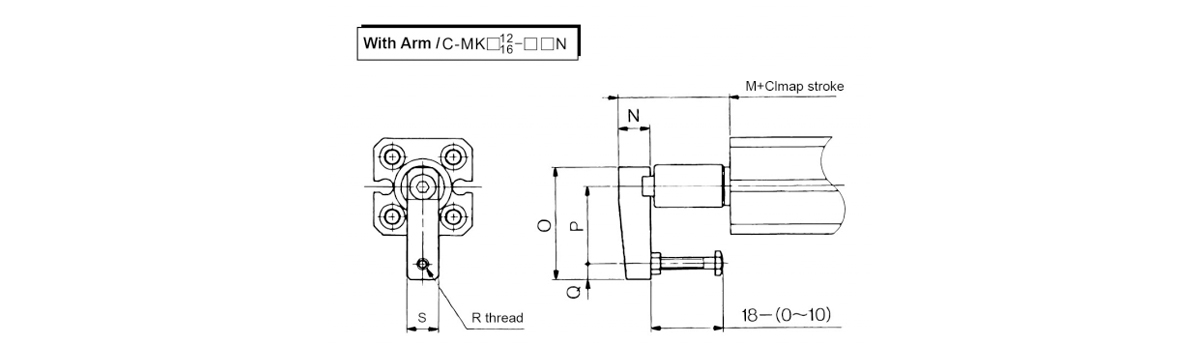

    Con brazo
    modelo M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

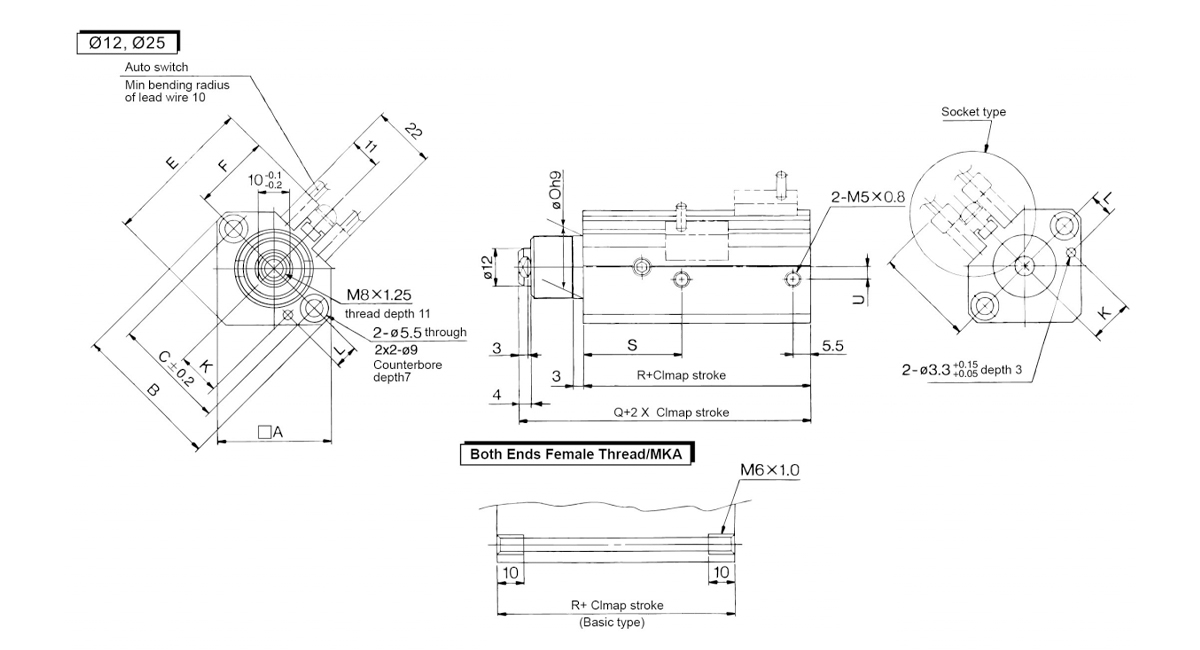

    modelo A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Nota 1) Las dimensiones anteriores se basan en el interruptor magnético D-A73L.
    Nota 2) Cuando el vástago del pistón esté completamente extendido, agregue la carrera de sujeción y la carrera de retorno a las dimensiones apropiadas.

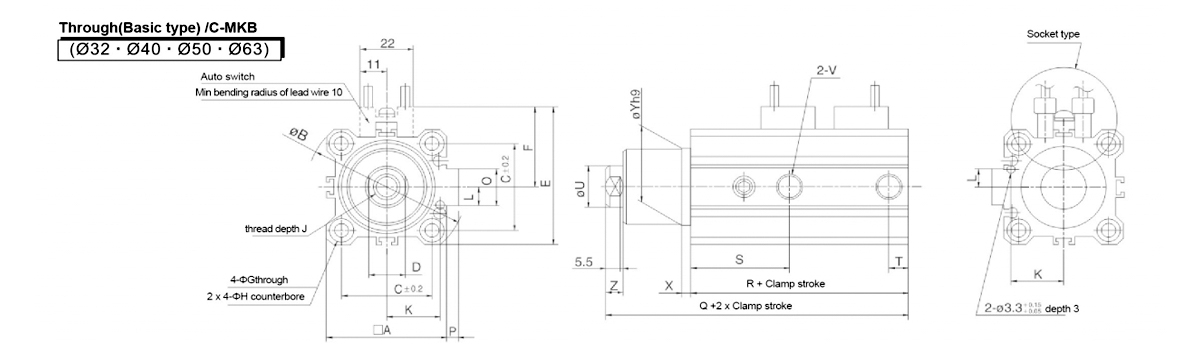

    modelo A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 profundo 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0.062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 profundo 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0.062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 de profundidad 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0.062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 de profundidad 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0.062

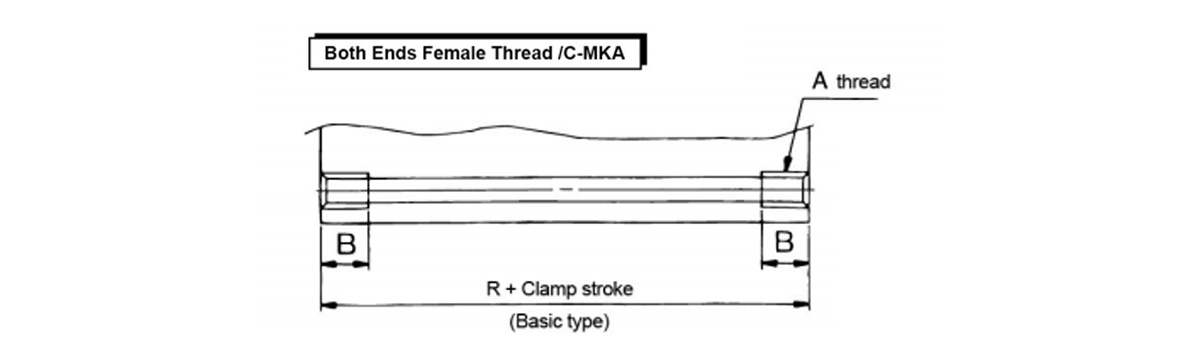

    modelo A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

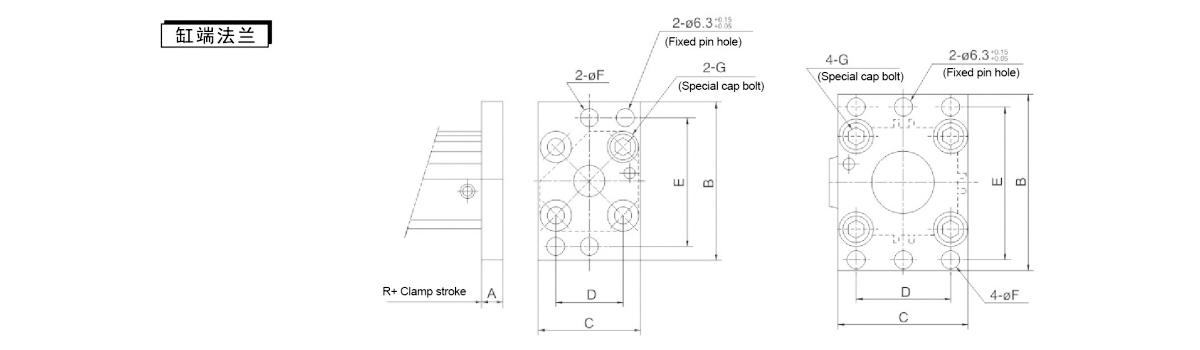

    Brida del extremo del cilindro
    Componentes Aplicable
    Tamaño del orificio     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Nota: Al instalar la brida, asegúrese de seleccionar el tipo de instalación de la tapa del cilindro lateral sin vástago: C-MK□□-□□F.

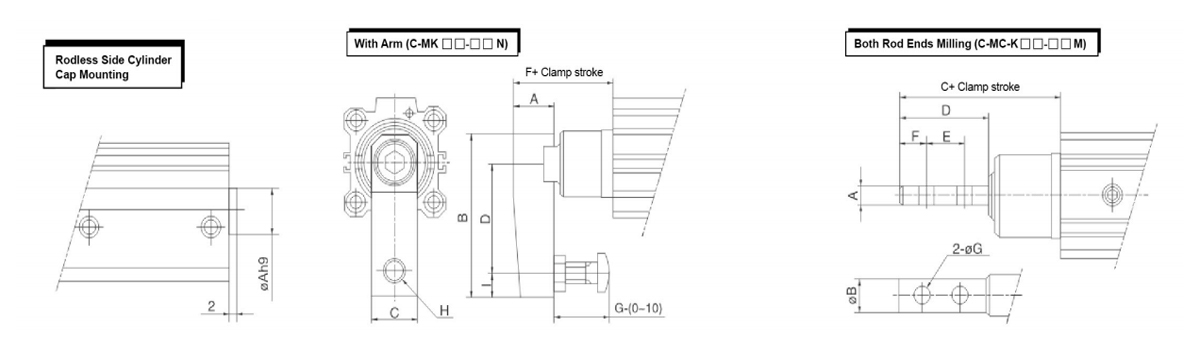

    Montaje de tapa de cilindro lateral sin vástago Con brazo Fresado de ambos extremos de varilla
    modelo A B C D F G H I modelo A B C D E F G
    modelo Ah9 C-MKD20-□ENCENDIDO 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ENCENDIDO 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
