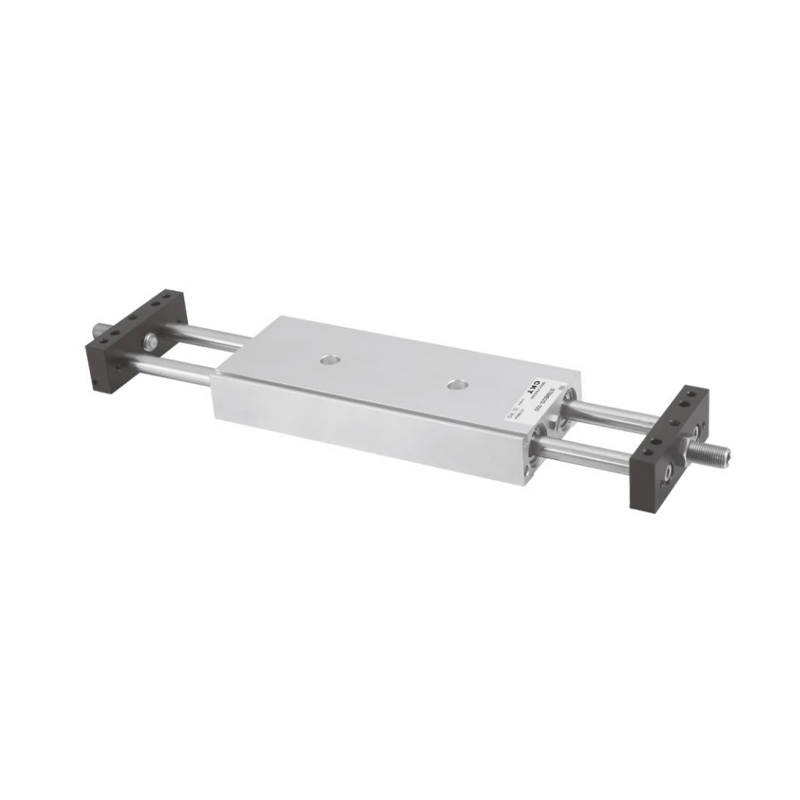

Cilindro deslizante serie STM (Ø10~Ø25)
  • Cilindro deslizante serie STM (Ø10~Ø25)
Cilindro deslizante

Cilindro deslizante serie STM (Ø10~Ø25)

1. Dos formas de instalación y fijación: instalación de carrocería o instalación deslizante;
2. La estructura de doble vástago del pistón hace que el cilindro tenga un mejor rendimiento anti-flexión y anti-torsión, y pueda soportar grandes cargas de movimiento o cargas laterales;
3. Los dispositivos amortiguadores, como las almohadillas anticolisión o los amortiguadores de presión de aceite en ambos extremos, pueden reducir eficazmente la velocidad del impacto y prolongar la vida útil del cilindro;
4. Seleccione materiales de sellado resistentes a altas temperaturas para garantizar el funcionamiento normal del cilindro en condiciones de 150 ℃.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Cilindro deslizante pequeño serie MXH (guía lineal) (Ø6~Ø20)
  • Estándar        Especificación
    Tamaño del orificio (mm) 10 16 20 25
    acción Doble efecto
    fluido aire
    Rango de presión de funcionamiento 0,1~1,0MPa(14~145psi)
    Presión de prueba 1,5 MPa (215 ps)
    Temperatura de funcionamiento (℃) -20~70
    Rango de velocidad de funcionamiento (mm/s) 30~500
    Tolerancia de longitud de carrera 1.00
    Cojín nulo Almohadilla de parachoques o amortiguador de aceite (opcional)
    *Precisión no giratoria ±0,1° ±0,05°
    *Puerto de tubería M5×0,8 PT1/8
    *La precisión sin rotación se refiere al ángulo en el que la placa de fijación del cilindro puede girar cuando el cilindro está completamente retraído.
    **Los tipos de rosca NPT y G están disponibles para la conexión de tubería.

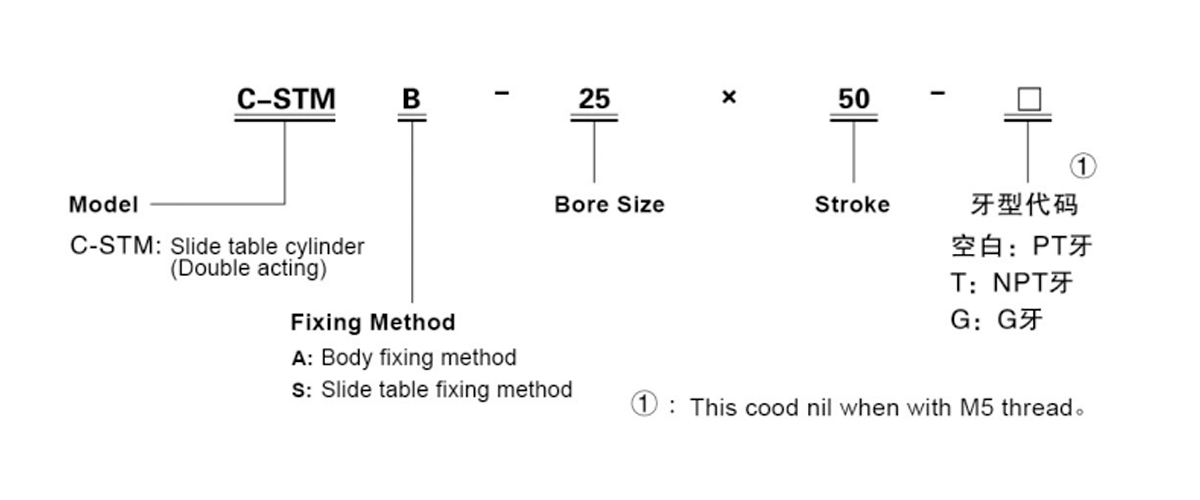

    Nota: La serie C-STM es totalmente magnética.

  • Especificación estándar
    Tamaño del orificio (mm) Carrera estándar (mm) Carrera máx. Carrera permitida
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Nota: 1. Dentro del rango de carrera permitido, cuando la carrera es mayor que la carrera máxima, se realizará un procesamiento no estándar. Para otros trazos especiales, póngase en contacto con nuestra empresa.

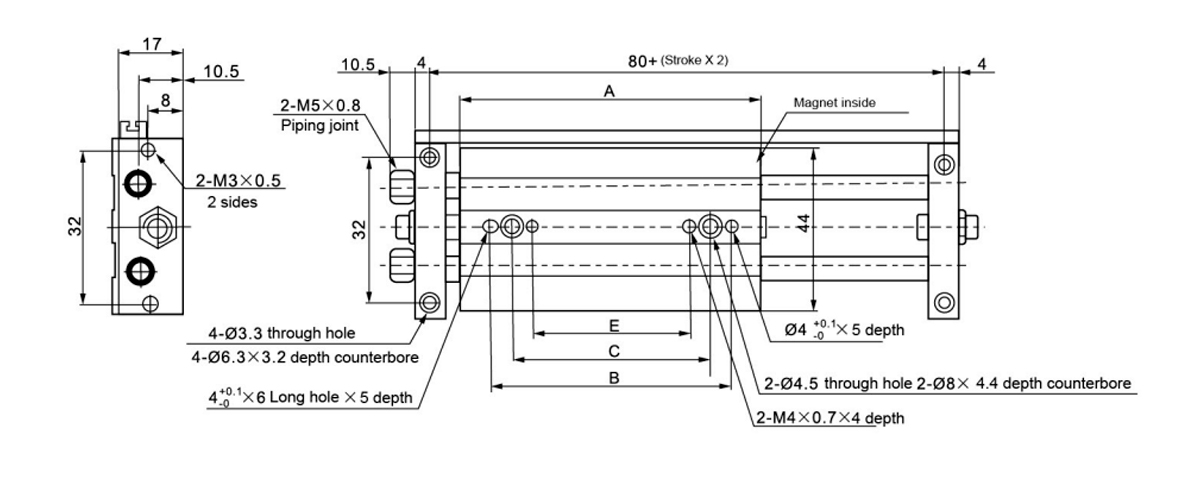

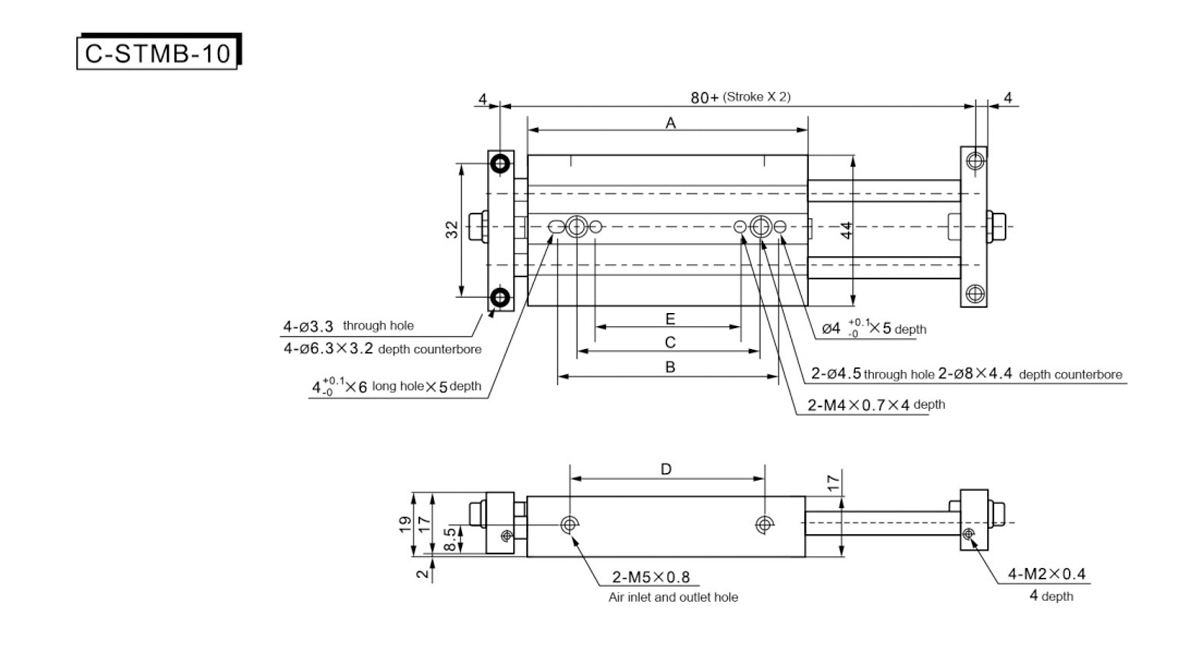

    Trazo/Símbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

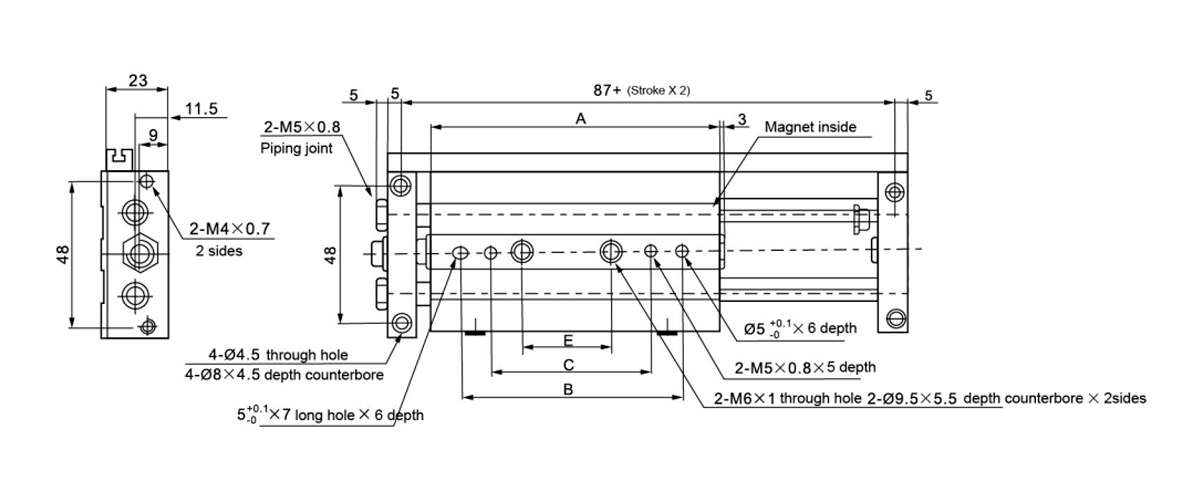

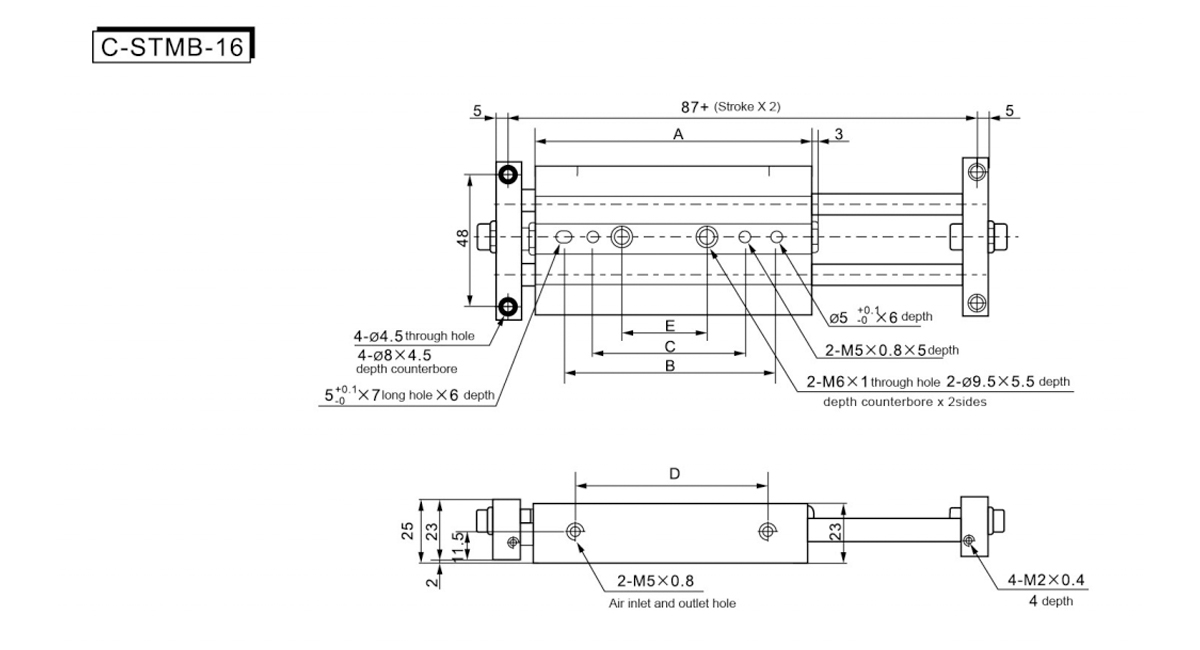

    Trazo/Símbolo A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

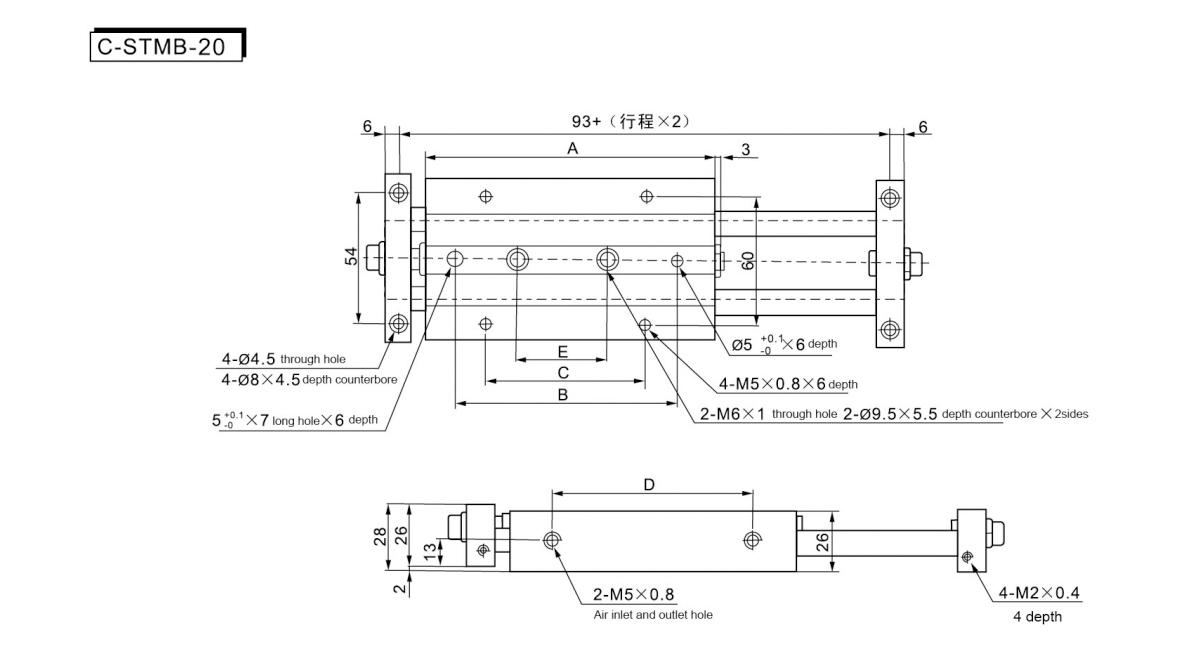

    Trazo/Símbolo A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

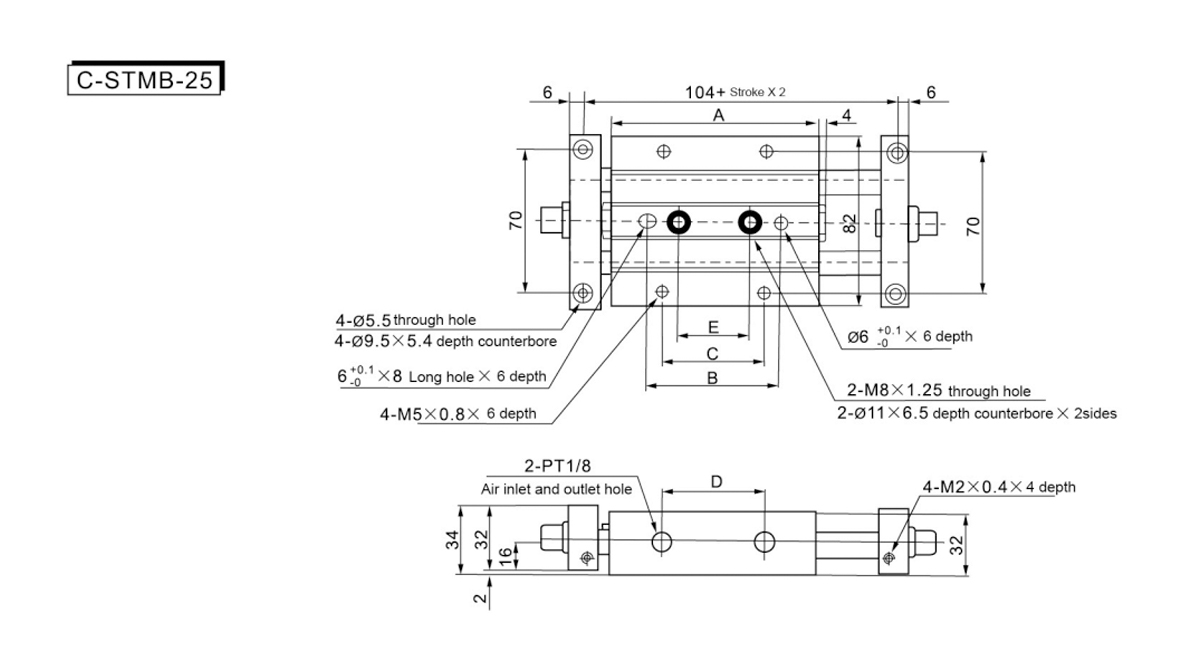

    Trazo/Símbolo A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

    Trazo/Símbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Trazo/Símbolo A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Trazo/Símbolo A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Trazo/Símbolo A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
