Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple Proveedores

Inicio / Productos / Componentes de control neumático / Válvula Solenoide / Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple

Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple
  • Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple
  • Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple
  • Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple
  • Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple
Válvula Solenoide

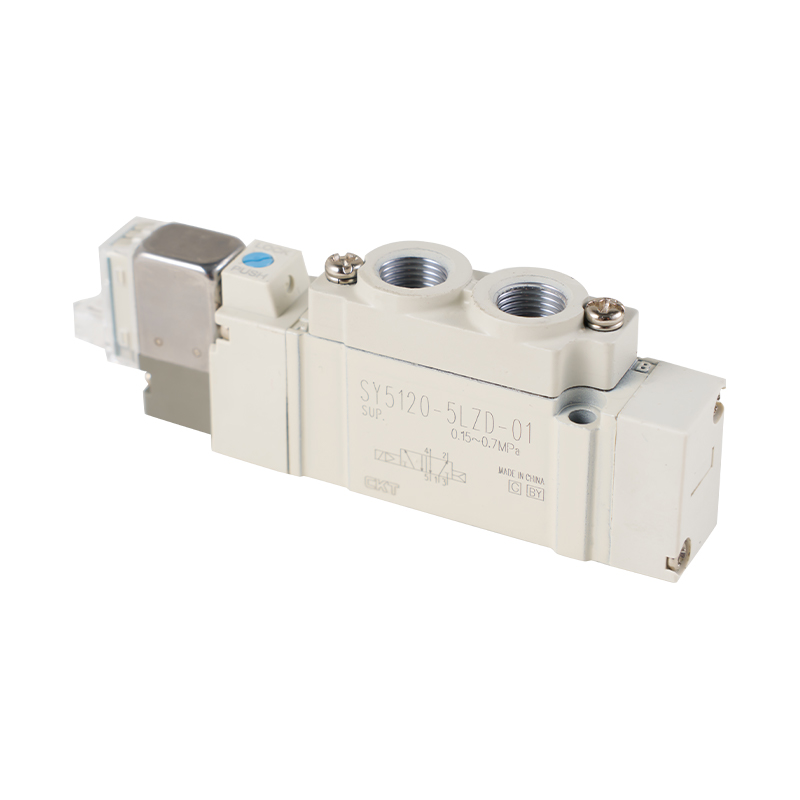

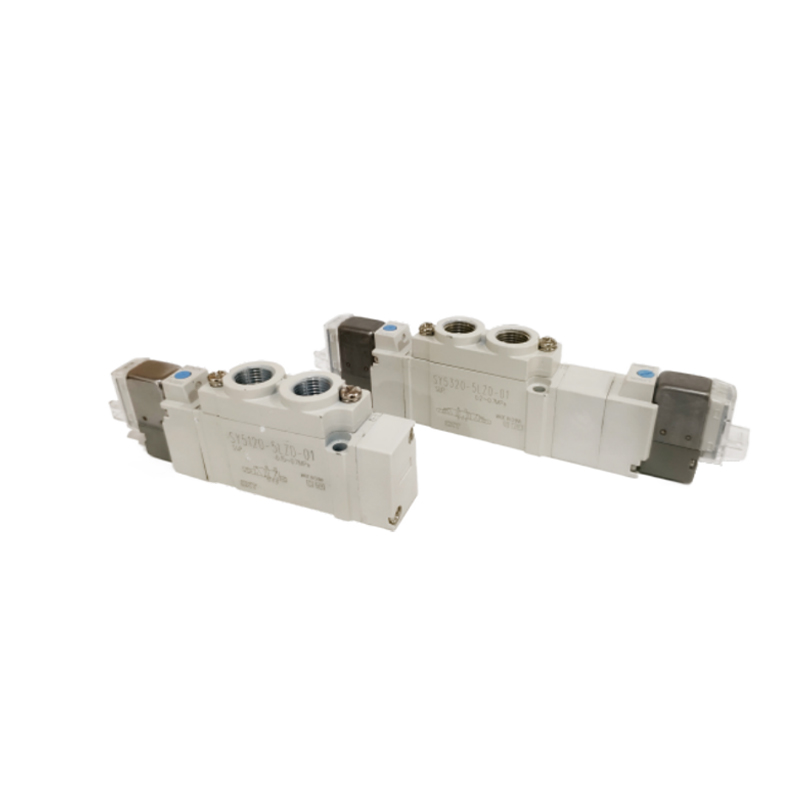

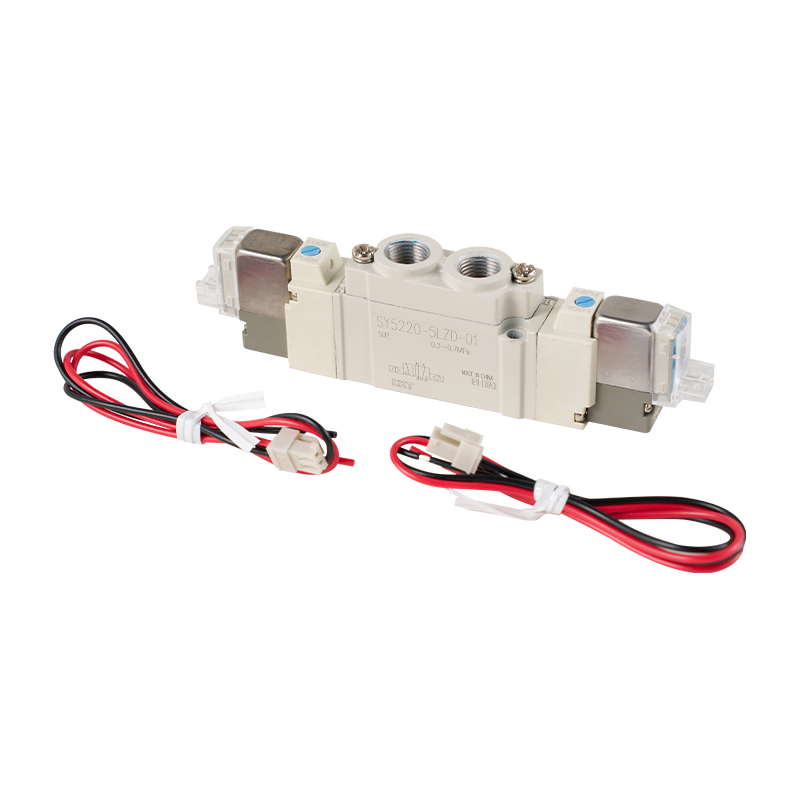

Válvula solenoide de 5 vías serie SY Tipo de tubería directa/tipo simple

La válvula solenoide de 5 vías serie SY, tipo tubería directa/tipo simple, es un actuador básico adecuado para sistemas de control neumático. Adopta un diseño de estructura monolítica, admite conexión directa de tuberías y simplifica el proceso de instalación y configuración del sistema.

Características principales:
Arquitectura compacta y expansión flexible: su estructura física miniaturizada ahorra significativamente espacio en el equipo y su estructura modular admite una combinación rápida con una base estándar, lo que facilita la construcción de un sistema de isla de válvulas integrado de control centralizado.

Características eficientes de transmisión de fluidos: el canal de flujo interno está topológicamente optimizado para suprimir eficazmente la pérdida de energía de presión, mejorar la eficiencia del flujo medio y ayudar a reducir el nivel general de consumo de energía del sistema.

Soluciones de configuración de interfaz diversificada: proporciona dos formas de interfaz estándar: conexión roscada y complemento rápido, que pueden adaptarse a los requisitos de conexión de la tubería en diferentes condiciones de trabajo y mejorar la compatibilidad de la implementación en el sitio.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Sin artículo anterior
SIGUIENTE：Válvula solenoide de 3 vías de acción directa serie 35 Válvula MAC
  • Serie SY3000 SY5000 SY7000
    Usar fluidos atmósfera
    Tipo de piloto interno
    Rango de presión de funcionamiento
    MPa     		Control eléctrico único de 2 posiciones. 0,15~0,7
    Control eléctrico dual de 2 posiciones. 0,1 ~ 0,7
    Temperatura ambiente y temperatura media ℃ -10~50(Pero no congelado)
    Frecuencia máxima de funcionamiento Hz Control eléctrico único de 2 posiciones., double electric control 10 5 5 5
    3 posiciones 3 3 3 3
    Método de operación manual Tipo de botón sin bloqueo, tipo de bloqueo giratorio con herramienta giratoria que presiona hacia abajo, tipo de bloqueo giratorio con presión hacia abajo manual
    Método de ventilación de la válvula piloto Ventilación centralizada de válvulas principales y piloto.
    Suministro de petróleo No
    Posición de montaje libertad
    Nota) Resistencia a golpes/vibraciones m/s² 150/30
    Construcción protectora A prueba de polvo (IP65 para tipo conector DIN y tipo conector M8)
    Nota) Resistencia al impacto: En la máquina de prueba de impacto de tipo caída, a lo largo del carrete principal y el núcleo móvil de la dirección axial y perpendicular a la dirección axial, en las condiciones energizadas y no energizadas, cada uno realiza una prueba, no hay mal funcionamiento (para el valor inicial).
    Resistencia a la vibración: a lo largo de la dirección axial del carrete de la válvula principal y el núcleo de hierro en movimiento y perpendicular a la dirección axial, bajo cada condición de activación y no activación, la prueba de vibración se lleva a cabo de acuerdo con 45 ~ 2000 Hz y no hay mal funcionamiento (para el valor inicial).

  • Especificaciones del solenoide
    Tensión nominal de la bobina V CC 24、12.
    CA50%Hz 220
    Fluctuación de voltaje permitida
    Consumo de energía W directoor General Estándar 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Con circuito de ahorro de energía. 0,1((con luz)
    ※Potencia aparente VA aire acondicionado 220V
    [230V]     		1,30 (con luces: 1,34)
    [1.42 (con luces: 1.46]     		1,27 (con luces: 1,46)
    [1,39 (con luces: 1,60)]
    Circuito de protección contra sobretensión Diodo (tipo conector DIN, tipo no polarizado como resistencia variable)
    Luz indicadora LED (Neón para enchufe DIN tipo AC)
    Tiempo de respuesta
    SY3000 SY5000 SY7000
    Función Tiempo de respuesta ms (a 0,5 MPa) Función Tiempo de respuesta ms (a 0,5 MPa) Función Tiempo de respuesta ms (a 0,5 MPa)
    Sin lámparas indicadoras ni sobretensión.
    Circuitos de protección     		Sin lámparas indicadoras ni sobretensión.
    Circuitos de protección     		Sin lámparas indicadoras ni sobretensión.
    Circuitos de protección
    Control eléctrico único de 2 posiciones. menos de 12 Control eléctrico único de 2 posiciones. Menos de 19 Control eléctrico único de 2 posiciones. Menos de 31
    Control eléctrico dual de 2 posiciones. menos de 10 Control eléctrico dual de 2 posiciones. Menos de 18 Control eléctrico dual de 2 posiciones. Menos de 27A
    Características de flujo/tablas de masas
    Modelo /Serie SY3000
    válvula
    Modelos     		Función Calibre del receptor Características del caudal Calidad g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) directo
    Salida     		forma de L,
    Forma de M
    Engarzado     		Forma de W
    M8
    Montaje
    C[dm³
    barra s)]     		b CV C[dm³
    barra s)]
    SY3□20
    -□-M5     		2 bits Control eléctrico único
    Doble control eléctrico     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modelo/Serie SY5000
    válvula
    Modelos     		Función Calibre del receptor Características del caudal Calidad g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) directo
    Salida     		forma de L,
    Forma de M
    Engarzado     		Forma de W
    M8
    Montaje
    C[dm³
    barra s)]     		b CV C[dm³
    barra s)]
    SY5□20
    -□-01     		2 bits Control eléctrico único
    Doble control eléctrico     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modelo /Serie SY7000
    válvula
    Modelos     		Función Calibre del receptor Características del caudal Calidad g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) directo
    Salida     		forma de L,
    Forma de M
    Engarzado     		Forma de W
    M8
    Montaje
    C[dm³
    barra s)]     		b CV C[dm³
    barra s)]
    SY7□20
    -□-02     		2 bits Control eléctrico único
    Doble control eléctrico     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

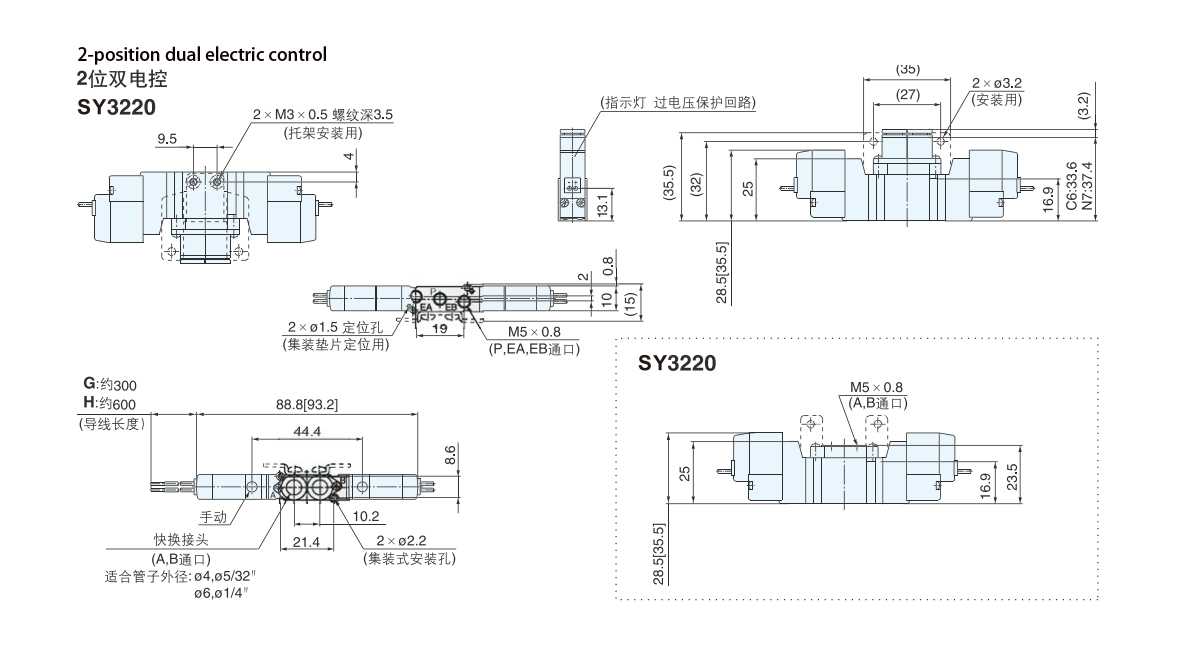

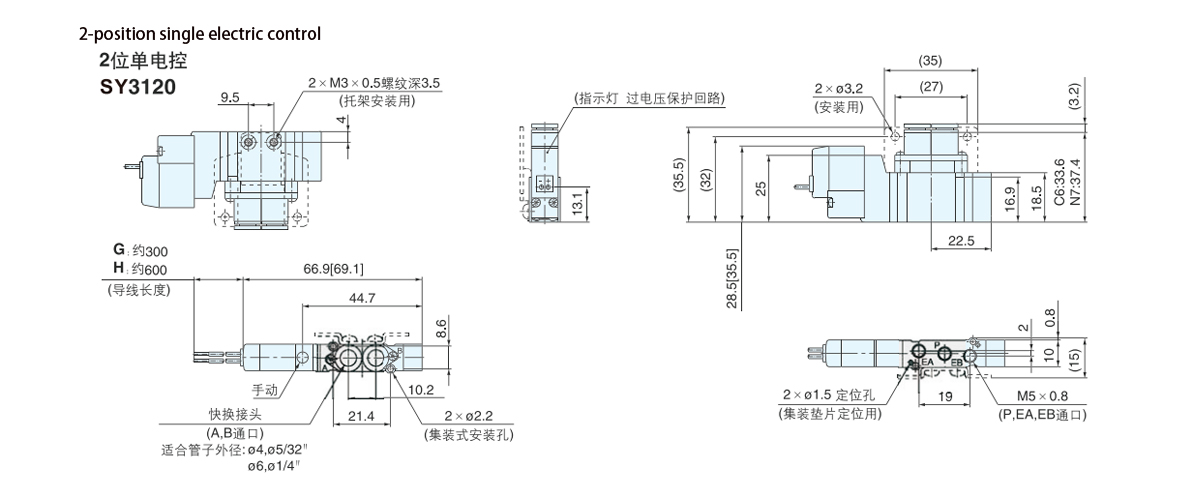

  • Dimensiones externas de la serie SY3000

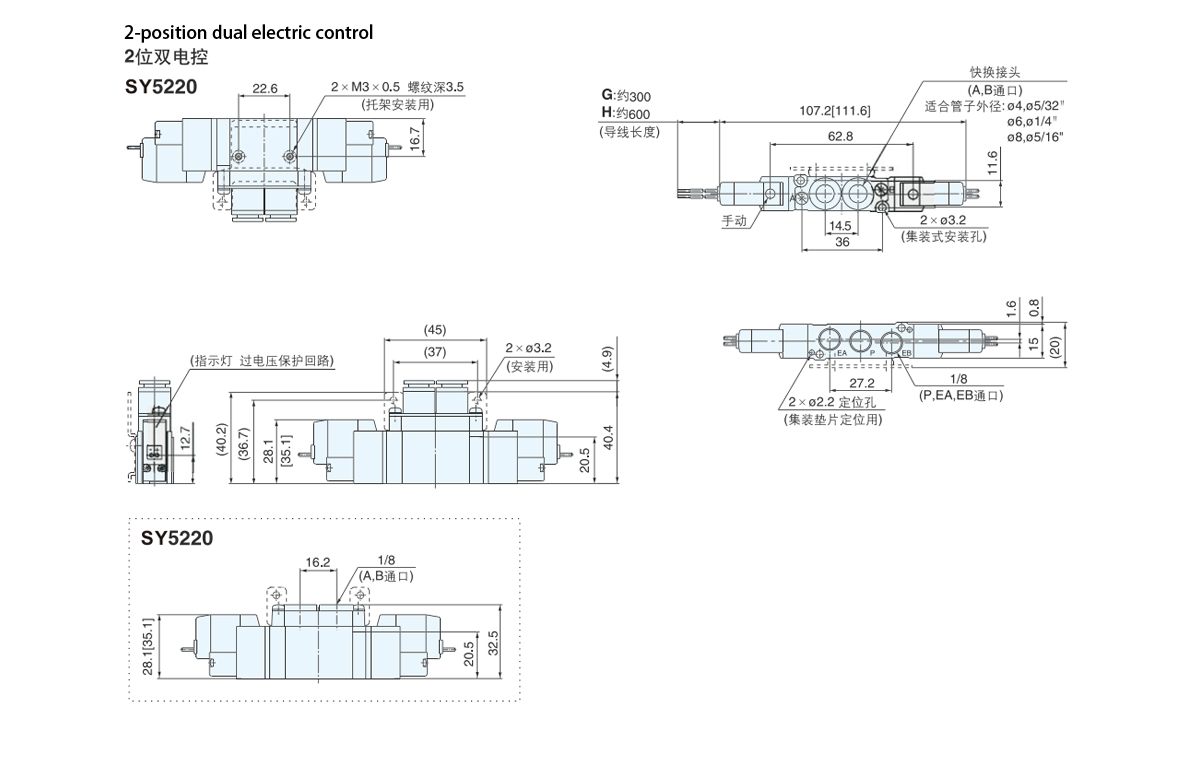

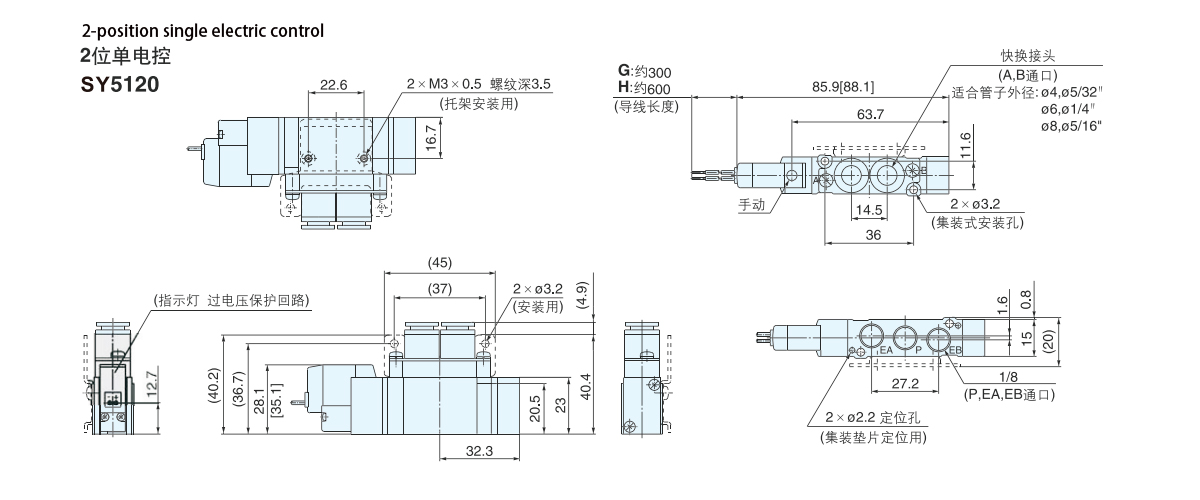

    Dimensiones externas de la serie SY5000

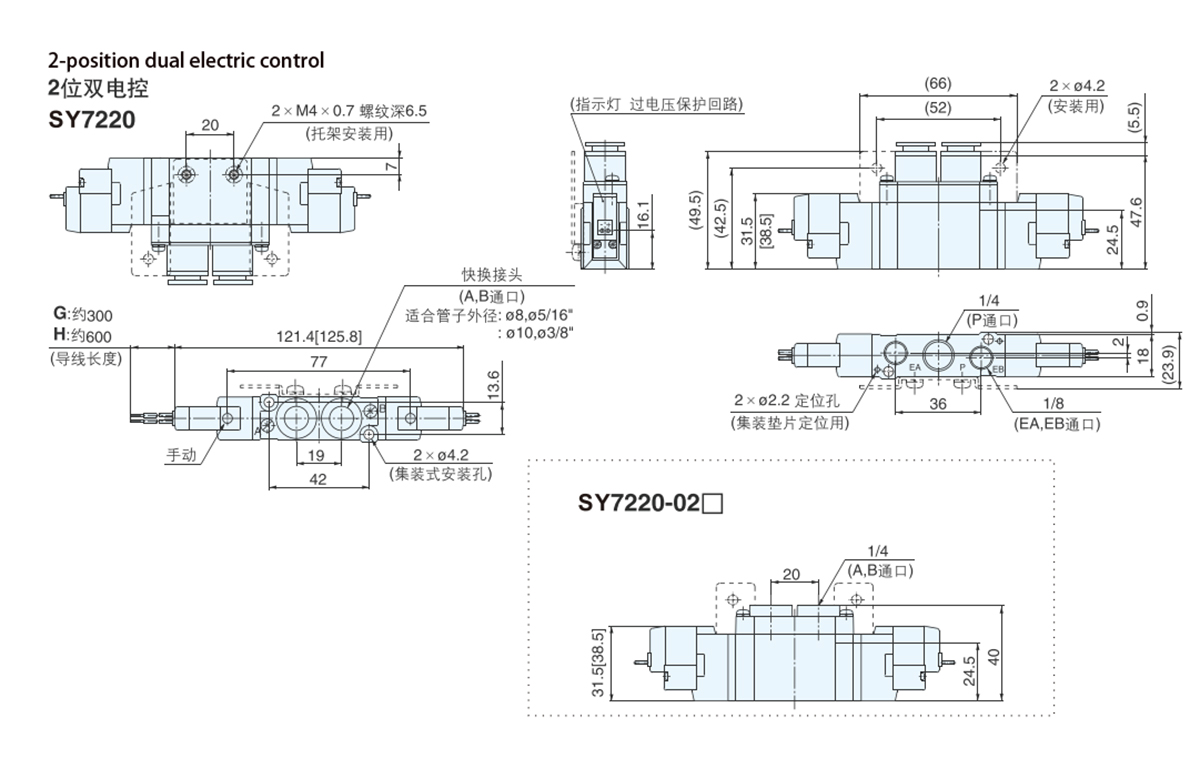

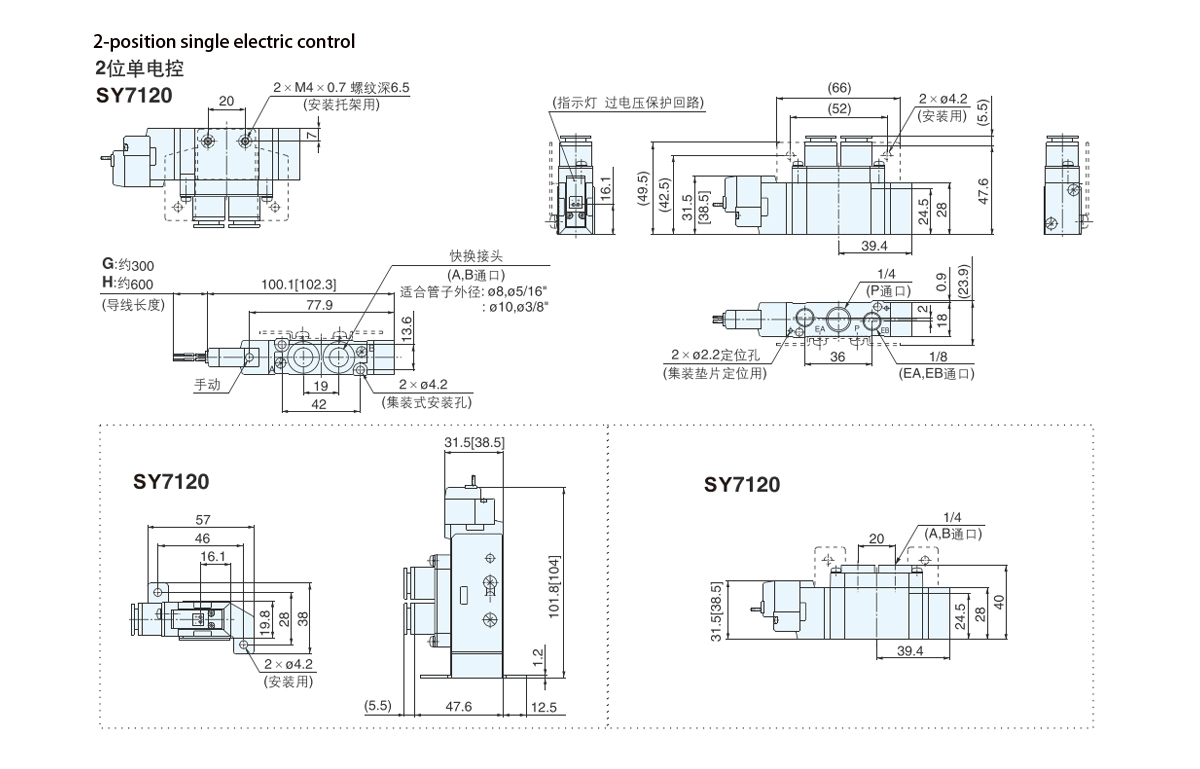

    Dimensiones externas de la serie SY7000
