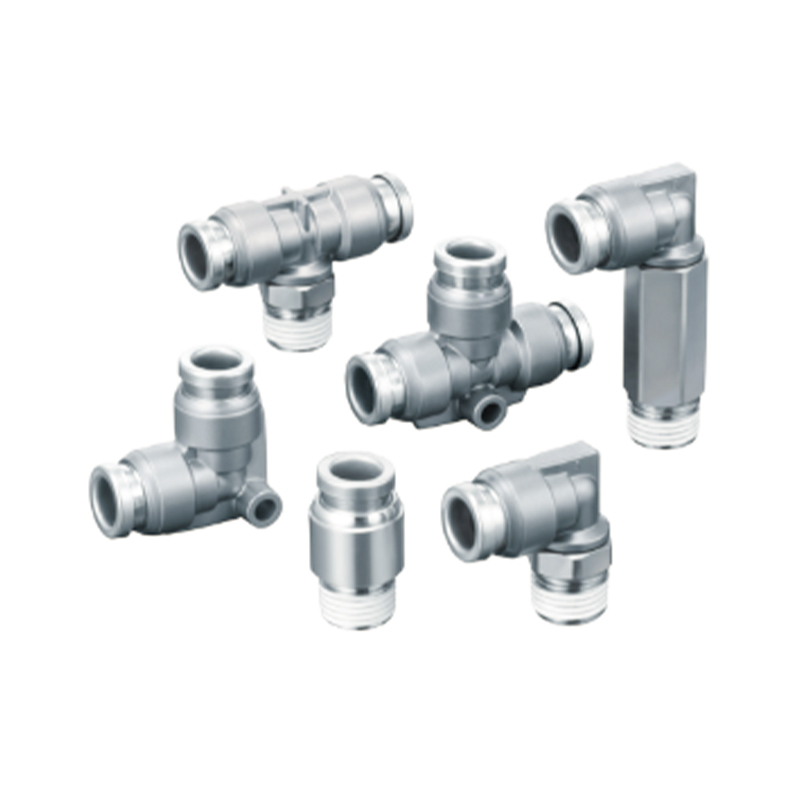

Conexión instantánea de acero inoxidable serie KQB2
  • Conexión instantánea de acero inoxidable serie KQB2
Accesorio de un toque de acero inoxidable

Conexión instantánea de acero inoxidable serie KQB2

La conexión instantánea de acero inoxidable de la serie KQB2 adopta tecnología de moldeado integrado de acero inoxidable de alta calidad, que está especialmente diseñada para escenarios de transmisión de fluidos que requieren un desmontaje rápido y un sellado confiable, cumpliendo con los requisitos integrales de limpieza y durabilidad en entornos industriales.

Características principales
Estabilidad del material: La estructura totalmente de acero inoxidable tiene resistencia nativa a la corrosión, evita el riesgo de contaminación del medio y se adapta a ambientes ácido-base y a fluctuaciones de temperatura y presión.
Mecanismo de bloqueo instantáneo: El diseño de bloqueo unidireccional push-pull realiza una conexión de operación ciega y el anillo de sellado autocompensante incorporado elimina los riesgos de fugas
Ampliación de compatibilidad del sistema: Admite la conexión en serie modular de múltiples diámetros de tubería, lo que permite una configuración flexible de nodos de derivación en tuberías complejas
Optimización de costes de mantenimiento: La función de desmontaje y montaje sin herramientas acorta en gran medida el tiempo de inactividad del equipo y la estructura del resorte de retención se puede reemplazar de forma independiente para reducir los gastos de mantenimiento

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Conexión de un toque de acero inoxidable SUS316 serie KQG2
SIGUIENTE：Sin artículo siguiente
  • Especificaciones
    Fluido utilizado Aire, agua, vapor.
    Rango de presión Nota 2) -100 kPa a 1 MPa Nota 3)
    presión de prueba de presión 3.0MPa
    Temperatura ambiente y temperatura del fluido Nota 4) -5 a 150°C (pero no congelado) Nota 3)
    Grasa usada Sin especificación de grasa
    Sellado de piezas roscadas. Con sellador
    Nota 1) No se puede utilizar agua con tubos de nailon blando.
    Nota 2) Dado que la fuga no es cero, evite utilizar mantenimiento de vacío para pruebas de fugas, etc. Nota 3) Confirme el rango de presión de funcionamiento y el rango de temperatura de funcionamiento de la tubería.
    Nota 4) Instale un revestimiento en las siguientes condiciones (excepto □3.2).
    ·Cuando se utilice en ambientes o con fluidos sujetos a cambios bruscos de temperatura.
    ·Cuando se utiliza a altas temperaturas.

    Adecuado para tuberías
    Materiales del tubo FEP, PFA, nailon, nailon blando Nota 1), poliuretano, poliolefina
    Diámetro exterior del tubo Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Condiciones de temperatura establecidas del revestimiento
    tubos usados Temperatura
    Tubos FEP/serie TH Por encima de 80°C
    Tubos PFA/serie TL Por encima de 120°C
    Repuestos
    Nombre Diámetro exterior de la tubería modelo Material
    Junta 一 M-5G3 SUS316
    FKM especial
    Tuerca de montaje en panel Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

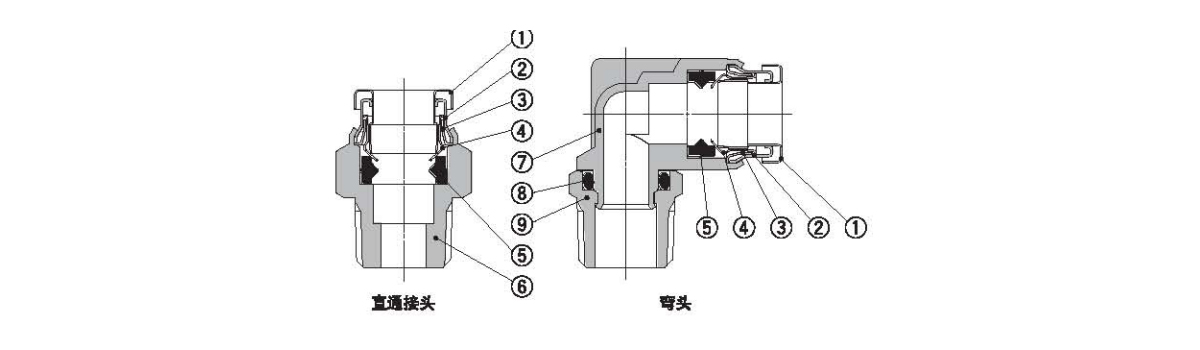

  • No. Nombre Materiales
    1 Manga de liberación SUS304
    2 Casquillo guía 1 SUS304
    3 Casquillo guía 2 SU8304
    4 clip de resorte SUS304
    5 Sello FKM especial (recubrimiento de flúor)
    6 Cuerpo del conector recto C3604 (niquelado electrolítico)
    7 cuerpo del codo SU8316
    8 junta tórica FKM especial (recubrimiento de flúor)
    9 Botón de presión C3804 (niquelado de berilio no electrolítico)

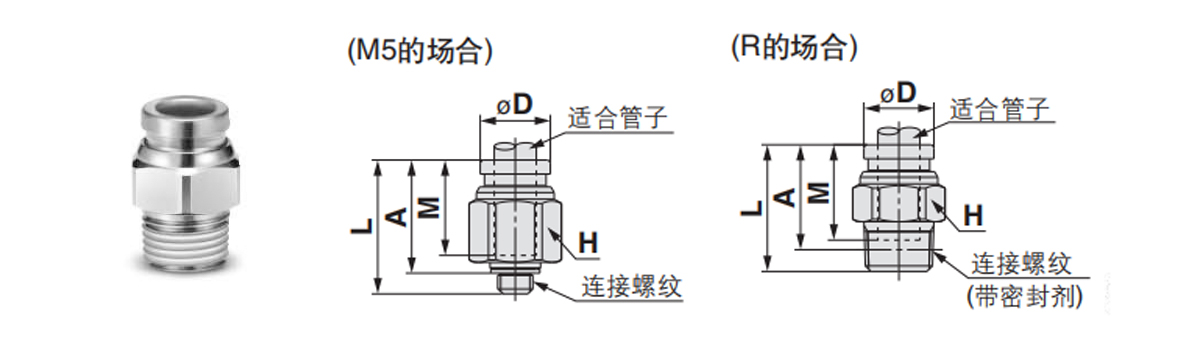

  • Conector recto: KQB2H
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    R,M     		modelo H
    (lados opuestos hexagonales)     		ØD Nota 1) L A※ M Nota 2) Área de sección transversal efectiva mm² Calidad g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensiones de referencia después de atornillar el tornillo.
    Nota 1) Ø indica el diámetro máximo.
    Nota 2) Indica el valor cuando se utiliza tubería FEP.
    Ø16 indica el valor cuando se utiliza únicamente tubo de nailon.

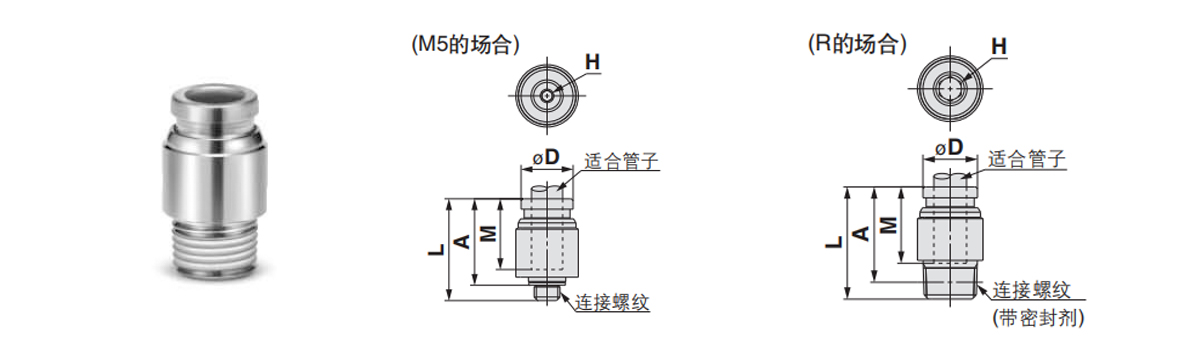

    Conector recto con casquillo hexagonal: KQB2S
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    R,M     		modelo H
    (lados opuestos hexagonales)     		ØD Nota 1) L A※ M Nota 2）Tarifa efectiva Área mm² Calidad g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensiones de referencia después de atornillar la rosca.
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

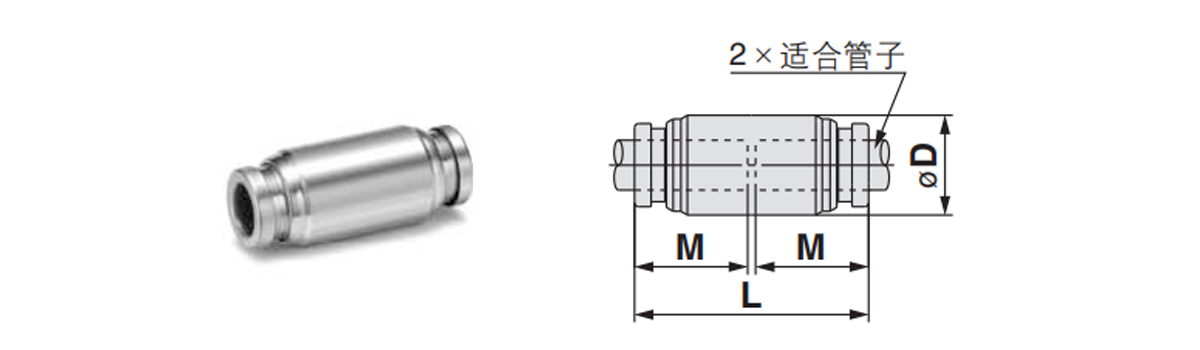

    Conector recto: KQB2H
    Adecuado para diámetro exterior de tubería mm modelo ØD Nota 1) L M Nota 2) Área de sección transversal efectiva mm² Calidad g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

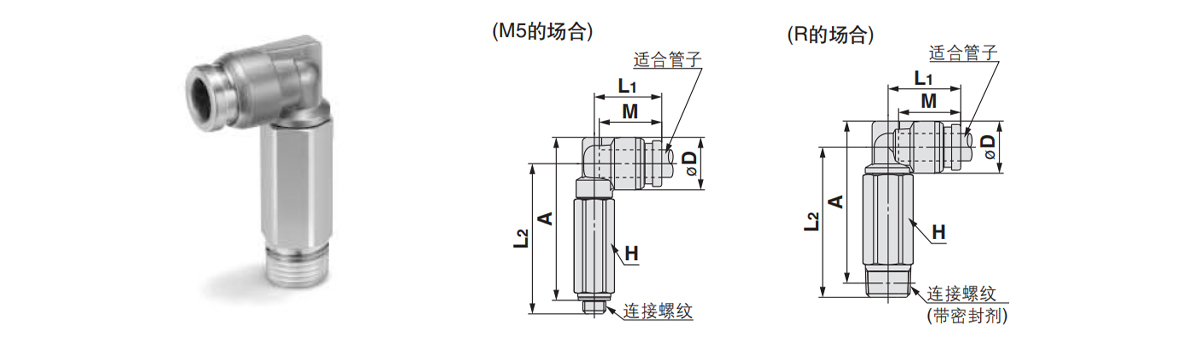

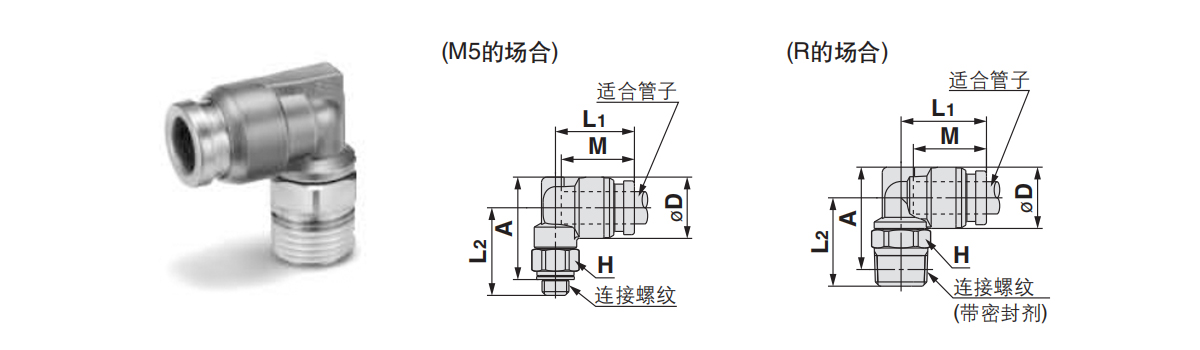

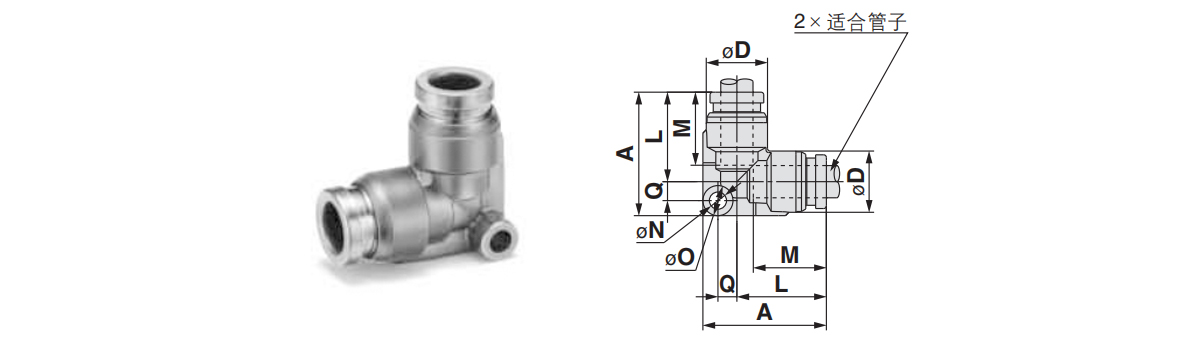

    Codo: KQB2L
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    R,M     		modelo H
    (lados opuestos hexagonales)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Área de sección transversal efectiva mm 2     		Calidad g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensiones de referencia después de atornillar la rosca R.
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utiliza tubo de nailon.

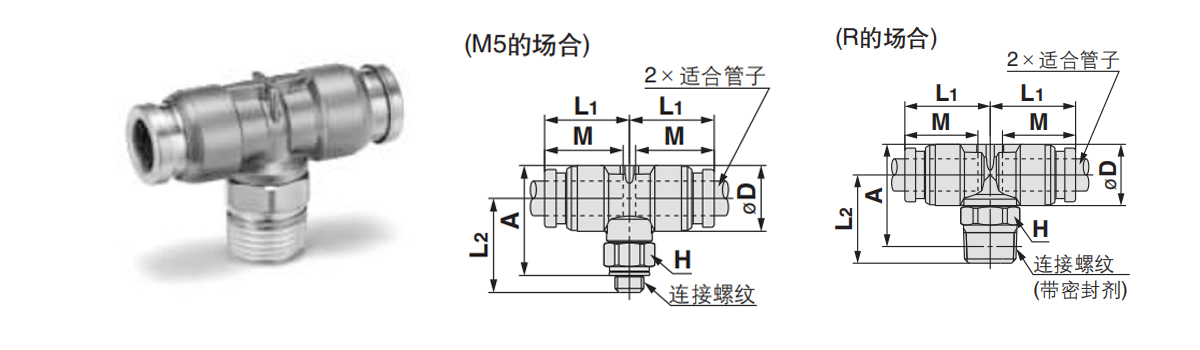

    Conector en forma de T de doble tubo: KQB2T
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    R,M     		modelo H
    (lados opuestos hexagonales)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensiones de referencia después de atornillar la rosca R.
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

    Codo en ángulo recto: KQB2L
    Adecuado para diámetro exterior de tubería mm modelo Nota 1)
    6D     		L A Q M ØN O Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø18 indica valores cuando se utilizan únicamente tubos de nailon.

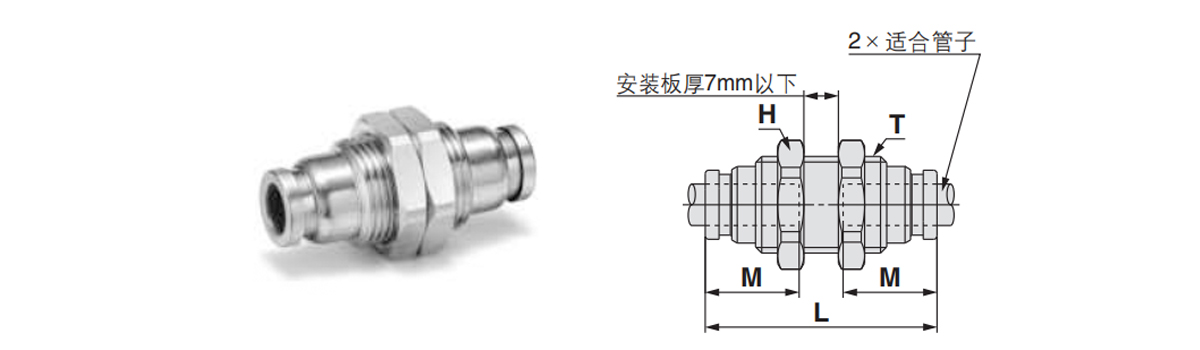

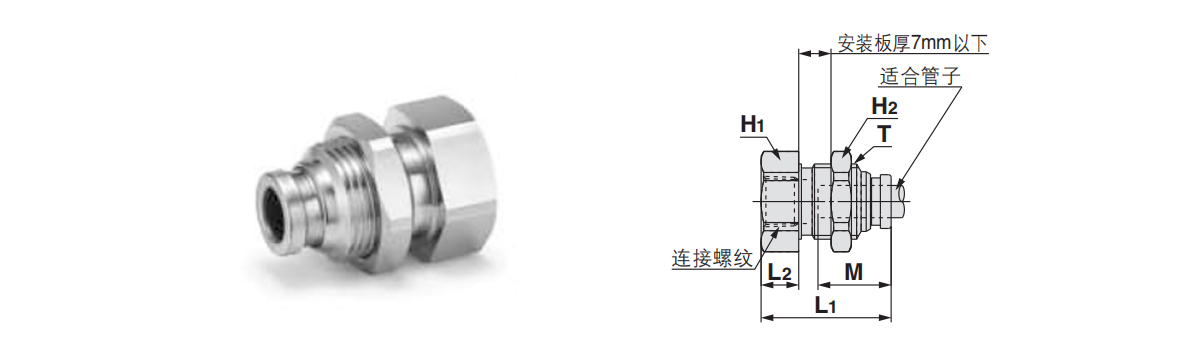

    Conector recto para montaje en panel: KQB2E
    Adecuado para diámetro exterior de tubería mm modelo T
    (M)     		H
    (lados opuestos hexagonales)     		L Orificios de montaje M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Nota: Los valores indican los de los tubos FEP.
    Ø16 indica valores solo para tubos de nailon.

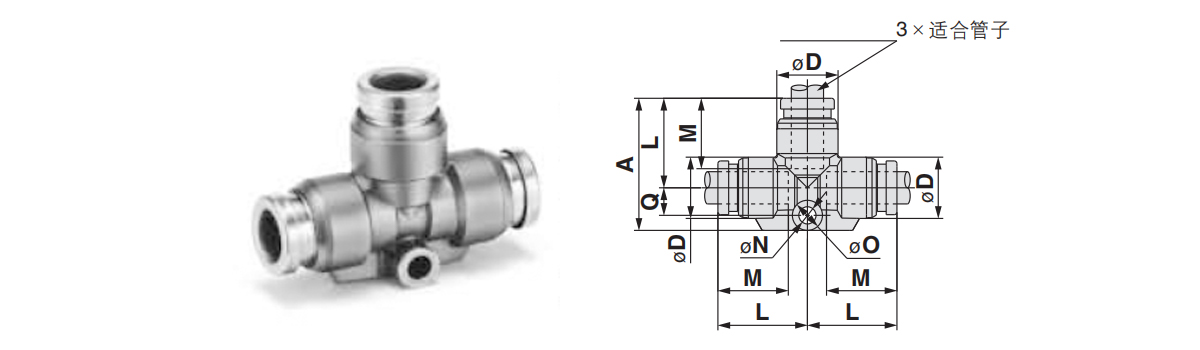

    Accesorio de tubería en forma de T: KQB2T
    Adecuado para diámetro exterior de tubería mm modelo Nota 1)
    D     		L A Q M ØN ØO Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

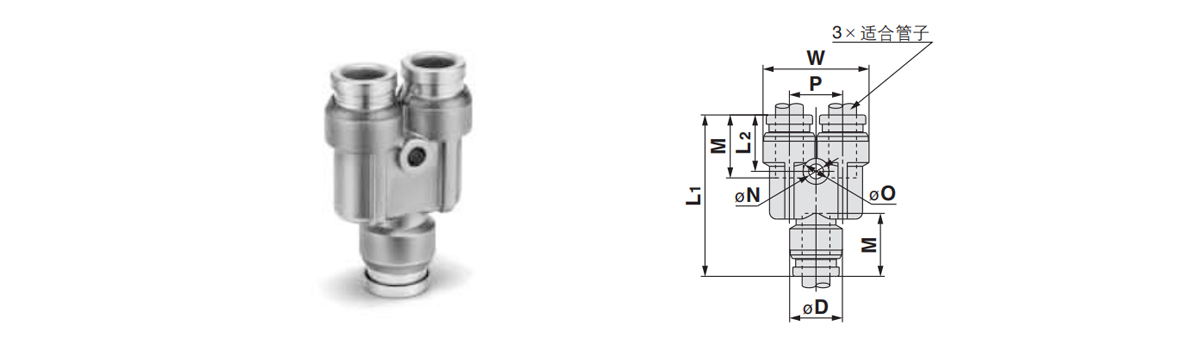

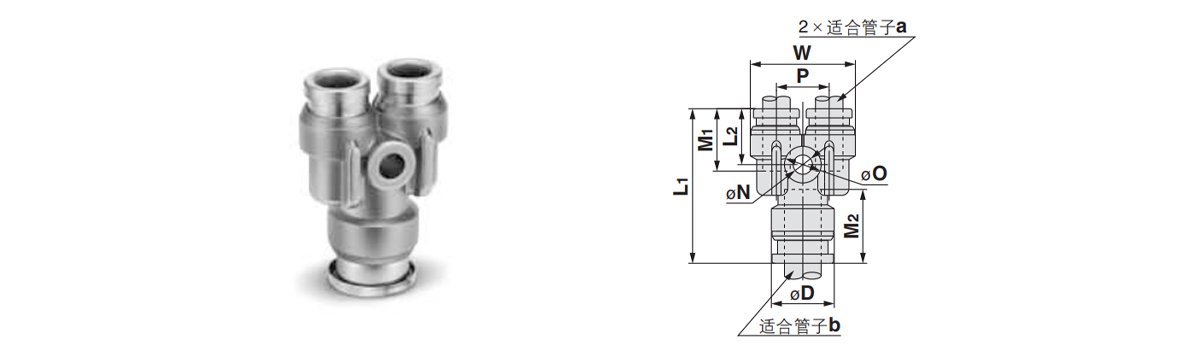

    Accesorio de tubería en forma de Y: KQB2U
    Adecuado para diámetro exterior de tubería mm modelo Nota 1)
    ØD     		W L1 L P M ØN 60 Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nota 1)②ØD means maximum diameter.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

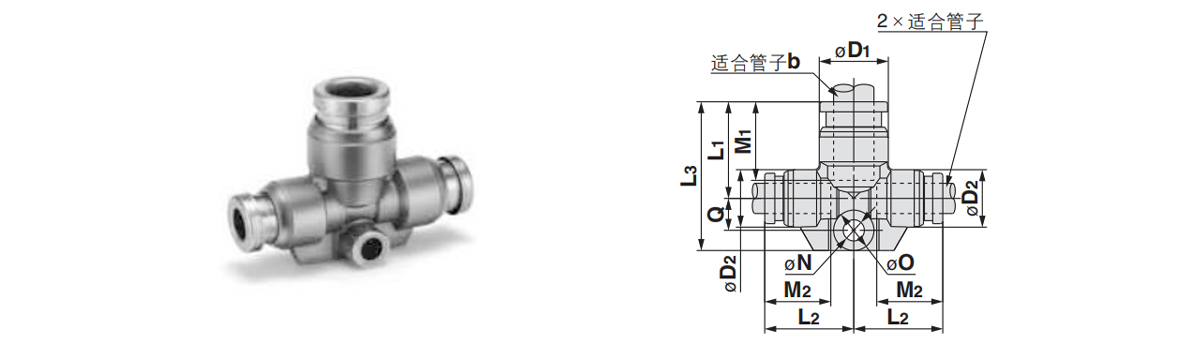

    Camiseta reductora: KQB2T
    Adecuado para diámetro exterior de tubería mm modelo Nota 1)
    ØD1     		Nota 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nota 1) ØD1, ØD2  means maximum diameter.
    Nota 2) Indicates values when using FEP pipes.

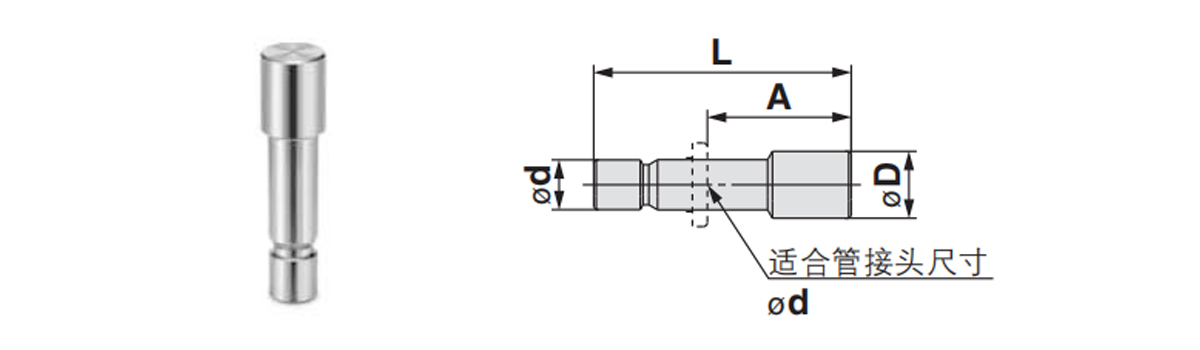

    Enchufe: KQB2R
    Adecuado para diámetro exterior de tubería mm Tamaño adecuado de junta de tubería od modelo ØD Nota 1) L A M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.

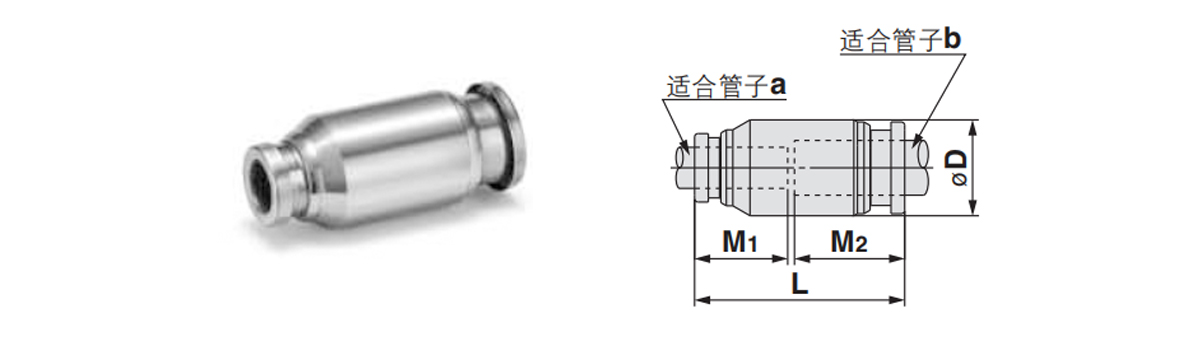

    Tubo recto reductor: KQB2H
    Adecuado para diámetro exterior de tubería mm modelo ØD Nota 1) L M1 M2 Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.

    Accesorio reductor de tubería en forma de Y: KQB2U
    Adecuado para diámetro exterior de tubería mm modelo Nota 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indicates values when using FEP pipes.

    Conector de tubo recto con rosca interna para montaje en panel: KQB2E
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    pe     		modelo T
    (M)     		Lados opuestos del hexágono L1 L2 Orificio de montaje M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Hi H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Nota: Los valores indican los de los tubos FEP.
    Ø16 indica valores solo para tubos de nailon.

    Codo largo: KQB2W
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    R,M     		modelo H
    Lados opuestos hexagonales     		ØD Nota 1) L1 L A※ M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensiones de referencia después de atornillar la rosca F.
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø18 indica valores cuando se utilizan únicamente tubos de nailon.

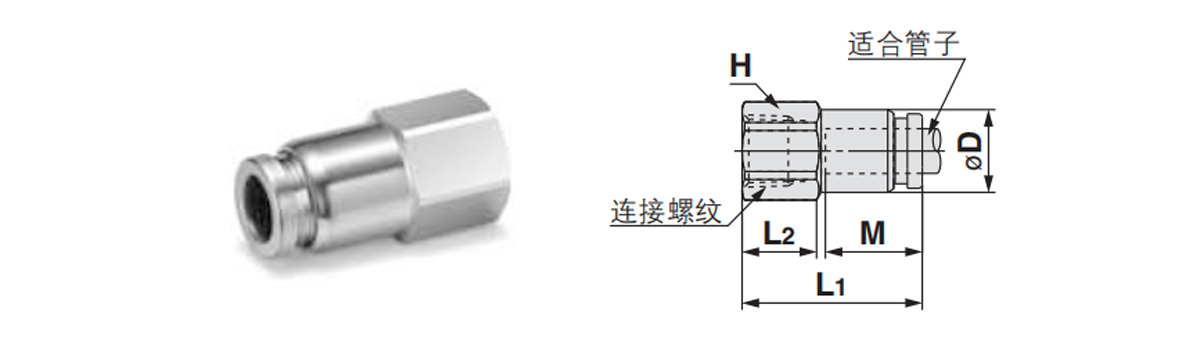

    Rosca interna recta: KQB2F
    Adecuado para diámetro exterior de tubería mm holalo de conexión
    RC     		modelo H
    (Lados opuestos hexagonales)     		ØD Nota 1) L1 L2 M Nota 2)
    Área de sección transversal efectiva mm²     		Calidad g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nota 1) ØD significa diámetro máximo.
    Nota 2) Indica valores cuando se utilizan tubos FEP.
    Ø16 indica valores cuando se utilizan únicamente tubos de nailon.

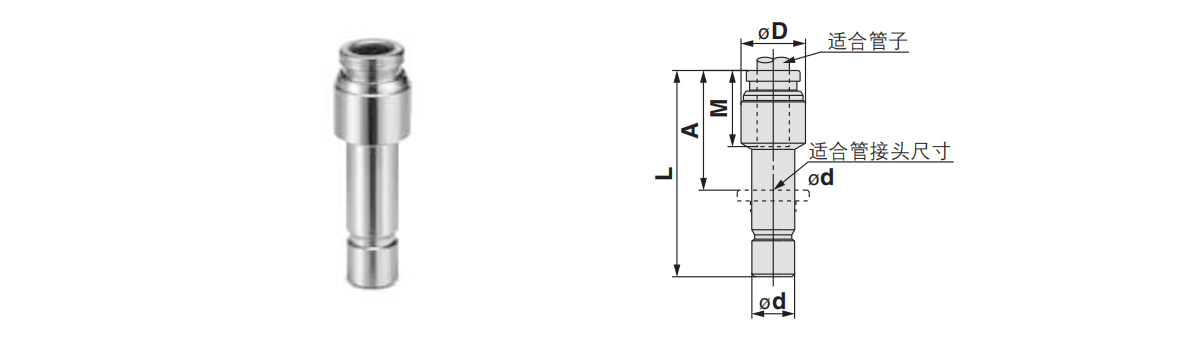

    Enchufe: KQG2P
    Tamaño adecuado de junta de tubería od modelo ØD L A Calidad g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Productos relacionados

Blog y noticias

Nuestras últimas noticias y
Blog

Ver más

La calidad auténtica y confiable se destaca naturalmente.

La elección proviene de la confianza, y la cooperación proviene de la honestidad.

  • P: ¿Qué tan pronto podemos recibir una respuesta después de enviarle una consulta?

    Le responderemos dentro de las 24 horas posteriores a la recepción de la consulta en días hábiles.

  • P: ¿Es usted un fabricante directo o una empresa comercial?

    Somos un fabricante y tenemos nuestro propio departamento de ventas internacionales. Para que podamos producir y vender todo nosotros mismos.

  • P: ¿Pueden hacer productos personalizados?

    Sí, podemos desarrollar y producir productos según los dibujos o muestras proporcionados por los clientes.

  • P: ¿Cómo garantiza su empresa la calidad del producto?

    En primer lugar, haremos la inspección después de cada proceso. Para los productos terminados, haremos una inspección del 100% de acuerdo con los requisitos del cliente y el estándar internacional.

  • P: ¿A dónde se exportan principalmente sus productos?

    Nuestros productos se exportan principalmente a Alemania, Estados Unidos, Dinamarca y más de una docena de países de Europa y América del Norte
