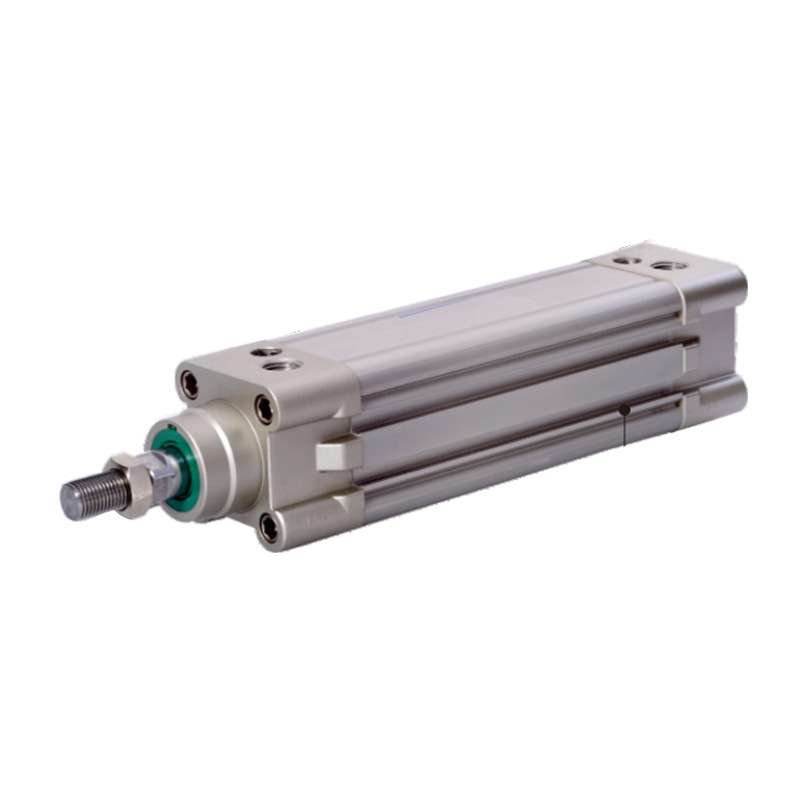

Cilindro estándar serie SE (sin tipo de barra de acoplamiento)
  • Cilindro estándar serie SE (sin tipo de barra de acoplamiento)
Cilindro estándar

Cilindro estándar serie SE (sin tipo de barra de acoplamiento)

1. El sello del pistón adopta una estructura de sellado bidireccional de forma especial con tamaño compacto y función de almacenamiento de aceite;
2. Tubo de aluminio cuadrado, sin tirante, buen rendimiento anticorrosión;
3. El ajuste del amortiguador del cilindro es estable;
4. Cilindros y accesorios de instalación de cilindros de varias especificaciones están disponibles para que los clientes elijan.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindros estándar serie CA2
SIGUIENTE：Cilindro estándar serie SI (sin tipo de barra de acoplamiento)
  • Diámetro interior (mm) 32 40 50 63 80 100 125
    Modo de funcionamiento tipo alternativo
    Medio de trabajo Aire (filtrado a través de un filtro de 40 μm)
    tipo fijo Serie SE Tipo básico FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Serie SE D, SE J Tipo básico FA LB TC TCM1 TCM2 FTC
    Rango de presión de funcionamiento 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Resistencia a la presión garantizada 1,5 MPa (215 psi) (15 bar)
    Temperatura de trabajo °C -20~70
    Rango de velocidad de funcionamiento mm/s 30~800 30~500
    Rango de tolerancia de viaje 0~250 60251~1000 151001~1500 20
    Tipo de búfer Amortiguador ajustable
    Carrera del tope mm 27 30 36 40
    *Diámetro de toma de posesión PT1/8 PT1/4 PT3/8 PT1/2
    *Los tipos de rosca NPT y G están disponibles para la conexión.

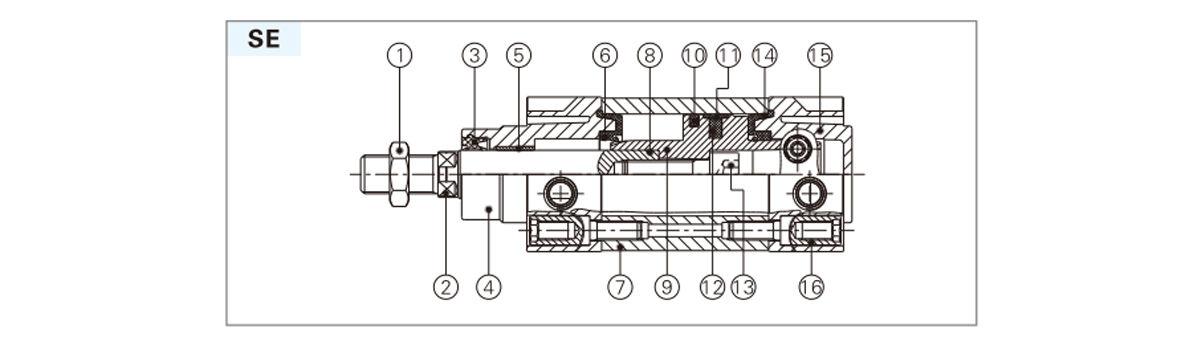

  • Nombre Materialeses Nombre Materialeses
    1 nuez Acero al carbono/acero inoxidable 9 pistón aleación de aluminio
    2 pistón rod Varilla abrasiva cromada dura S45C 10 pistón O-ring TPU
    Acero inoxidable Material resistente al desgaste
    3 Junta tórica de la cubierta frontal TPU 11 usar anillo Plástico (φ100 o menos)
    4 portada aleación de aluminio 12 Imán Caucho (otros)
    5 Buje Material resistente al desgaste 13 Perno hexagonal acero al carbono
    6 Junta tórica de amortiguación TPU 14 Almohadilla de sellado del amortiguador TPU
    7 Cuerpo del cilindro aleación de aluminio 15 Contraportada aleación de aluminio
    8 pistón rod O-ring NBR 16 Tuerca de soporte Acero al carbono/acero inoxidable

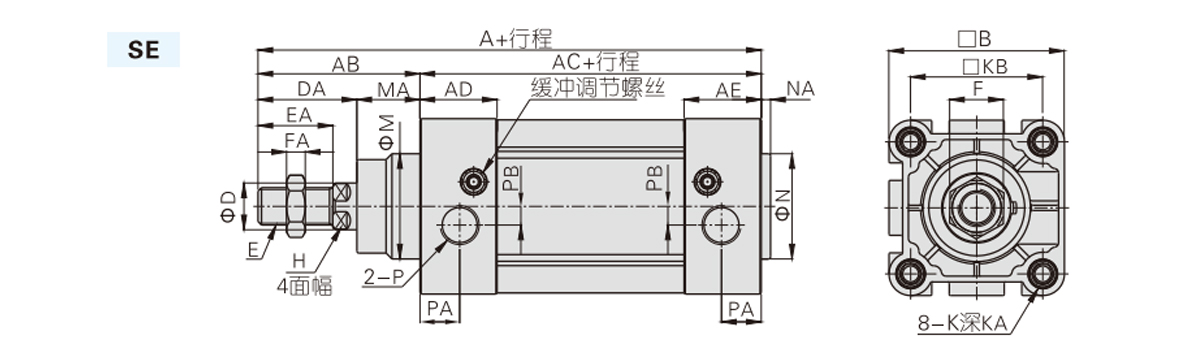

    Diámetro/símbolo del cilindro A AB aire acondicionado ANUNCIO AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Nota: Las dimensiones del tipo magnético y del tipo no magnético son las mismas.

    Diámetro/símbolo del cilindro A AB aire acondicionado DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Nota: Las dimensiones de los tipos magnéticos y no magnéticos son las mismas. Las dimensiones no especificadas son las mismas que las de los tipos estándar SI.
