Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50) Proveedores

Inicio / Productos / Componentes de vacío / Ventosa de vacío / Ventosa de vacío serie ZP con anillo de bloqueo, adaptador y soporte amortiguador / Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50)

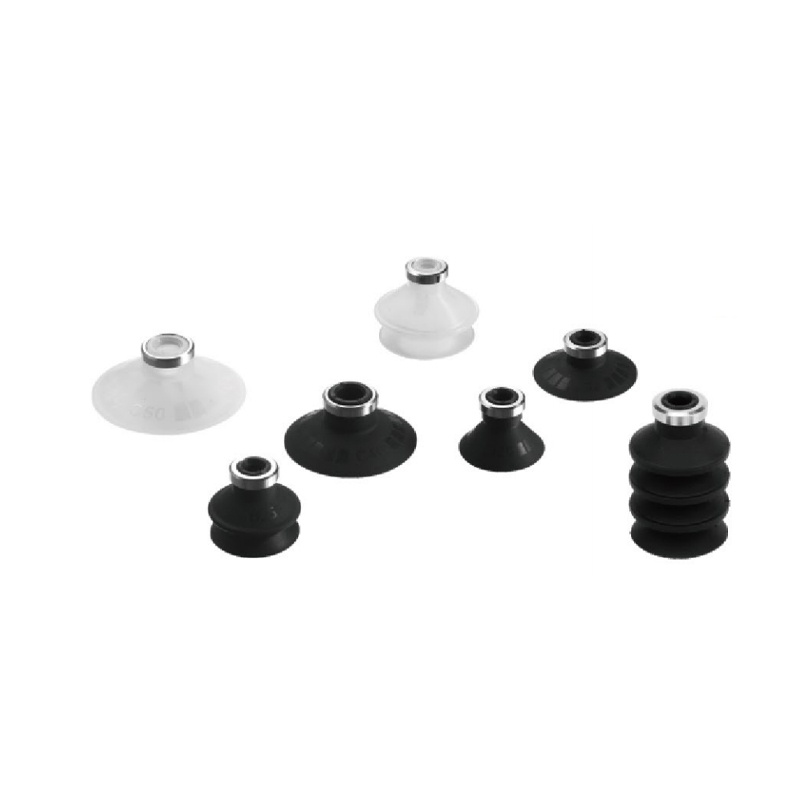

Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50) Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50)
  • Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50)
  • Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50)
Ventosa de vacío serie ZP con anillo de bloqueo, adaptador y soporte amortiguador

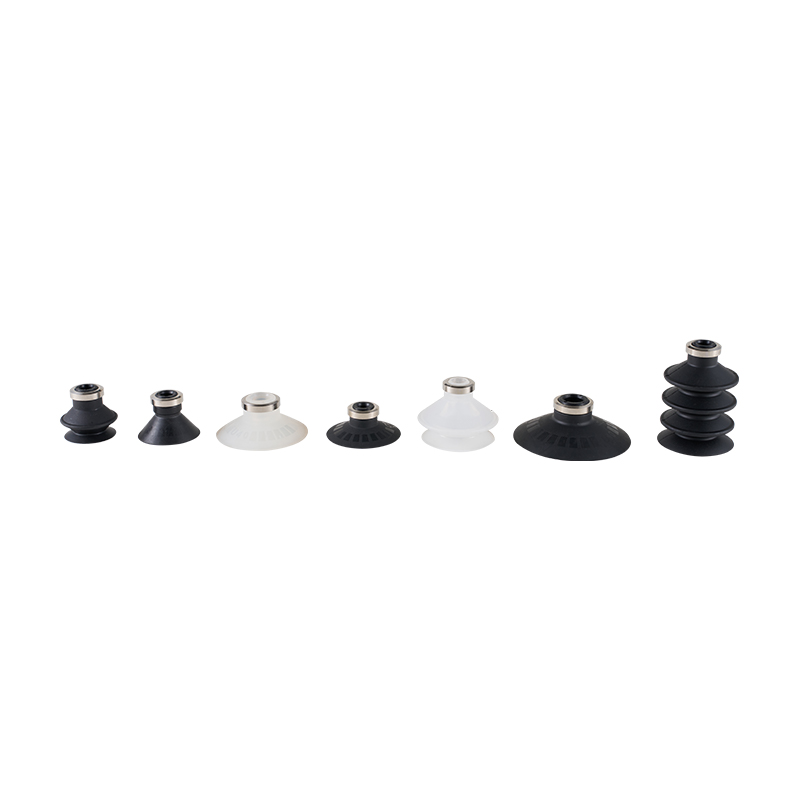

Ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50)

La ventosa de vacío serie ZP con anillo de bloqueo (Ø9 ~ Ø50) es un componente central diseñado para mejorar la estabilidad del agarre por vacío. Su exclusiva estructura de anillo de bloqueo anular puede limitar eficazmente la libertad de la pieza de trabajo durante el proceso de adsorción, proporcionando una protección de adsorción confiable para diversos escenarios de manipulación automatizada y posicionamiento de precisión.

Características principales:

Mecanismo de adsorción de bloqueo: El exclusivo diseño del anillo de bloqueo anular forma una restricción física en el estado de trabajo, suprime significativamente la tendencia a la desviación o rotación de la pieza de trabajo cuando se somete a fuerza y mejora la estabilidad direccional del proceso de agarre.

Fiabilidad de adsorción mejorada: La estructura del anillo de bloqueo coopera con la presión negativa del vacío para formar un mecanismo de doble protección, resistiendo eficazmente perturbaciones externas (como aceleración, vibración y colisiones leves) y reduciendo el riesgo potencial de desprendimiento accidental.

Contacto flexible y sellado: El cuerpo de la ventosa suele estar hecho de materiales elásticos específicos para garantizar un ajuste adaptable a la superficie de la pieza de trabajo, formando un sello de vacío eficaz y adaptándose a ligeras fluctuaciones de la superficie.

Optimizado para objetos delgados/pequeños: Esta serie de tamaños (Ø9~Ø50) es particularmente adecuada para agarrar materiales de placas delgadas, piezas pequeñas de precisión o piezas de trabajo livianas con superficies lisas. La estructura del anillo de bloqueo es particularmente crítica para piezas de trabajo que se desplazan o se ven afectadas fácilmente por el flujo de aire.

Universalidad de las aplicaciones de ingeniería: Se usa ampliamente en escenarios que requieren fijación direccional o manejo antirotación, comúnmente usado en ensamblaje de componentes electrónicos, clasificación de piezas pequeñas de moldeo por inyección, transporte de materiales en láminas delgadas (metálicas/no metálicas), automatización de empaques y otros enlaces de procesos.

Las especificaciones cubren necesidades comunes: El rango de diámetro proporcionado cubre los estándares comunes de tamaño de agarre de piezas de trabajo de tamaño pequeño a mediano en el campo de la automatización, lo cual es conveniente para la selección y combinación de ingeniería.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Ventosa de vacío serie ZP con anillo elástico, adaptador y soporte amortiguador (Ø9~Ø50)
SIGUIENTE：Sin artículo siguiente

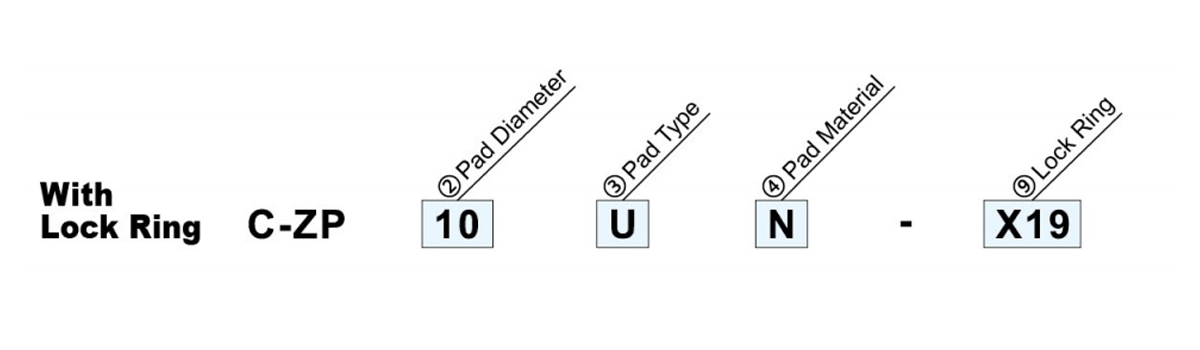

  • ②Diámetro de la almohadilla. (mm)/③Tipo de almohadilla☆ mi* F* G* ④Material     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S goma de silicona
    U Tipo plano - ● ● - ● ● ● - ● ● ● *Consulte la página 4 para ver el material.
    C Tipo plano With Ribs - ● ● - ● ● ● - ● ● ●
    D Profundo - ● - - ● - ● - - ● - ⑨Material
    B fuelle de 2 etapas - ● ● - ● ● ● - ● ● ● nulo Con anillo de bloqueo
    J Fuelles de 34 etapas ● - - ● ● - ● ● - - - X19 Sin anillo de bloqueo
    ●Las mismas letras iniciales indican que el anillo de bloqueo y el adaptador son intercambiables.

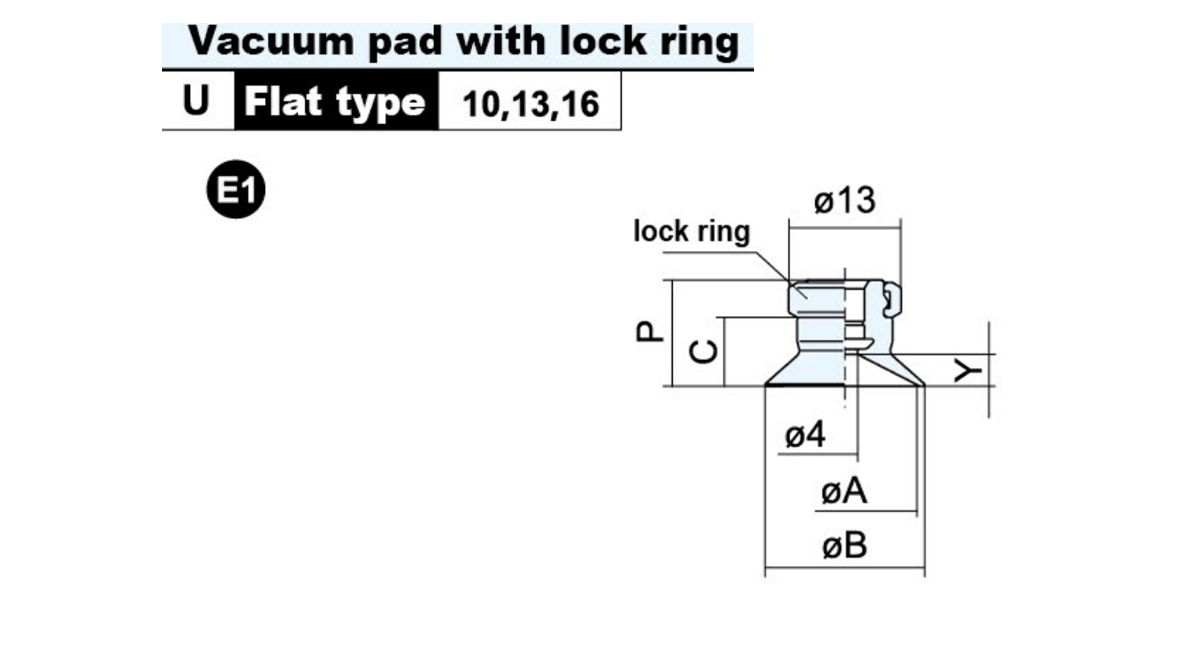

  • modelo ØA ØB C P Y Peso (gramos)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

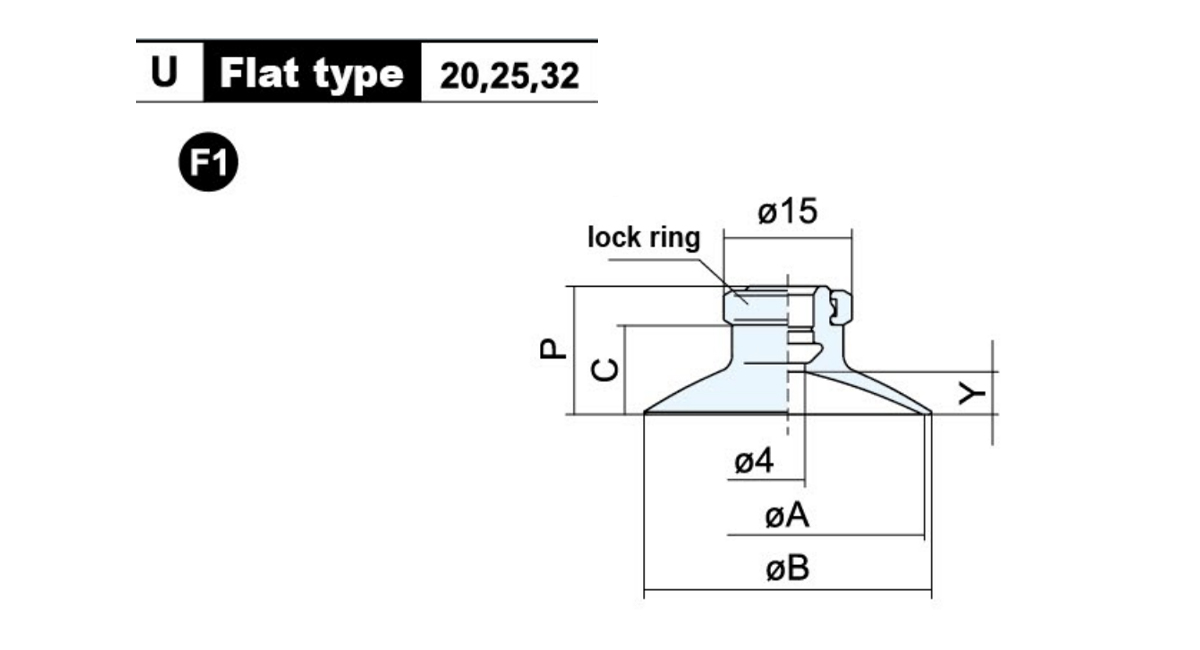

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

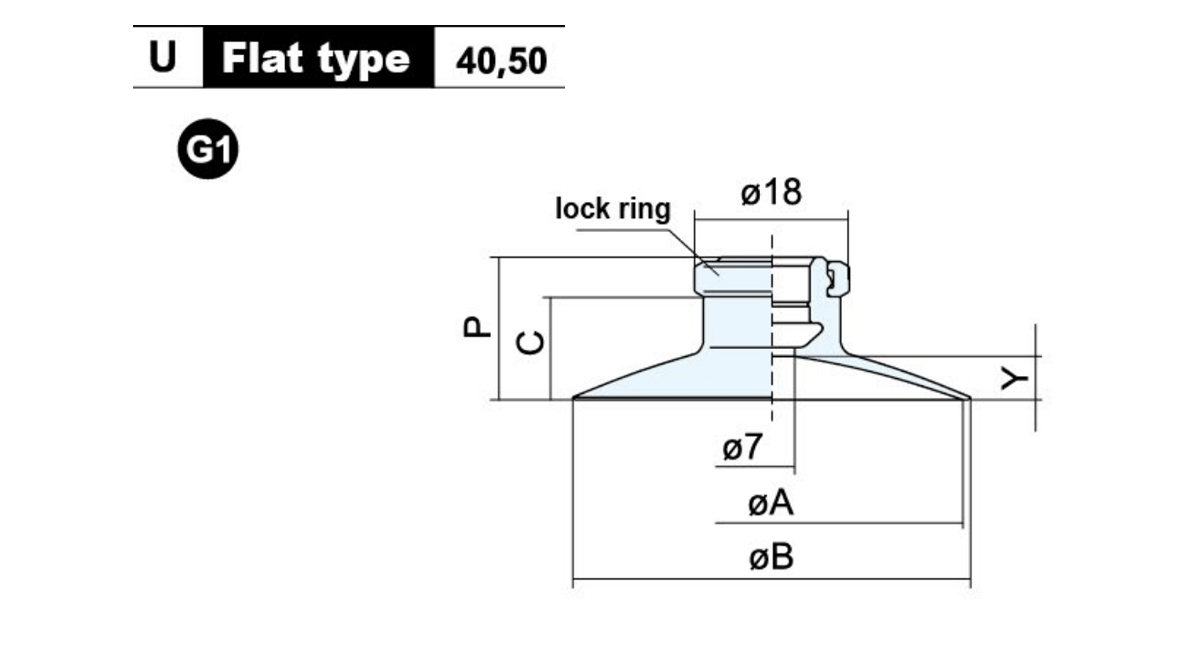

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

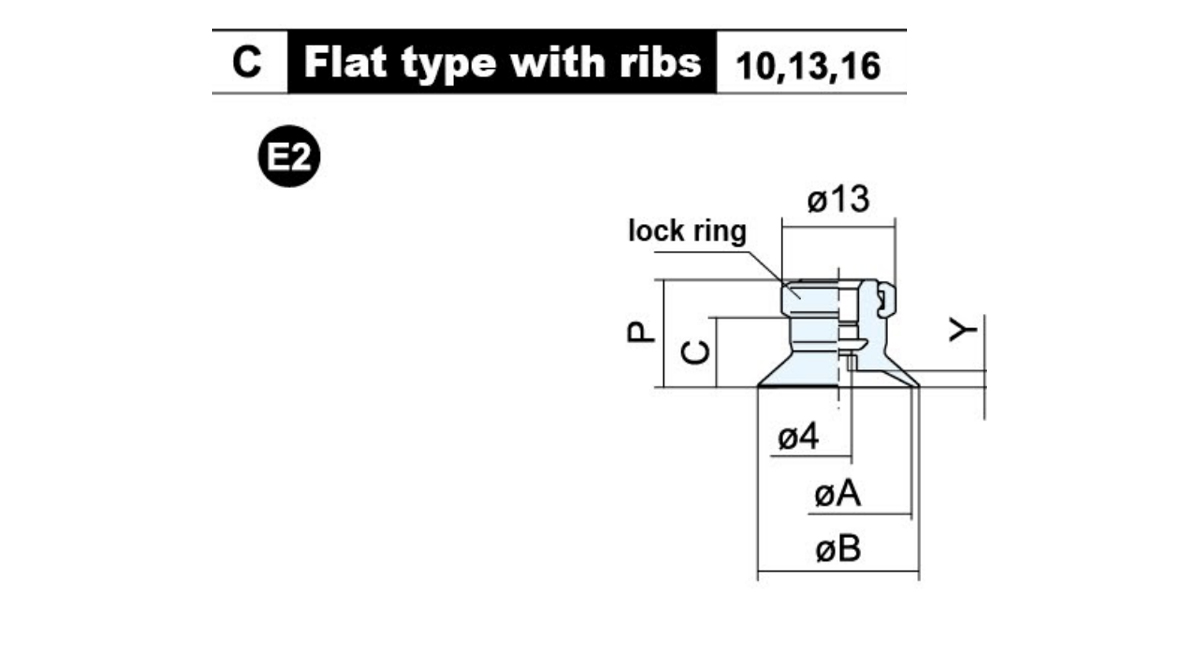

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

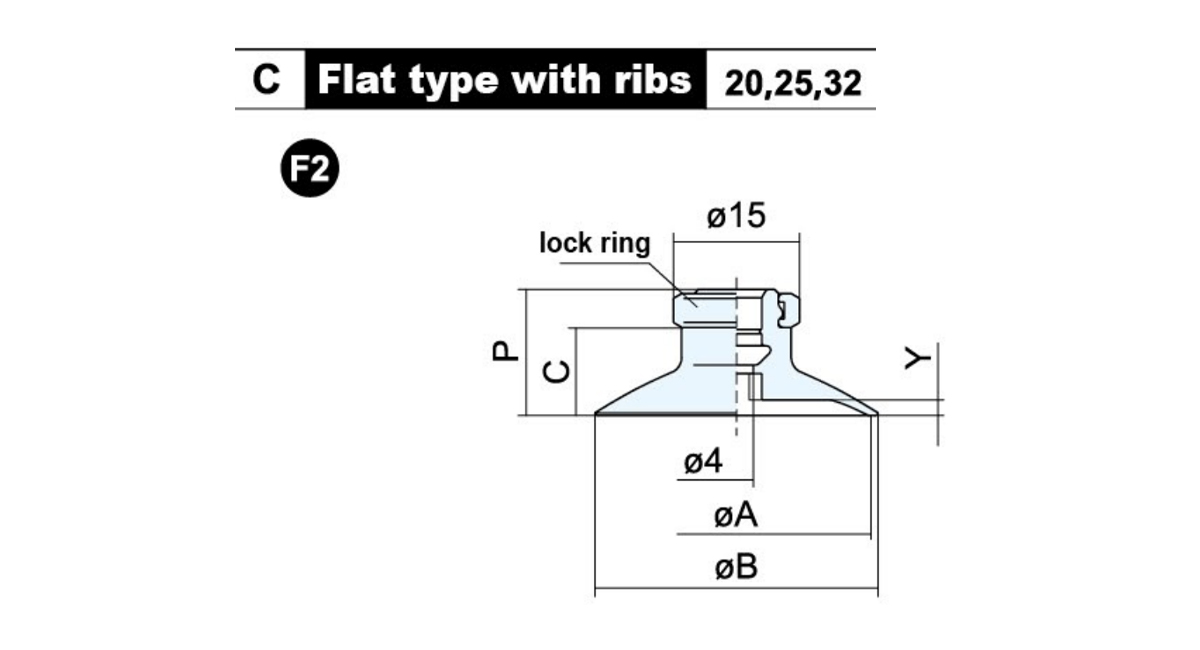

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

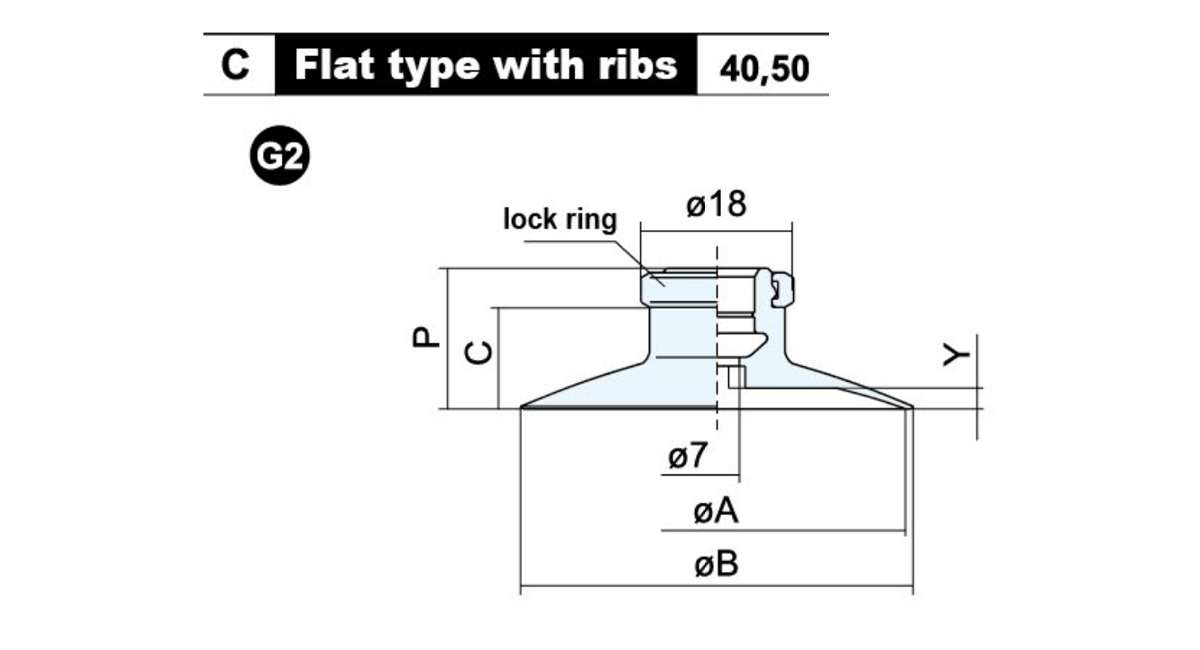

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

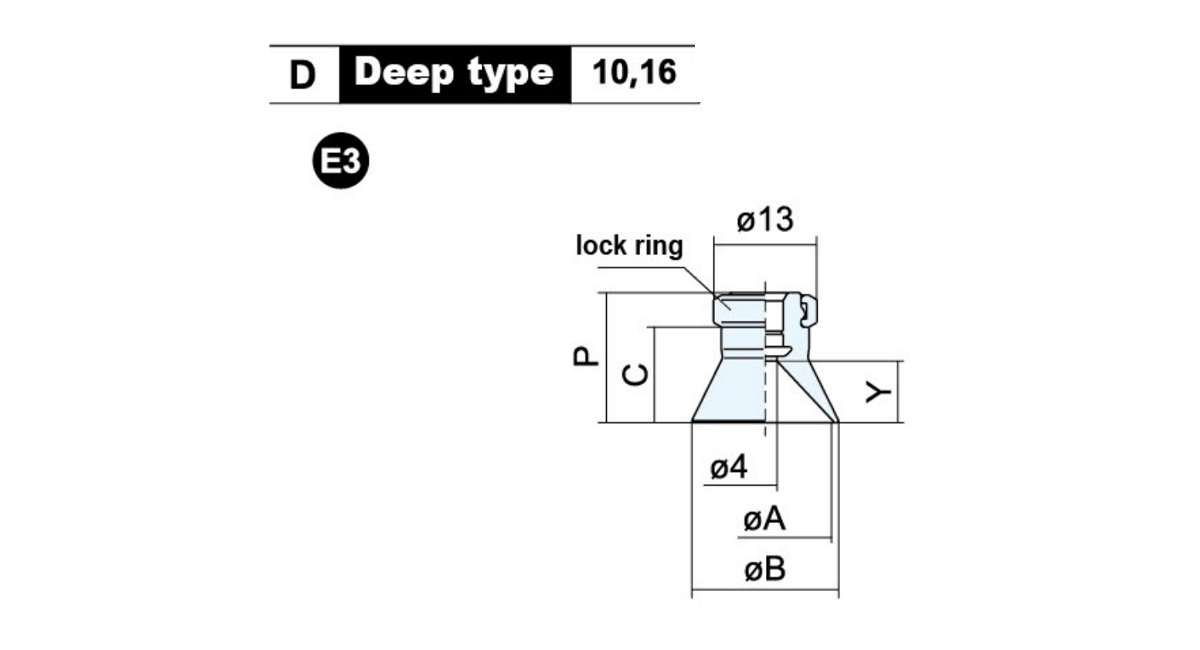

    modelo ØA ØB C P Y Peso (gramos)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

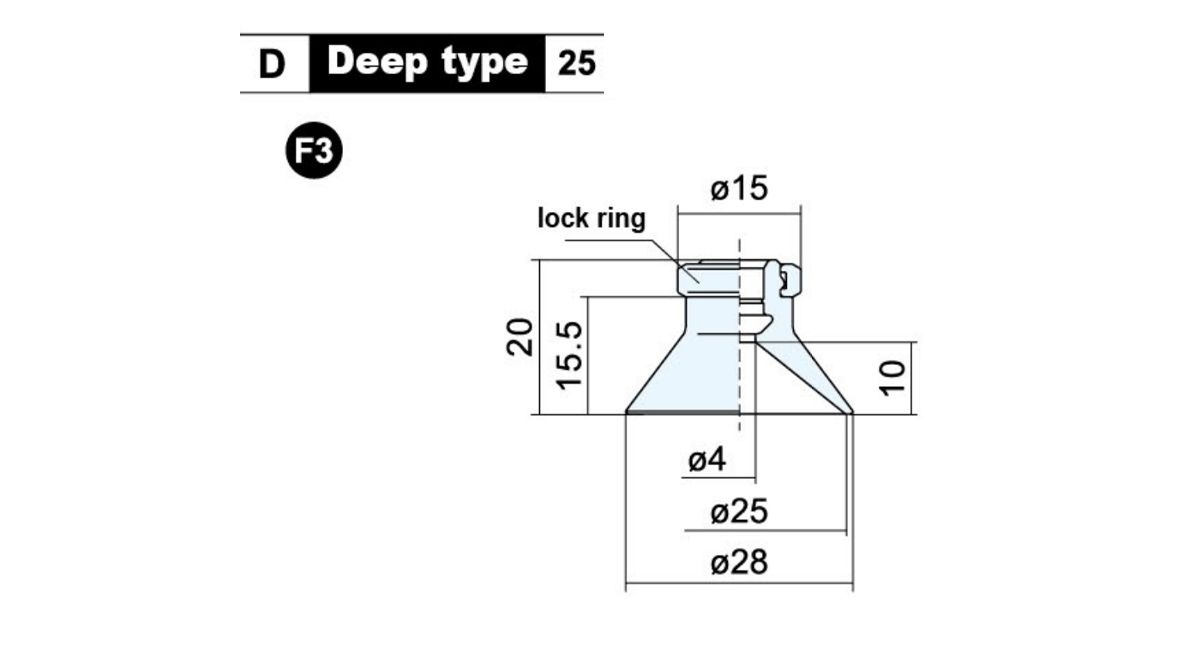

    modelo Peso (g)
    C-ZP25D□ 4.9

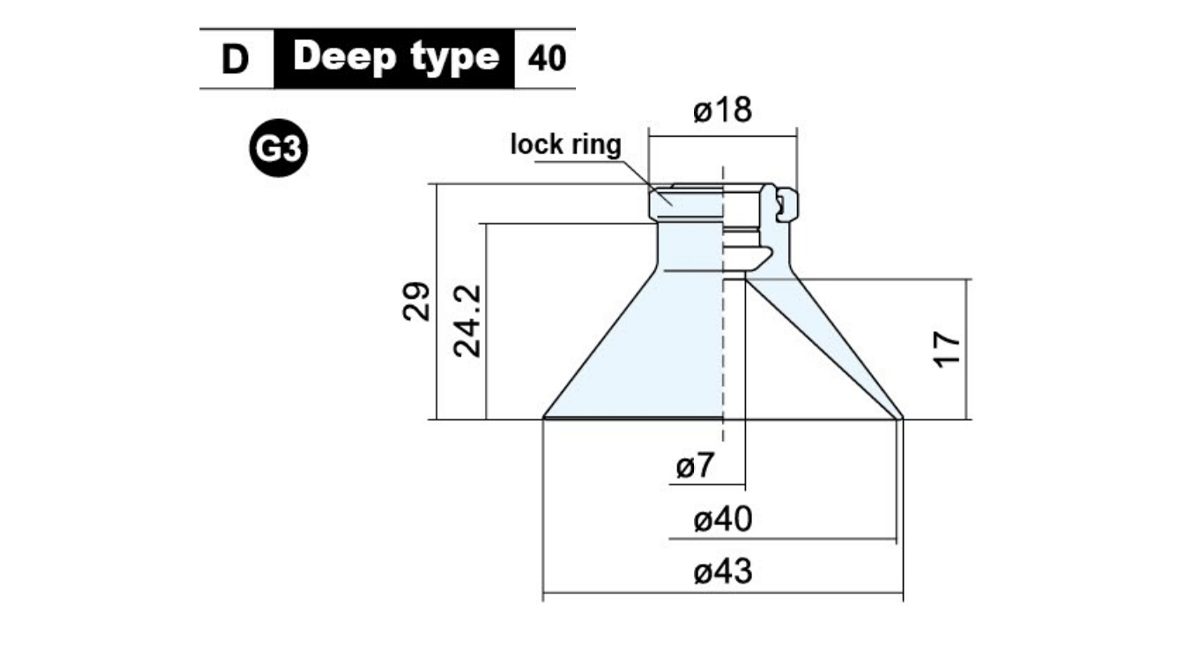

    modelo Peso (g)
    C-ZP40D□ 9.3

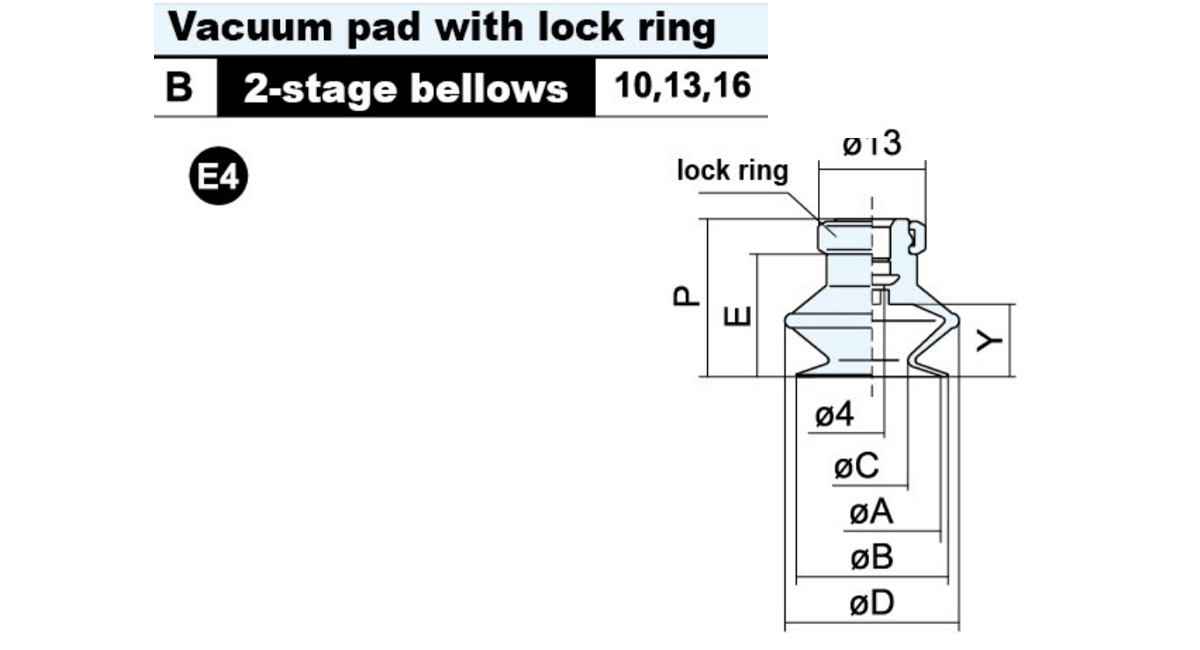

    modelo ØA ØB ØC ØD E P Y Peso (gramos)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

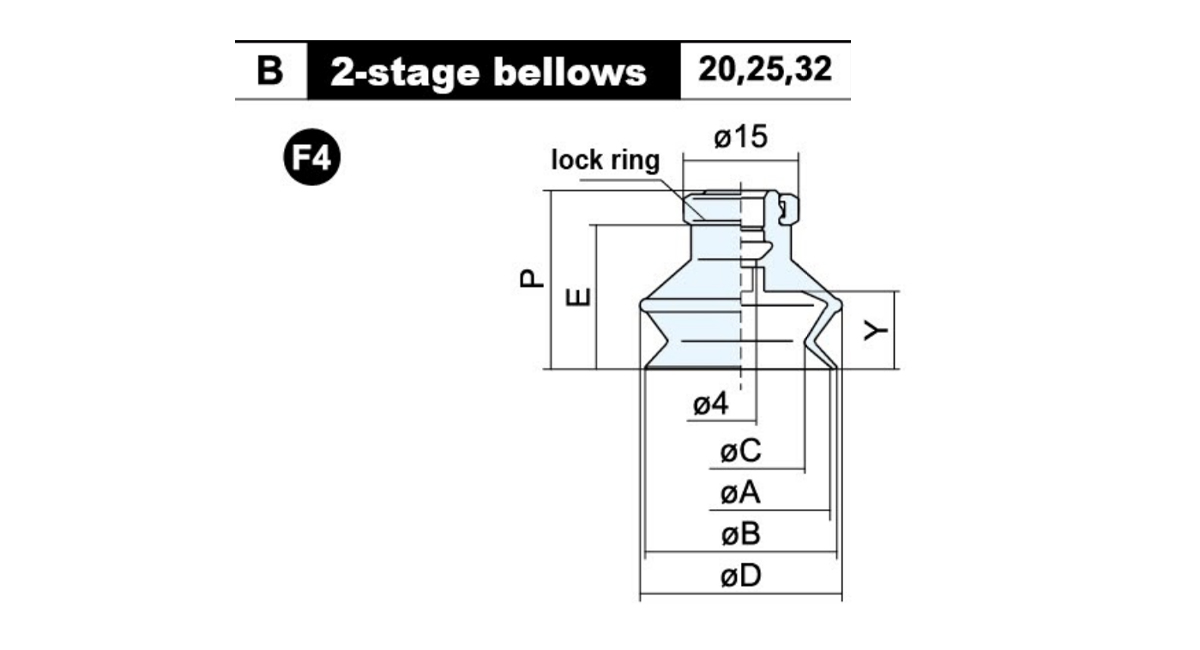

    modelo ØA ØB ØC ØD E P Y Peso (gramos)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

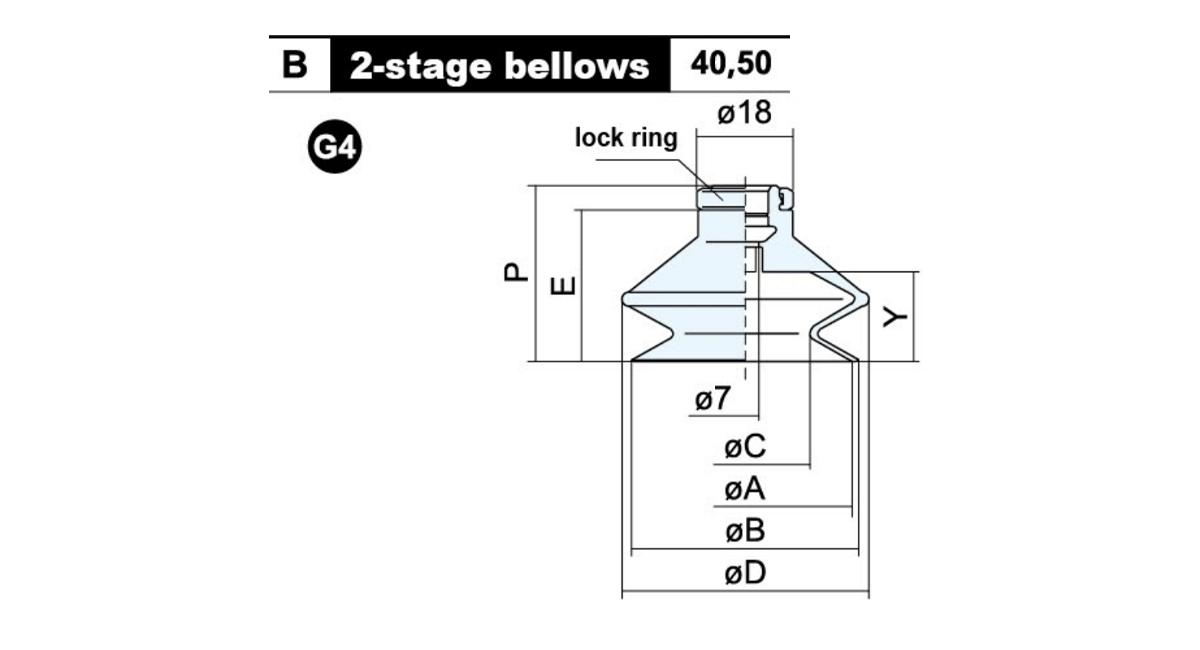

    modelo ØA ØB ØC ØD E P Y Peso (gramos)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

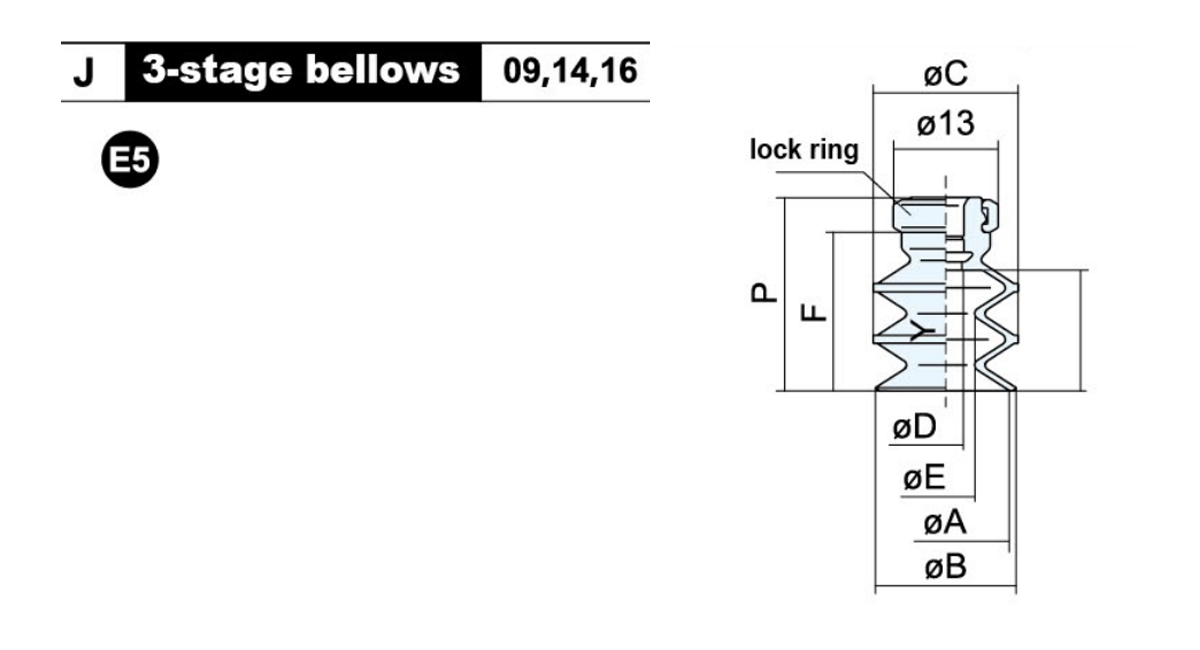

    modelo ØA ØB ØC ØD ØE F P Y Peso (gramos)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

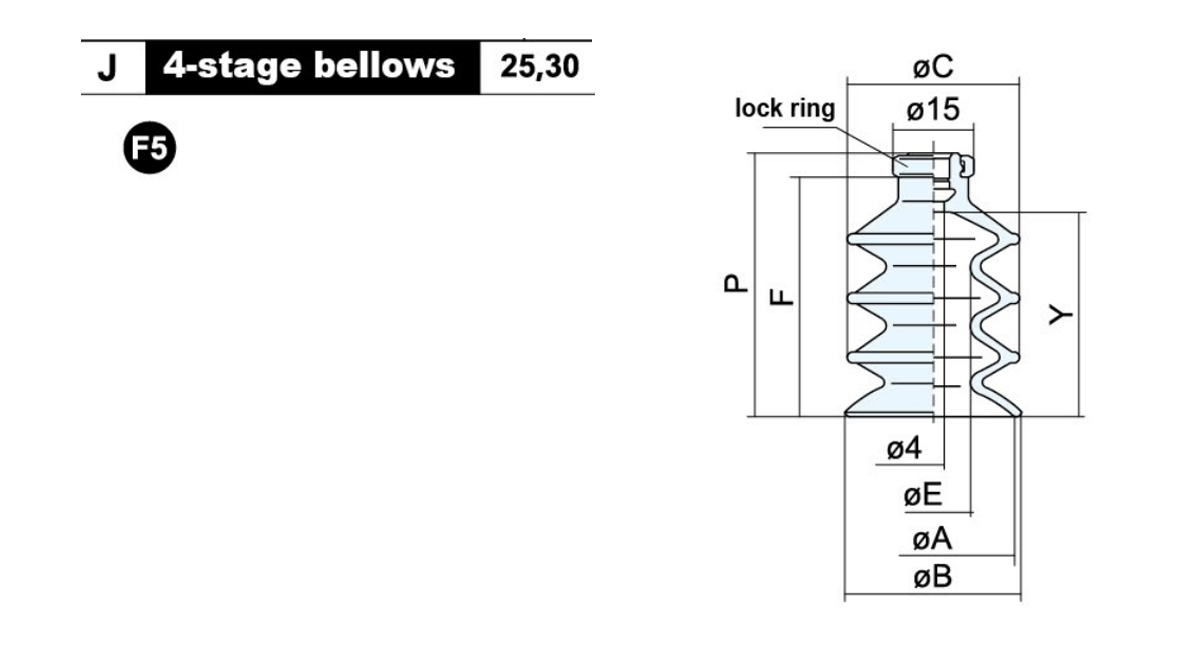

    modelo ØA ØB ØC ØE F P Y Peso (gramos)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

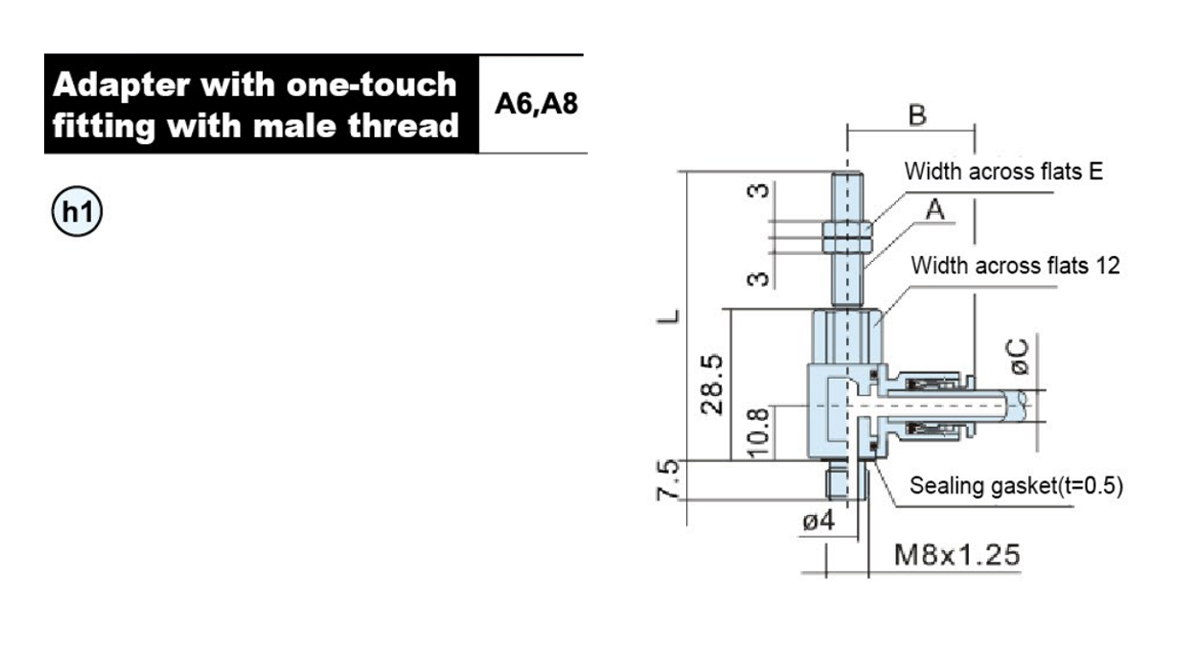

    modelo A B ØC E L Peso (gramos)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

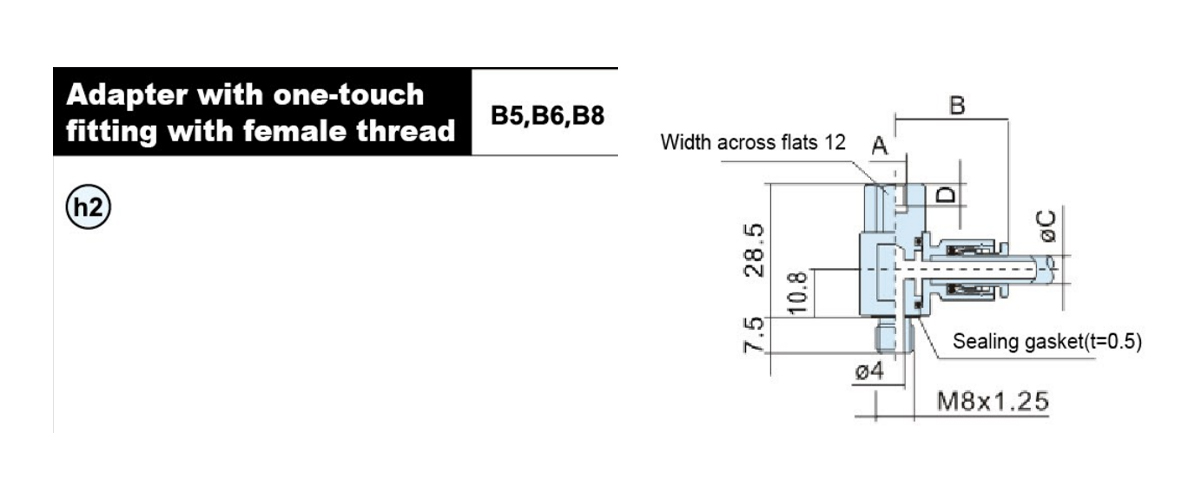

    modelo A B ØC D Peso (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD modelo ØB H L Q Peso (gramos)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

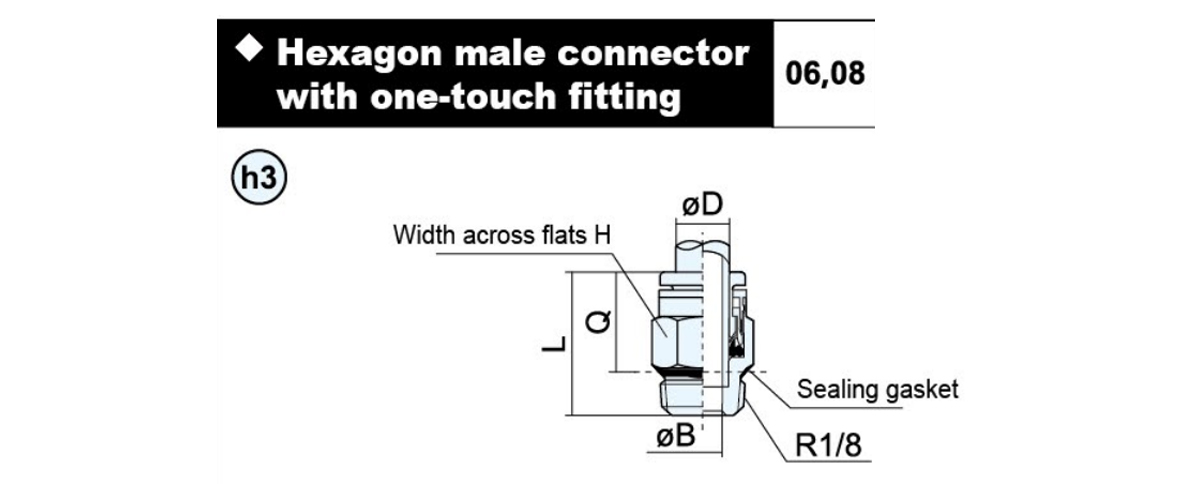

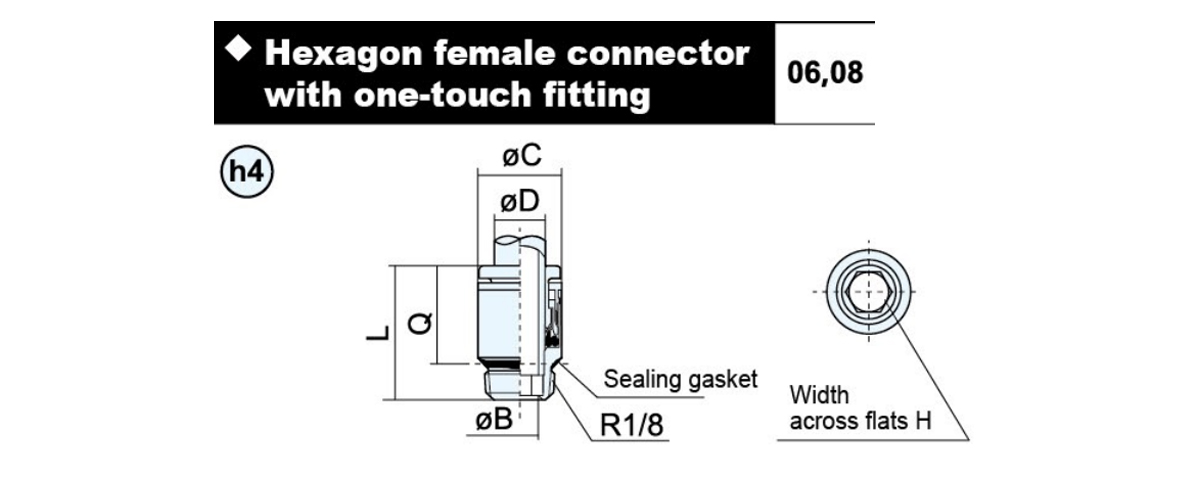

    ØD modelo ØB C H L Q Peso (gramos)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

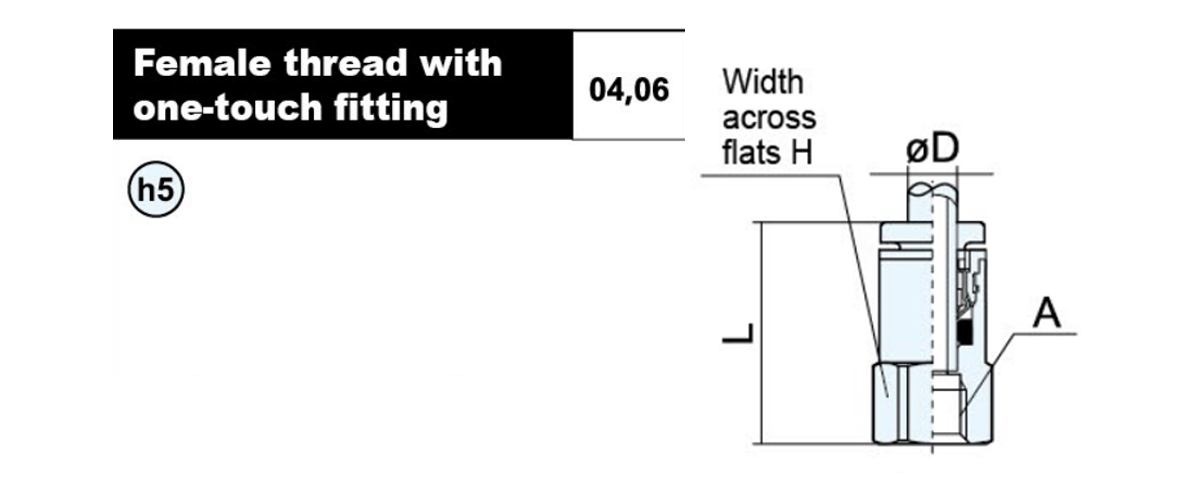

    ØD modelo A H L Peso (gramos)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

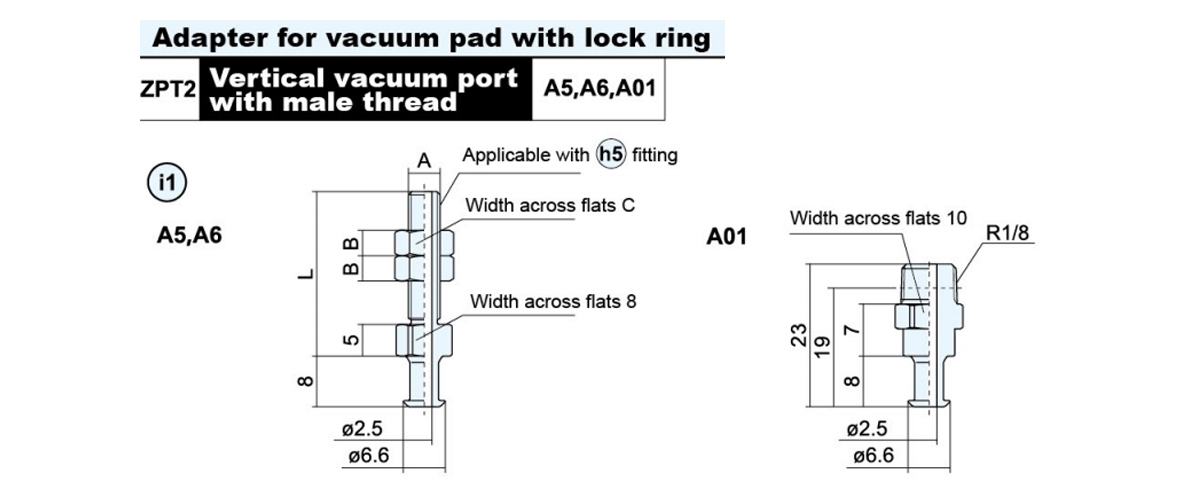

    modeloo de adaptador A B C L Peso (gramos) Almohadilla aplicable
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

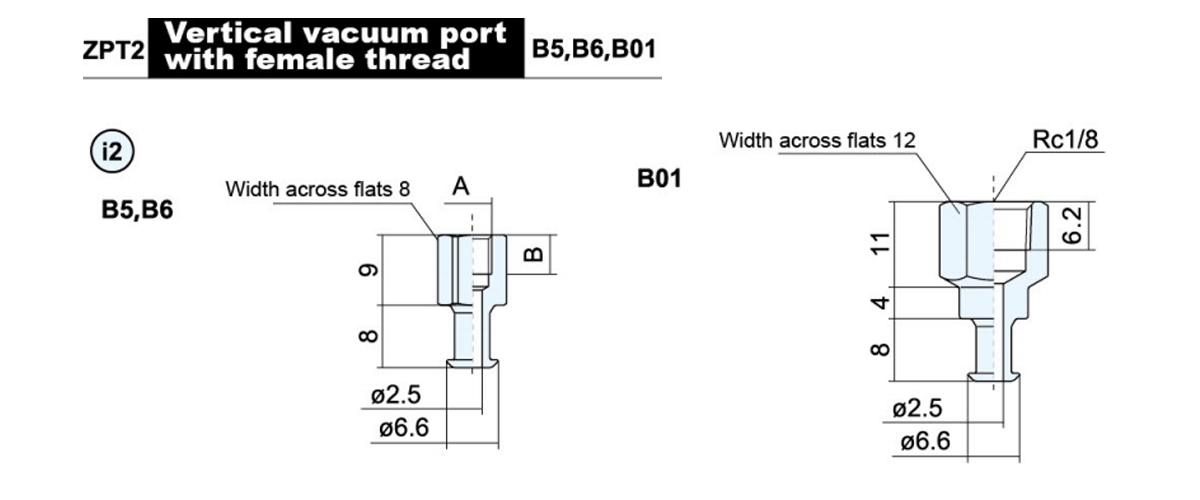

    modeloo de adaptador A B Peso (gramos) Almohadilla aplicable
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

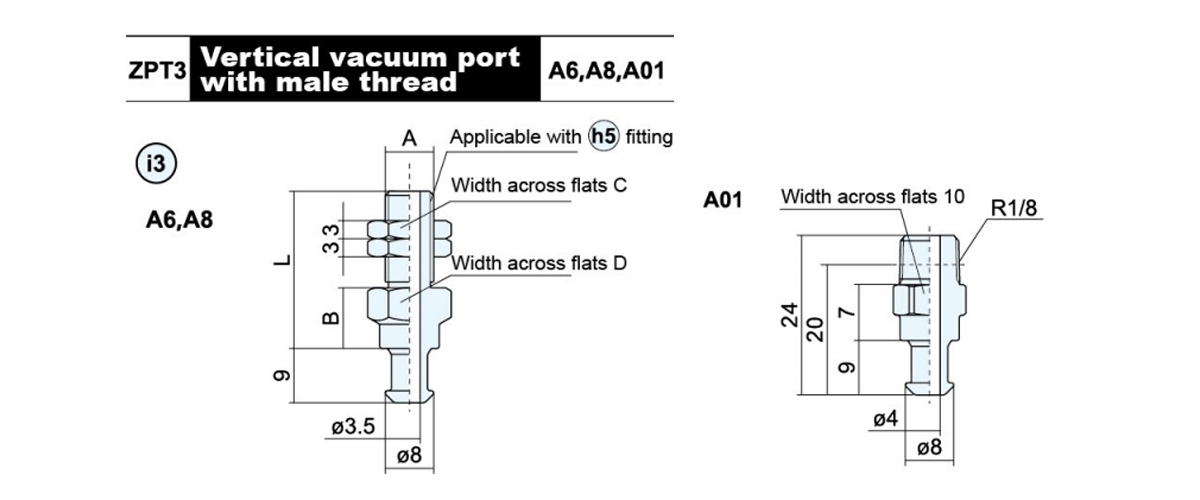

    modeloo de adaptador A B C D L Peso (gramos) Almohadilla aplicable
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

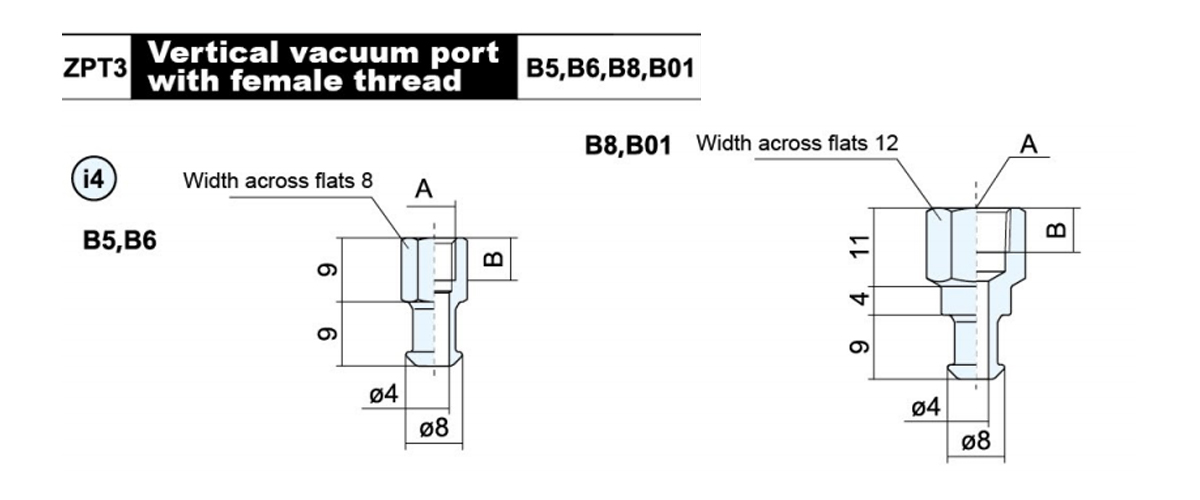

    modeloo de adaptador A B Peso (gramos) Almohadilla aplicable
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

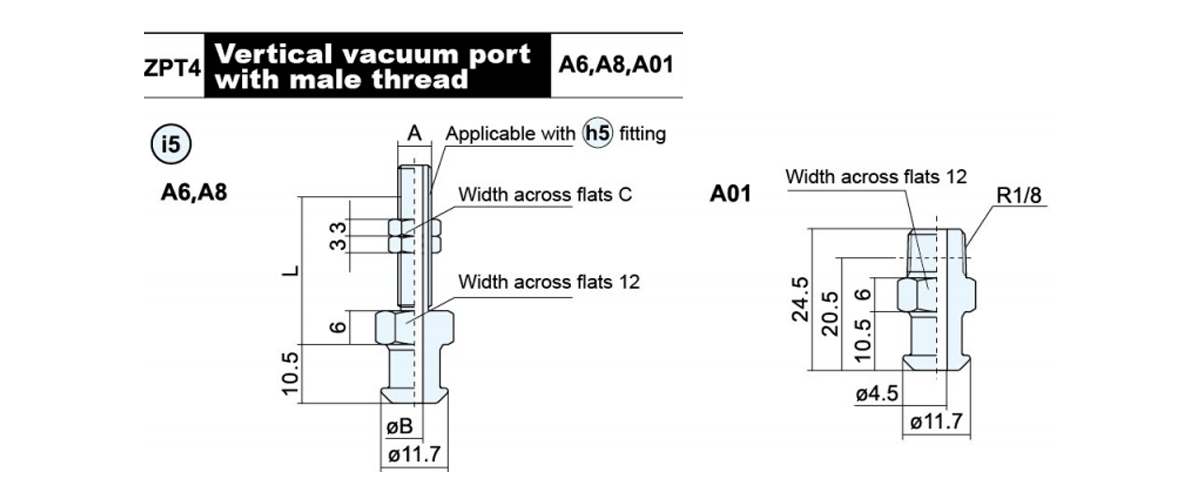

    modeloo de adaptador A ØB C L Peso (g) Almohadilla aplicable
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

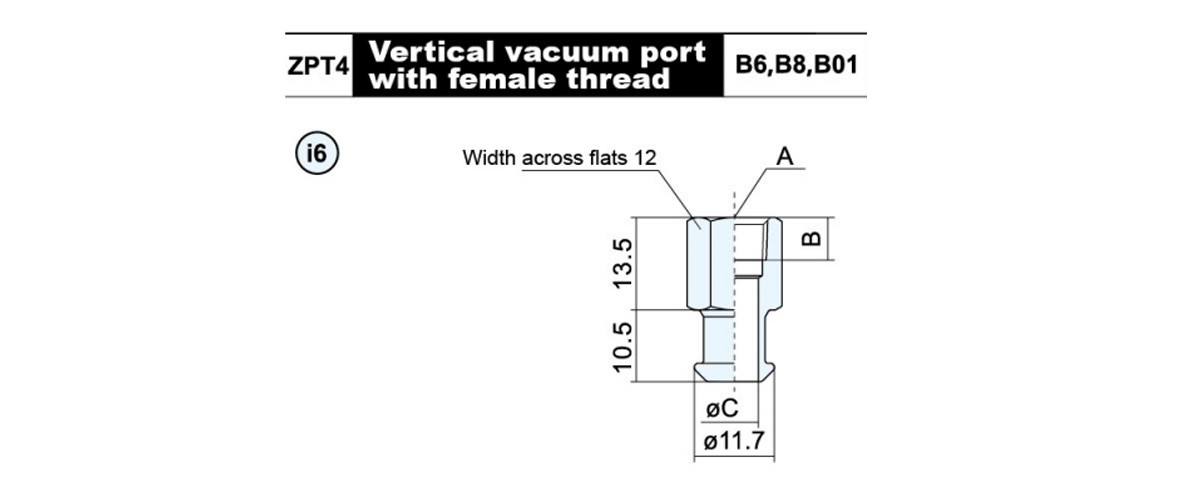

    modeloo de adaptador A B ØC Peso (g) Almohadilla aplicable
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

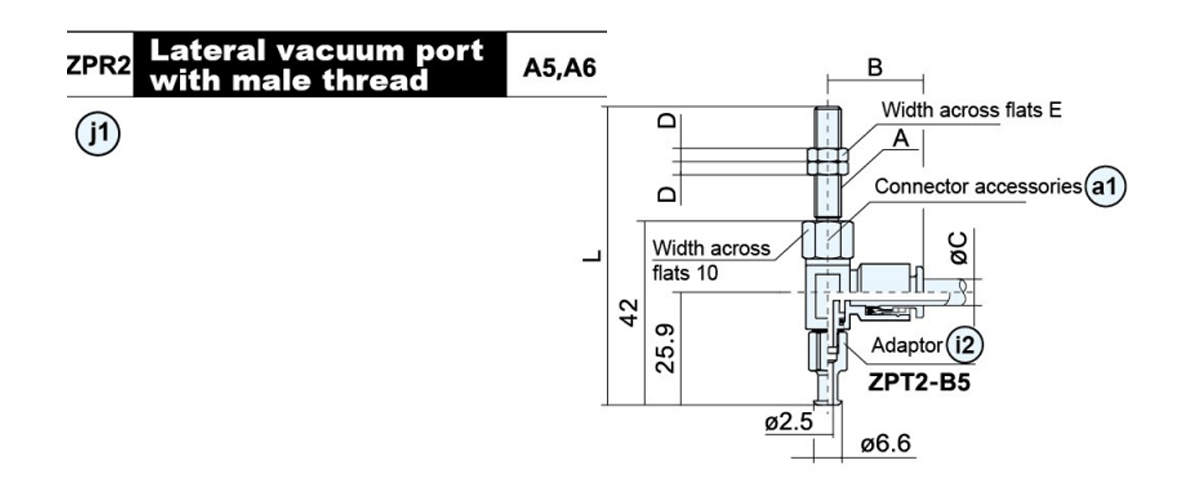

    modeloo de adaptador A B ØC D E L Peso (g) modelo of connector
    accesorios     		Almohadilla aplicable
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

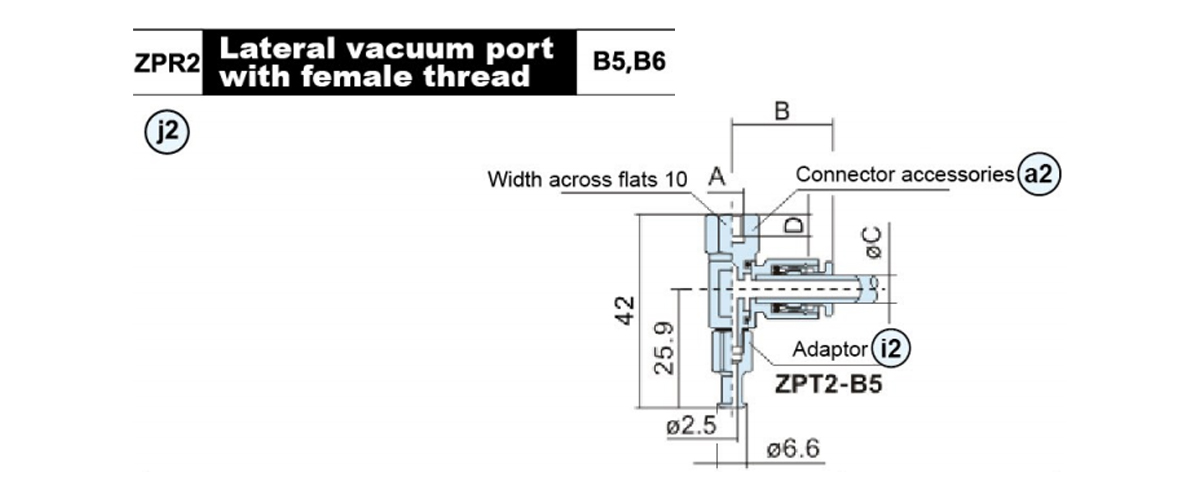

    modeloo de adaptador A B ØC D Peso (gramos) modelo of connector
    accesorios     		Almohadilla aplicable
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

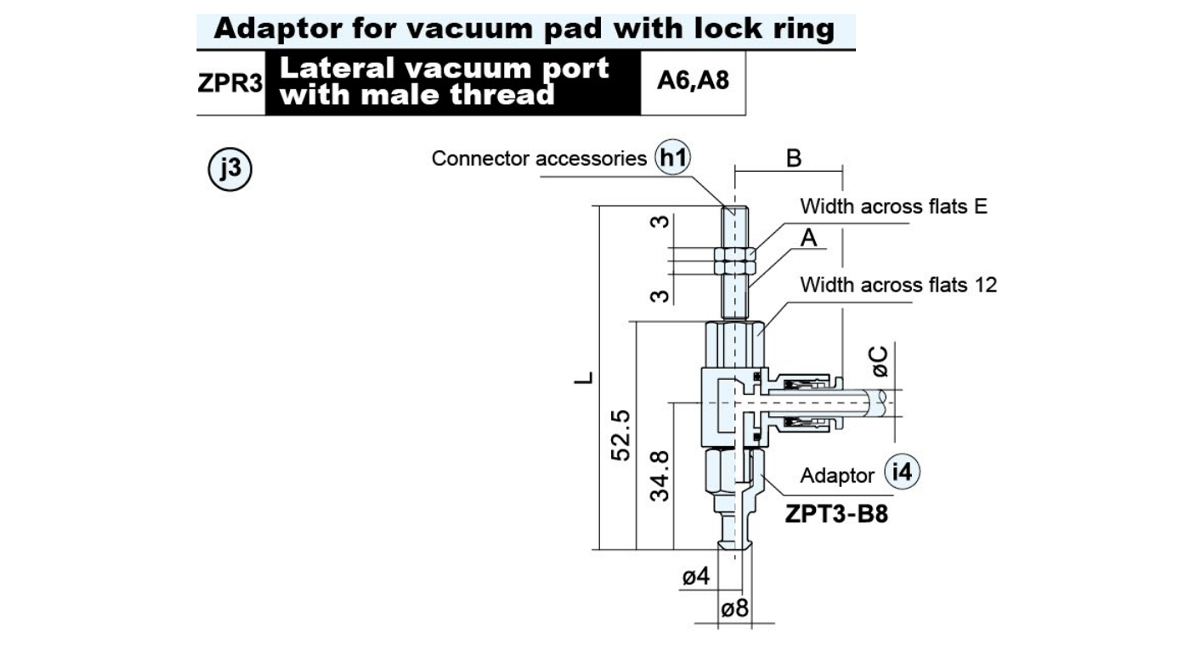

    modelo A B ØC E L Peso (gramos) Almohadilla aplicable
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

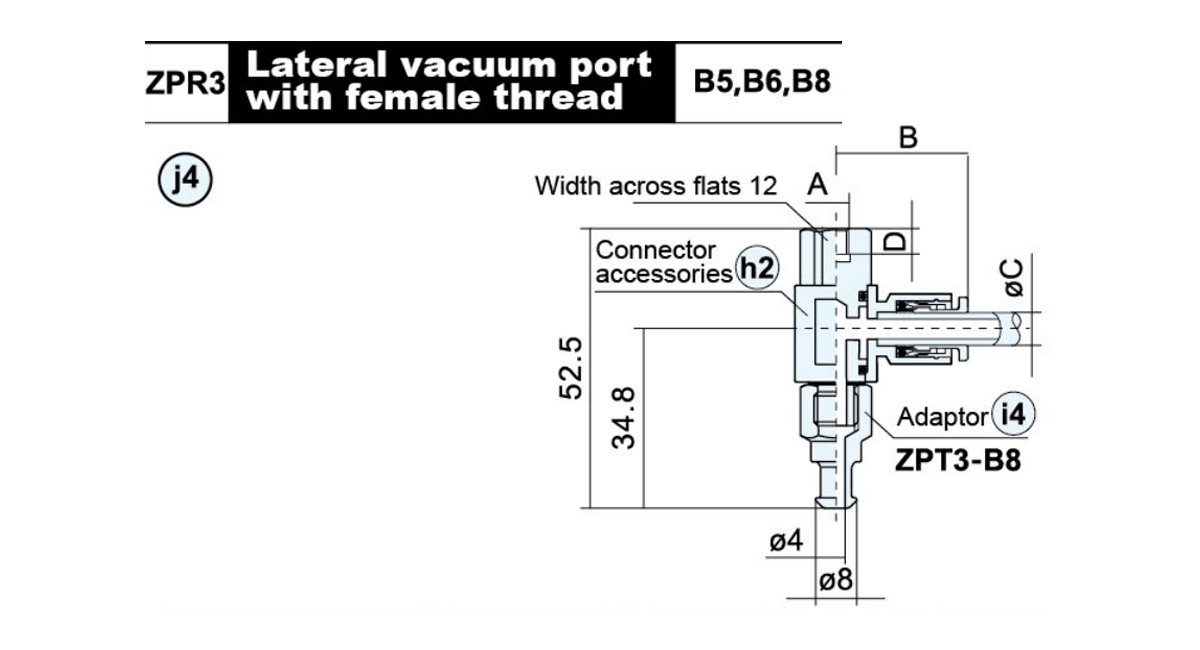

    modelo A B ØC D Peso (gramos) Almohadilla aplicable
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

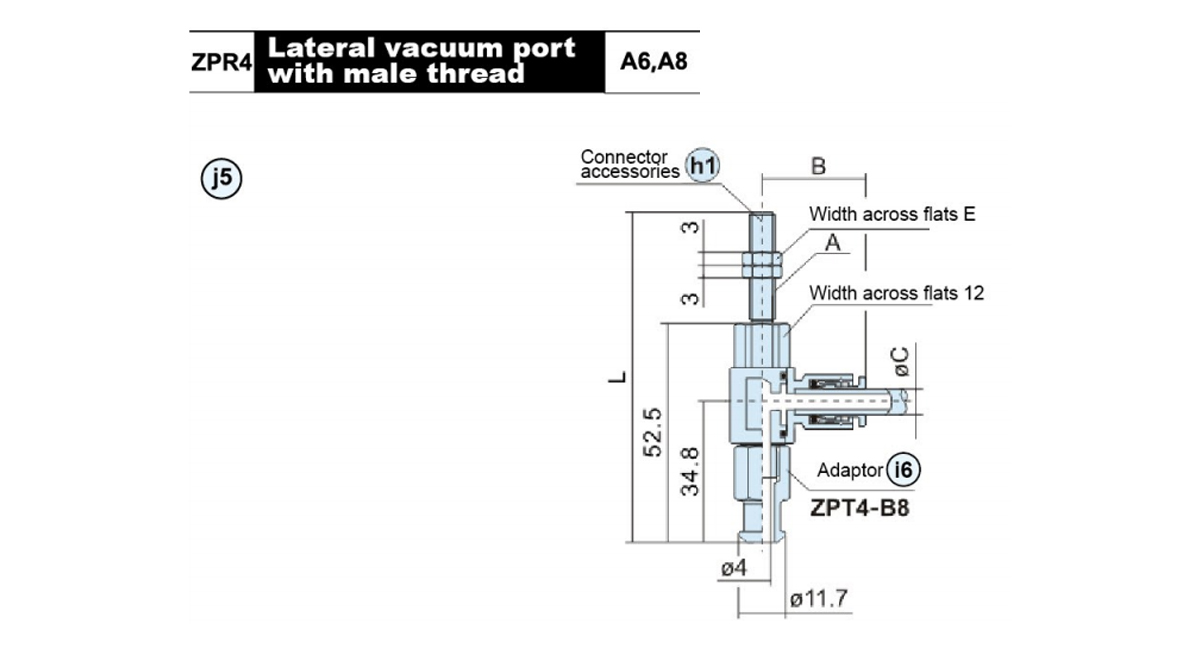

    modelo A B ØC E L Peso (g) Almohadilla aplicable
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

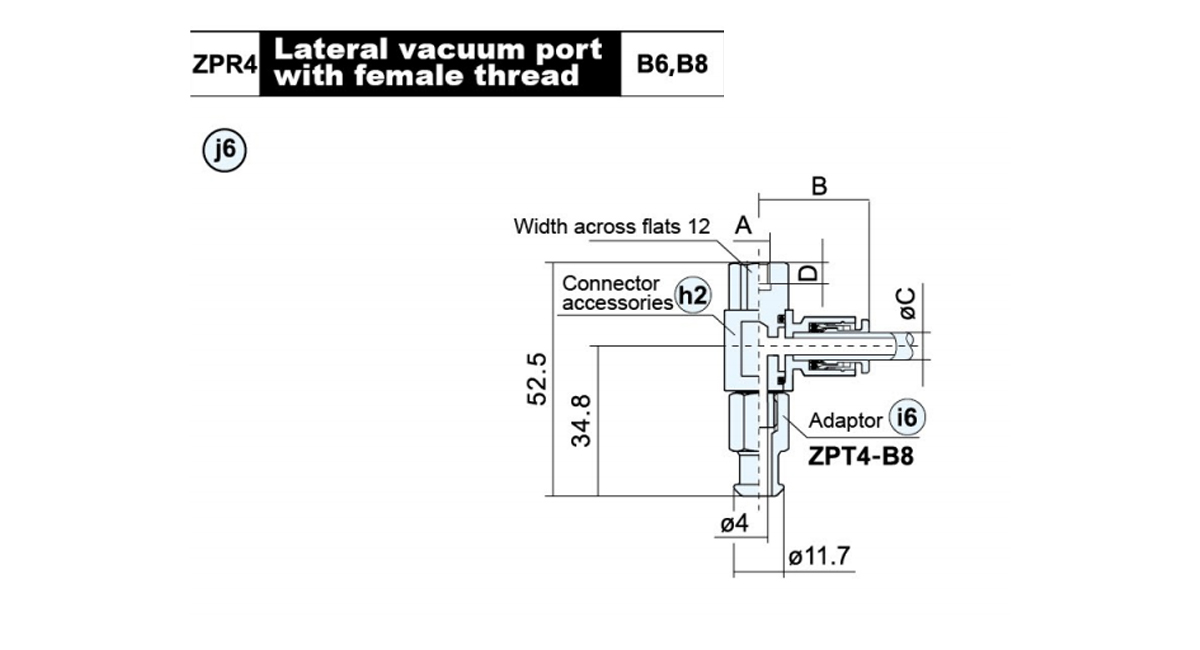

    modelo A B ØC D Peso (g) Almohadilla aplicable
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

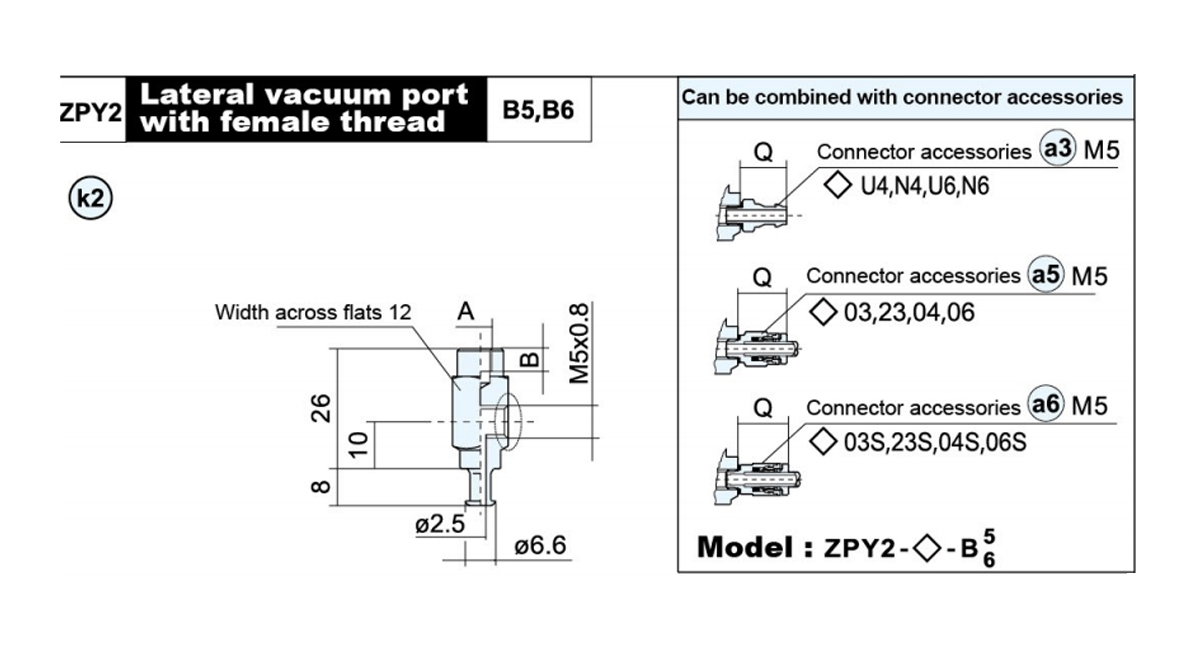

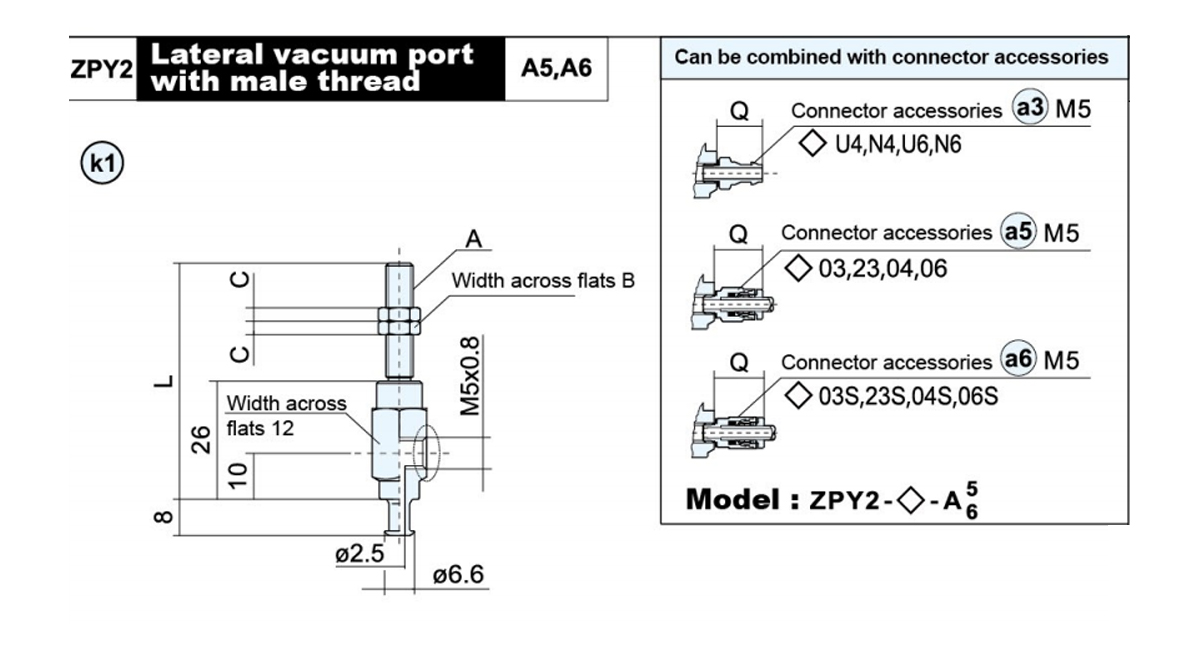

    modelo A B C L Peso (g) Almohadilla aplicable
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

    modelo A B Peso (g) Almohadilla aplicable
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

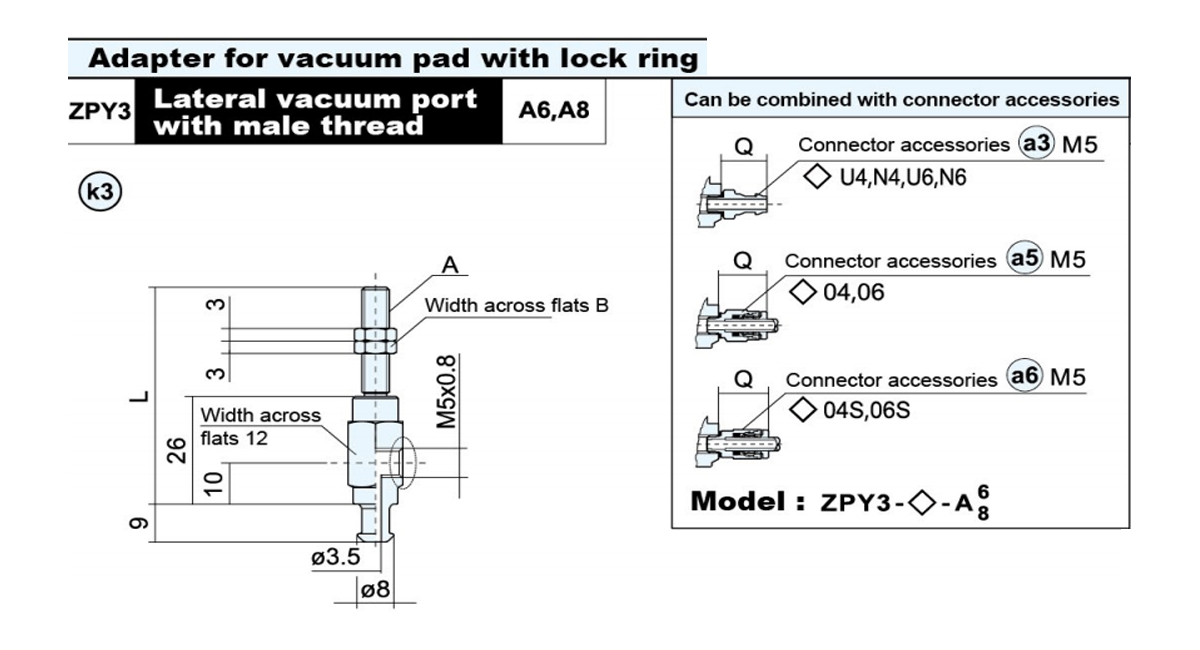

    modeloo de adaptador A B L Peso (gramos) Almohadilla aplicable
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

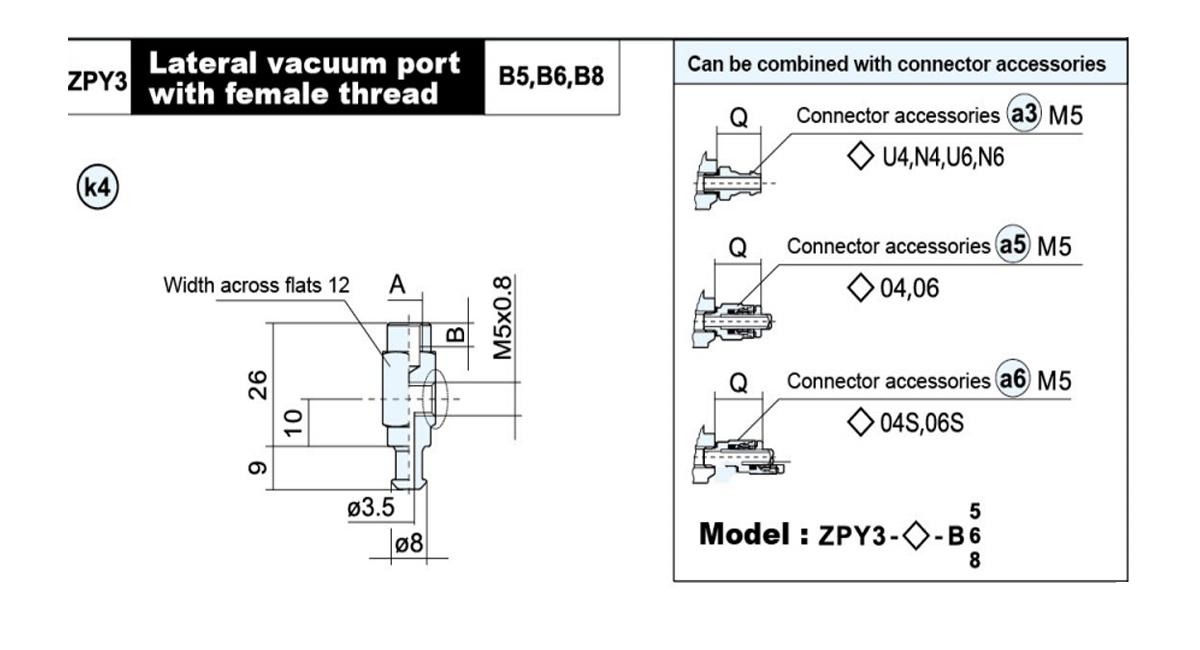

    modeloo de adaptador A B Peso (gramos) Almohadilla aplicable
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

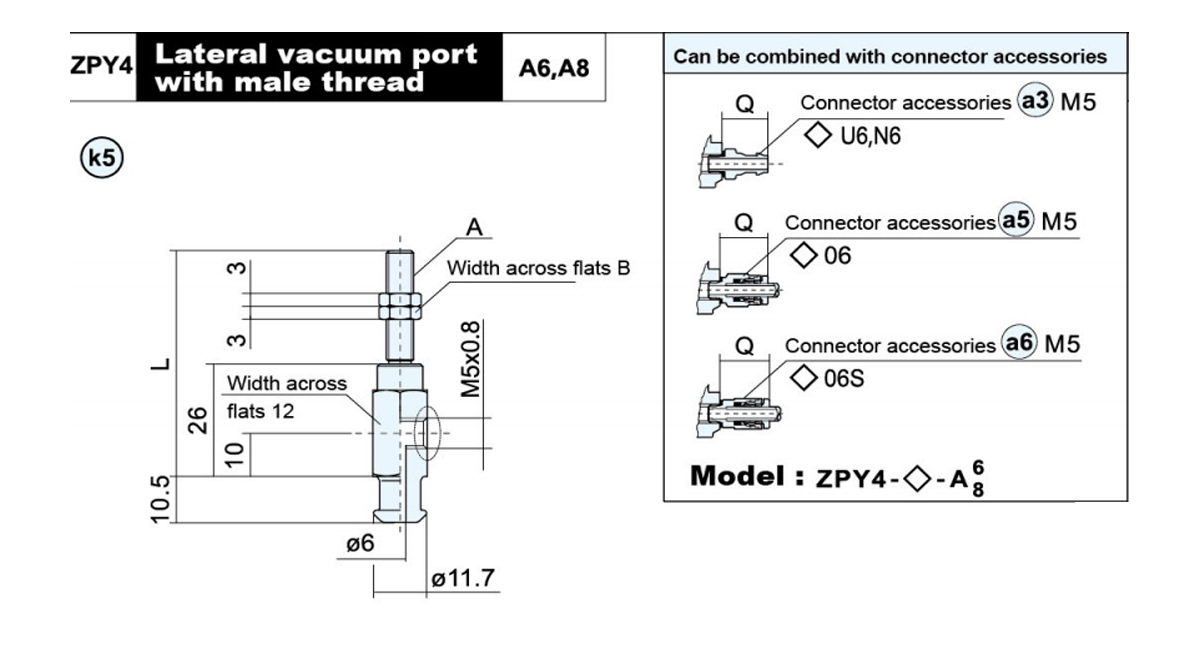

    modeloo de adaptador A B L Peso (gramos) Almohadilla aplicable
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

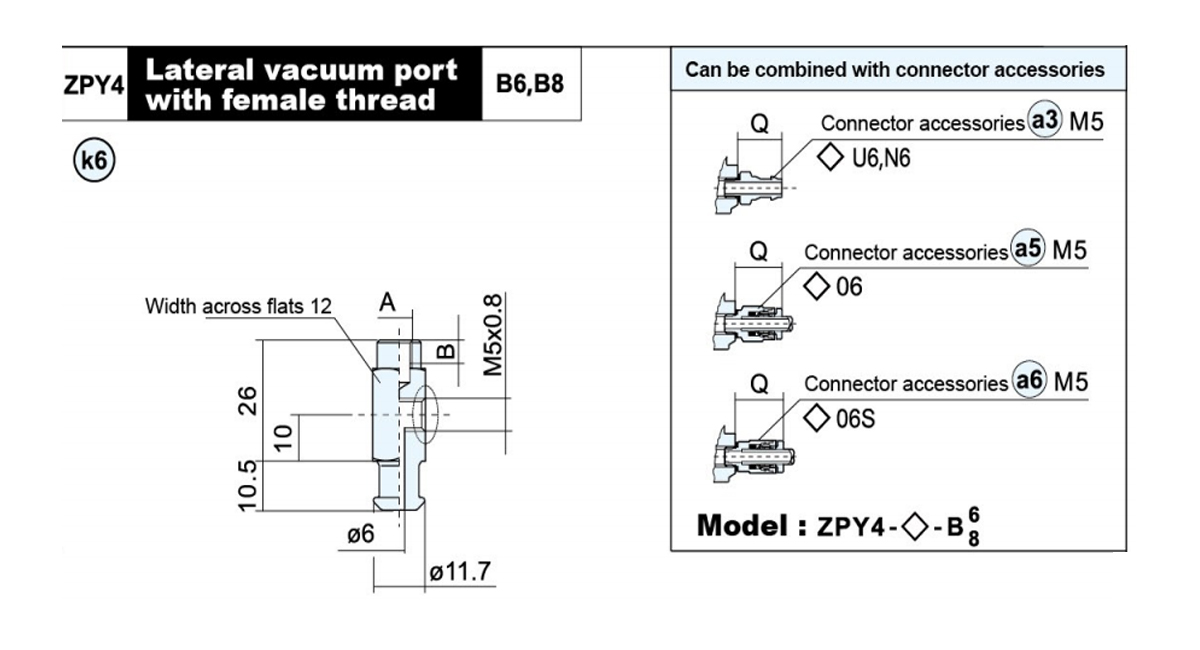

    modeloo de adaptador A B Peso (gramos) Almohadilla aplicable
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

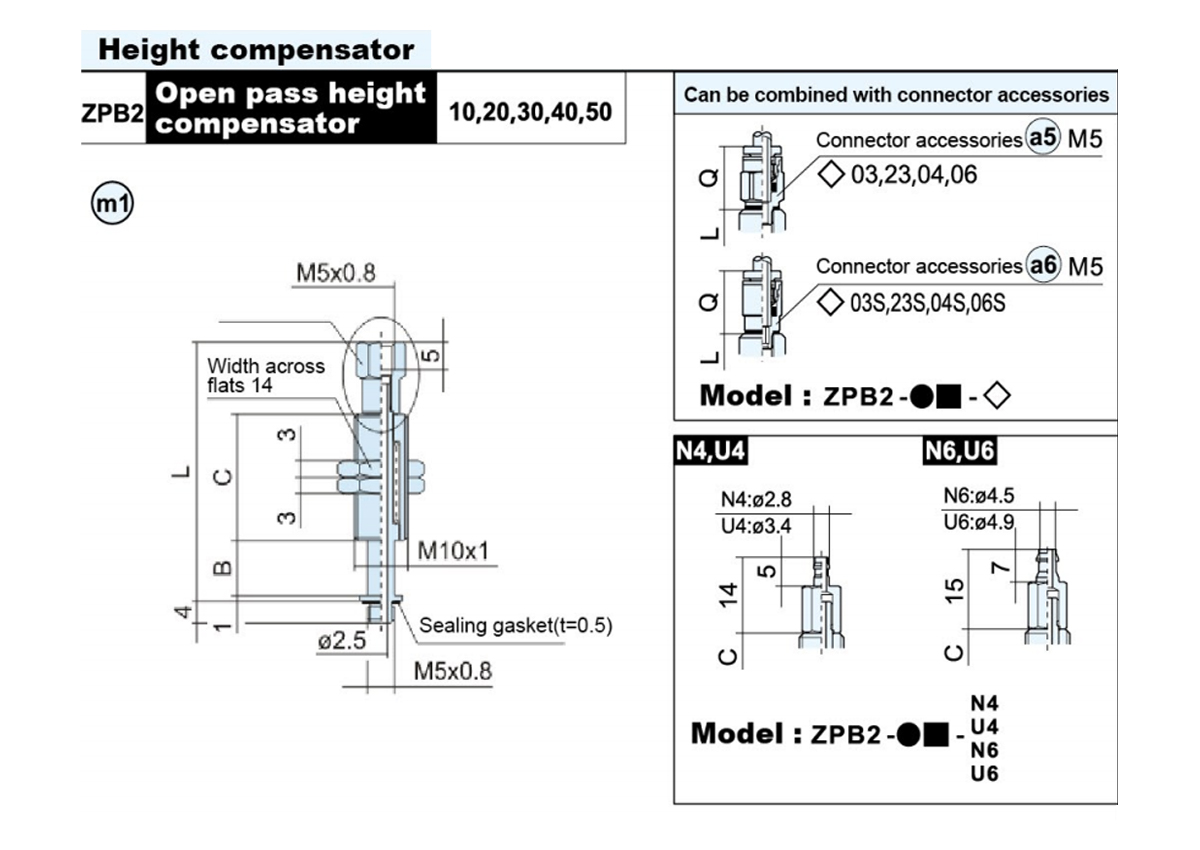

    modelo B C L ●peso  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    modelo

    A

    		B C D L ●peso(g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Tipo de compensador de altura: rotativo (J), no se puede girar (K)    ■ Recorrido de amortiguación (mm): 10,20,30,50

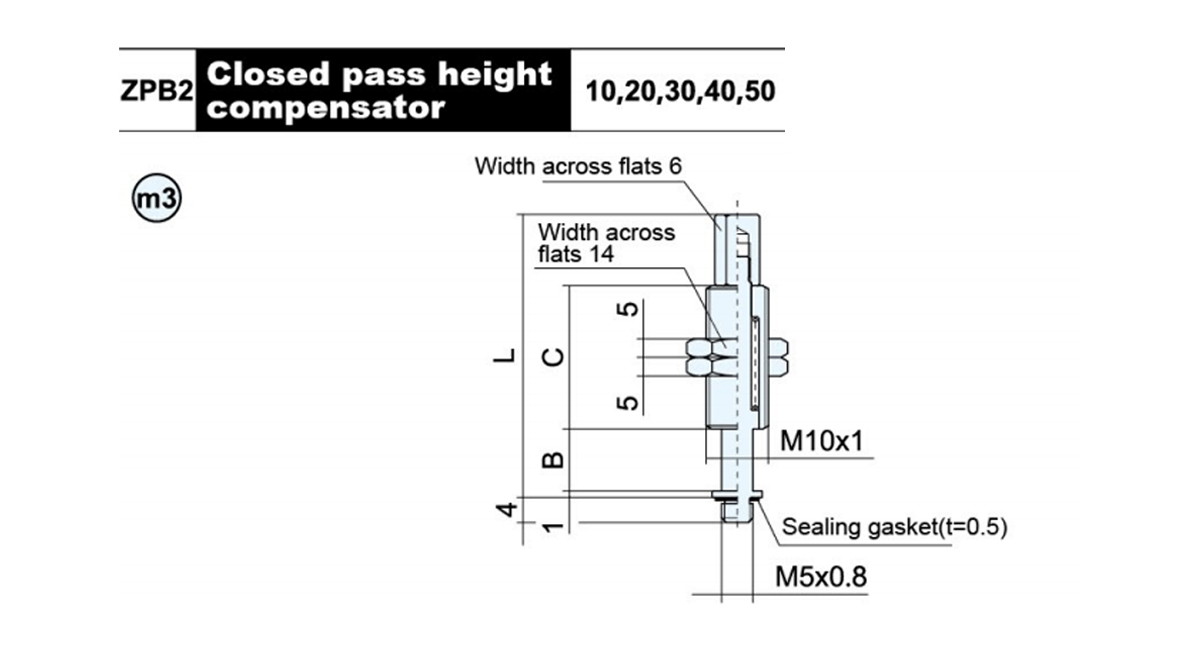

    modelo B C L ●peso  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Tipo de compensador de altura: rotativo (J), no se puede rotar (K)
    ■Carrera del amortiguador (mm): 10,20,30,40,50

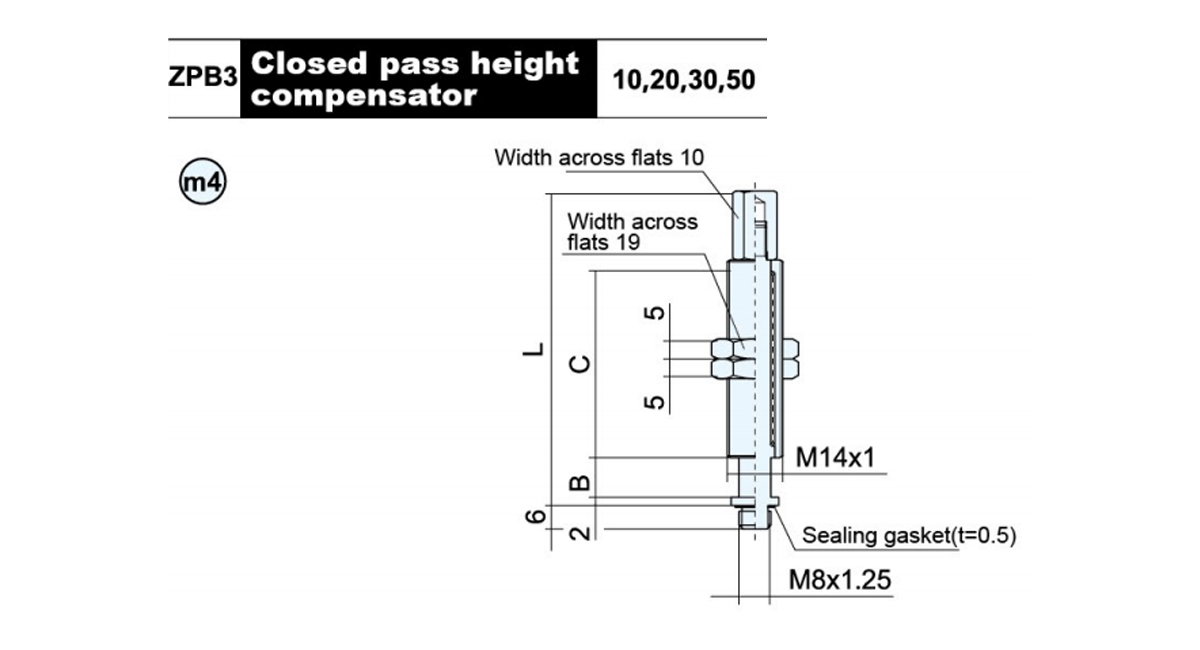

    modelo B C L ●peso(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Tipo de compensador de altura: rotativo (J), no se puede rotar (K)■Buffer stroke(mm):10,20,30,50
