Válvula de control de velocidad serie AS con conector de cambio rápido Válvula de control de velocidad serie AS con conector de cambio rápido
  • Válvula de control de velocidad serie AS con conector de cambio rápido
  • Válvula de control de velocidad serie AS con conector de cambio rápido
Válvula de control de flujo serie AS

Válvula de control de velocidad serie AS con conector de cambio rápido

Las válvulas de control de velocidad de la serie AS con conectores de cambio rápido están especialmente diseñadas para ocasiones en las que es necesario ajustar fácilmente la velocidad de movimiento de los actuadores neumáticos (como los cilindros). Su diseño de conector rápido integrado permite que la conexión y desconexión de herramientas se complete instantáneamente, simplificando significativamente la configuración de la tubería y el proceso de cambio de equipo.

Integración de funciones principales: Integre la función de ajuste preciso del caudal de gas y el mecanismo rápido de conexión/desconexión de la ruta del fluido en un solo cuerpo de válvula para lograr una combinación eficiente de control de flujo y conexión de tubería.

Control de flujo preciso: Proporciona características de flujo suave y lineal, lo que permite a los operadores realizar ajustes continuos, delicados y confiables a la velocidad de los actuadores neumáticos según las condiciones de trabajo.

Ventajas de la operación de cambio rápido: Interfaz de cambio rápido estándar integrada (cabeza hembra), simplemente empuje o extraiga el conector correspondiente (cabeza macho) para establecer o cortar la conexión de la línea de gas, mejorando en gran medida la eficiencia del mantenimiento, reemplazo o reorganización de la línea de producción del equipo.

Escenarios ampliamente aplicables: Especialmente indicado para equipos de automatización, fijaciones y líneas de producción que necesitan sustituir frecuentemente herramientas neumáticas (como destornilladores neumáticos, amoladoras, pistolas pulverizadoras) o ajustar la velocidad de un solo cilindro.

Adaptación modular y flexible: El diseño tiene en cuenta la versatilidad y su interfaz de cambio rápido generalmente sigue los principales estándares de la industria, lo que es conveniente para una combinación rápida con los componentes del conector macho de cambio rápido en el sistema neumático existente.

Operación intuitiva y conveniente: Por lo general, está equipado con un mecanismo de ajuste que es fácil de operar manualmente (como una perilla), lo que permite al personal en el sitio configurar la velocidad de manera fácil e intuitiva sin herramientas.

Control de fluidos confiable: El diseño de la estructura del núcleo de la válvula se centra en la estabilidad y las bajas fugas internas, y puede mantener la velocidad establecida relativamente constante incluso cuando el flujo cambia o hay una cierta fluctuación de presión.

Estructura compacta y duradera: El cuerpo de la válvula tiene una construcción compacta y está hecho principalmente de plásticos de ingeniería o aleaciones metálicas para cumplir con los requisitos de los entornos industriales en cuanto a utilización del espacio y durabilidad a largo plazo.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Válvula de control de velocidad serie AS con conector de cambio rápido (tipo recto)
SIGUIENTE：Sin artículo siguiente
  • fluido aire
    Presión de prueba 1,5 MPa
    Presión máxima de funcionamiento 1 MPa
    Presión mínima de funcionamiento 0,1 MPa
    Temperatura ambiente y de fluido -5-60 ℃ (sin congelación)
    Cantidad de círculos 10(M3 y M5 son 8)
    Diámetro de tubo aplicable Nailon, poliuretano

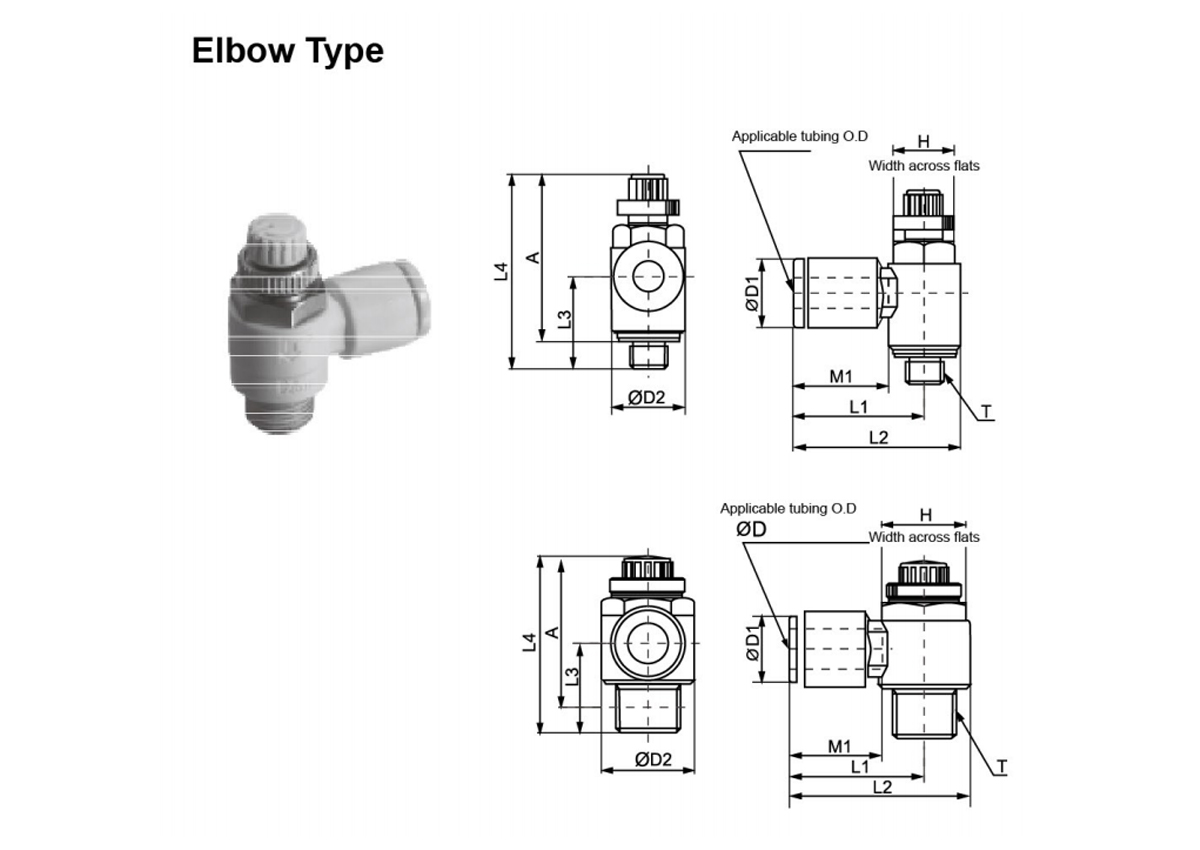

  • ØD modelo T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

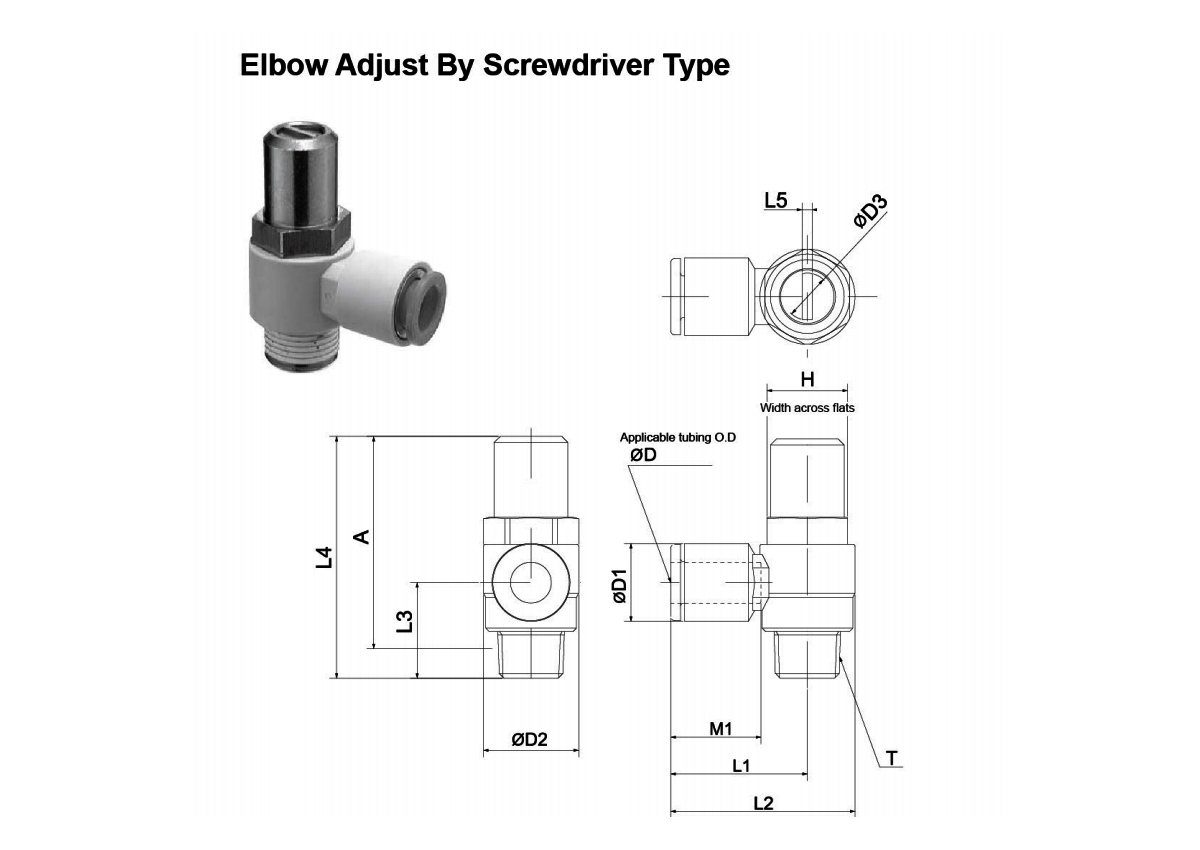

    ØD modelo T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

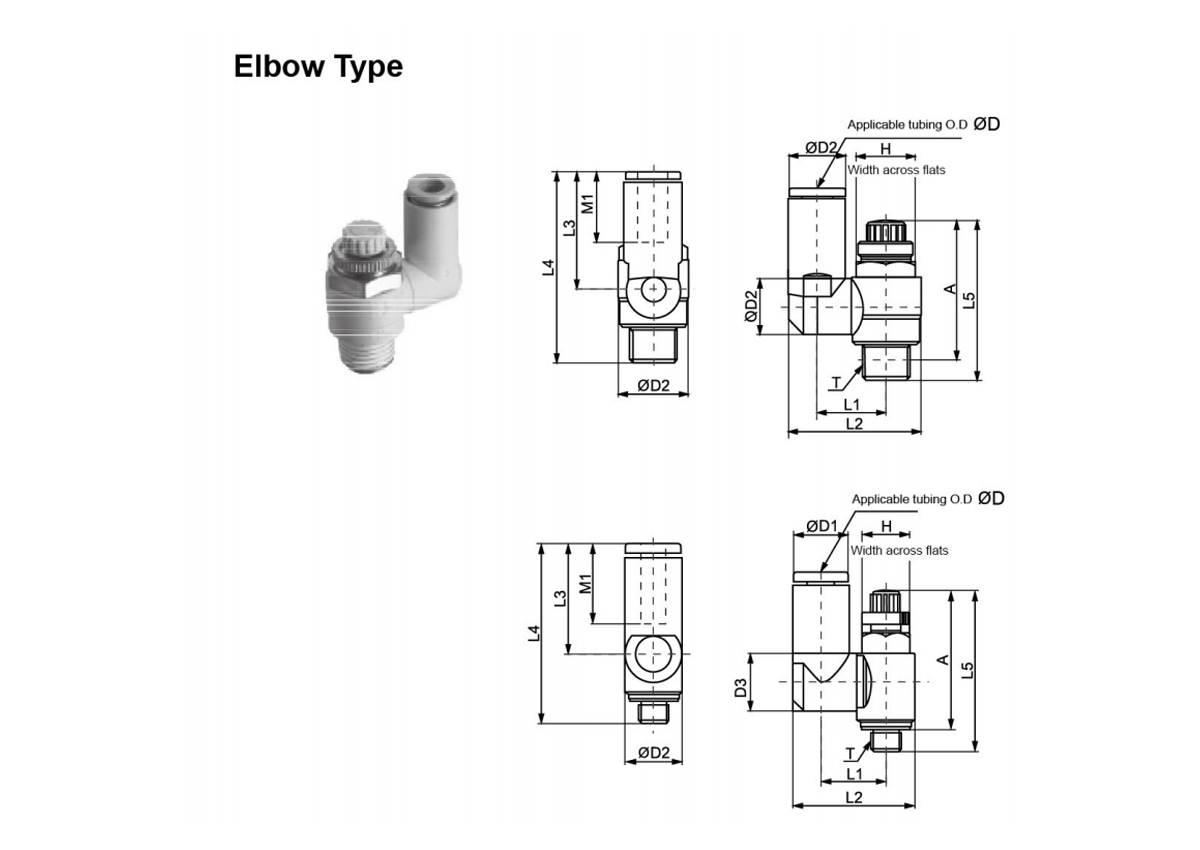

    od modelo T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    grande pequeño grande pequeño
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

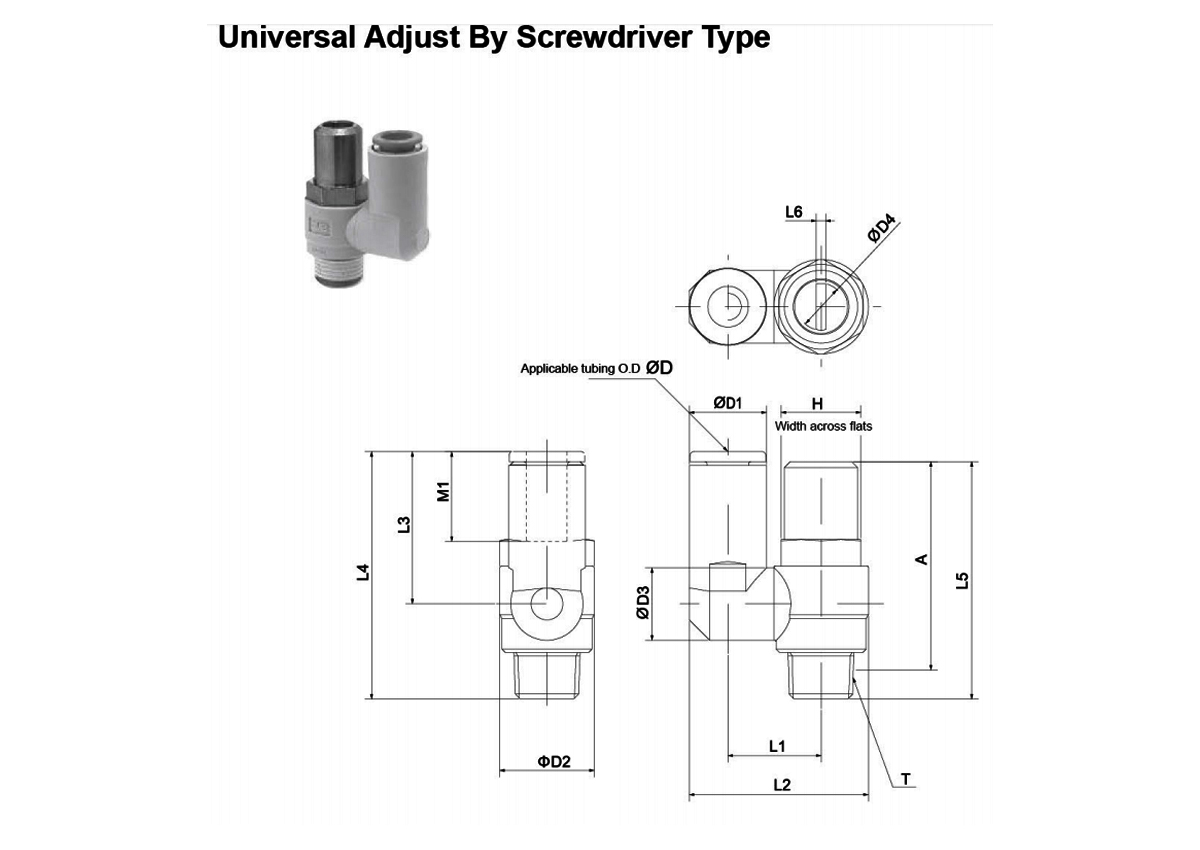

    ØD modelo T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
