Minicilindros de acero inoxidable serie MA Proveedores

Inicio / Productos / Cilindro de aire / Minicilindro / Minicilindros de acero inoxidable serie MA

Minicilindros de acero inoxidable serie MA Minicilindros de acero inoxidable serie MA
  • Minicilindros de acero inoxidable serie MA
  • Minicilindros de acero inoxidable serie MA
Minicilindro

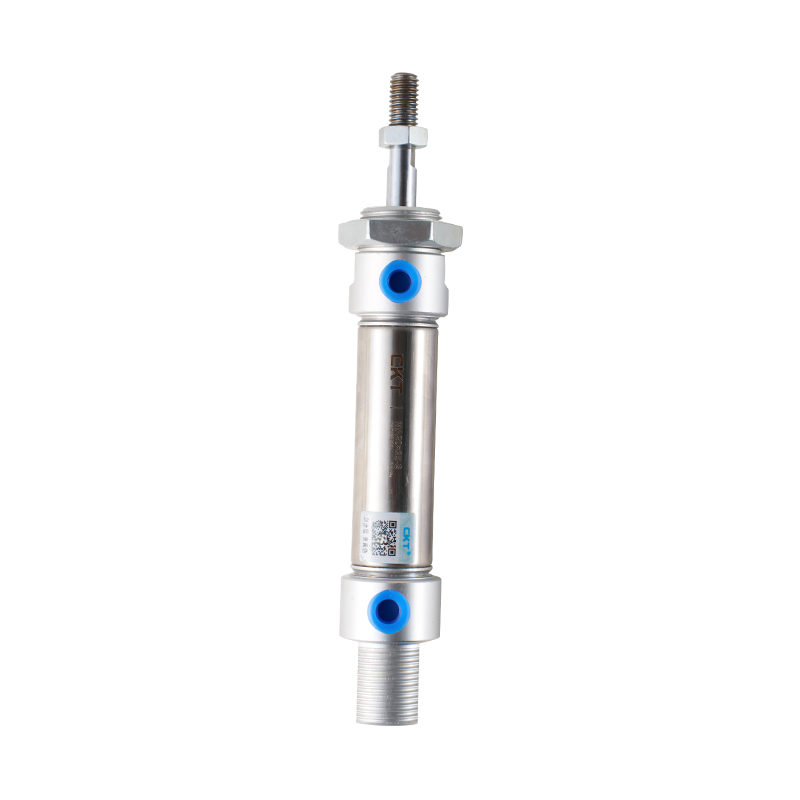

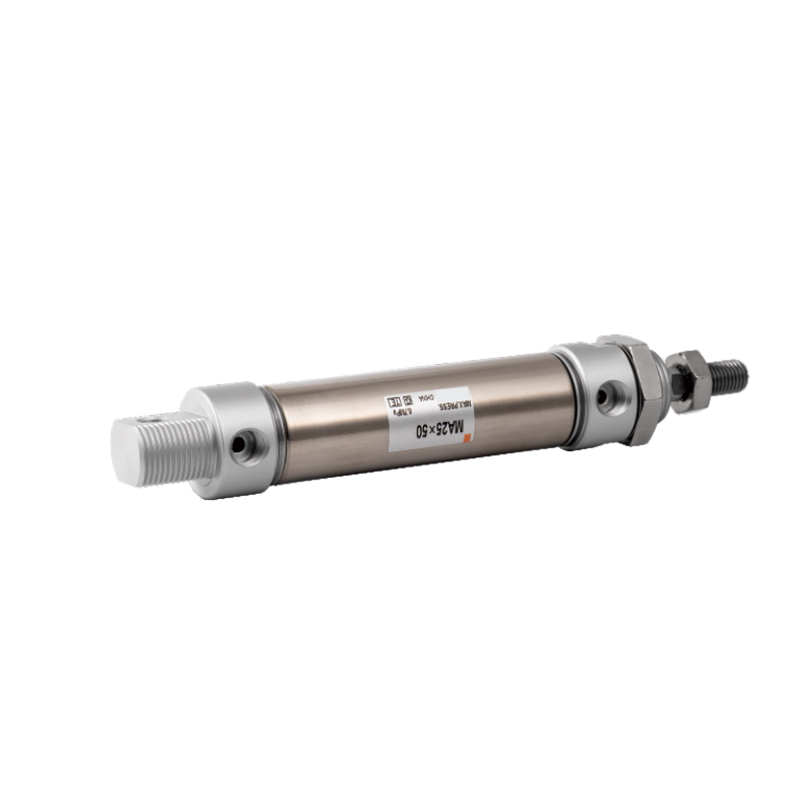

Minicilindros de acero inoxidable serie MA

1. El sello del pistón adopta una estructura de sellado bidireccional de forma especial con tamaño compacto y función de almacenamiento de aceite;
2. Las cubiertas delantera y trasera están equipadas con almohadillas anticolisión fijas para reducir el impacto inverso del cilindro;
3. Una variedad de formas de cubierta trasera hacen que la instalación del cilindro sea más conveniente;
4. Las cubiertas delantera y trasera y el cuerpo del cilindro de acero inoxidable adoptan una estructura rodante remachada con una conexión confiable;
5. El cuerpo del cilindro adopta un tubo de acero inoxidable de alta precisión con alta resistencia y resistencia a la corrosión;
6. Cilindros de diversas especificaciones y accesorios de instalación de cilindros están disponibles para que los clientes elijan;
7. Todos los cilindros de esta serie están sujetos con imanes.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Mini cilindro de aleación de aluminio serie MAL
SIGUIENTE：Minicilindro de acero inoxidable serie CM2 (simple efecto)

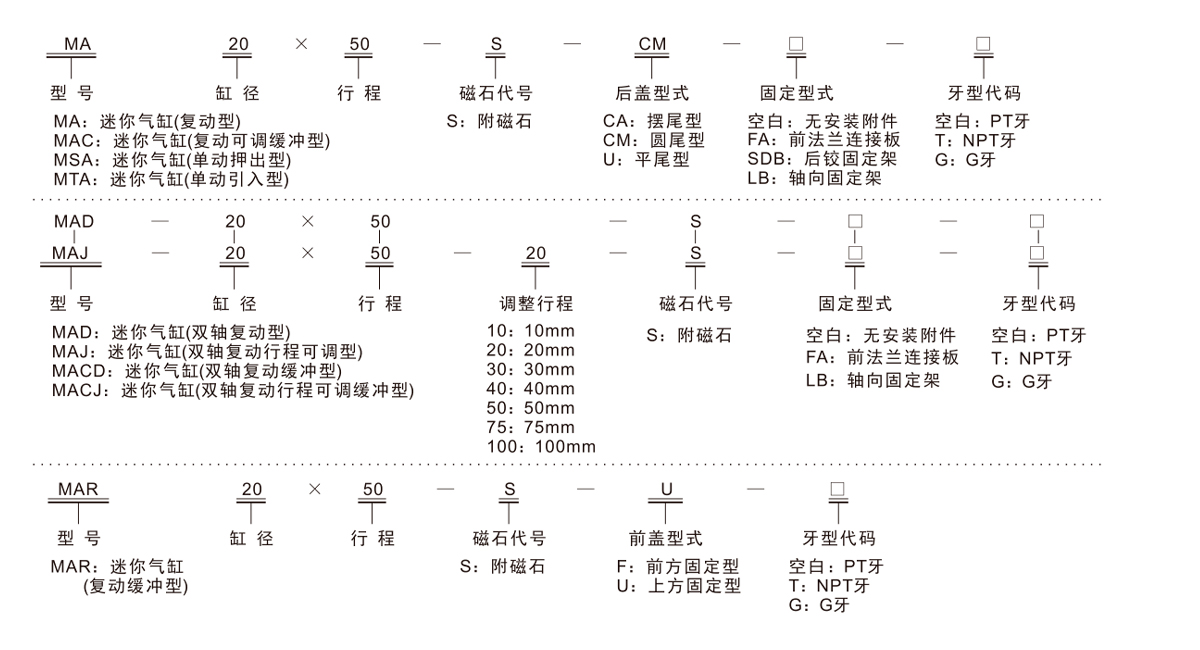

  • Diámetro interior (mm) 16 20 25 32 40 50 63
    Tipo de acción MSAI MTA Tipo de simple efecto -
    MAR - tipo alternativo
    MAI MADI MAJ tipo alternativo -
    MACI  MACDI   MACJ - Tipo de amortiguación de doble efecto
    medio de trabajo aire
    Rango de presión de funcionamiento tipo alternativo 0,1 ~ 1,0 MPa (15 ~ 145 psi)
    Tipo de simple efecto 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Resistencia a la presión garantizada 1,5 MPa (215 psi)
    Rango de temperatura de funcionamiento °C -20~70
    Rango de velocidad de funcionamiento Tipo de simple efecto:50~800mm/s
    Tipo recurrente: 30~800 mm/s
    Rango de tolerancia de viaje 0~150*10        >150 14
    Tipo de búfer Serie C-MAC, C-MACD, C-MACJ: amortiguación ajustable;
    Otras series: Pastillas anticolisión
    *Diámetro de toma de posesión M5×0,8 PT1/8 PT1/4
    *Los tipos de rosca NPT y G están disponibles para la conexión.

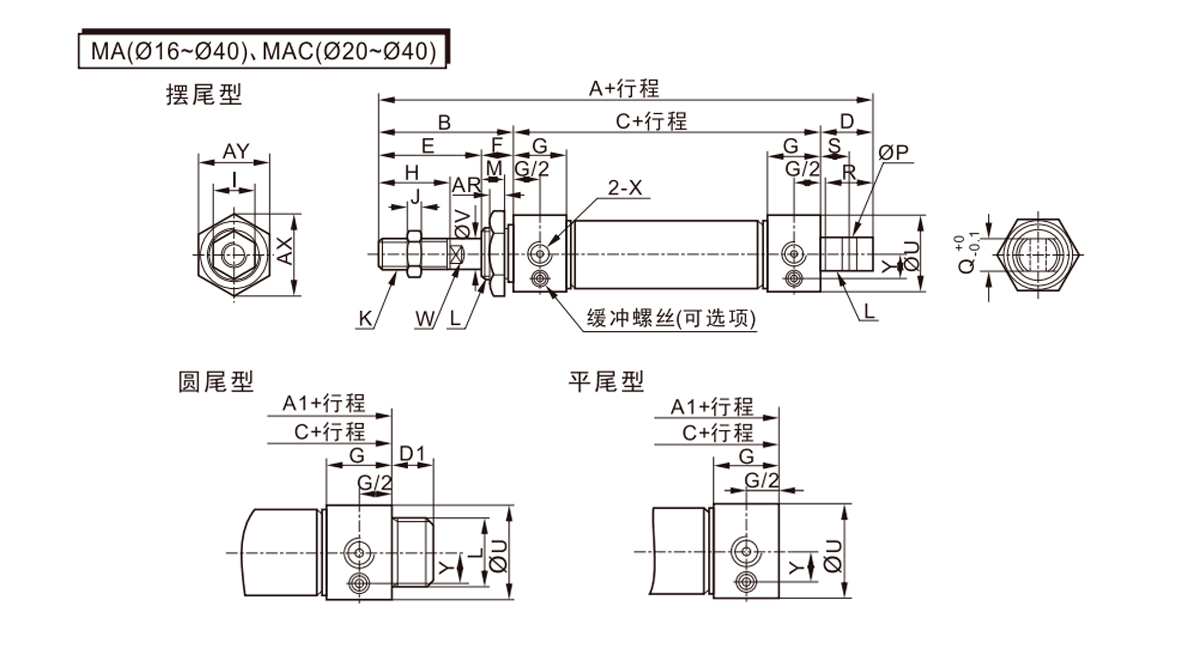

  • Diámetro interior/símbolo A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X RA hacha sí Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Diámetro/símbolo del cilindro U V
    50 53 16
    63 67 16

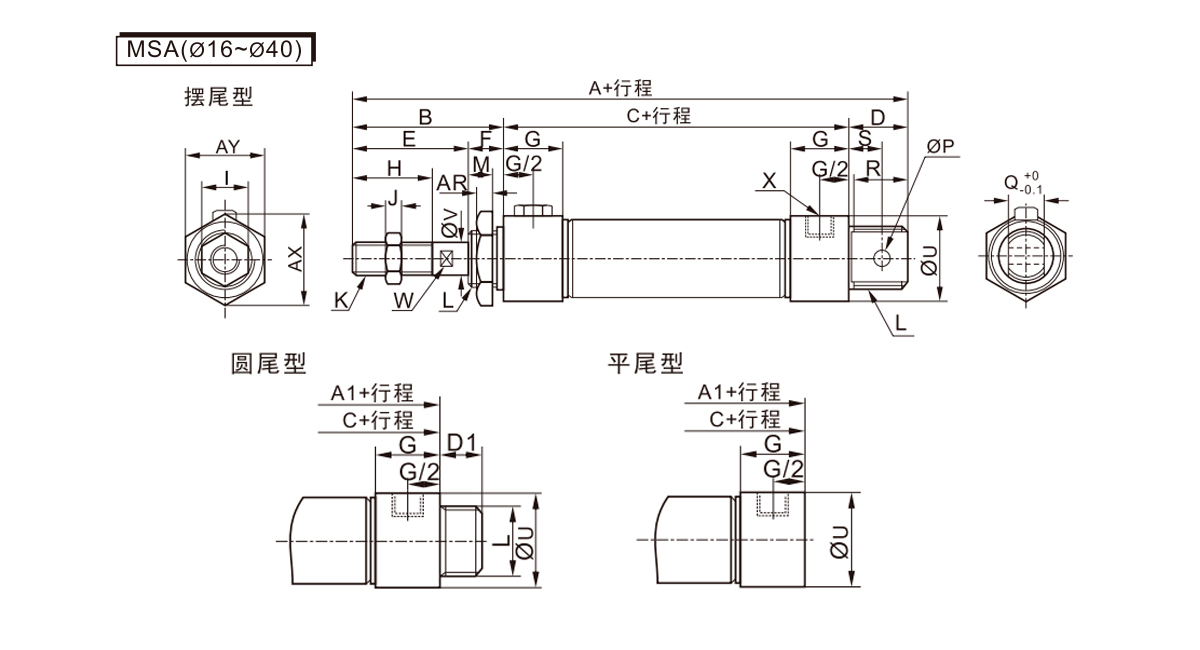

    Símbolo A A1 B C D D1 E F G H I
    Diámetro interior/carrera ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diámetro interior/símbolo J K L M P Q R S U V W X RA hacha sí
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

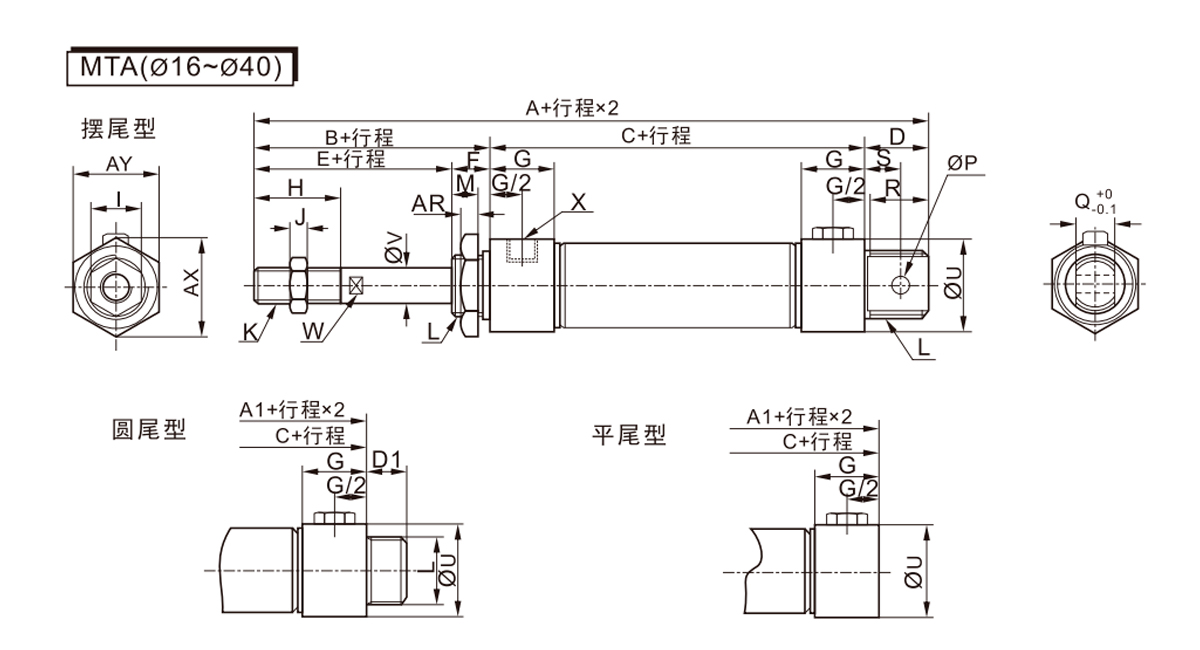

    Símbolo A A1 B C D D1 E F
    Diámetro interior/carrera ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diámetro interior/símbolo G H I J K L M P Q R S U V W X RA hacha sí
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

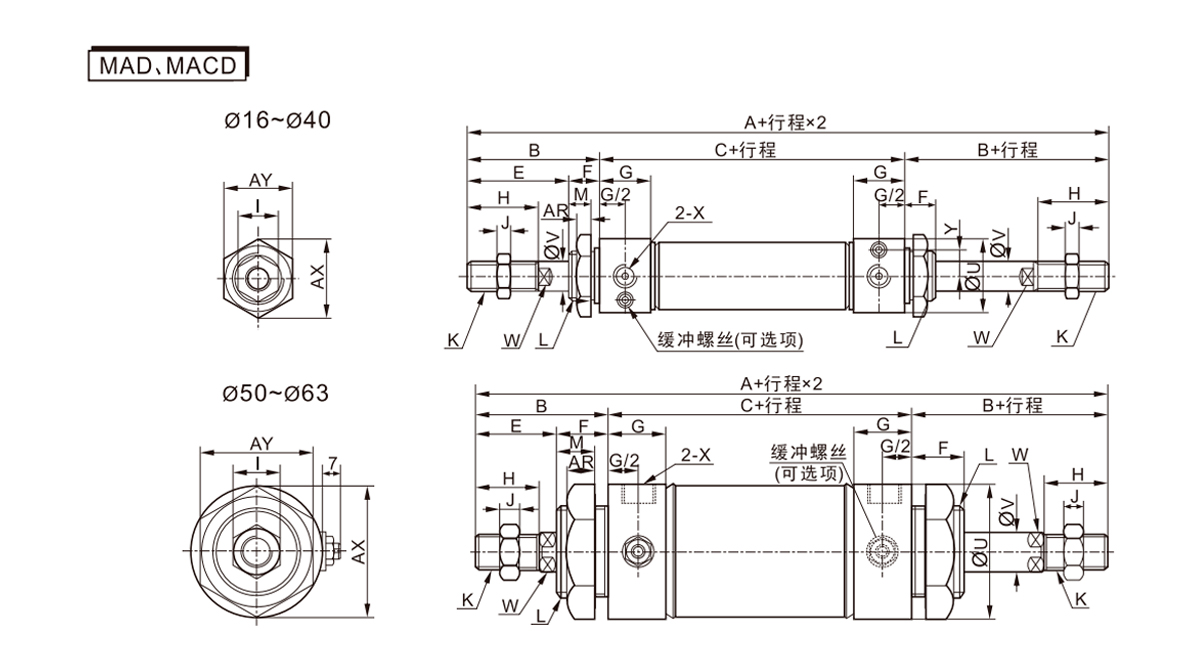

    Diámetro interior/símbolo A B C E F G H I J K L M U V W X RA hacha sí Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

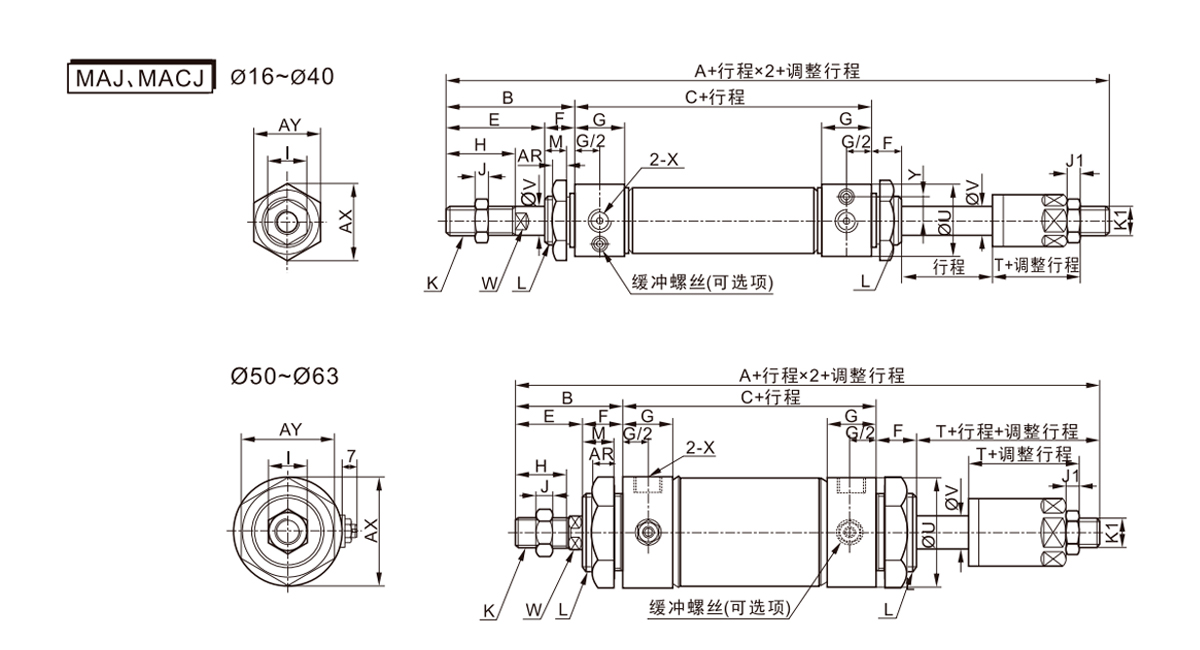

    Diámetro interior/símbolo A B C E F G H I J J1 K K1 L M U V W X RA hacha sí Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

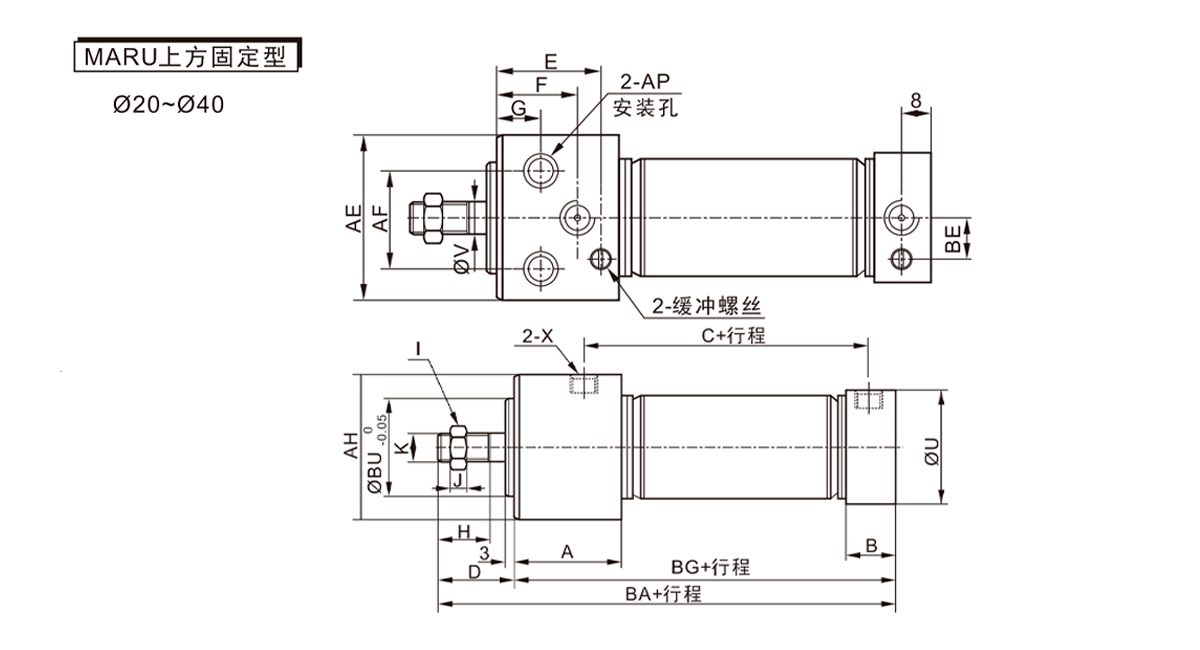

    Diámetro interior/símbolo A B C D E F G H I J K U V X AE AF AP Ah licenciatura SER bg BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9.5
    Profundidad 6,5
    Orificio pasante: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11.0
    Profundidad 7,5
    Orificio pasante: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14.0
    Profundidad 10
    Agujero pasante: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Profundidad 12,5
    Orificio pasante: Ø11     		52.3 132.6 15 97.6 32

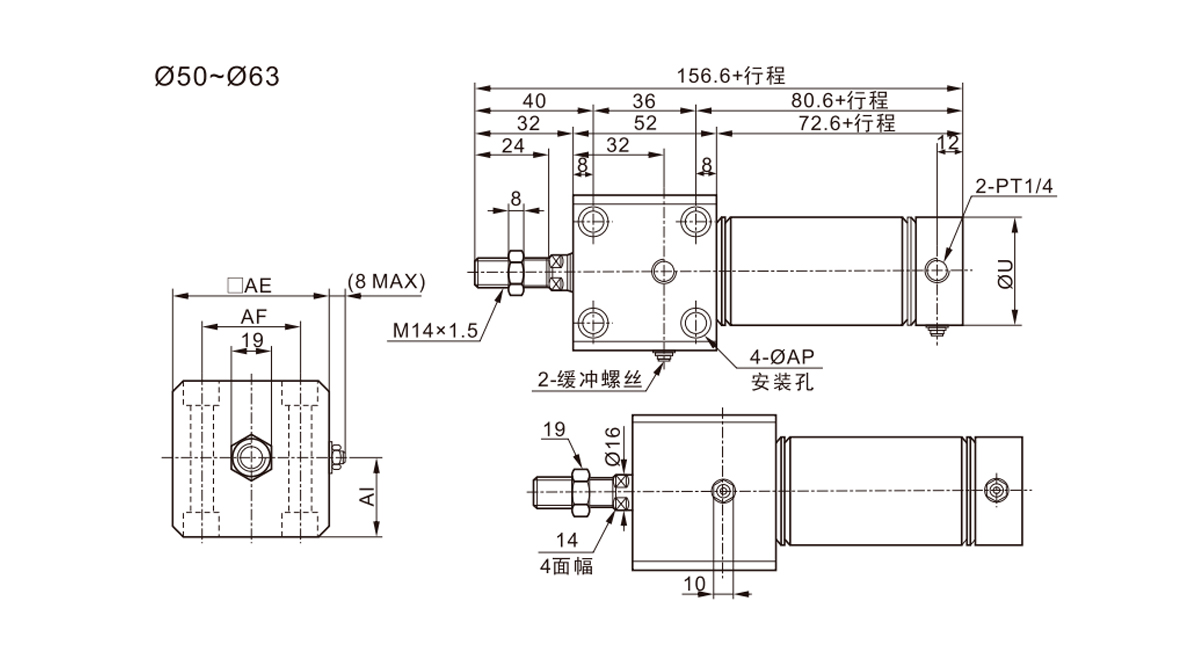

    Diámetro interior/símbolo U AE AF al AP
    50 53 62 44 31 Bilaterales: 011,0 dp 6,5
    Agujero pasante: 06,6
    63 67 74 48 37 Doble cara: Ø14,0 dp 8,5
    Orificio pasante: Ø9.0

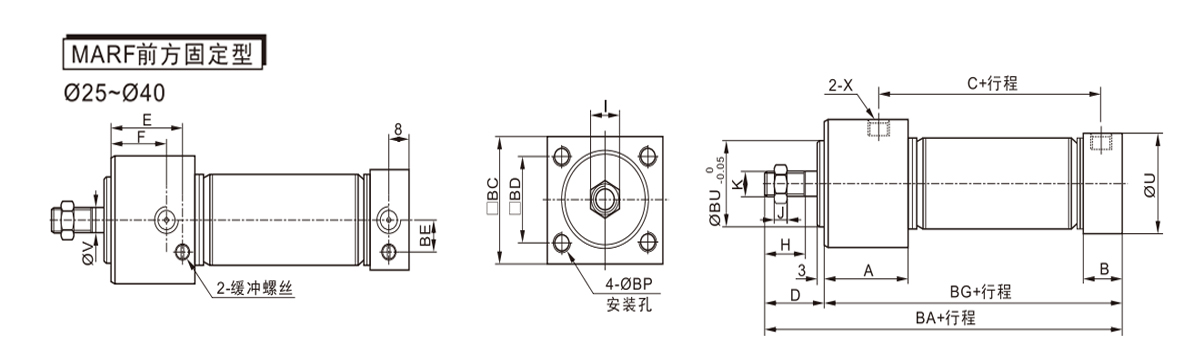

    Diámetro interior/símbolo A B C D E F H 1 J K U V X licenciatura antes de Cristo BD SER bg PA BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0.8 Profundo9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Profundo11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Profundo11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Diámetro interior/símbolo U SER novio PA
    50 53 62 48 6.6
    63 67 74 58 9

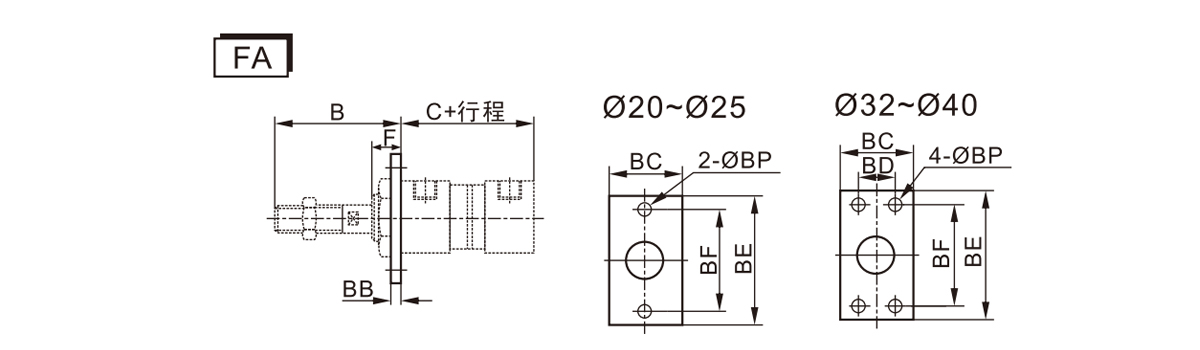

    Símbolo B C (serie MA) C (serie MSA) BB antes de Cristo BD SER novio PA F
    Diámetro/carrera 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

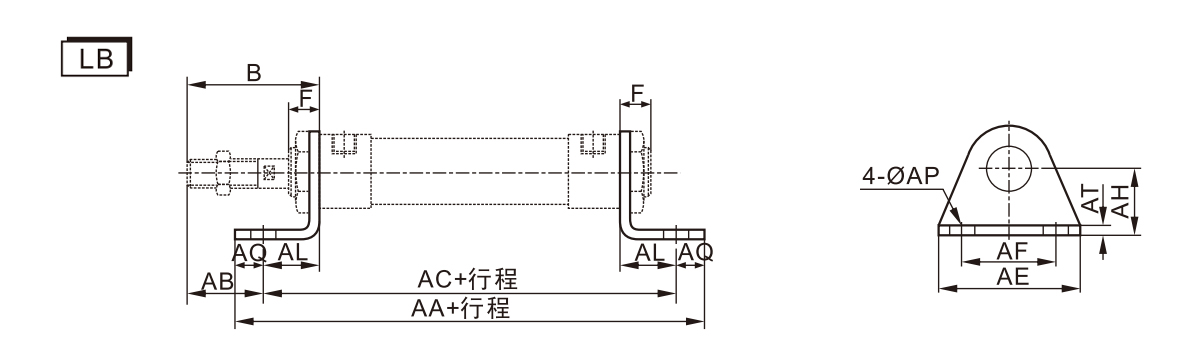

    Símbolo B F AA (serie MA) AA (serie MSA) AB CA (Serie MA) CA (serie MSA) AE AF AL AQ AP en Ah
    Diámetro/carrera 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

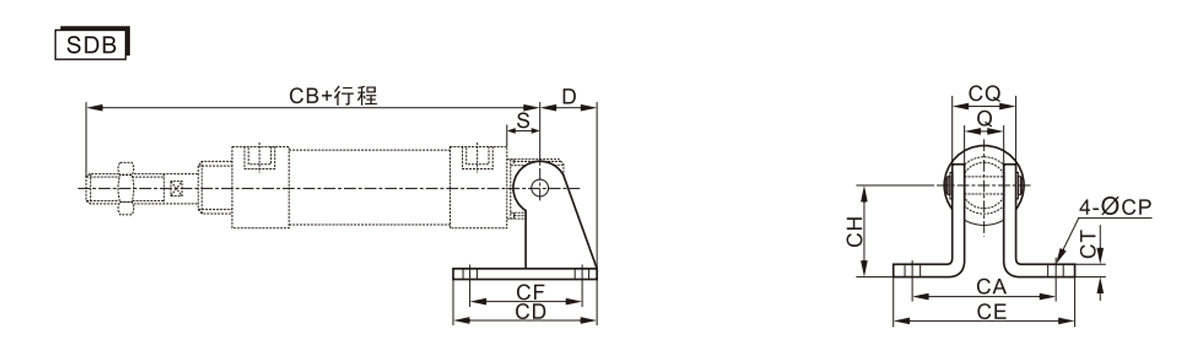

    Símbolo D S Q CA CB (serie MA) CB (serie MSA) CD CE FQ CH tomografía computarizada CP CQ
    Diámetro/carrera 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
