Mini cilindro de aleación de aluminio serie MAL Proveedores

Inicio / Productos / Cilindro de aire / Minicilindro / Mini cilindro de aleación de aluminio serie MAL

Mini cilindro de aleación de aluminio serie MAL Mini cilindro de aleación de aluminio serie MAL Mini cilindro de aleación de aluminio serie MAL
  • Mini cilindro de aleación de aluminio serie MAL
  • Mini cilindro de aleación de aluminio serie MAL
  • Mini cilindro de aleación de aluminio serie MAL
Minicilindro

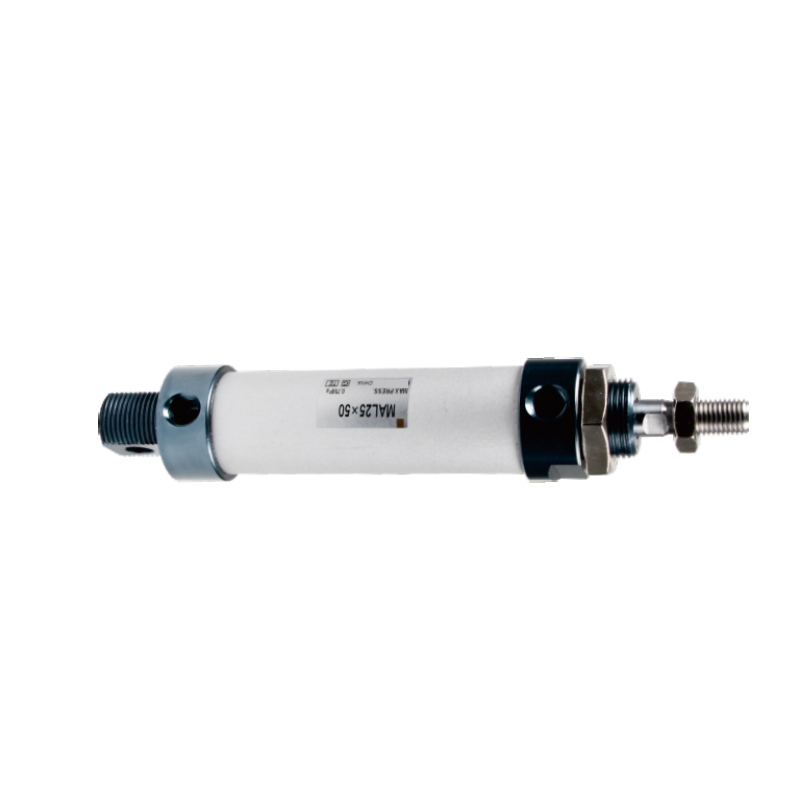

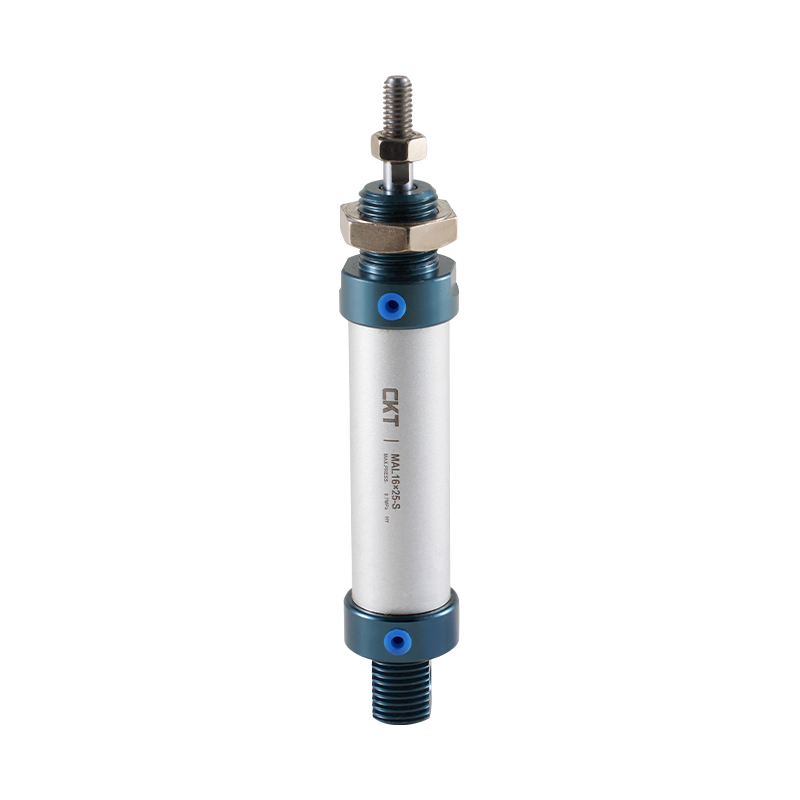

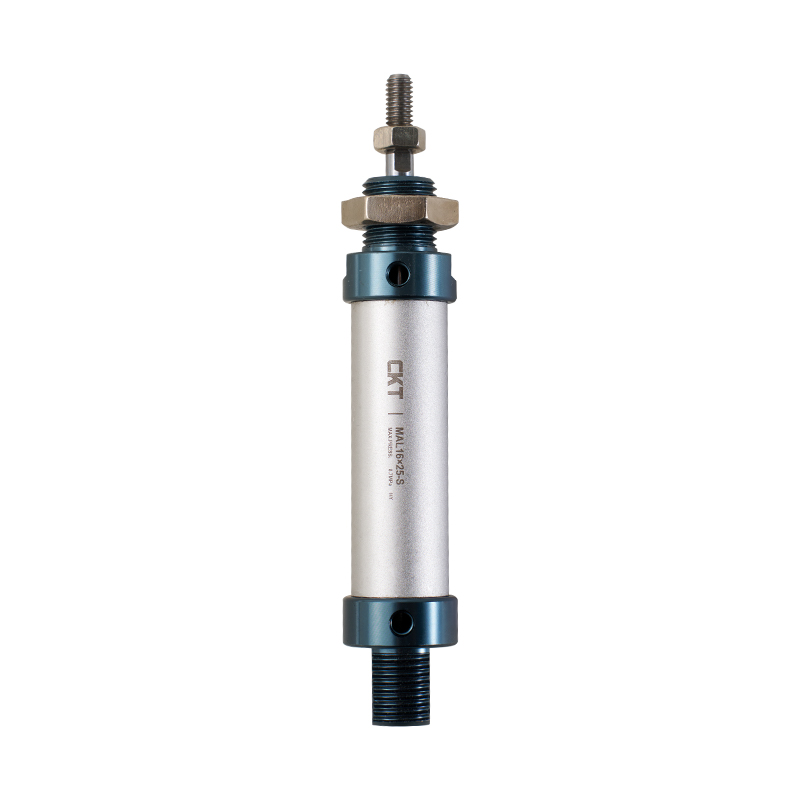

Mini cilindro de aleación de aluminio serie MAL

1. Implementar los estándares de la empresa y utilizar un cuerpo de cilindro de tubo redondo de aluminio;
2. Las cubiertas delantera y trasera están conectadas al tubo del cilindro mediante roscas;
3. El sello del pistón adopta una estructura de sellado bidireccional de forma especial con tamaño compacto y función de almacenamiento de aceite;
4. La cubierta frontal adopta una guía de rodamiento autolubricante con buen rendimiento de lubricación y guiado;
5. Una variedad de formas de cubierta trasera hacen que la instalación del cilindro sea más conveniente;
6. Cilindros de diversas especificaciones y accesorios de instalación de cilindros están disponibles para que los clientes elijan.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Mini cilindro de acero inoxidable serie MI
SIGUIENTE：Minicilindros de acero inoxidable serie MA
  • Diámetro interior (mm) 20 25 32 40
    Tipo de acción Serie MSAL y MTAL Tipo de simple efecto
    Otras series tipo alternativo
    Medio de trabajo aire
    Rango de presión tipo alternativo 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Tipo de simple efecto 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Resistencia a la presión garantizada 1,5 MPa (215 psi)
    Rango de temperatura de funcionamiento °C -20~70
    Rango de velocidad de funcionamiento Tipo de simple efecto：50~800mm/s
    Tipo reactivo: 30~800 mm/s
    Rango de tolerancia de viaje 0~150 10 >150*1,4
    Tipo de búfer Almohadilla de parachoques
    *Diámetro de toma de posesión PT1/8 PT1/4
    *Los tipos de rosca NPT y G están disponibles para la conexión. Por favor seleccione.

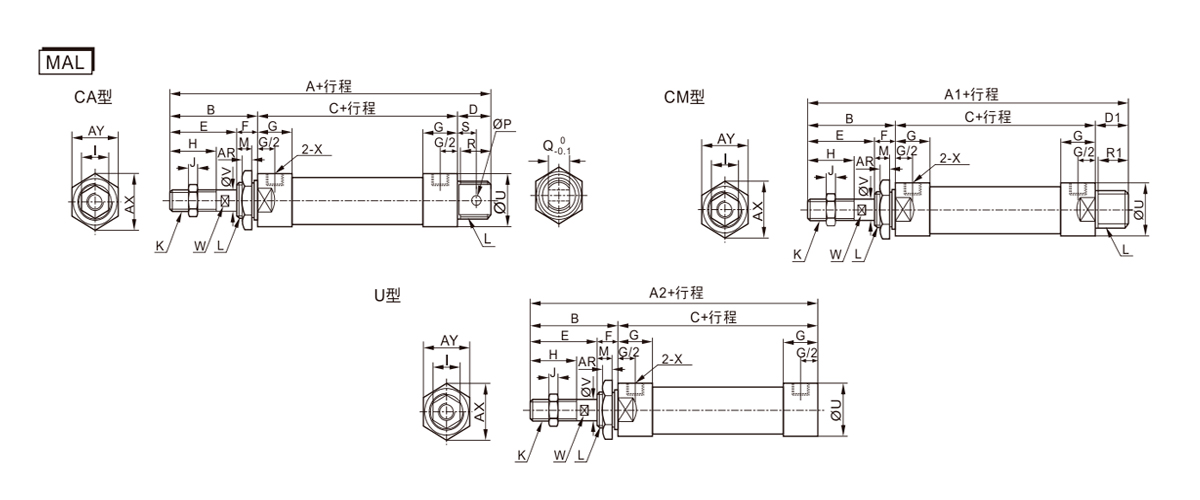

  • Diámetro/símbolo del cilindro A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR hacha sí
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

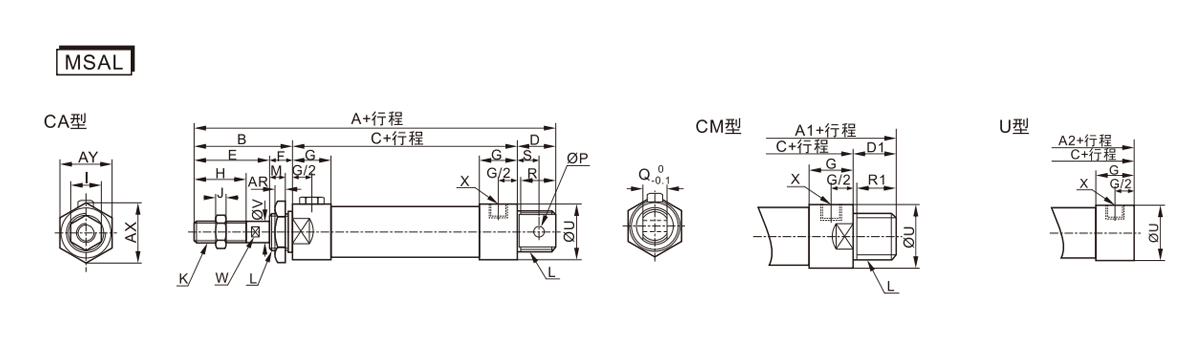

    Símbolo A A1 A2 B C D D1 E F
    Diámetro/carrera 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Diámetro/símbolo del cilindro G H 1 J K L M P Q R R1 S U V W X AR hacha sí
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

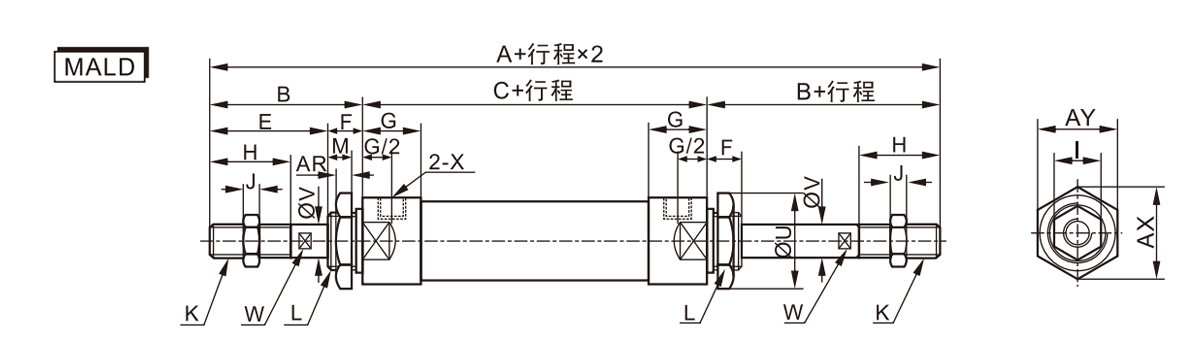

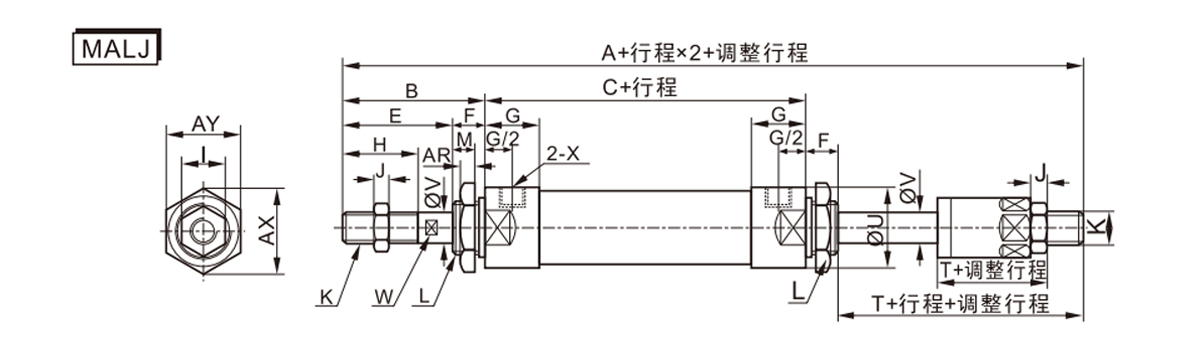

    Diámetro/símbolo del cilindro A A1 A2 C
    Itinerario 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

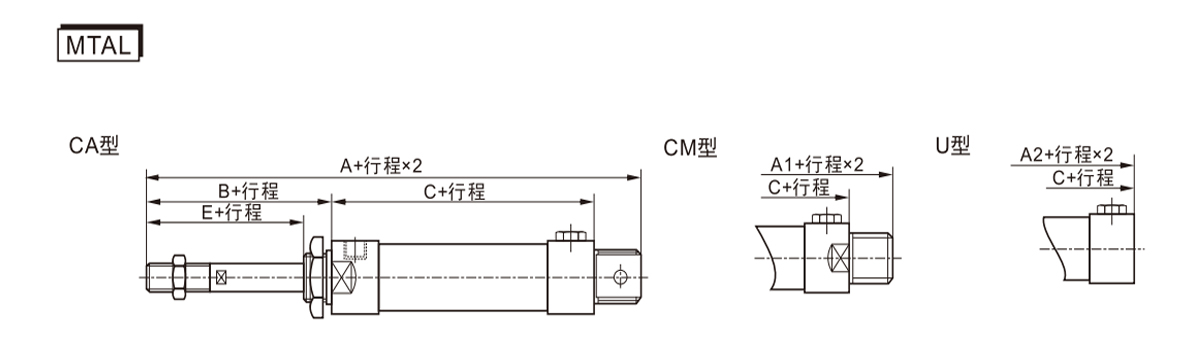

    Diámetro/símbolo del cilindro A B C E F G H I J K L M U V W X AR hacha sí
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

    Diámetro/símbolo del cilindro A B C E F G H I J K L M T U V W X AR hacha sí
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

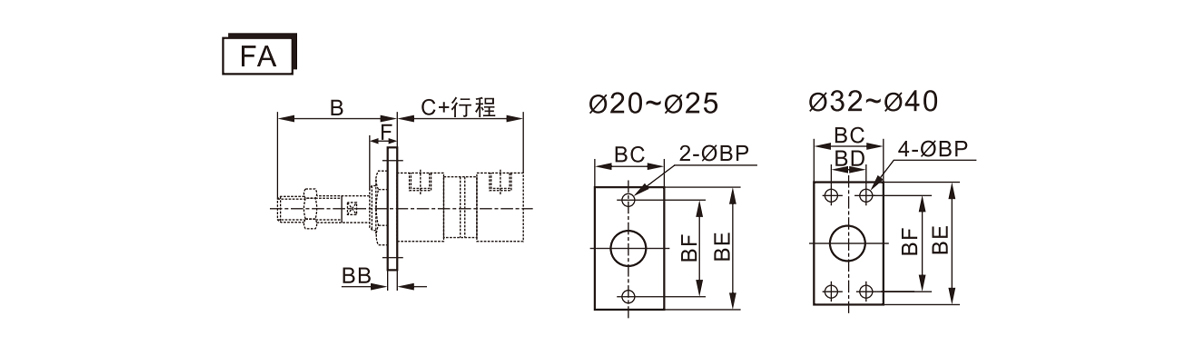

    Símbolo B C
    (Serie MAL)     		C (serie MSAL) BB antes de Cristo BD SER novio PA F
    Diámetro/carrera 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

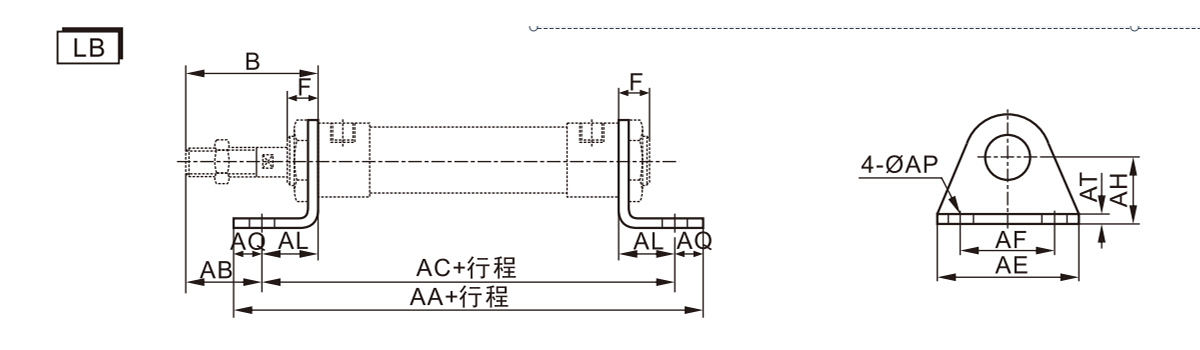

    Símbolo B F AA
    (Serie MAL)     		AA (serie MSAL) AB aire acondicionado
    (Serie MAL)     		aire acondicionado(MSAL series) AE AF AL AQ AP en Ah
    Diámetro/carrera 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

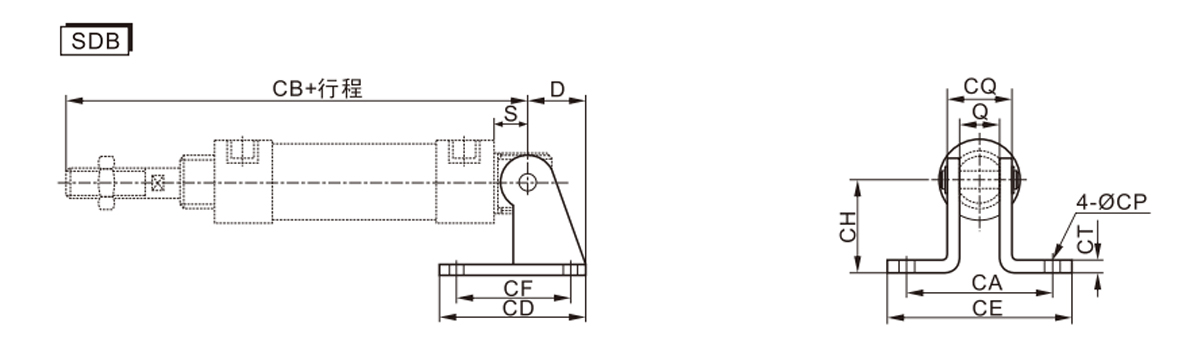

    Símbolo D S Q CA CB
    (Serie MAL)     		CB (serie MSAL) CD CE FQ CH tomografía computarizada CP CQ
    Diámetro/carrera 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
