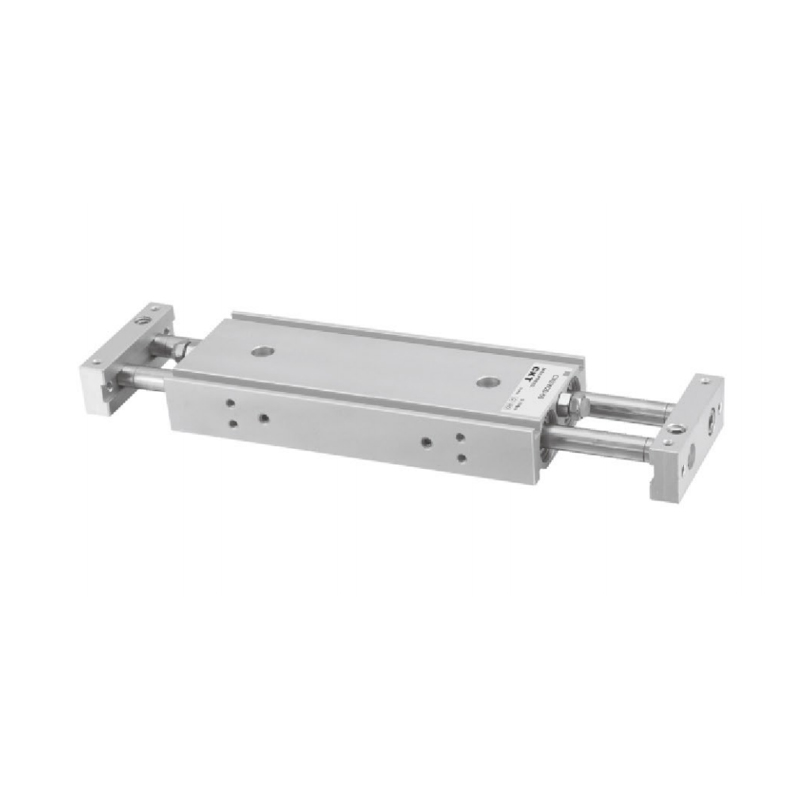

Cilindro de vástago doble con vástago pasante serie CXSW
  • Cilindro de vástago doble con vástago pasante serie CXSW
Cilindro multieje

Cilindro de vástago doble con vástago pasante serie CXSW

1. La carga máxima permitida es 2-3 veces mayor que la de la serie CXS
2. Diseño de doble cilindro, 2 veces la fuerza de salida
3. Alta precisión sin rotación
4. Fuerte resistencia a la carga lateral
5. Estándar con dispositivo de ajuste de carrera: 0-10 mm.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro delgado serie MGP con varilla guía
SIGUIENTE：Cilindro doble serie CXS (tipo básico)
  • Especificación
    Tamaño del orificio (mm) 6 10 15 20 25 32
    fluido aire
    acción Doble efecto
    Presión máxima de funcionamiento
    (Mpa)     		0.7
    Presión mínima de funcionamiento
    (Mpa)     		0.15 0.1
    Temperatura ambiente y de fluido -10~ 60℃(Sin congelación)
    Cojín Parachoques de goma en ambos extremos.
    Velocidad de funcionamiento del pistón
    (mm/s)     		50~500
    Estructura Varilla doble (fuerza de salida dos veces)
    *Lubricación No requerido
    Rango de carrera ajustable 0~-10mm
    Rodamiento Cojinete deslizante/cojinete de bolas
    Puerto de tubería M5×0,8 Rc1/8
    *Utilice ISOVG32 si desea utilizar lubricación.

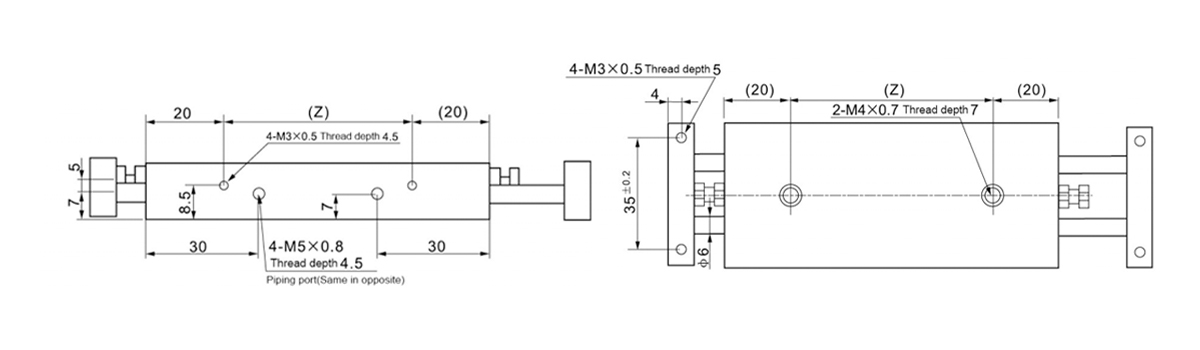

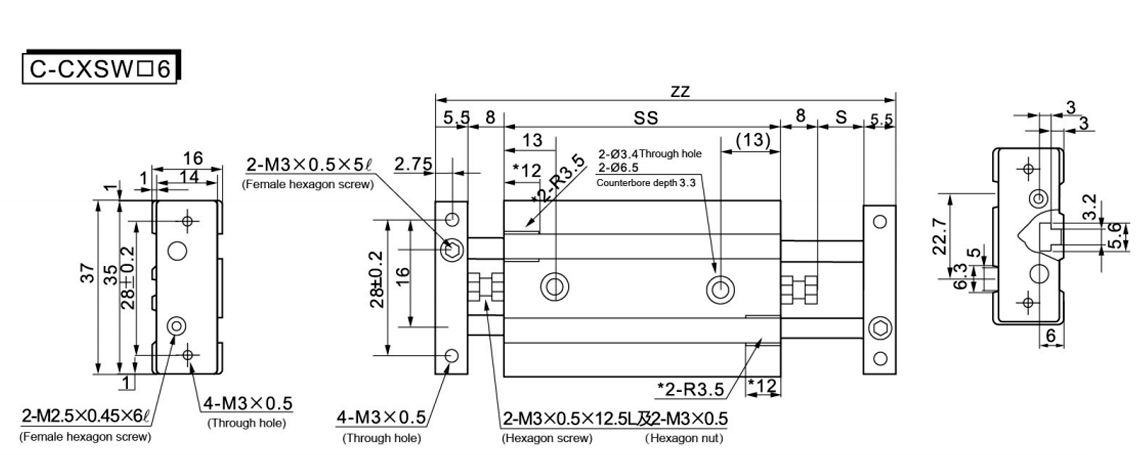

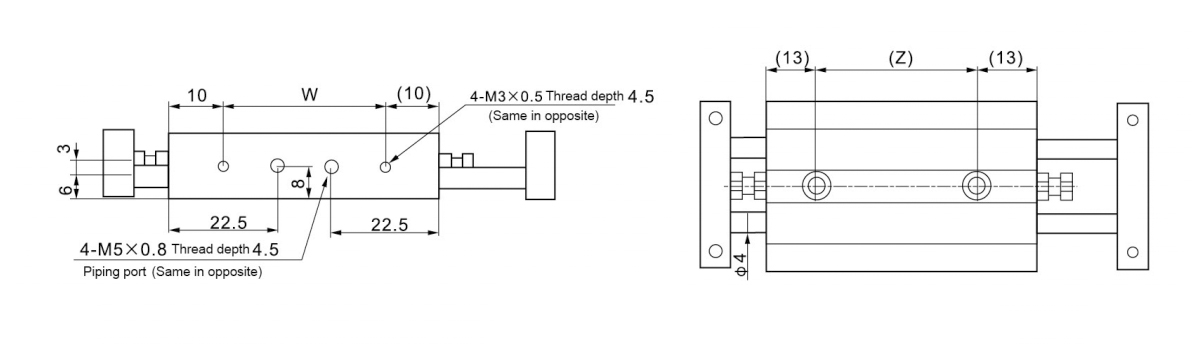

  • modelo S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Para instalar los interruptores magnéticos para los cilindros C-CXSW□6-10   y C-CXSW□6-20  , retire la pieza utilizada para asegurar la fosa del interruptor magnético. (Dimensiones marcadas con *)

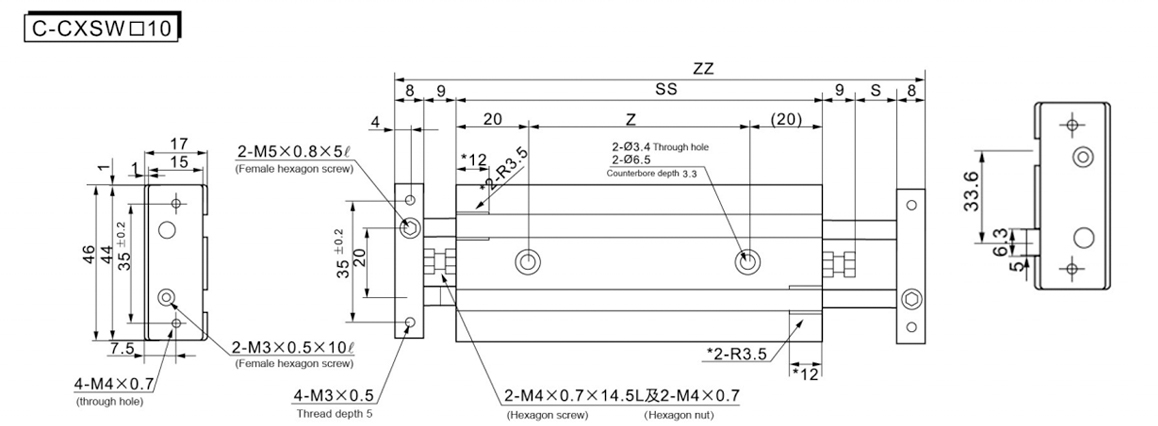

    modelo S SS ZZ Z
    Estándar
    Accidente cerebrovascular     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    largo
    Accidente cerebrovascular
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Para instalar los interruptores magnéticos para los cilindros C-CXSW□10-10 y C-CXSW□10-20, retire la parte de la fosa del interruptor magnético que se utiliza para asegurar el interruptor magnético. (Dimensiones marcadas con *)

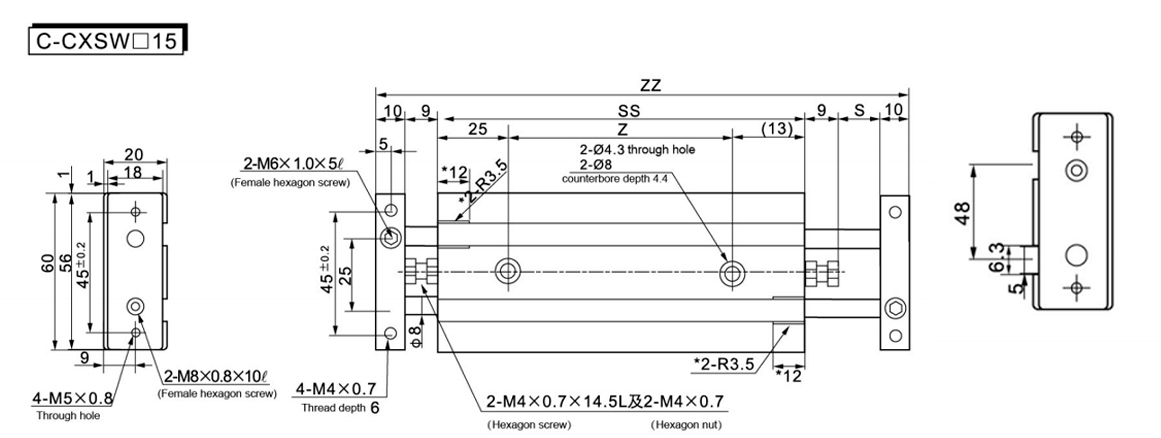

    modelo S SS ZZ Z
    Estándar
    Accidente cerebrovascular     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    largo
    Accidente cerebrovascular
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Para instalar los interruptores magnéticos para los cilindros C-CXSW□15-10 y C-CXSW□15-20, retire la pieza utilizada para asegurar la fosa del interruptor magnético. (Dimensiones marcadas con *)

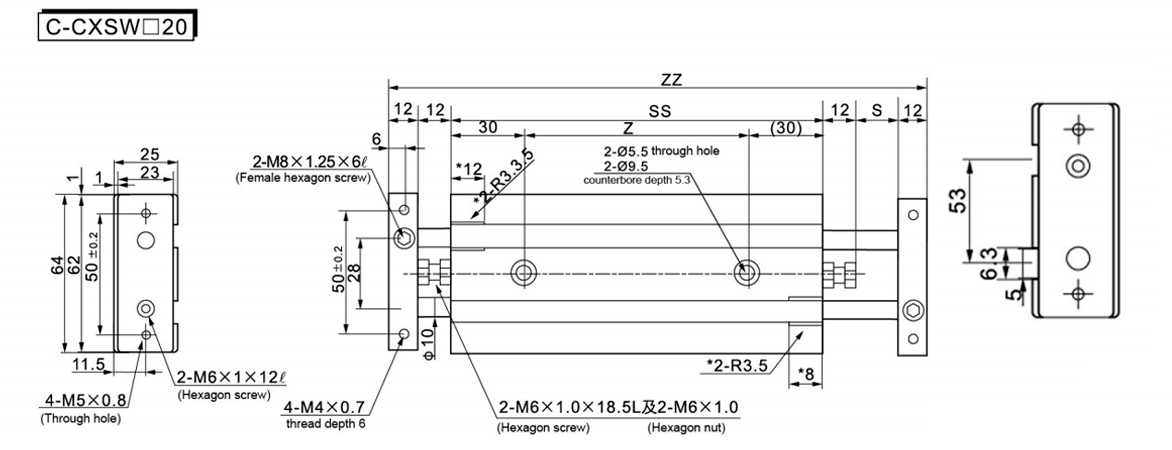

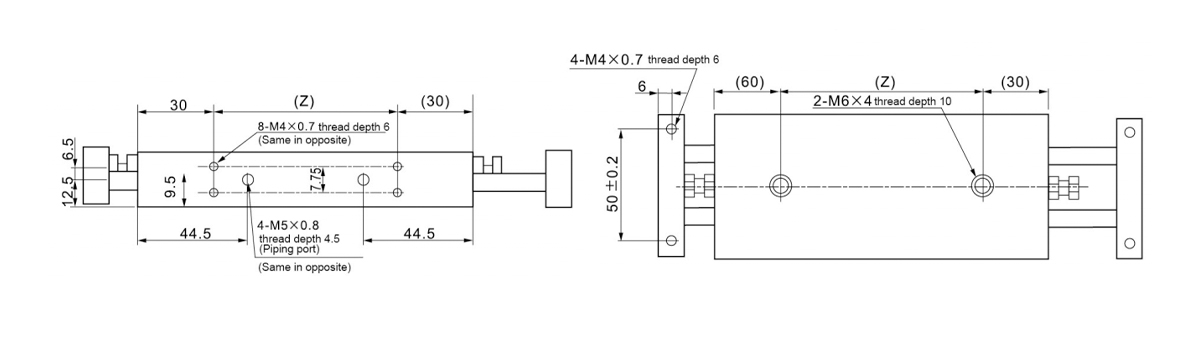

    modelo S SS ZZ Z
    Estándar
    Accidente cerebrovascular     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    largo
    Accidente cerebrovascular
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Para instalar el interruptor magnético para el cilindro C-CXSW□20-10, corte la parte de la fosa del interruptor magnético que se utiliza para asegurarlo. (Dimensiones marcadas con *)

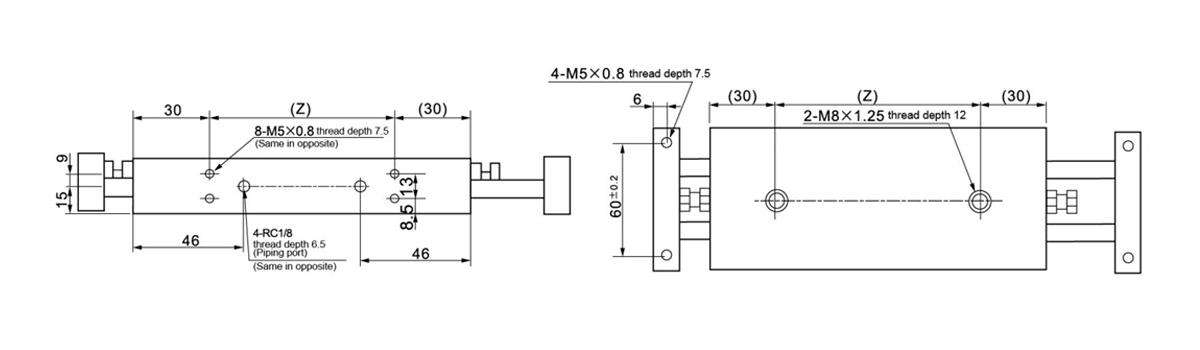

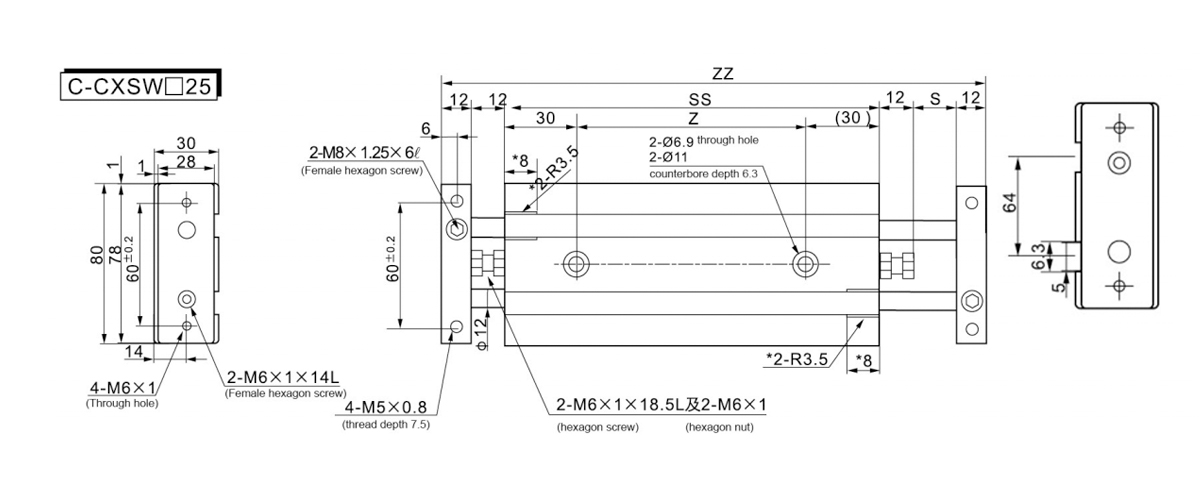

    modelo S SS ZZ Z
    Estándar
    Accidente cerebrovascular     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    largo
    Accidente cerebrovascular
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Para instalar el interruptor magnético para el cilindro C-CXSW□25-10, retire la pieza utilizada para asegurar el pozo del interruptor magnético.
    (Dimensiones marcadas con *)

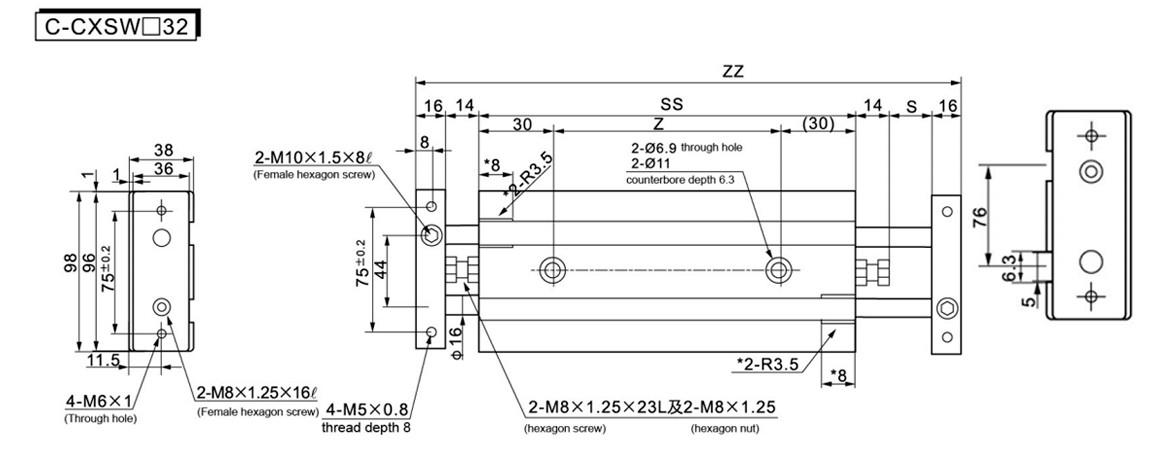

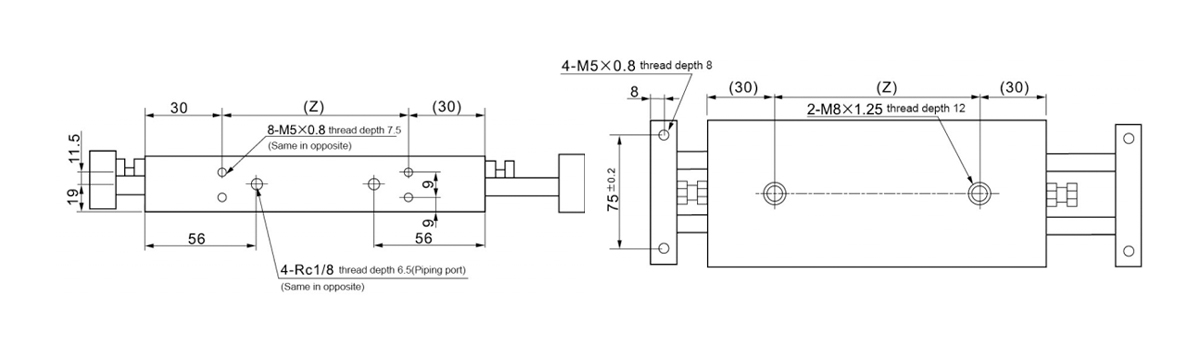

    modelo S SS ZZ Z




    Estándar
    Accidente cerebrovascular     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    largo
    Accidente cerebrovascular
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Para instalar el interruptor magnético para el cilindro C-CXSW□32-10, retire la pieza utilizada para asegurar la fosa del interruptor magnético. (Dimensiones marcadas con *)
