Cilindro delgado serie MGP con varilla guía Proveedores

Inicio / Productos / Cilindro de aire / Cilindro multieje / Cilindro delgado serie MGP con varilla guía

Cilindro delgado serie MGP con varilla guía Cilindro delgado serie MGP con varilla guía
  • Cilindro delgado serie MGP con varilla guía
  • Cilindro delgado serie MGP con varilla guía
Cilindro multieje

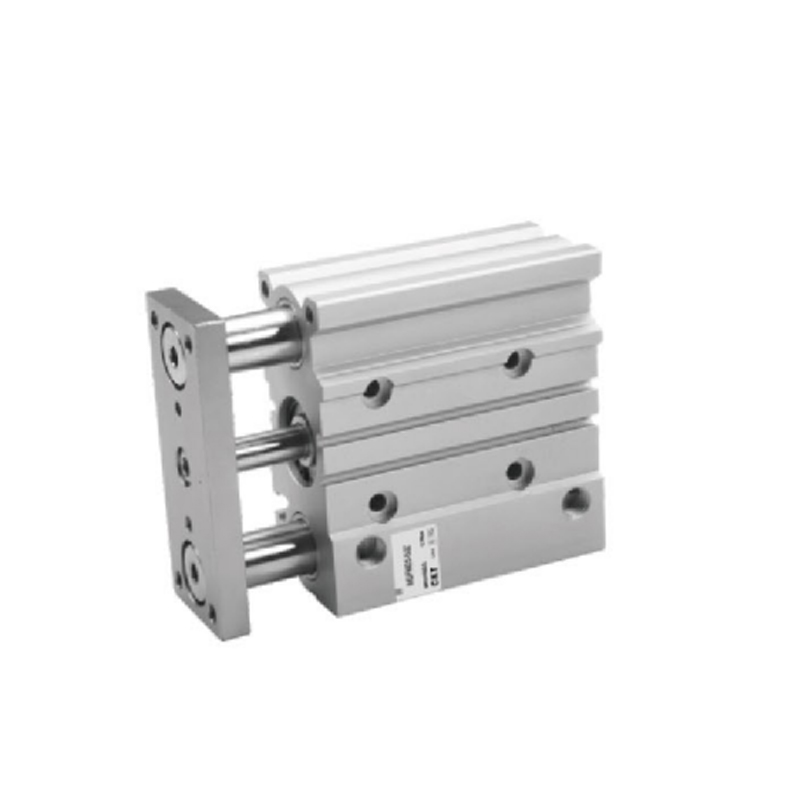

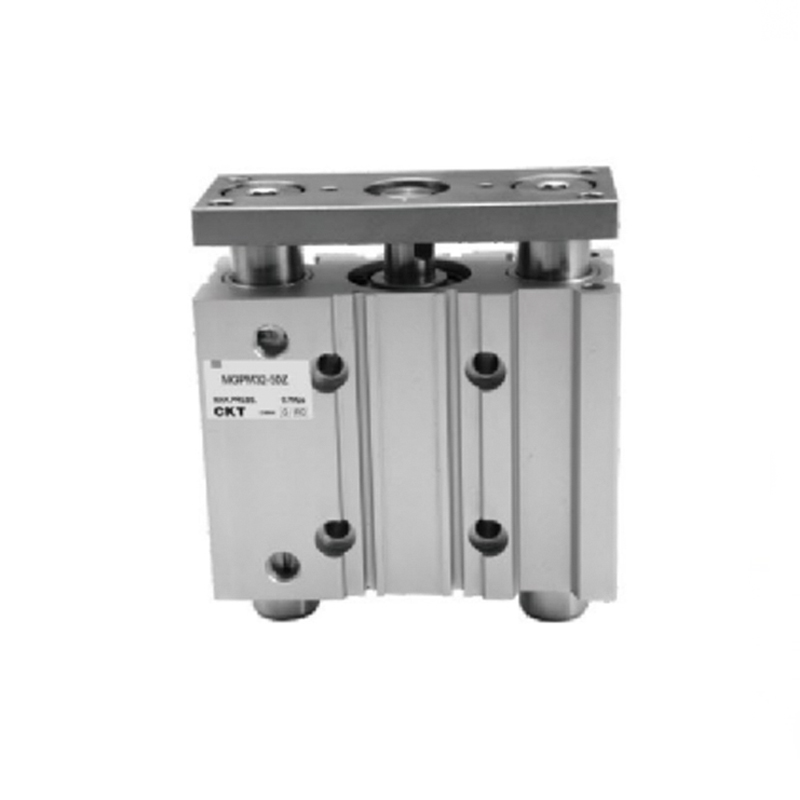

Cilindro delgado serie MGP con varilla guía

1. Tamaño pequeño y peso ligero
2. Fuerte resistencia a la carga lateral
3. Fuerte resistencia al torque
4. Alta precisión sin rotación
5. El cojinete de la varilla guía puede ser un cojinete deslizante o un cojinete de bolas.
6. Fácil de instalar
7. Se puede seleccionar la posición de la tubería de dos lados

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro miniatura serie MGJ con varilla guía
SIGUIENTE：Cilindro de vástago doble con vástago pasante serie CXSW
  • Especificación estándar
    Tamaño del orificio (mm) 12 16 20 25 32 40 50 63 80 100
    fluido aire
    acción Doble efecto
    Presión máxima de funcionamiento (MPa) 1.0
    Presión de funcionamiento mínima (MPa) 0.12 0.1
    Temperatura ambiente y de fluido -10~ 60℃(Sin congelación)
    Velocidad del pistón 50~500 mm/s 50~400 mm
    Cojín Parachoques de goma en ambos extremos.
    Tolerancia de longitud de carrera 1,5 mm
    *Lubricación No requerido
    Rodamiento Cojinete deslizante/casquillo de bolas/casquillo de bolas de alta precisión
    No giratorio
    Precisión
    (Parte de la abrazadera)     		Cojinete deslizante ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Buje de bolas ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Alta precisión
    Buje de bolas
    Puerto de tubería M5×0,8 1/8 1/4 3/8
    *Por favor, utilice ISOVG32 si desea utilizar lubricación.

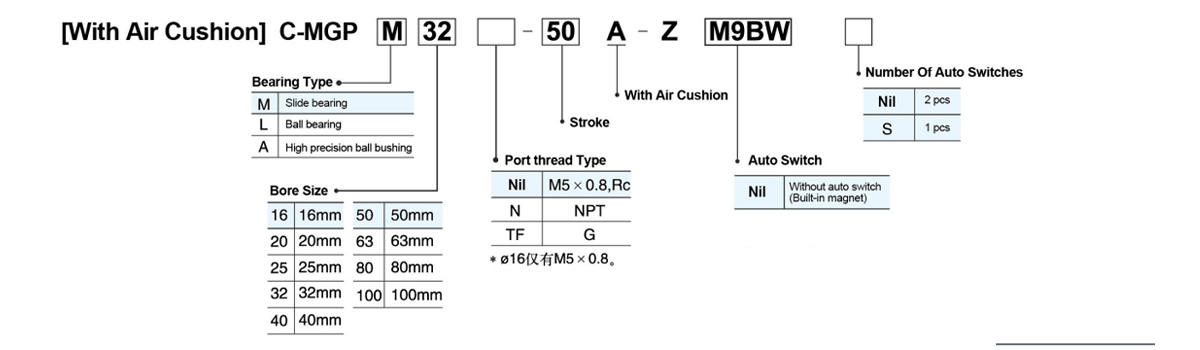

    Tamaño del orificio (mm) 16 20,25,32,40,50,63,80,100
    Presión máxima de funcionamiento (MPa) 1.0
    Presión mínima de funcionamiento (MPa) 0.15 0.12
    Cojín aire cushion on both ends

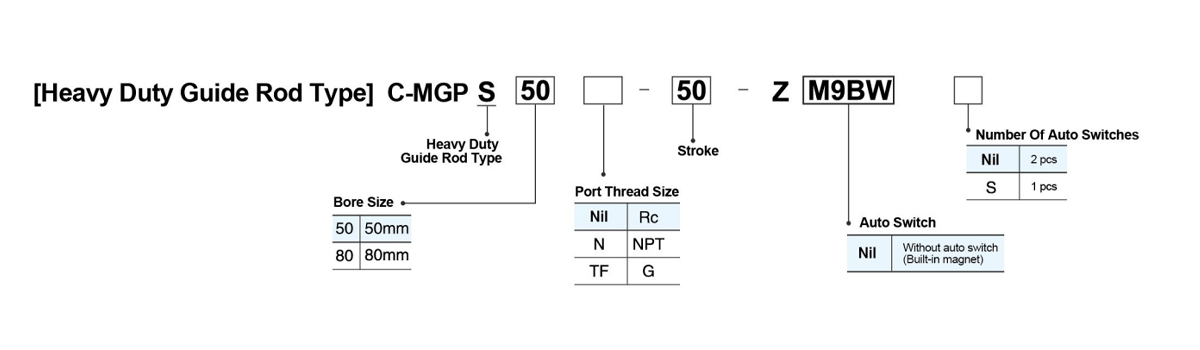

    Especificación
    Tamaño del orificio (mm) 50 80
    Rango de presión de funcionamiento (MPa) 0,1 ~ 1,0
    Velocidad de funcionamiento del pistón (mm/s) 50~400
    Cojín Parachoques de goma en ambos extremos.
    Carrera estándar 25,50,75,100,125,150,175,200
    Precisión no giratoria de la placa terminal ±0,05° ±0,04°

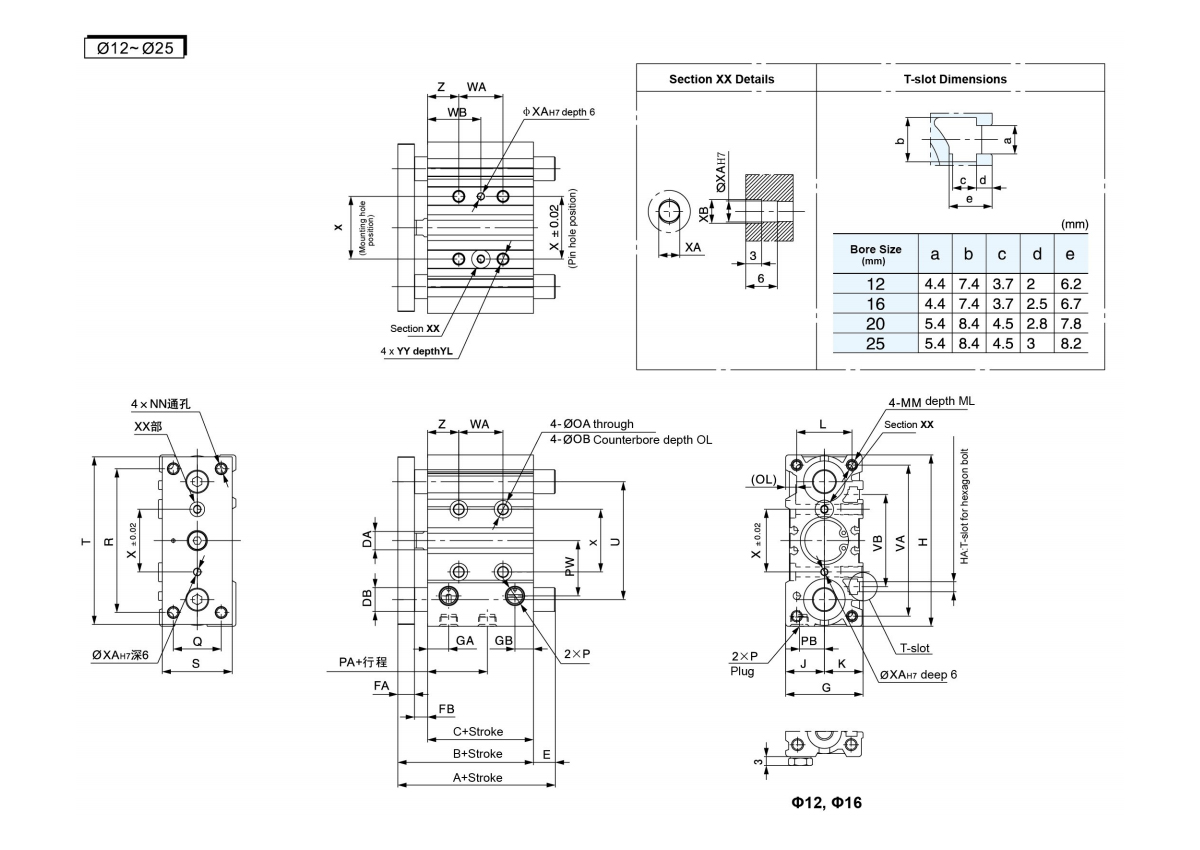

  • C-MGPM, C-MGPL, C-MGPA Común Dimensiones                                                                                                                                                           (mm)
    aburrido
    Tamaño
    (mm)     		Carrera (mm) B C DA FA facebook G GA ES H ja J K L MM ml NN OA OB OL P
    nulo TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 TNP1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 TNP1/8 G1/8

    aburrido
    Tamaño
    (mm)     		PA PB VP Q R S T U VA V.B. WA BM X xa XB AA YL Z
    30 o
    menos     		9sr3oS
    menos     		Más de 100 200 o menos Más de 200 300 o menos Más de 300 30 o
    menos     		Más de 30, 100 o menos Más de 100 200 o menos Más de 200 300 o menos Más de 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM Cojinete deslizante IA,DB,E Dimensión                                       (mm)
    aburrido
    Tamaño
    (mm)     		A DB E
    50 o menos Más de 50 100 o menos Más de 100 200 o menos Más de 200 50 o menos Más de 50 100 o menos Más de 100 200 o menos Más de 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (casquillo de bolas)
    C-MGPA (buje de bolas de alta precisión)/A,DB,E Dimensión   (mm)
    aburridoSize(mm) A DB E
    30 o menos Más de 30, 100 o menos Más de 100 200 o menos Más de 200 30 o menos Más de 30, 100 o menos Más de 100 200 o menos Más de 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

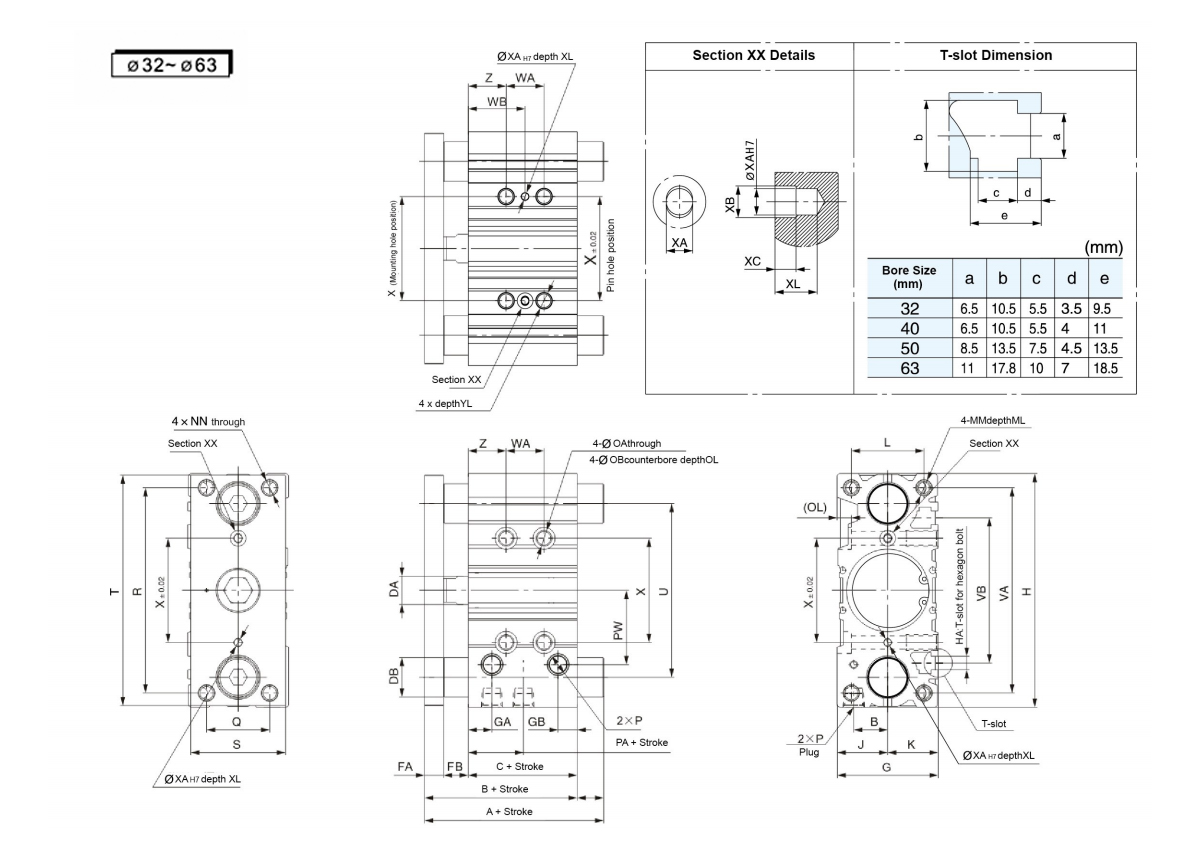

    C-MGPM, C-MGPL, C-MGPA Común Dimensiones                                                                                                                                                           (mm)
    aburrido
    Tamaño
    (mm)     		Carrera (mm) B C DA FA facebook G GA ES H ja J K L MM ml NN OA OB OL P
    nulo TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 TNP1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 TNP1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 TNP1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 TNP1/4 G1/4

    aburrido
    Tamaño
    (mm)     		PA PB VP Q R S T U VA V.B. WA BM X xa XB XC XL AA YL Z
    25 o menos Más de 25, 100 o menos Más de 100 200 o menos Más de 200 300 o menos Más de 300 25 o menos Más de 25, 100 o menos Más de 100 200 o menos Más de 200 300 o menos Más de 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM Cojinete deslizante IA,DB,E Dimensión                                        (mm)
    aburrido
    Tamaño
    (mm)     		A DB E
    50 o menos Más de 50 200 o menos Más de 200 50 o menos Más de 50 200 o menos Más de 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (casquillo de bolas)
    C-MGPA (buje de bolas de alta precisión)/A,DB,E Dimensión (mm)
    aburrido
    Tamaño
    (mm)     		A DB E
    50 o menos Más de 50 100 o menos Más de 100 200 o menos Más de 200 50 o menos Más de 50 100 o menos Más de 100 200 o menos Más de 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

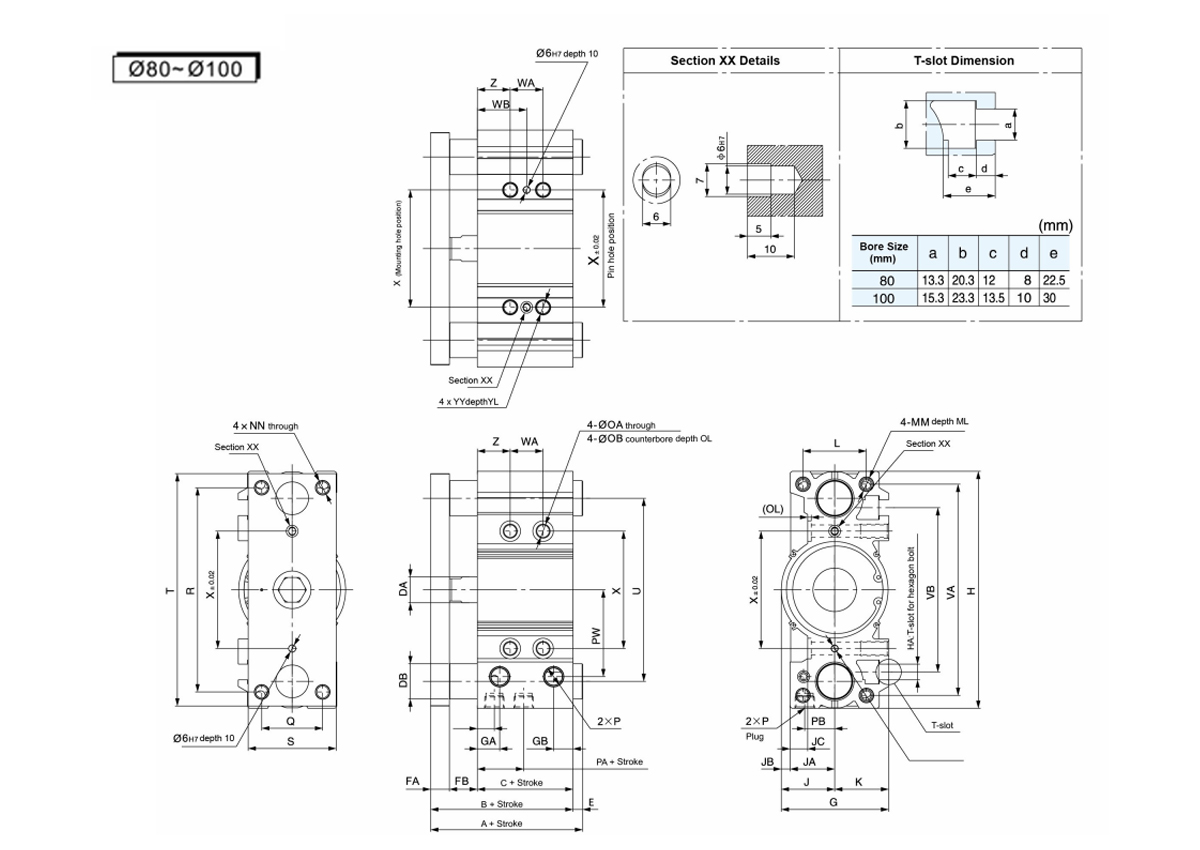

    C-MGPM,C-MGPL,C-MGPA Dimensiones comunes                                                                                                           (mm)
    aburrido
    Tamaño
    (mm)
    Accidente cerebrovascular
    (mm)     		B C DA FA facebook G GA ES GC H ja J JA JB jc K L MM ml NN OA OB OL P
    nulo TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 TNP3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 TNP3/8 G3/8

    aburrido
    Tamaño
    (mm)     		PA PB VP Q R S T U VA V.B. WA BM X AA YL Z
    25 o menos Más de 25, 100 o menos Más de 100 200 o menos Más de 200 300 o menos Más de 300 25 o menos Más de 25, 100 o menos Más de 100 200 o menos Más de 200
    300 o menos     		Más de 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM Cojinete deslizante IA, DB, dimensión E
    (mm)
    aburrido
    Tamaño
    (mm)     		A DB E
    50 o menos Más de 50 años
    200 o menos     		Más de 200 50 o menos Más de 50 años
    200 o menos     		Más de 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Rodamientos de bolas)
    C-MGPA (rodamiento de bolas de alta precisión) / Dimensión A,DB,E
    (mm)
    aburrido
    Tamaño
    (mm)     		A DB E
    25 o menos Más de 25 50 o menos Más de 50 200 o menos Más de 200 25 o menos Más de 25 50 o menos Más de 50 200 o menos Más de 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
