Cilindro sin vástago con articulación mecánica serie MY1H (tipo guía lineal)
  • Cilindro sin vástago con articulación mecánica serie MY1H (tipo guía lineal)
Cilindro sin vástago

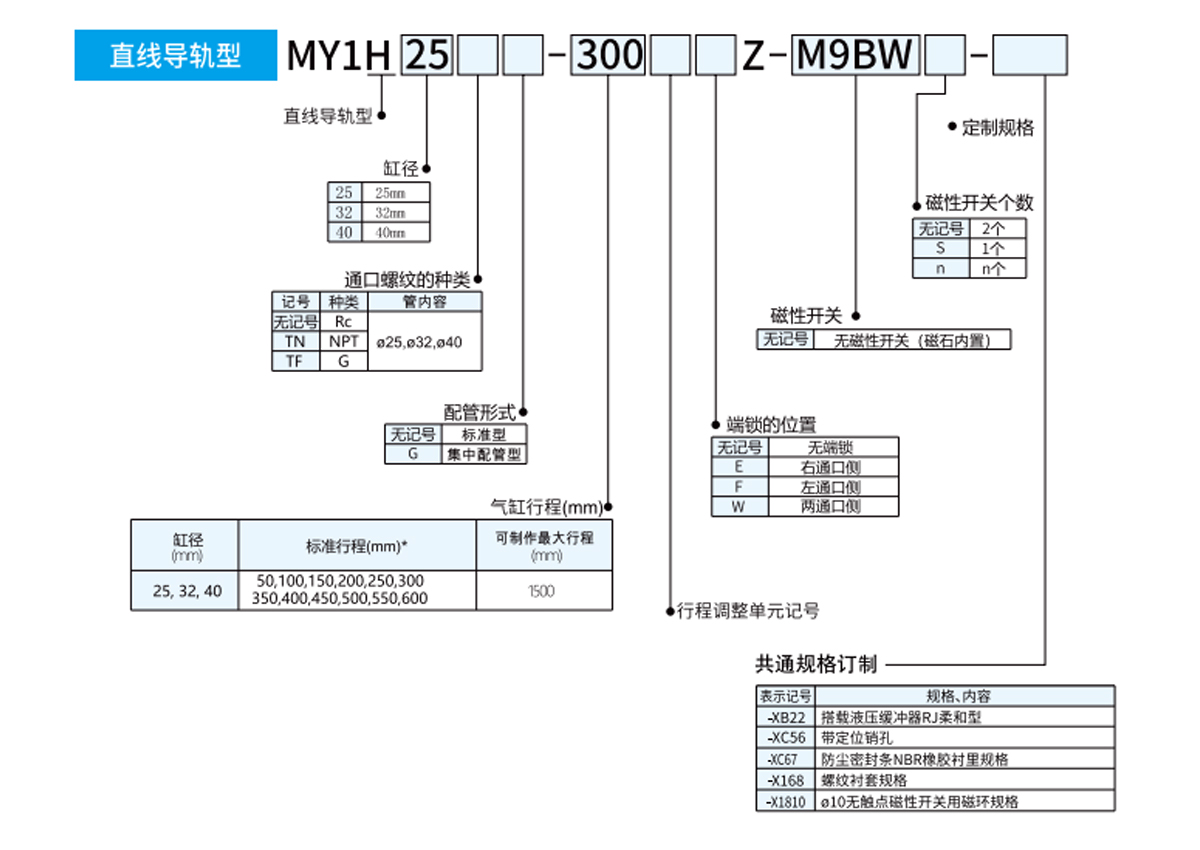

Cilindro sin vástago con articulación mecánica serie MY1H (tipo guía lineal)

El cilindro sin vástago con articulación mecánica serie MY1H es un cilindro sin vástago que utiliza juntas mecánicas para lograr la transmisión del movimiento y está especialmente integrado con una estructura de guía lineal. Se centra en proporcionar una solución de accionamiento lineal compacta, confiable y que satisfaga la precisión para aplicaciones comunes de recogida y colocación en sistemas de automatización.

● Tipo de fuerza impulsora central: Su núcleo radica en la estructura de unión mecánica única, que transmite inteligentemente el movimiento lineal del pistón directamente al deslizador de carga externo a través del mecanismo interno, sin la necesidad de la extensión del vástago del cilindro tradicional, y logra la integración compacta del cuerpo del cilindro y el movimiento de la carga.

● Piedra angular de la guía de precisión: A diferencia de los modelos convencionales, esta serie lleva incorporado un sistema de guía lineal de alta rigidez. Esto proporciona soporte y guía para el deslizamiento de carga que supera con creces la capacidad de guía del propio cilindro, mejora significativamente la suavidad del movimiento y brinda una mayor repetibilidad, lo cual es adecuado para ocasiones de posicionamiento con requisitos de precisión moderados.

● Posicionamiento típico de la aplicación: La capacidad de carga diseñada y el rango de recorrido de esta serie la hacen muy adecuada para operaciones frecuentes de recogida, transferencia y colocación de piezas de trabajo pequeñas y medianas con peso moderado en líneas de producción automatizadas. Es especialmente adecuado para escenarios donde el rango de tamaño de la pieza de trabajo se encuentra en las especificaciones típicas pequeñas y medianas (por ejemplo, el diámetro está en el nivel de decenas de milímetros).

● Ventaja de eficiencia espacial: Dado que se elimina el espacio delantero y trasero requerido para la extensión y retracción del vástago del pistón, combinado con su diseño de riel guía integrado, la estructura general es muy compacta, lo que es particularmente propicio para ahorrar valioso espacio de instalación axial en diseños de equipos con espacio limitado.

● Consideraciones de confiabilidad: El diseño del acoplamiento mecánico generalmente implica menos requisitos de sello deslizante (en comparación con el acoplamiento magnético), lo que puede mejorar la vida útil y reducir la dependencia del mantenimiento hasta cierto punto, y la operación es más confiable.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M
SIGUIENTE：Cilindro sin vástago con junta mecánica serie MY1B (tipo básico)
  • Diámetro del cilindro (mm) 25 32 40
    aire
    Fluido utilizado Doble efecto
    Modo de funcionamiento 0,1 ~ 0,8 MPa
    Rango de presión de funcionamiento 1,2 MPa
    presión de prueba de presión 5 ~ 60 ℃
    Temperatura ambiente y temperatura del fluido.
    Almacenamiento en búfer aire cushion
    Lubricación sin aceite
    Tolerancia de longitud de carrera 1.80
    Diámetro de la tubería Aberturas frontales y laterales Rc1/8 Rc1/4
    Abertura inferior Ø6 Ø8

    Especificaciones de bloqueo
    Diámetro del cilindro (mm) 25 32 40
    Posición de bloqueo Un solo lado (opcional), ambos lados
    Fuerza de sujeción (MAX.) N 270 450 700
    Rango de ajuste fino de recorrido (mm) 0~—11,5 0~—12 0~—16
    Liquidación Menos de 1 milímetro
    Liberación manual Puede (tipo desbloqueado)

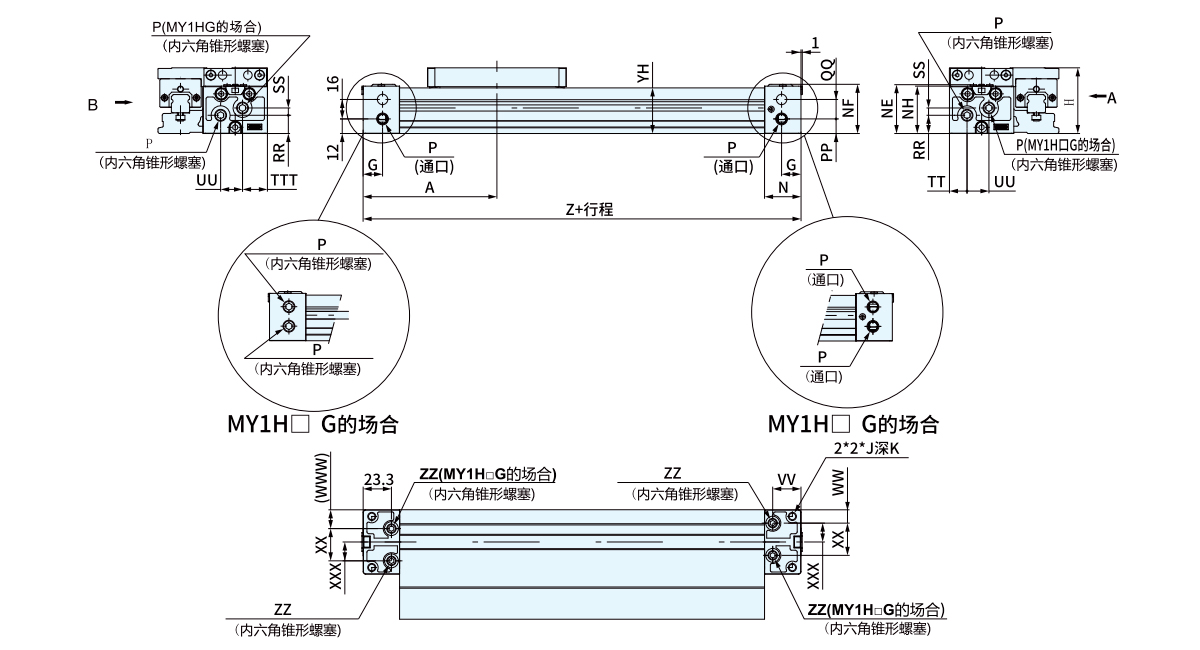

  • Tuberías utilizadas en sistemas de tuberías centrales montados en la parte inferior.
    modelo A B C G ES H J K L LD LL LW M MM N Carolina del Norte NE NF NH noroeste P PA PB ordenador personal
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MI1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MI1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    modelo PD educación física FP PG PP Q qw RR TT TTT V.V. WW www XXX YH Z ZZ En casos de tuberías centralizadas modelo QQ SS UU. XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MI1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MI1H32 16 11 32 40
    MI1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MI1H40 24 12 35 47

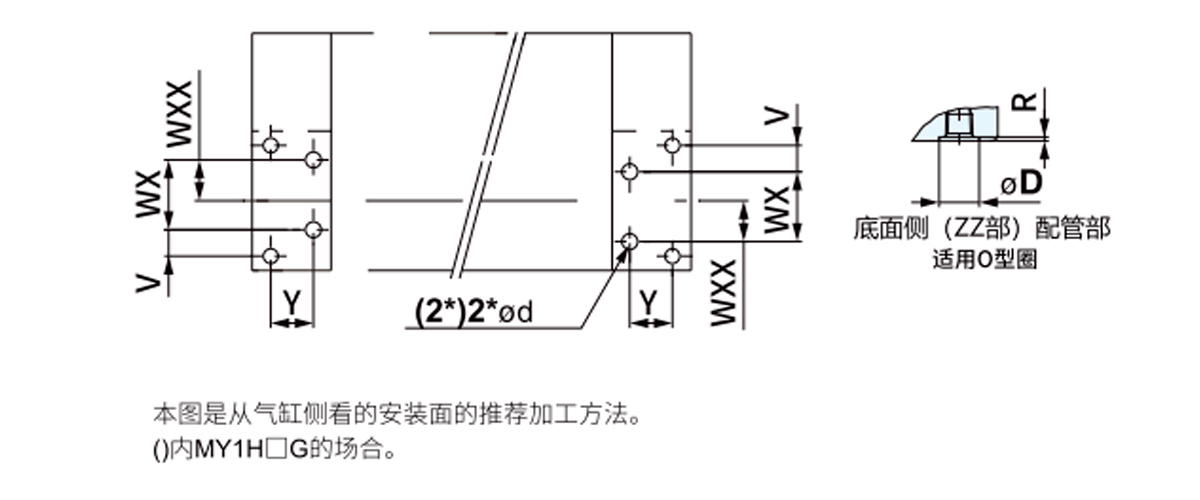

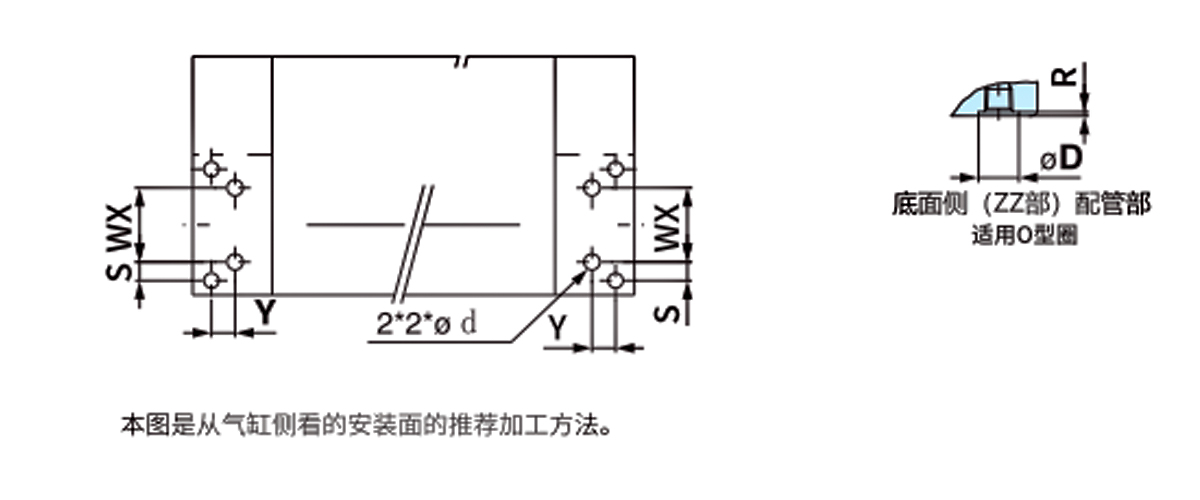

    Tabla de tamaños de orificios para tuberías concentradas en la superficie inferior (use estos tamaños para superficies de procesamiento e instalación)
    Tubería estándar/tubería centralizada común En casos de tuberías centralizadas
    modelo WXX Y d D R Adecuado para juntas tóricas modelo WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MI1H32 20 20.4 6 11.4 1.1 MI1H32 40 5.5
    MI1H40 23.5 25.9 8 13.4 1.1 C11.2 MI1H40 47 6

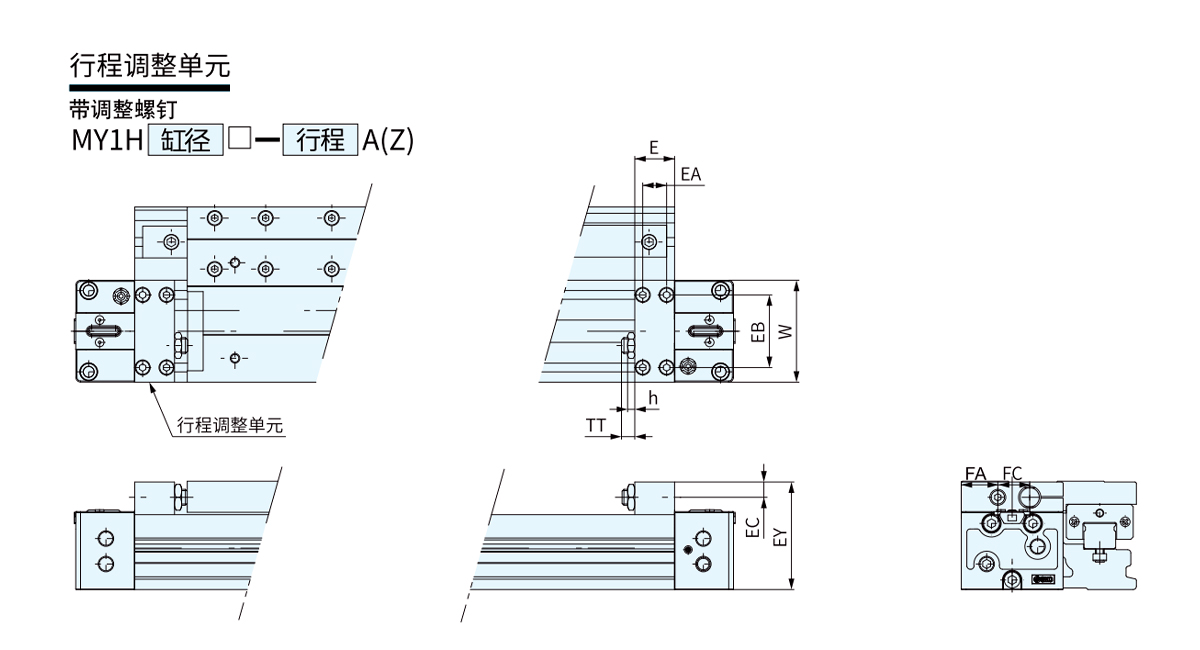

    Adecuado para cilindros E EA EB CE ey FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5(MÁX.16.5) 53
    MI1H32 25 14 45.6 9.5 67.5 23 20 4.5 8(MÁX.20) 64
    MI1H40 31 19 55 11 82 24.5 26 4.5 9(MÁX.25) 75

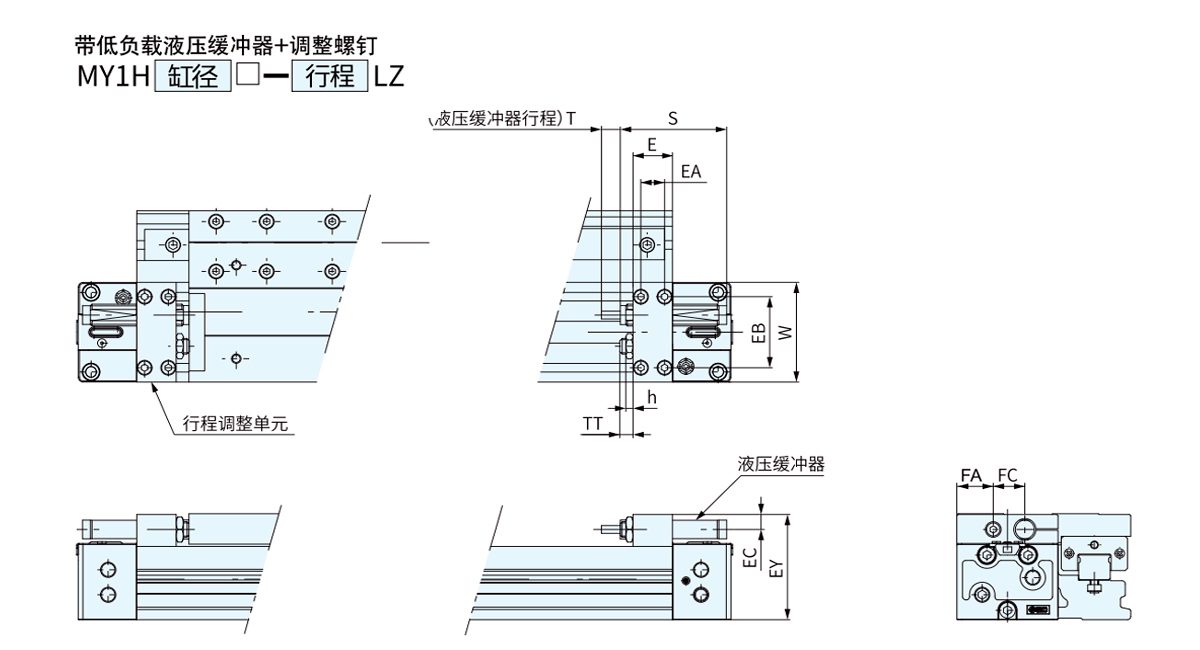

    Adecuado para cilindros E EA EB CE ey F FA FC h S T TT W modeloo de amortiguador hidráulico
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5(MÁX.16.5) 53 RB1007
    MI1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8(MÁX.20) 64 RB1412
    MI1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9(MÁX.25) 75 RB1412

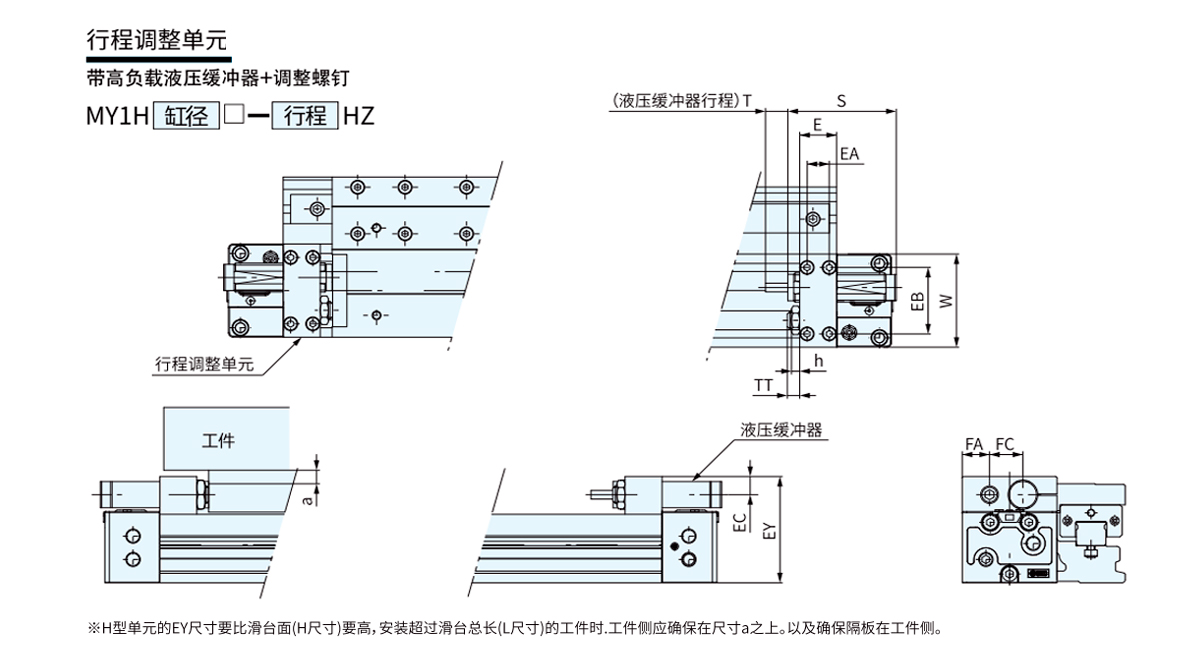

    Adecuado para cilindros E EA EB CE ey F FA FC h S T TT W modeloo de amortiguador hidráulico a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5(MÁX.16.5) 53 RB1412 3.5
    MI1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8(MÁX.20) 64 RB2015 5.5
    MI1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9(MÁX.25) 75 RB2015 2.5

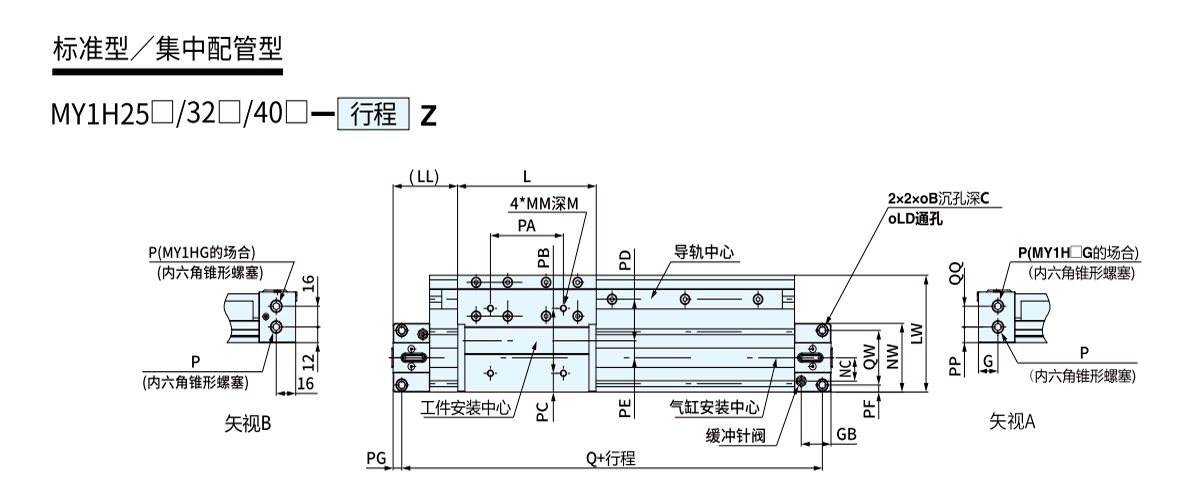

    Tuberías utilizadas en sistemas de tuberías centrales montados en la parte inferior.
    modelo A B C G ES H J K L LD LL LW M MM N Carolina del Norte NE NF NH noroeste P PA PB ordenador personal
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MI1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MI1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Tuberías utilizadas en sistemas de tuberías centrales montados en la parte inferior.
    modelo PD educación física FP PG PP Q qw RR TT TTT V.V. WW www XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MI1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MI1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

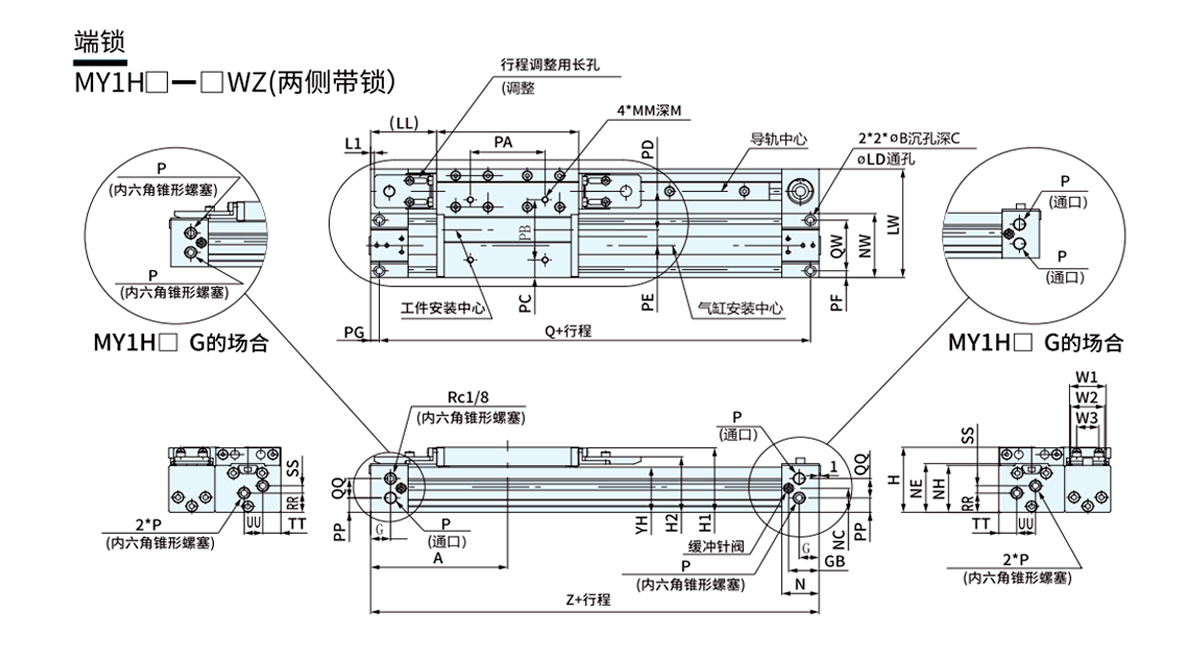

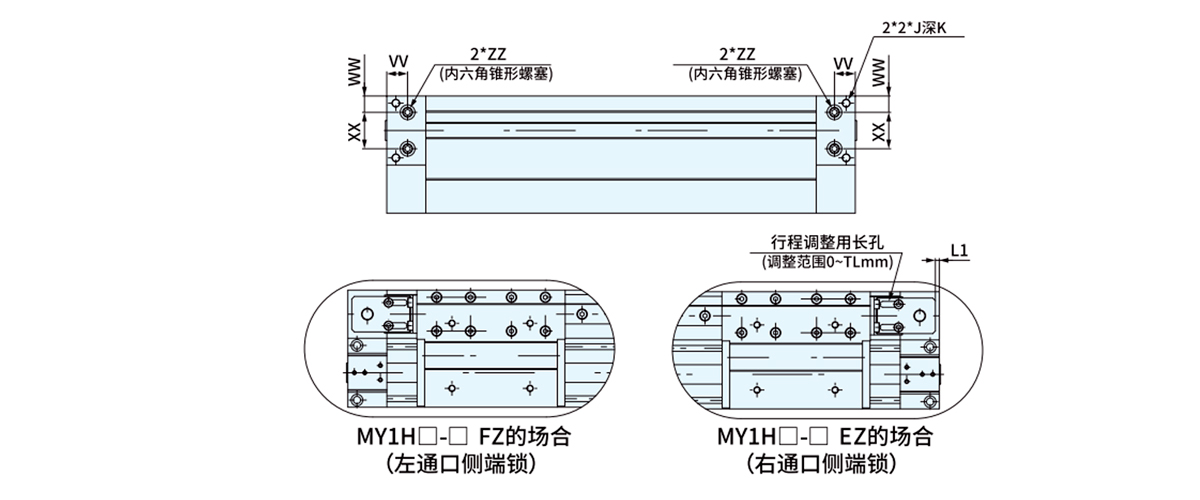

    Mecanismo de bloqueo final (tubería estándar/tubería centralizada común)
    modelo H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MI1H32 67 56 6.5 12 29.3 27.3 17.7
    MI1H40 83 68.5 10.5 16 38 35 24.4

    Tubería estándar/tubería centralizada común
    modelo WX Y d D R Adecuado para juntas tóricas
    MY1H25 28 9 6 11.4 1.1 C9
    MI1H32 32 11 6 11.4 1.1
    MI1H40 36 14 8 13.4 1.1 C11.2
    Tabla de tamaños de orificios para tuberías concentradas en la superficie inferior (use estos tamaños para superficies de procesamiento e instalación)

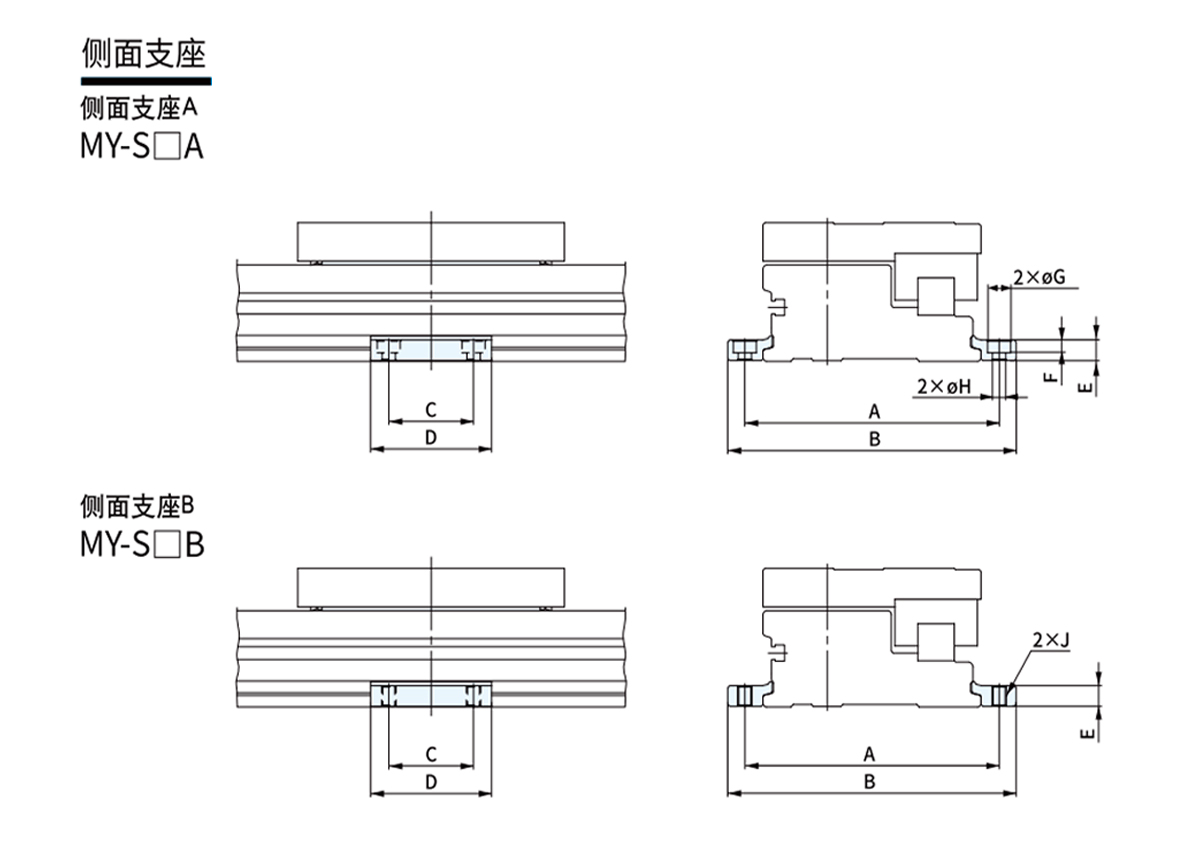

    modelo Adecuado para cilindros A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MI1H32 A MI1H32 130 148 45 64 11.7 6 11 6.6 M8!1.25
    B
    MI1H40 A MI1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
