Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M Proveedores

Inicio / Productos / Cilindro de aire / Cilindro sin vástago / Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M

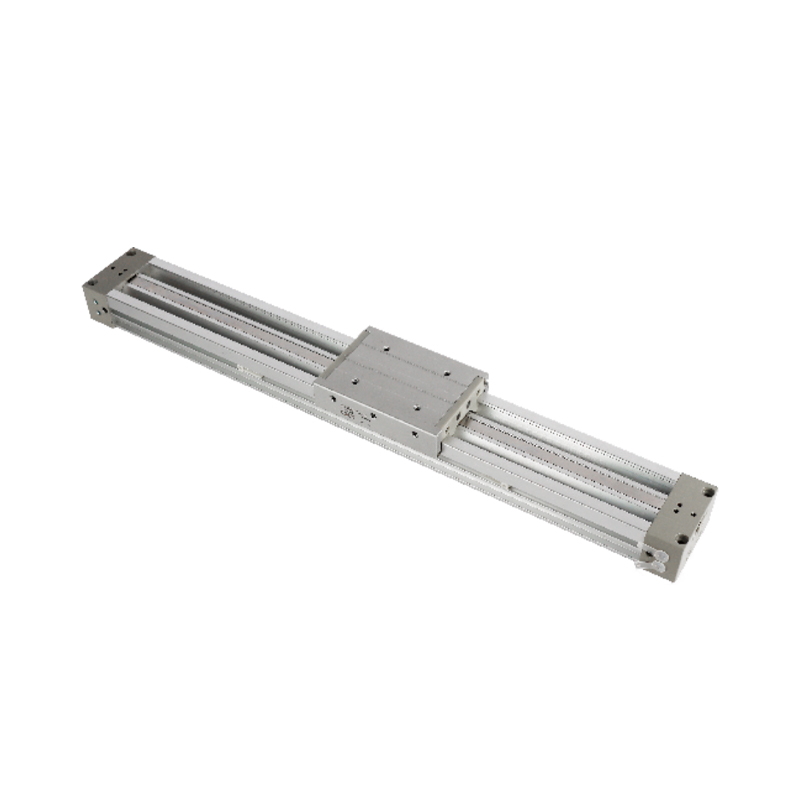

Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M
  • Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M
Cilindro sin vástago

Tipo de guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente serie MY1M

El tipo guía de cojinete deslizante de cilindro sin vástago articulado mecánicamente de la serie MY1M adopta una estructura integrada de cilindro sin vástago articulado mecánicamente y riel guía de cojinete deslizante, que simplifica la configuración mecánica del sistema de movimiento lineal al integrar directamente la ruta de transmisión de carga y el mecanismo de guía. Su diseño compacto es particularmente adecuado para escenarios de accionamiento lineal simples donde las piezas de trabajo deben montarse directamente en el motor, y también tiene adaptabilidad estructural para hacer frente a una amplia gama de tareas de manipulación.

Descripción general de las funciones principales
■ Diseño de riel guía integrado
El cuerpo del cilindro y el riel guía del cojinete deslizante forman una unidad de fusión física, eliminando el vínculo de ensamblaje del cilindro tradicional y el riel guía independiente. Esta fusión estructural reduce significativamente la complejidad del sistema y hace que la disposición del equipo sea más compacta, especialmente adecuada para unidades de automatización con espacio limitado.

■ Características de la guía de baja fricción
El riel guía del cojinete deslizante proporciona una guía lineal estable de baja resistencia, equilibrando la capacidad de carga y la suavidad de funcionamiento a través del diseño optimizado del par de fricción. Esta forma de guía puede suprimir eficazmente la deriva de vibraciones en condiciones de trabajo normales y garantizar la consistencia geométrica de la trayectoria del movimiento de la carga.

■ Capacidad de montaje directo de la pieza de trabajo
La mesa móvil está especialmente reforzada para permitir a los usuarios fijar directamente piezas de trabajo o accesorios de tamaño pequeño y mediano. Esto elimina componentes de transición como placas de montaje secundarias, acorta la cadena de transmisión de fuerza y ​​mejora la rigidez del sistema y la velocidad de respuesta de posicionamiento.

■ Adaptabilidad de carrera grande
La transmisión acoplada mecánicamente supera las limitaciones físicas del vástago del pistón y tiene la capacidad de expandirse a una carrera lineal más larga manteniendo el tamaño del cuerpo del cilindro. Las características estructurales del soporte de rango completo del riel guía aseguran la estabilidad del movimiento de la carga dentro de un rango de carrera más amplio.

■ Manejo de optimización de escenarios
La alta rigidez y adaptabilidad de la carga que aporta el riel guía integrado lo hacen sobresaliente en escenarios de manipulación continua, como la transferencia de materiales y la transferencia de componentes. El sistema se puede configurar para operar horizontal o verticalmente para satisfacer las necesidades de transferencia de material entre estaciones y módulos.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Serie MY2H/HT Cilindro sin vástago con junta mecánica Tipo guía lineal (1 eje)/Tipo guía lineal (2 ejes)
SIGUIENTE：Cilindro sin vástago con articulación mecánica serie MY1H (tipo guía lineal)
  • Especificaciones
    Diámetro del cilindro (mm) 16 20 25 32 40 50 63
    Fluido utilizado aire
    Modo de funcionamiento Doble efecto
    Rango de presión de funcionamiento 0,2 ~ 0,8 MPa 0,15 ~ 0,8 MPa
    presión de prueba de presión 1,2 MPa
    Temperatura ambiente y temperatura del fluido. 5 ~ 60 ℃
    Almacenamiento en búfer aire cushioning
    Lubricación sin aceite
    Tolerancia de longitud de carrera Menos de 1000 1,8,1001~3000 2,8 Por debajo de 2700 1,8, 2701-5000 2,8
    Diámetro de la tubería Aberturas frontales y laterales M5×0,8 1/8 14 3/8
    Abertura inferior Ø4 Ø6 08 010

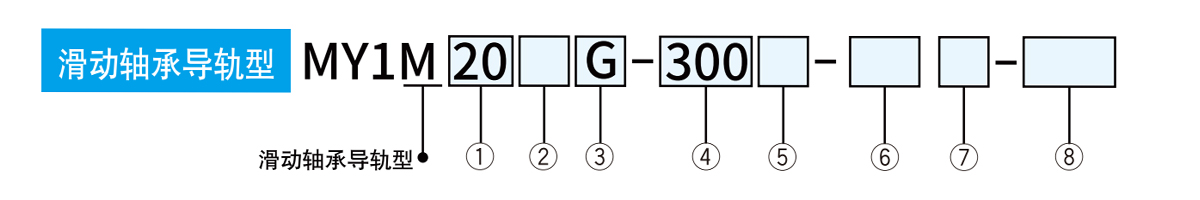

  • ① Diámetro del cilindro ② Tipos de roscas pasantes ③Configuración de tubería ④ Carrera del cilindro (mm)
    16 16mm marca Tipos Diámetro del cilindro sin marcar Tipo estándar Diámetro del cilindro Itinerario estándar* Viaje largo Carrera máxima (mm)
    20 20mm sin marcar hilo m 016、020 G Tipo de tubería centralizada
    25 25mm RC 025、032、040、050、063 16 100、200、300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000
    ※Se puede fabricar en incrementos de 1 mm.     		Exceso de carrera estándar
    Carrera de 2001 a 3000 mm (incrementos de 1 mm)     		3000
    32 32mm TN TNP
    40 40mm
    50 50mm TF G 20、25、32
    40、50、63     		Exceso de carrera estándar
    Carrera de 2001 a 5000 mm (incrementos de 1 mm)     		5000
    63 63mm Ejemplo de configuración
    *Las carreras largas también se pueden configurar de la misma manera que las carreras estándar. MY1M20-3000L-M9BW
    *Sin embargo, tenga en cuenta que la capacidad de amortiguación de aire se reduce para carreras de 49 mm o menos y que no se pueden instalar varios interruptores magnéticos.

    ⑤ Símbolo de la unidad de ajuste de recorrido ⑥Modelo de interruptor magnético ⑦ Número de interruptores magnéticos ⑧Productos personalizados con especificaciones comunes.
    sin marcar Interruptor no magnético (anillo magnético incorporado) sin marcar 2 Indicador Especificaciones, contenidos
    S 1 -XB10 Carrera media (se utiliza un cuerpo de cilindro especial)
    Diferentes diámetros de cilindro son adecuados para diferentes interruptores magnéticos.
    Confirme en la siguiente tabla antes de seleccionar.     		-XB11 Tipo de carrera larga
    n n -XB20 Unidad de ajuste de recorrido con tornillo de ajuste
    -XB22 Equipado con amortiguadores hidráulicos de tipo blando RJ

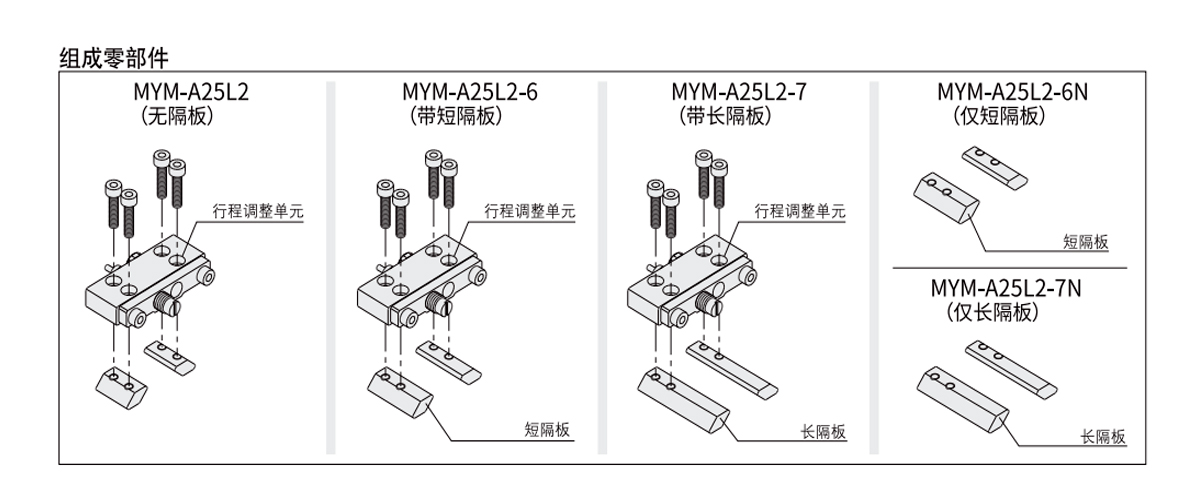

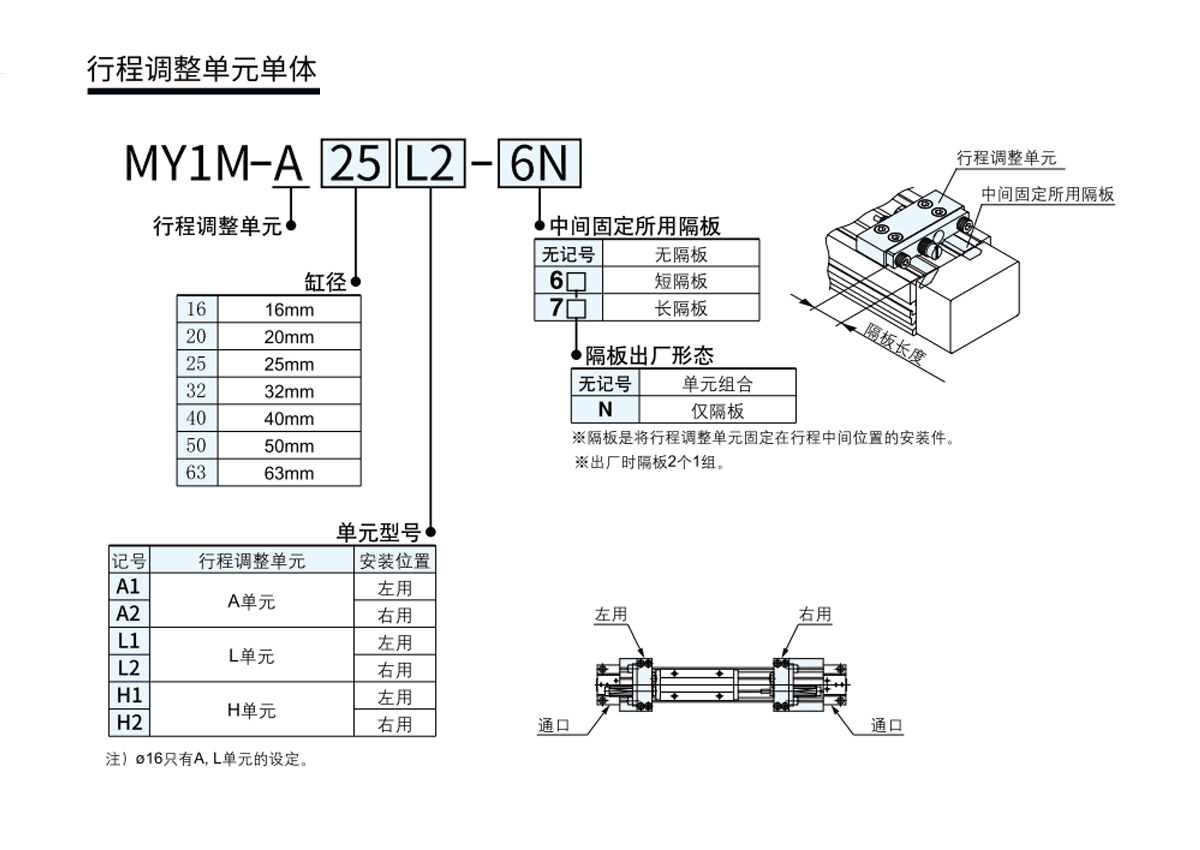

    Alcance de los ajustes de itinerario
    Diámetro del cilindro 16 20 25 32 40 50 63
    Símbolo de unidad A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Sin partición 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    Con partición corta -5,6~-11,2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Con partición larga -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

    Longitud de la partición
    Diámetro del cilindro 16 20 25 32 40 50 63
    partición corta 5.6 6 11.5 12 16 20 25
    Partición larga 11.2 12 23 24 32 40 50

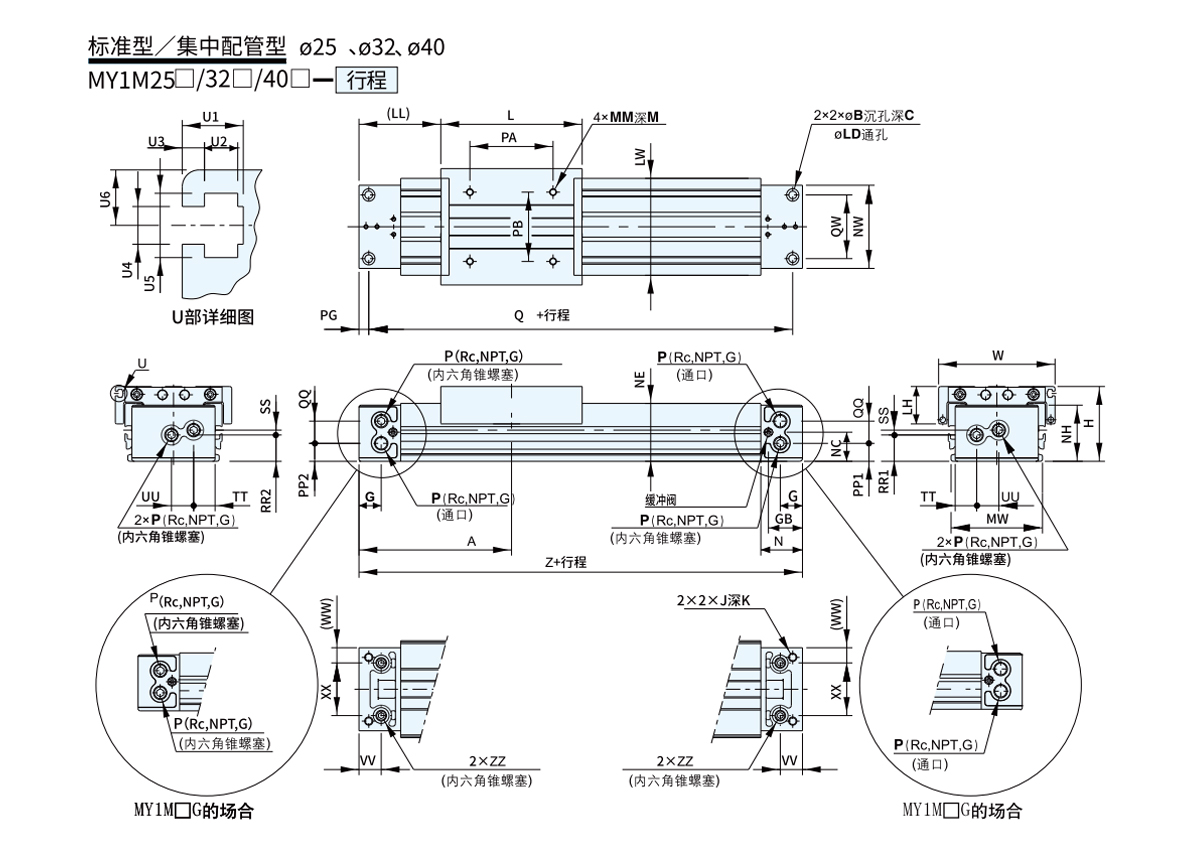

  • modelo A B C G ES H J K L LD LH LL LW M MM megavatio N Carolina del Norte NE NH noroeste P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    MI1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    modelo PB PG PP1 PP2 Q QQ qw RR1 RR2 SS TT UU.. V.V. W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MI1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MI¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

    Dibujo detallado de la pieza en forma de U Tabla de tamaños       *P es el puerto de suministro de aire del cilindro
    modelo U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MI1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

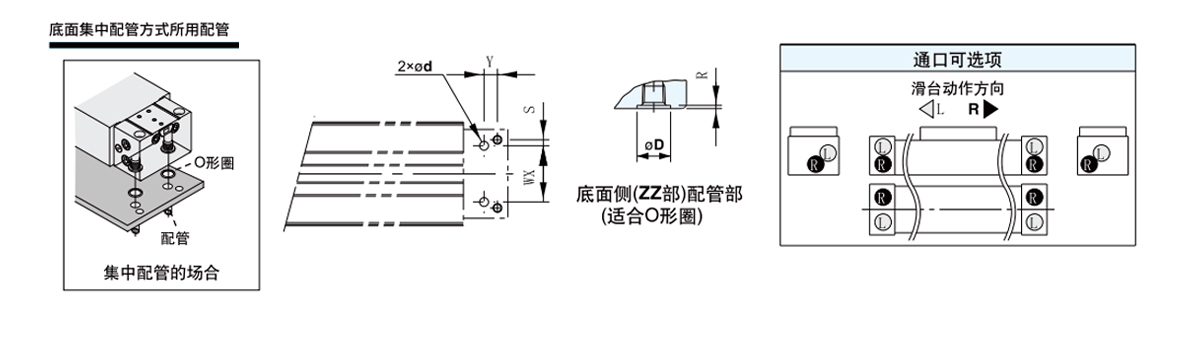

    modelo WX Y d D R Junta tórica aplicable
    MY1M25□ 38 9 4 11.4 1.1 C9
    MI1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

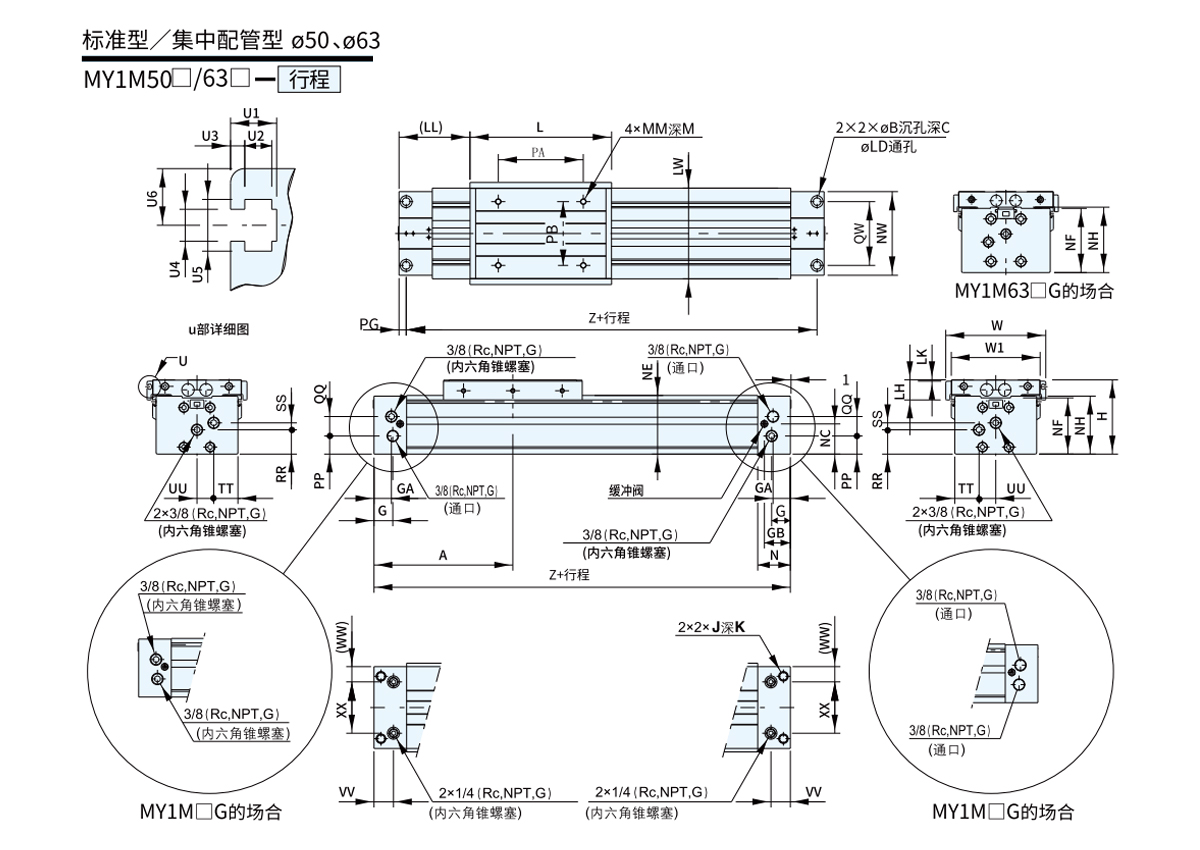

    modelo A B C G GA ES H J K L LD Lh LK LL LW M MM N Carolina del Norte NE NF NH noroeste PA
    MI1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MI1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    modelo PB PG PP Q QQ qw RR SS TT UU.. V.V. W W1 WW XX Z
    MI1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MI1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Tabla de dimensiones detalladas para piezas en forma de U
    modelo U1 U2 U3 U4 U5 U6
    MI1M50L 6.5 3.8 2 4.5 7.3 8
    MI1M63 8.5 5 2.5 5.5 8.4 8

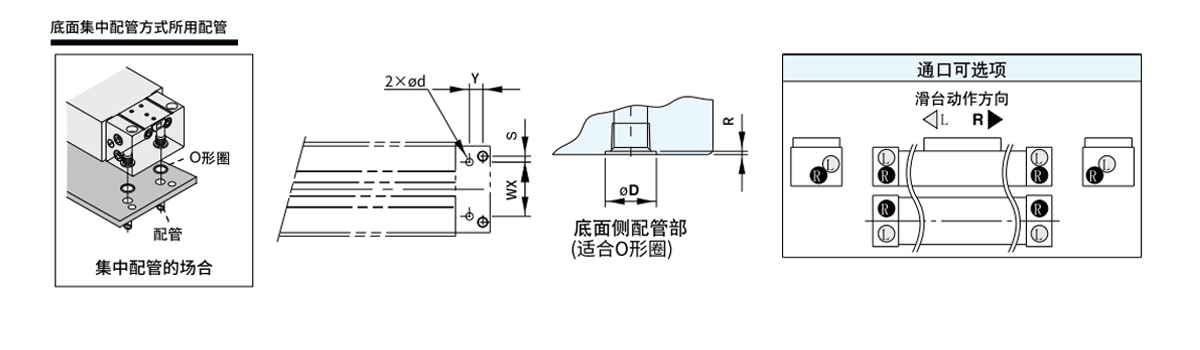

    modelo WX Y S d D R Junta tórica aplicable
    MI1M50 74 18 8 10 17.5 1.1 C15
    MI1M63 92 18 9 10 17.5 1.1

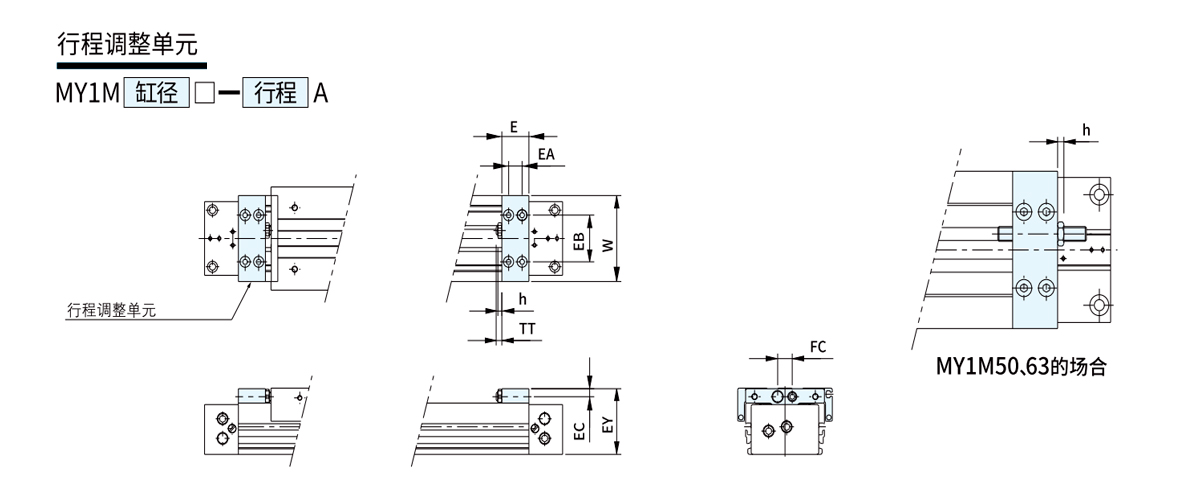

    Adecuado para cilindros E EA EB CE ey FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(MÁX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MÁX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MÁX.16.5) 70
    MI1M32 29 14 50 8.5 67 17 4.5 8(MÁX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MÁX25) 104
    MI1M50 40 20 66 14 106 26 5.5 13(MÁX33) 128
    MI1M63 52 26 77 14 129 31 5.5 13(MÁX38) 152

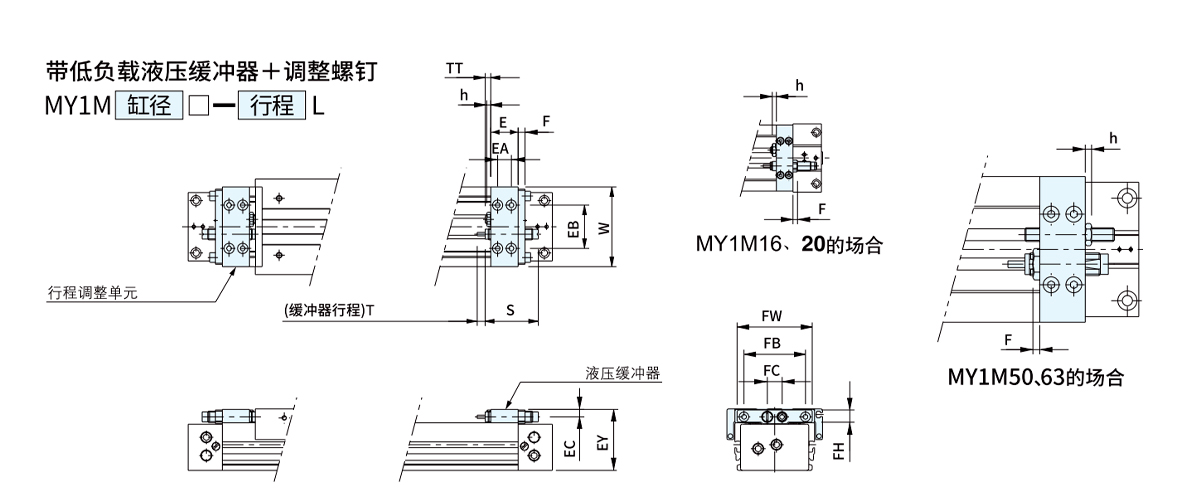

    Adecuado para cilindros E EA EB CE ey F facebook FC FH FW h S T TT W modeloo de amortiguador hidráulico
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(MÁX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MÁX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MÁX.16.5) 70 RB1007
    MI1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MÁX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MÁX25) 104 RB1412
    MI1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MÁX33) 128 RB2015
    MI1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MÁX38) 152 RB2015

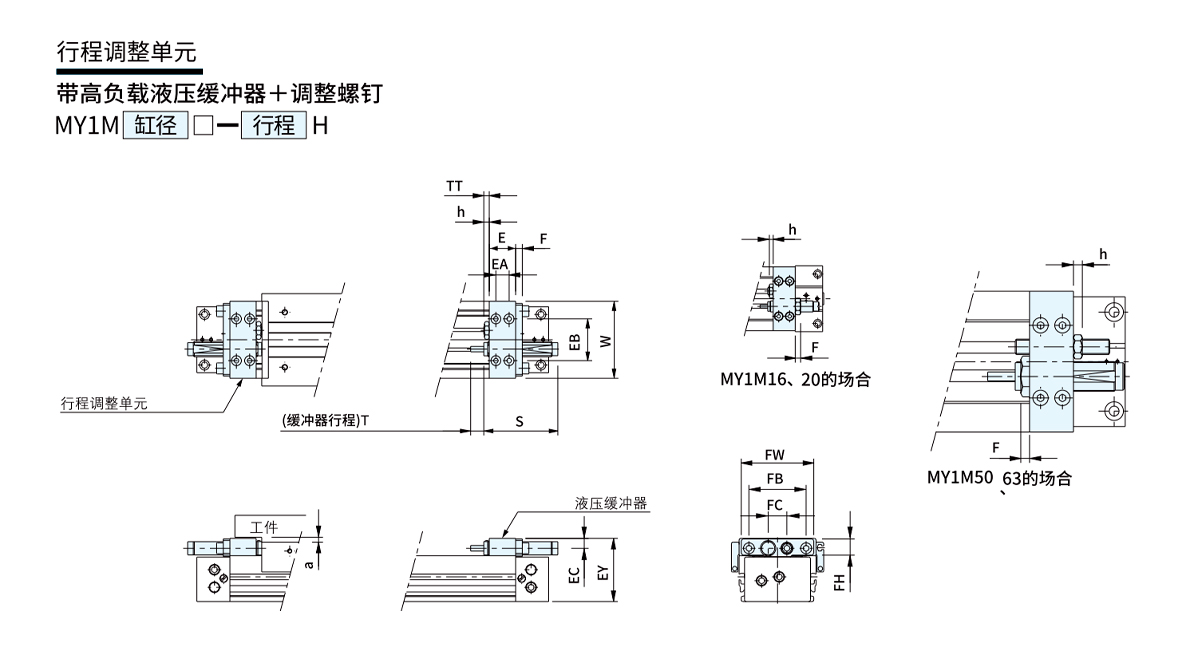

    Adecuado para cilindros E EA EB CE ey F facebook FC FH FW h S T TT W modeloo de amortiguador hidráulico a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MÁX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MÁX.16.5) 70 RB1412 4.5
    MI1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MÁX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MÁX25) 104 RB2015 4
    MI1M50 40 20 66 18.5 115 8 30 11 99 25 13(MÁX33) 128 RB2725 9
    MI1M63 52 26 77 19 138.5 35 11 99 25 13(MÁX38) 152 RB2725 9.5
    ※Cuando el tamaño EY de la unidad H es mayor que la altura de la mesa deslizante (tamaño H) y la longitud de la pieza de trabajo a instalar excede la longitud total de la mesa deslizante (tamaño L), asegúrese de que la pieza de trabajo esté colocada por encima del tamaño a.

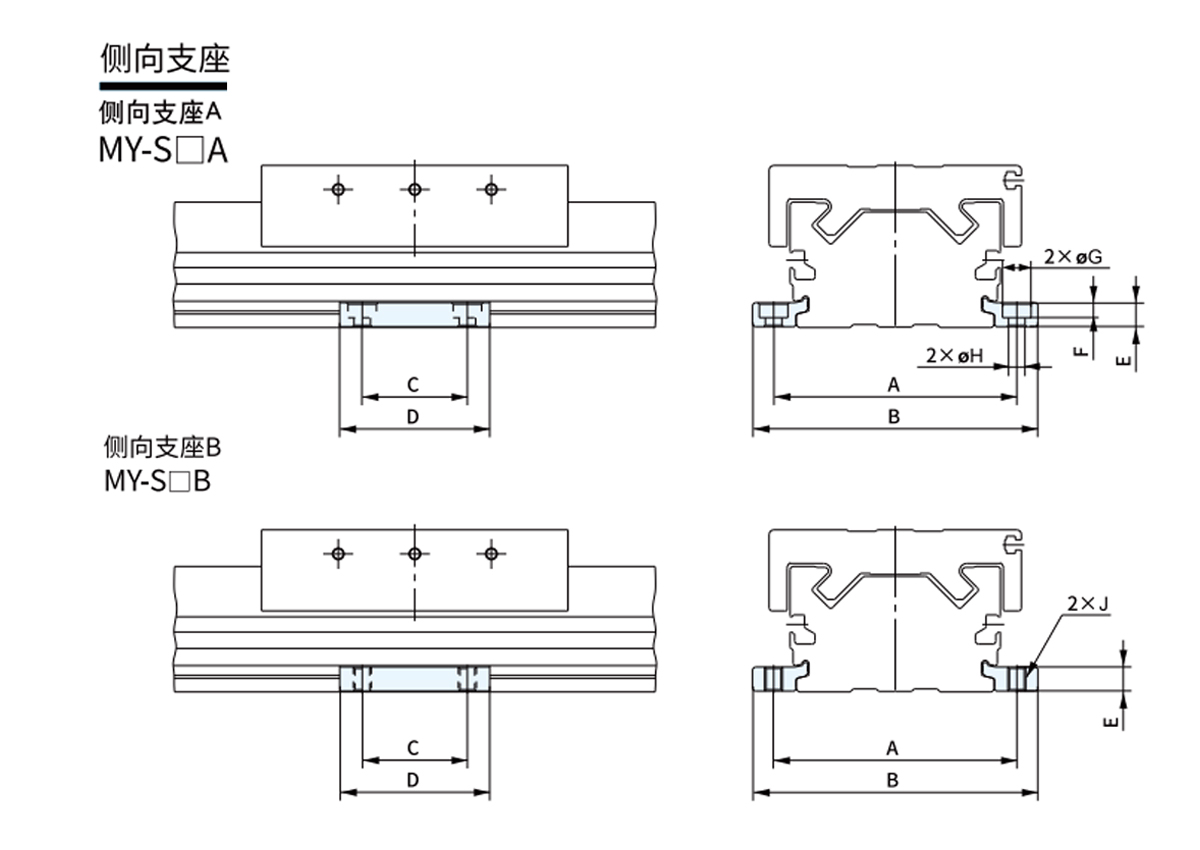

    modelo Adecuado para cilindros A B C D E F G H J
    MI-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MI-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MI-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MI1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MI-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MI1M50 142 164
    MI-S63 B MI1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Con cada unidad se suministra un juego de cojinetes laterales.
