Cilindro delgado serie CQ2 (diámetro grande) Proveedores

Inicio / Productos / Cilindro de aire / Cilindro delgado / Cilindro delgado serie CQ2 (diámetro grande)

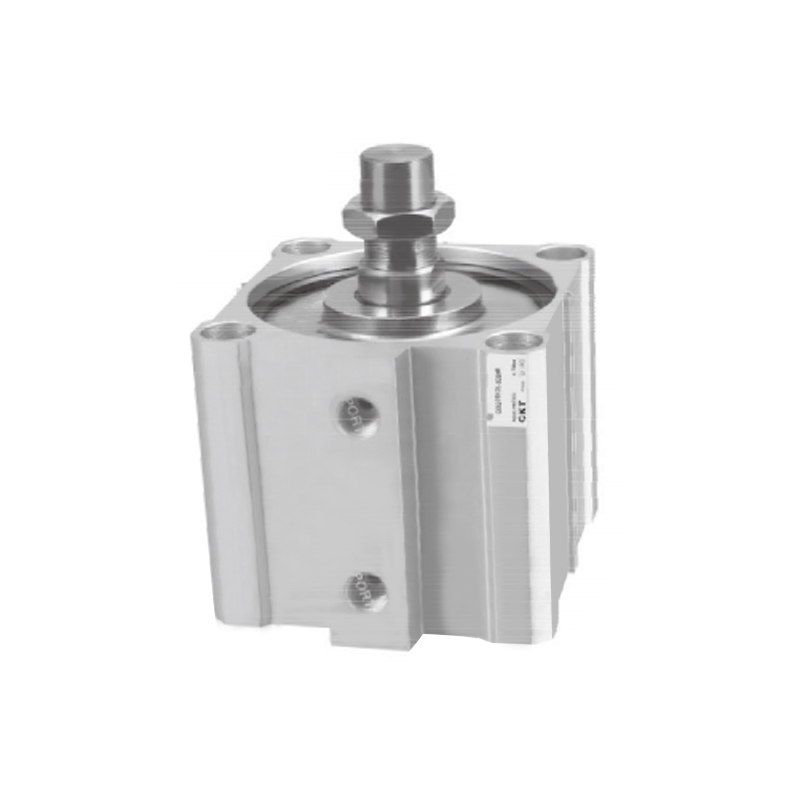

Cilindro delgado serie CQ2 (diámetro grande)
  • Cilindro delgado serie CQ2 (diámetro grande)
Cilindro delgado

Cilindro delgado serie CQ2 (diámetro grande)

El cilindro delgado de la serie CQ2 (tamaño de orificio grande) es conocido por su gran tamaño de orificio y es una solución típica para componentes de accionamiento en situaciones donde el espacio es importante en el campo de la automatización industrial. Su concepto de diseño principal es minimizar el tamaño de la instalación axial y al mismo tiempo garantizar la fuerza de salida necesaria, proporcionando una mayor flexibilidad para el diseño del equipo.

• Cumplimiento de estándares: Su diseño y fabricación cumplen con los requisitos de las especificaciones básicas industriales vigentes.

• Conexión estructural: El cuerpo del cilindro y la tapa del extremo adoptan un método de bloqueo anular único para formar una conexión estable y confiable con dimensiones axiales extremadamente pequeñas.

• Características de la pared interior: La pared interior del cilindro se trata con un proceso especial de fortalecimiento de la superficie, lo que le confiere una excelente resistencia al desgaste y garantiza una durabilidad a largo plazo.

• Ventaja de espacio: La longitud axial significativamente optimizada es su característica sobresaliente, que puede reducir efectivamente la demanda de espacio de instalación del equipo.

• Integración de sensores: La periferia exterior del cilindro está diseñada con una estructura de ranura estandarizada para facilitar la rápida instalación y posicionamiento del sensor de detección de posición de carrera.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro delgado serie CQM (tipo varilla guía)
SIGUIENTE：Cilindro delgado serie CQ2 (carrera larga)

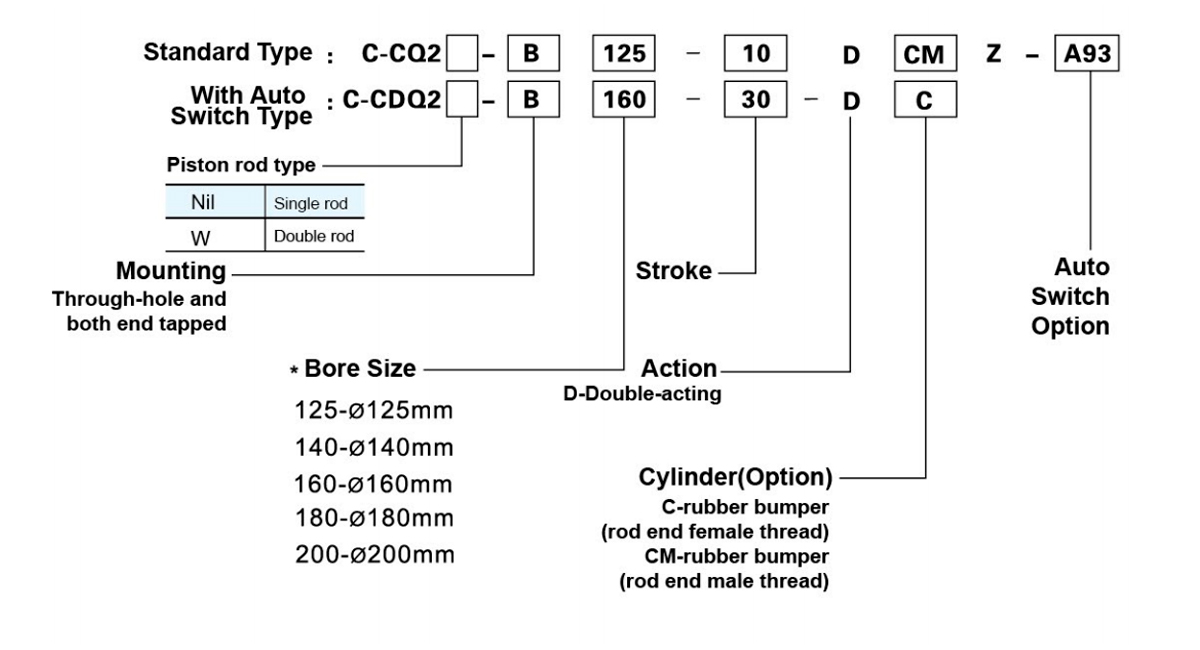

  • Tamaño del orificio (mm) 125 140 160 180 200
    fluido aire
    acción Doble efecto
    Presión de prueba 1,5 MPa (15,3 kgf/cm²)
    Presión máxima de funcionamiento 1,0 MPa (10,2 kgf/cm²)
    Presión mínima de funcionamiento 0,05 MPa (0,51 kgf/cm²)
    Temperatura ambiente y de fluido -10~ 60℃
    Rosca del extremo de la varilla Rosca hembra (estándar), rosca macho (opcional)
    Cojín Parachoques de goma estándar
    Velocidad del pistón 50-500 mm/s 20-400 mm/s
    Tolerancia de longitud de carrera 1.40
    *Lubricación No requerido
    Montaje Azada pasante y ambos extremos roscados
    Diámetro del tubo Rc(PT)3/8 Rc(PT)1/2
    *Utilice ISOVG32 si desea utilizar lubricación.

  • aburrido

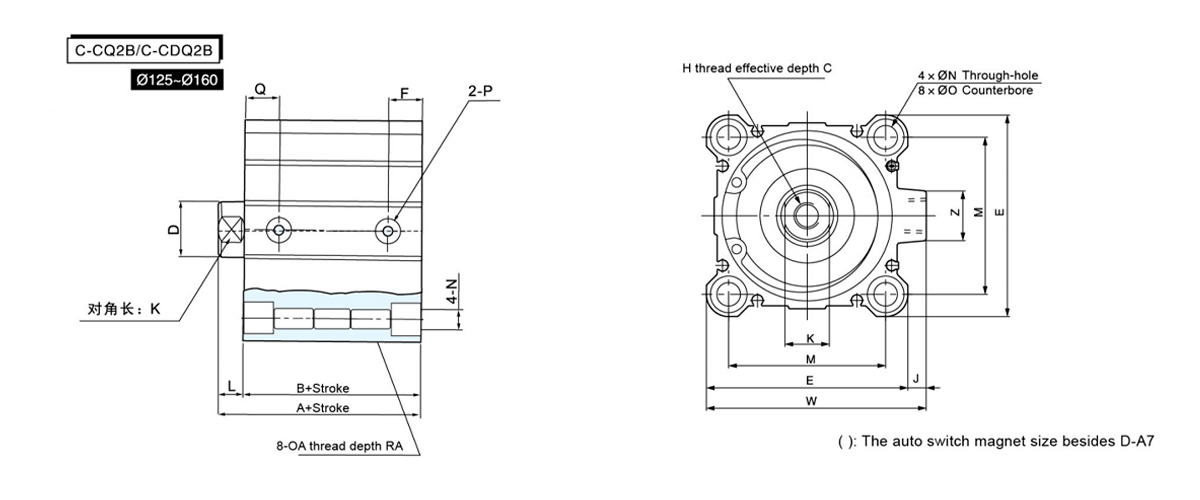

    Tamaño     		Carrera estándar (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

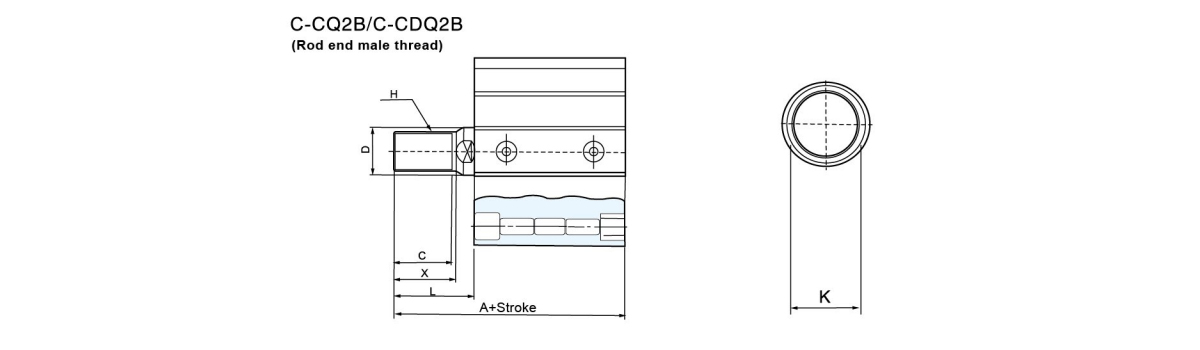

    aburrido Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

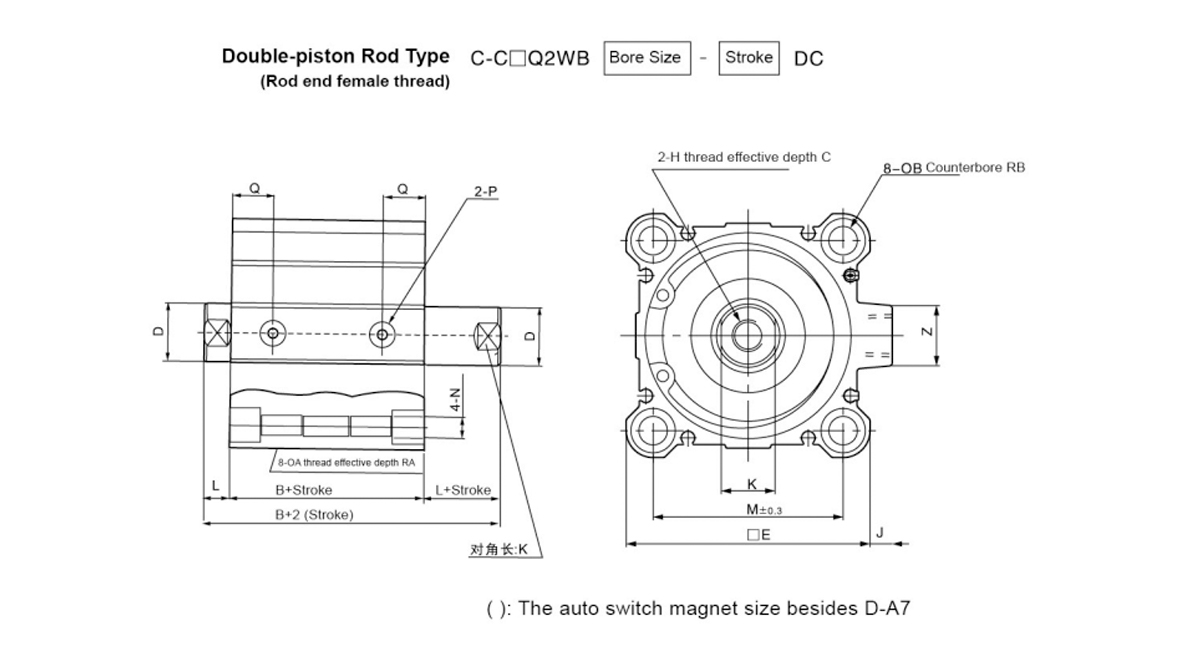

    aburrido Size Carrera estándar A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

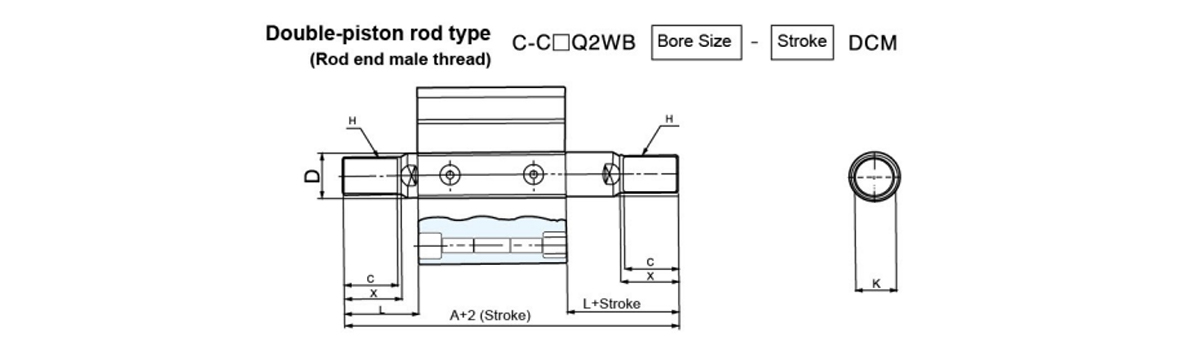

    aburrido Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
