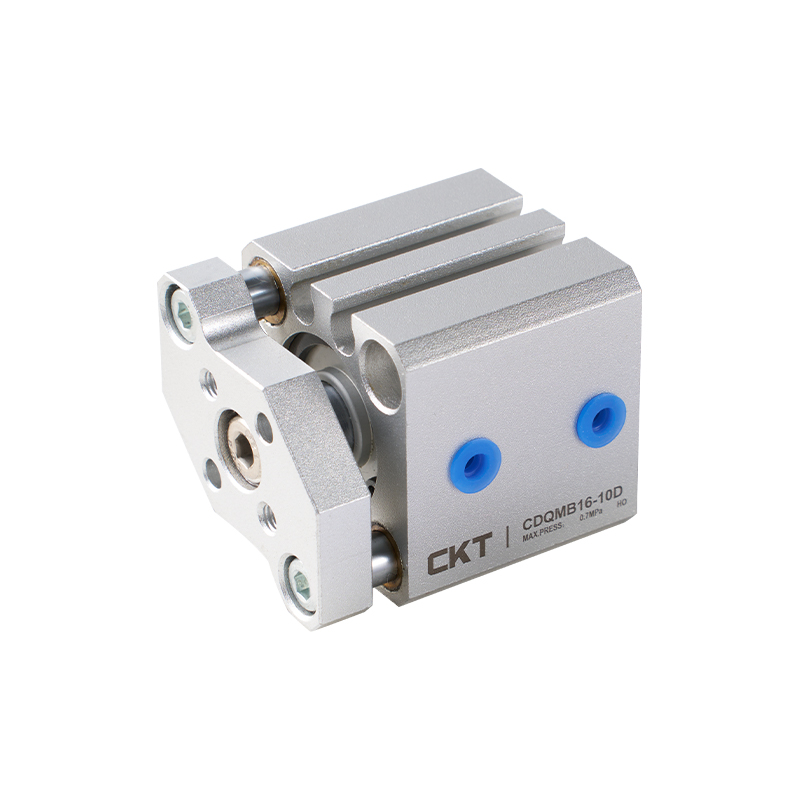

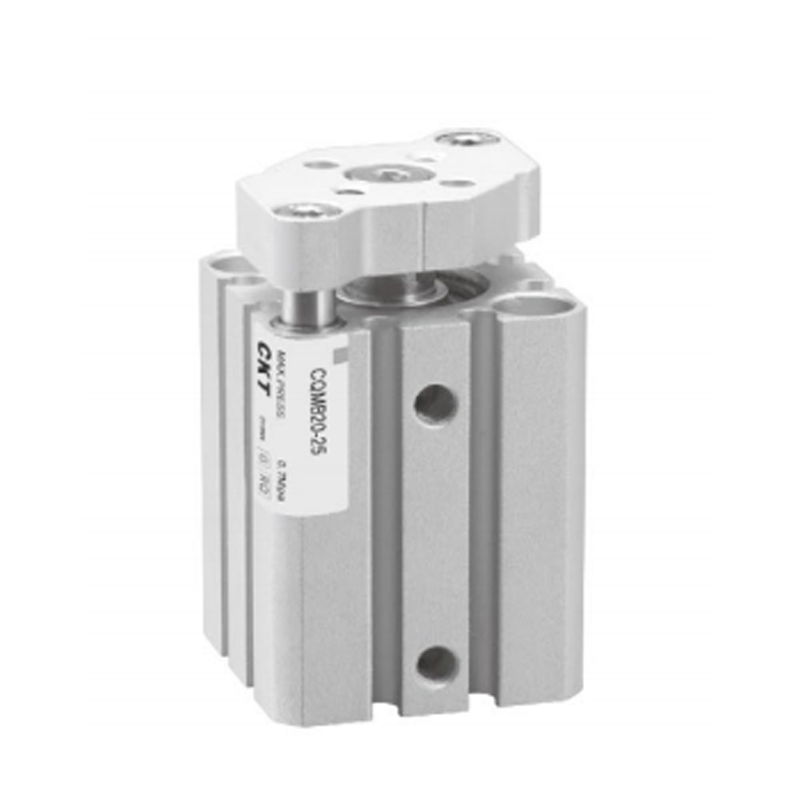

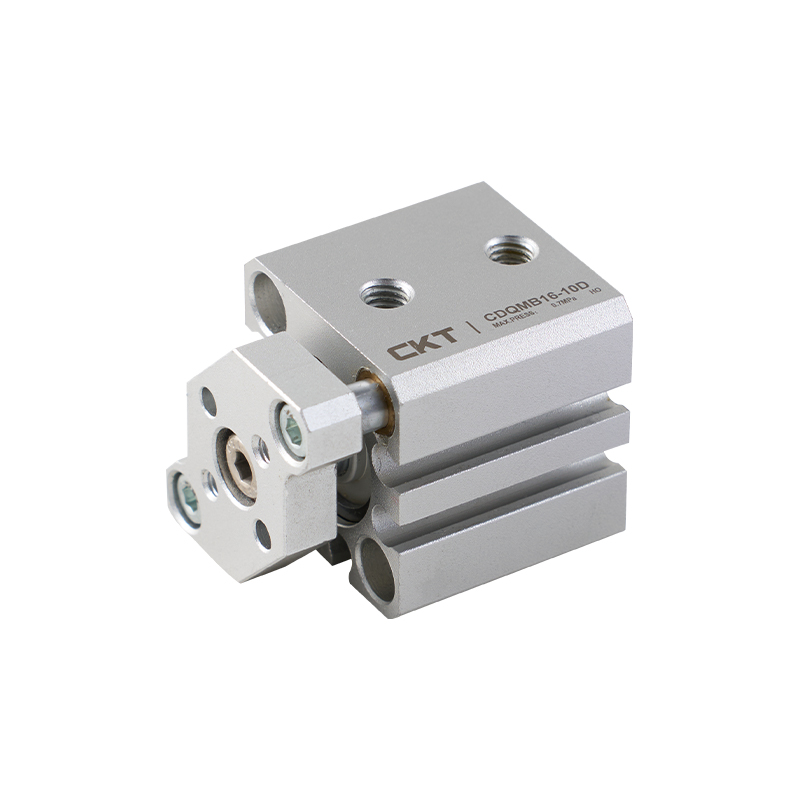

Cilindro delgado serie CQM (tipo varilla guía)

El cilindro delgado de la serie CQM (tipo varilla guía) está diseñado para guías de alta rigidez y condiciones de espacio compacto. Integra funciones de soporte de carga y antitorsión a través de una estructura de varilla guía dual para satisfacer las necesidades de posicionamiento de precisión.

1. Estructura estandarizada y reforzada
Siguiendo las especificaciones estándar JIS, adopta un diseño integrado de varilla guía dual para garantizar rigidez estructural y estabilidad operativa.

2. Adaptabilidad espacial
El cuerpo compacto reduce significativamente los requisitos de espacio de instalación y es adecuado para escenarios de automatización con espacio limitado.

3. Capacidad de carga antiexcéntrica compuesta
El sistema de doble barra guía suprime simultáneamente el desplazamiento rotacional, proporciona un excelente rendimiento antiflexión y antitorsión y se adapta a condiciones de carga asimétricas.

4. Alta compatibilidad de carga
El mecanismo de varilla guía puede soportar grandes cargas de movimiento y fuerzas laterales, lo que reduce el efecto de tensión de las condiciones de voladizo en el cuerpo del cilindro.

5. Control de guía de precisión
La precisión final sin rotación es ≤±0,2°, lo que garantiza una trayectoria de movimiento lineal de alta precisión.

6. Compatibilidad de instalación

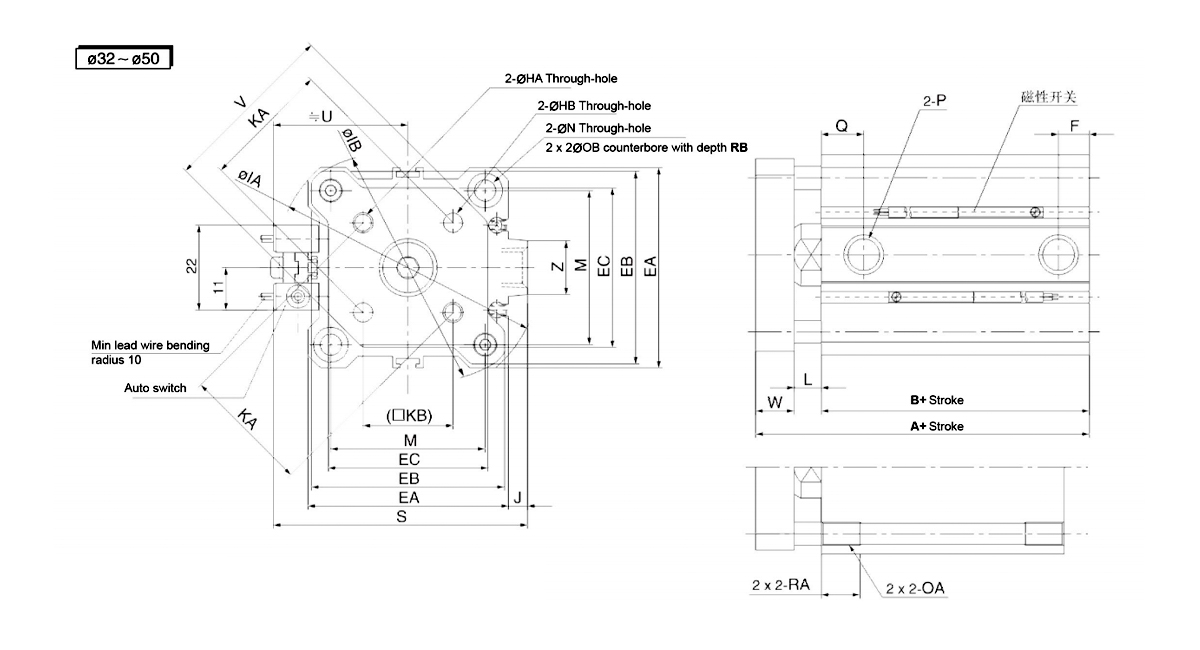

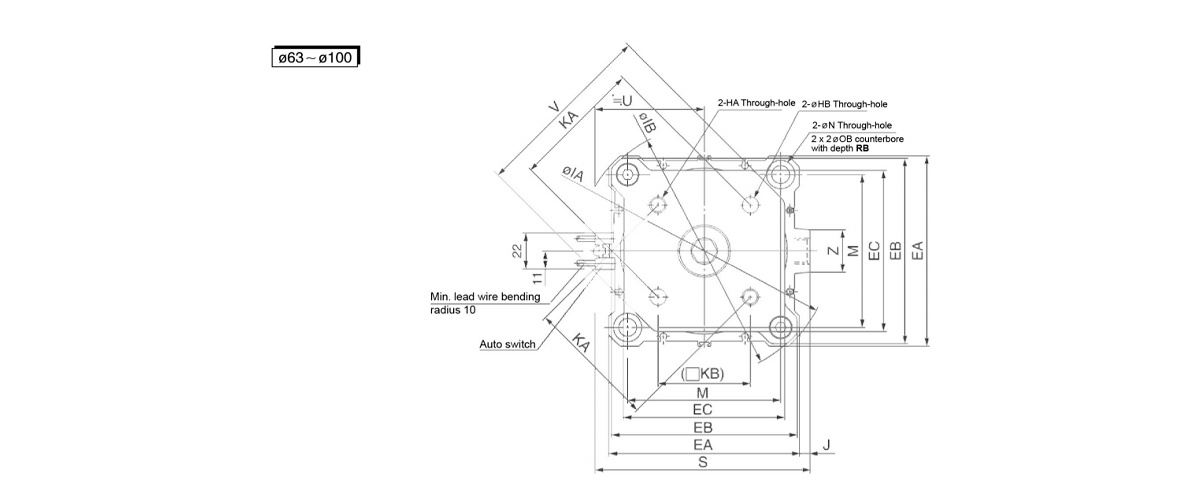

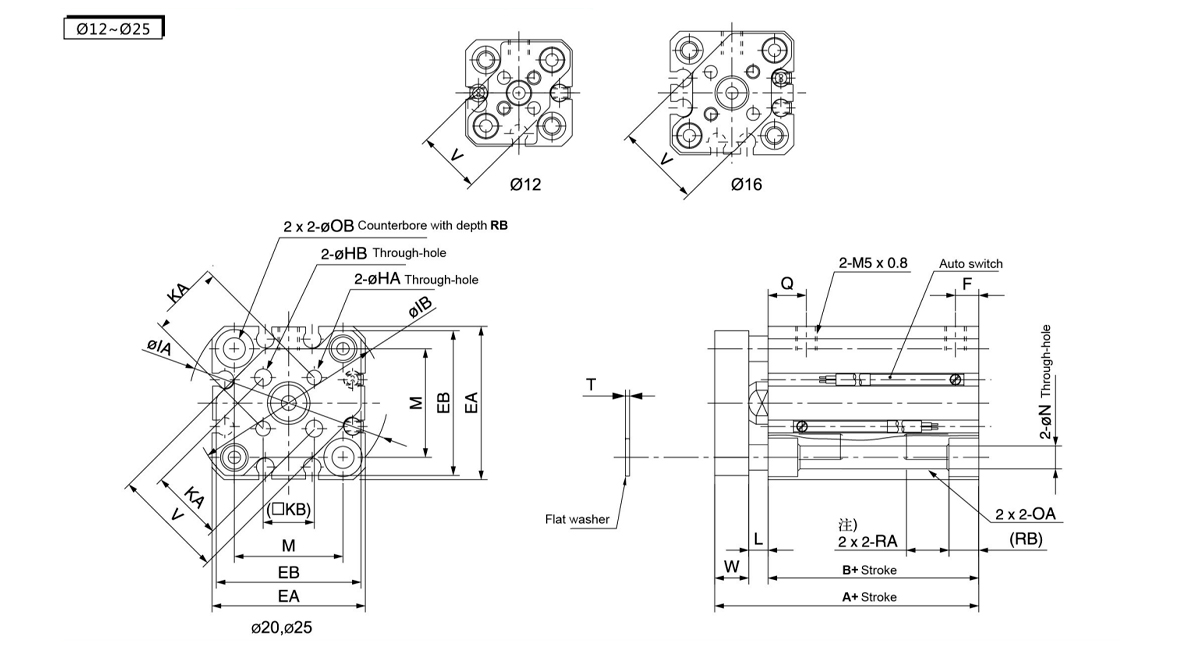

Las dimensiones de instalación del cuerpo principal son interoperables con la serie de cilindros delgados estándar de las mismas especificaciones, lo que permite un rápido reemplazo o actualización del equipo.
