Cilindro delgado serie SDA Proveedores

Inicio / Productos / Cilindro de aire / Cilindro delgado / Cilindro delgado serie SDA

Cilindro delgado serie SDA Cilindro delgado serie SDA Cilindro delgado serie SDA Cilindro delgado serie SDA Cilindro delgado serie SDA
  • Cilindro delgado serie SDA
  • Cilindro delgado serie SDA
  • Cilindro delgado serie SDA
  • Cilindro delgado serie SDA
  • Cilindro delgado serie SDA
Cilindro delgado

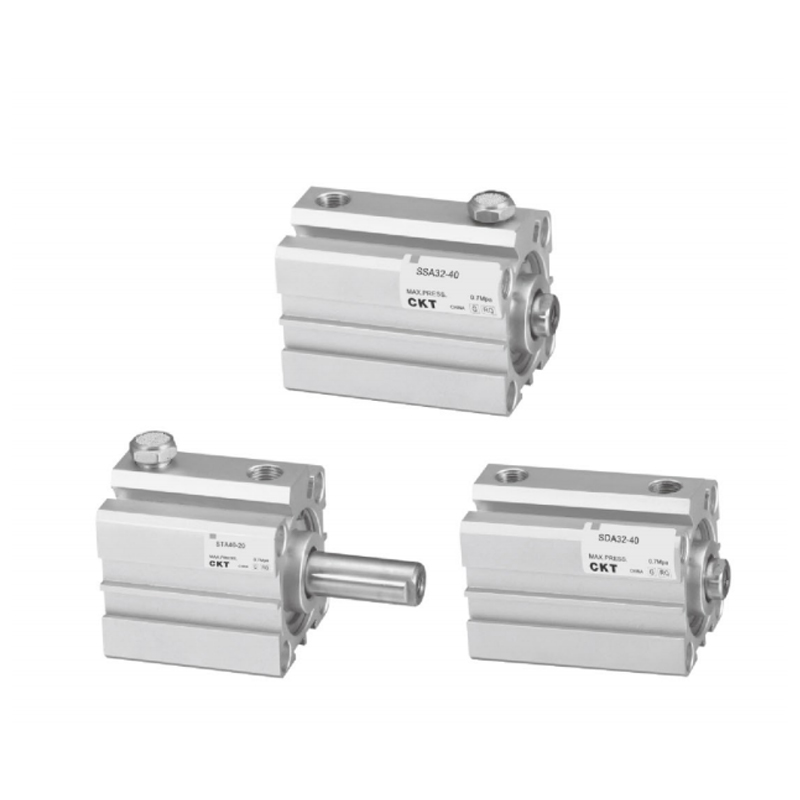

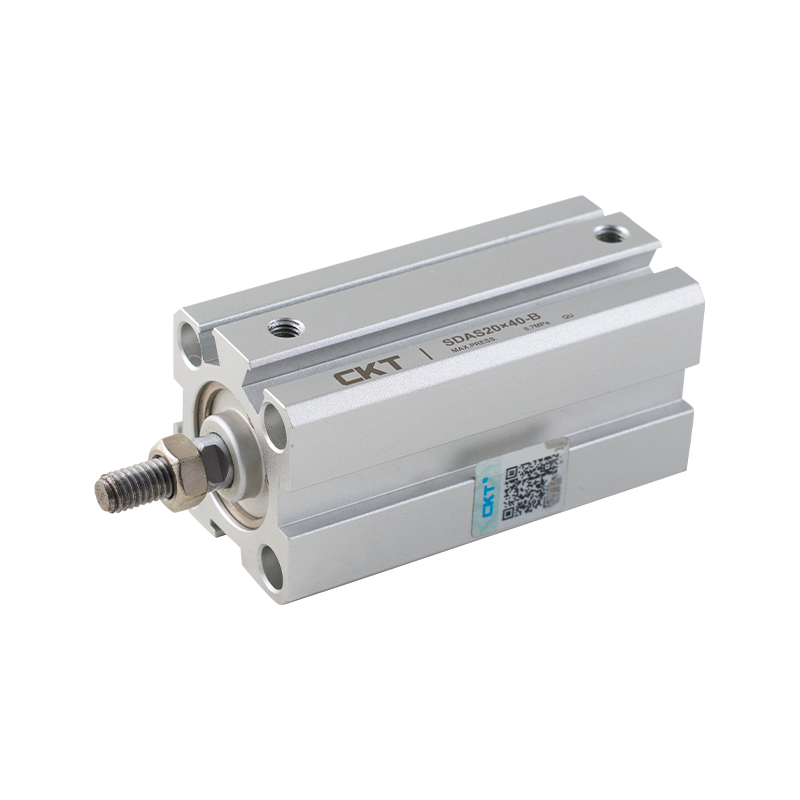

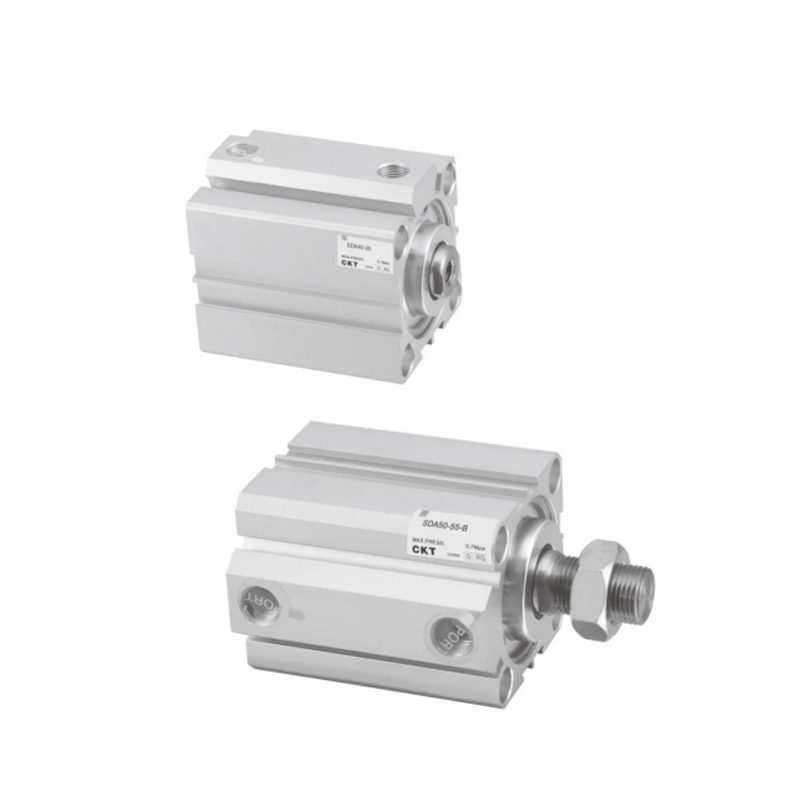

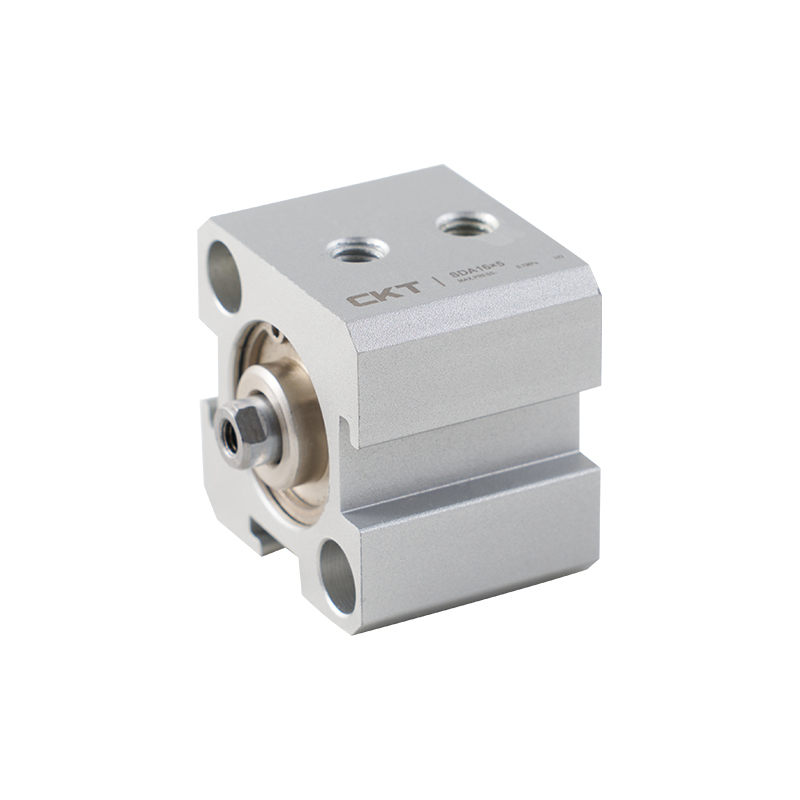

Cilindro delgado serie SDA

Delgado y ligero
Si bien mantiene la precisión del movimiento existente y la vida útil del producto, su longitud total es solo 1/2-1/3 de la de un cilindro general. Aprovecha sus características delgadas y livianas.


Fácil de instalar
El método de instalación integrada no requiere ningún accesorio para lograr los requisitos de ahorro de espacio.


Fácil de mantener
El diseño adopta un método de montaje simple, que es conveniente para la instalación, desmontaje y mantenimiento.


interruptor magnético
La ranura de montaje está reservada en la periferia del cuerpo, lo que hace extremadamente sencillo instalar y fijar el interruptor magnético y ajustar su posición.

Correo electrónico: manager@cktworld.com
Descargar
ANTERIOR：Cilindro delgado de doble efecto y doble eje serie SDAD
SIGUIENTE：Nuevo cilindro delgado serie CQS

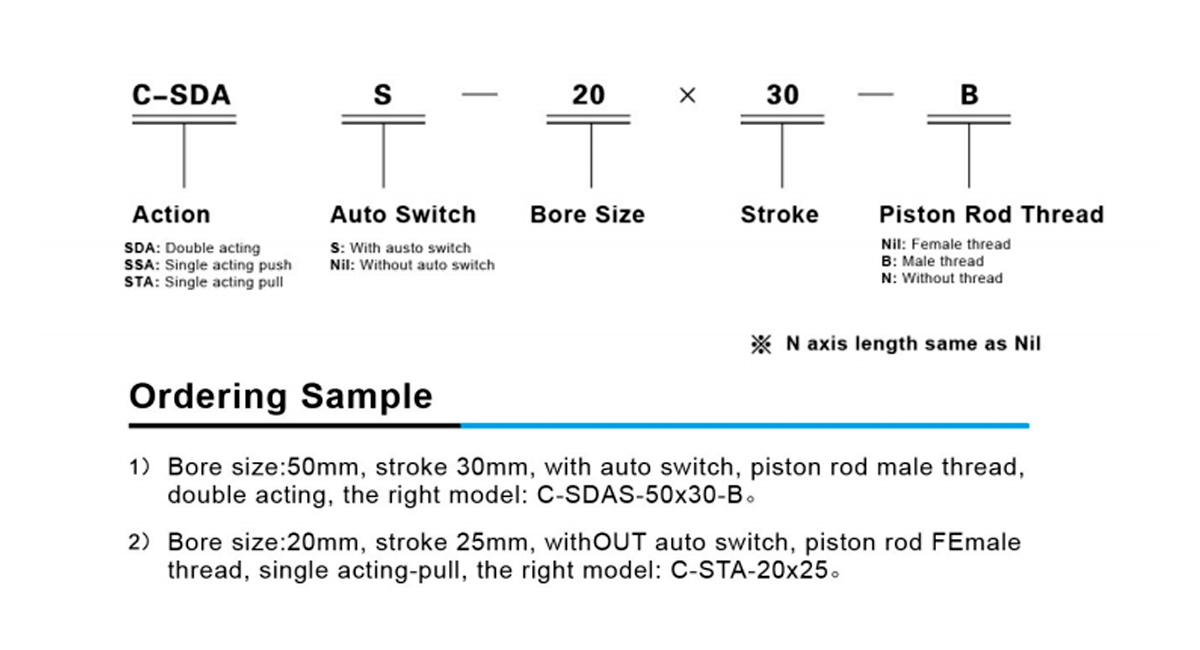

  • Tamaño del orificio (mm) 12 16 20 25 32 40 50 63 80 100
    acción Doble efecto
    Simple efecto-empuje               Simple efecto-tracción -
    fluido aire
    Operando
    Rango de presión
    kgf/cm²     		Doble efecto 1~9
    Simple efecto 2~9 -
    Presión de prueba kgf/cm² 13.5
    Operando Temperature Range℃ -5~70
    Operando Speed
    Rango    mm/s     		Doble efecto 30~500
    Simple efecto 50~500
    Cojín Almohadilla de parachoques
    Tamaño del puerto M5×0,8 PT1/8 PT1/4 PT3/8

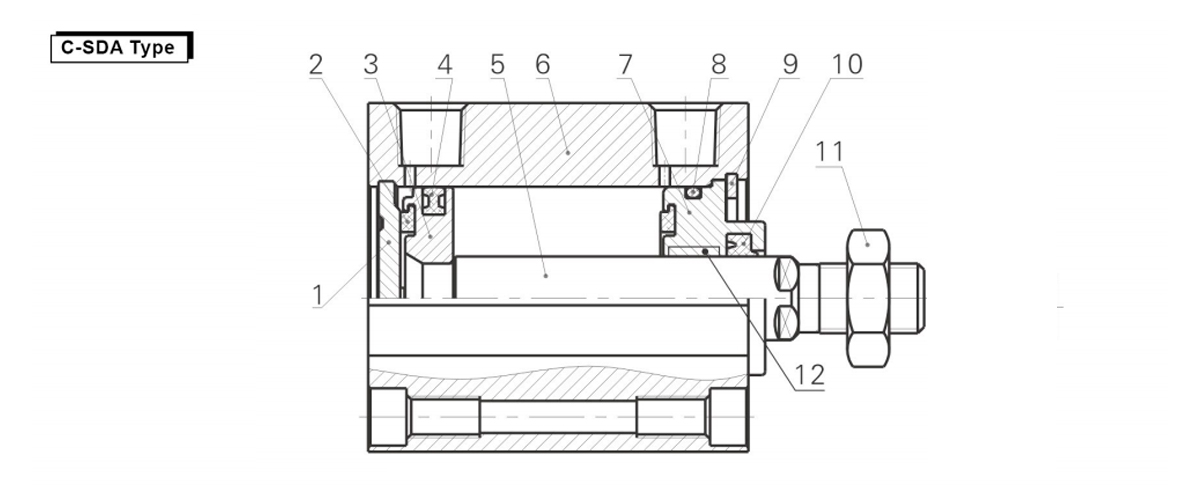

  • Artículo Nombre Materialeseses Artículo Nombre Materialeseses
    1 Contraportada 6060-T5 2 Almohadilla de parachoques del pistón PU
    3 pistón 6061-T6 4 Pistón tipo doble O NBR
    5 pistón rod Acero al carbono medio (cromado duro) 6 Cuerpo principal 6063-T5
    7 Portada 60611-T6 8 Portada O ring NBR
    9 Anillo de salto tipo C acero para muelles 10 Portada seal ring NBR
    11 nueces acero al carbono 12 Bujes Materiales resistentes al desgaste

    Reemplazo   Pieza/Sello   Anillo
    Artículo Nombre Materialeseses Componentes
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Anillo de sello de varilla NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 pistón seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Anillo tórico de la cubierta frontal Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Modelo de anillo de sello C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

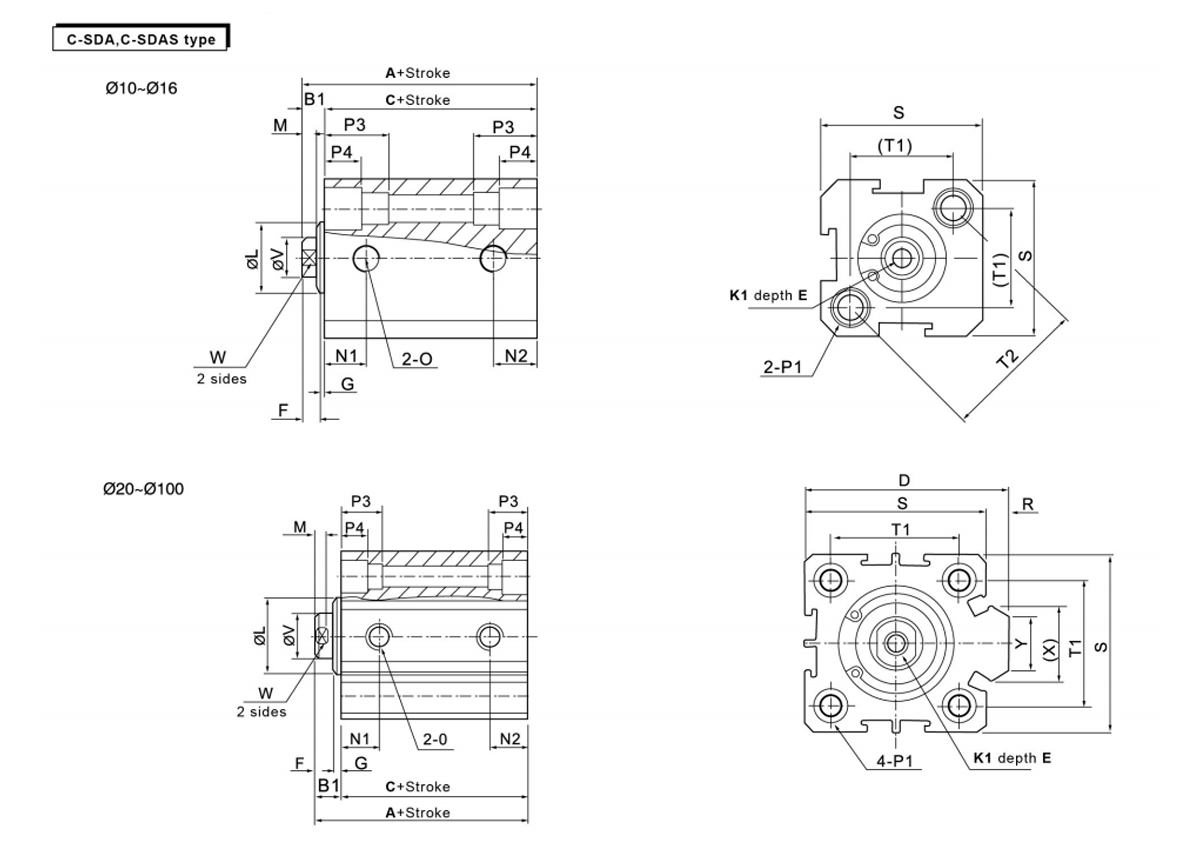

    Formularioularioulario Estándar Con interruptor automático B1 D E F G K1 L M N1 N2
    Tamaño del orificio/ISímbolo A C A C S=5 T>5 S=5 T>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Tamaño del orificio/ISímbolo O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambos lados: φ8,2 rosca M6×1,0 orificio pasante: φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambos lados: φ8,2 rosca M6×1,0 orificio pasante: φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Ambos lados: φ10 rosca M8×1,25 orificio pasante: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Ambos lados: φ11 rosca M8×1,25 orificio pasante: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambos lados: φ11 rosca M8×1,25 orificio pasante: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Ambos lados: φ14 rosca M12×1,75 orificio pasante: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Ambos lados: φ17,5 rosca M14x2 orificio pasante: φ11,3 30 13 10 114 90 - 32 27 35 260

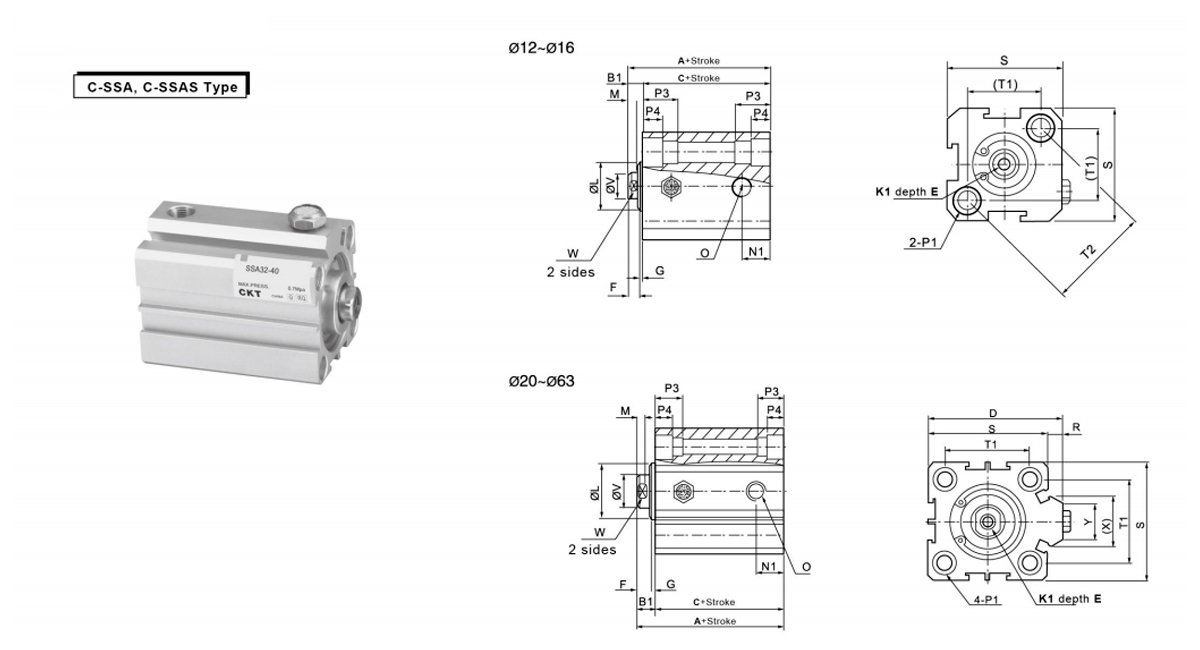

    Formularioularioulario Sin cambio automático Con cambio automático B1 D E F G K1 L M N1
    Tamaño del orificio/ISímbolo A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Tamaño del orificio/ISímbolo O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambos lados:φ6.5 rosca M5×0,8 agujero pasante:φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Ambos lados:φ6.5 rosca M5×0,8 agujero pasante:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Ambos lados:φ6.5 rosca M5×0,8 agujero pasante:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambos lados:φ8.2 rosca M6×1.0 agujero pasante:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambos lados:φ8.2 rosca M6×1.0 agujero pasante:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Ambos lados:φ10 rosca M8×1,25 agujero pasante:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Ambos lados:φ11 rosca M8×1,25 agujero pasante:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambos lados:φ11 rosca M8×1,25 agujero pasante:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

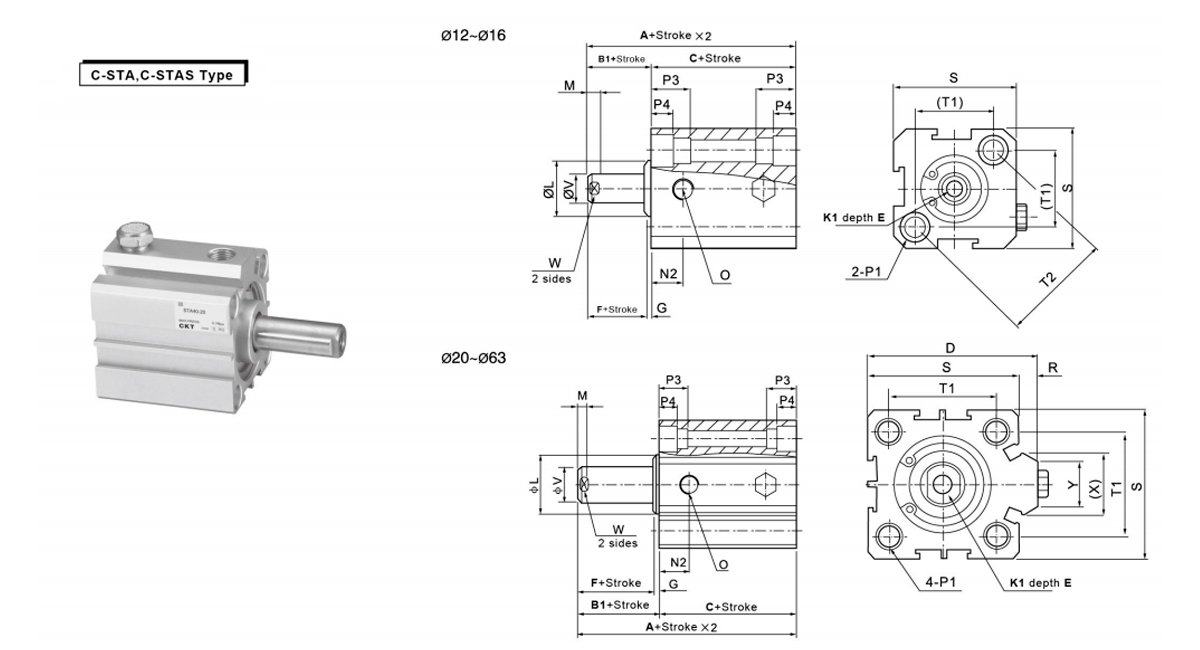

    Formularioularioulario Sin cambio automático Con cambio automático B1 D E F G K1 L M N2
    Tamaño del orificio/ISímbolo A C A C
    Accidente cerebrovascular ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Tamaño del orificio/ISímbolo O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Ambos lados: φ6,5 rosca M5×0,8 orificio pasante: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambos lados: φ8,2 rosca M6×1,0 orificio pasante: φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambos lados: φ8,2 rosca M6×1,0 orificio pasante: φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Ambos lados: φ10 rosca M8×1,25 orificio pasante: φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Ambos lados: φ11 rosca M8×1,25 orificio pasante: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambos lados: φ11 rosca M8×1,25 orificio pasante: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

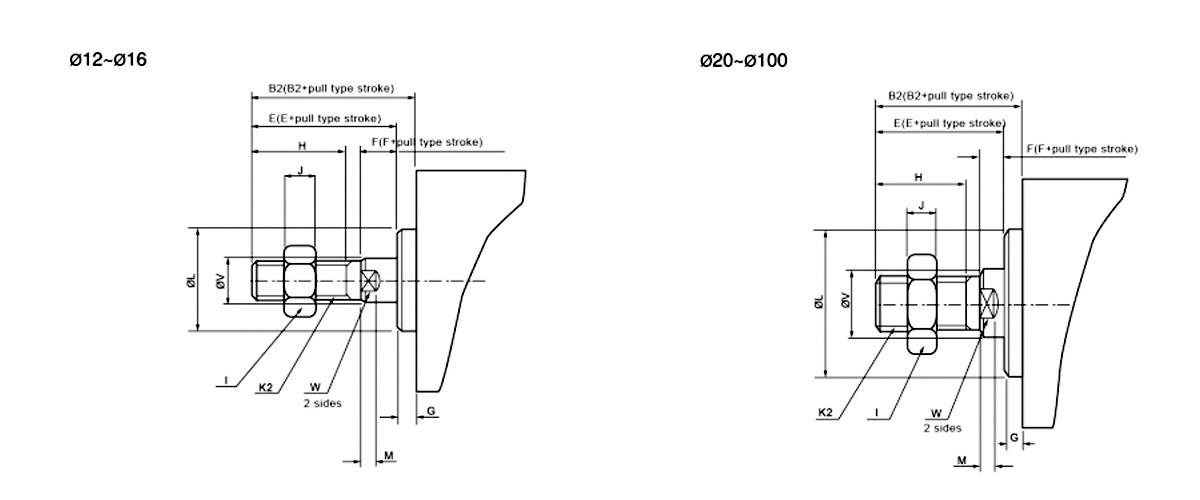

    Tamaño del orificio/ISímbolo B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
