¿Qué es un cilindro actuador de aire y cómo funciona?
un cilindro actuador de aire —ampliamente conocido como cilindro neumático o cilindro de aire—es un dispositivo mecánico que convierte la energía del aire comprimido en movimiento mecánico lineal o giratorio. En la práctica industrial, es una de las tecnologías de accionamiento más utilizadas: las estimaciones de Grand View Research (2023) sitúan el mercado mundial de cilindros neumáticos en aproximadamente 14,7 mil millones de dólares , con una CAGR proyectada del 5,2% hasta 2030, impulsada por la automatización, el embalaje y la fabricación de automóviles.
En esencia, el cilindro de aire funciona según un principio sencillo. Se introduce aire comprimido, normalmente de 60 a 150 PSI (4 a 10 bar) en aplicaciones industriales, en una o ambas cámaras de un orificio cilíndrico, empujando un conjunto de pistón y vástago a lo largo de una trayectoria lineal. Cuando se cambia el suministro de aire (a través de una válvula de control direccional), el pistón invierte. El resultado es un movimiento lineal repetible, rápido y controlable por fuerza sin la complejidad de motores eléctricos o bombas hidráulicas.
Este artículo cubre todas las dimensiones prácticas del cilindro actuador de aire: tipos, cálculos de fuerza, criterios de selección, configuraciones de montaje, programas de mantenimiento y ejemplos de aplicaciones del mundo real en todas las industrias. Ya sea que esté comprando su primer cilindro de aire u optimizando un sistema neumático existente, los datos técnicos aquí le brindan un camino directo hacia la decisión correcta.
Tipos de cilindros de actuador neumático: una clasificación completa
Comprender la variedad de configuraciones de cilindros de aire es el primer paso hacia la selección correcta. Cada tipo aborda un requisito de movimiento, un perfil de fuerza y una restricción de espacio diferentes.
Cilindro de aire de simple efecto
Utiliza aire comprimido para extender el vástago del pistón en una dirección; un resorte de retorno (o gravedad) lo retrae. Común en sujeción, estampado y accionamiento de válvulas de retorno por resorte. Los tamaños de orificio suelen oscilar entre 10 mm y 320 mm. Debido a que solo un puerto necesita aire, la plomería es más simple, pero el resorte de retorno reduce la longitud de carrera utilizable y el empuje neto.
Cilindro de aire de doble efecto
Se suministra aire alternativamente a ambos lados del pistón, produciendo un movimiento motorizado en ambas direcciones. Este es el tipo de cilindro actuador de aire más común en la automatización moderna. La fuerza de carrera completa está disponible tanto en dirección de extensión como de retracción, y las longitudes de carrera pueden ser muy largas (hasta 3000 mm o más en los modelos de catálogo estándar). Presión de suministro: 0,05–1,0 MPa (estándar ISO 6431).
Cilindro de aire sin vástago
El pistón se desplaza dentro de un tubo ranurado o acoplado magnéticamente, moviendo un carro externo sin vástago que sobresalga. Este diseño ahorra espacio de instalación, algo fundamental en aplicaciones de carrera larga donde una varilla convencional ampliaría la envolvente de la máquina el doble de carrera. Los principales fabricantes (Festo, SMC, Parker) ofrecen de serie longitudes de carrera de hasta 6.000 mm.
Cilindro de aire guiado (no giratorio)
Incorpora varillas guía externas o un diseño de varilla doble para evitar la rotación del pistón y manejar cargas laterales. Ampliamente utilizado en aplicaciones de selección y colocación, accesorios de perforación y prensado donde la alineación precisa bajo carga fuera del eje es fundamental. Disponible en variantes de cuerpo redondo o de perfil (compacto).

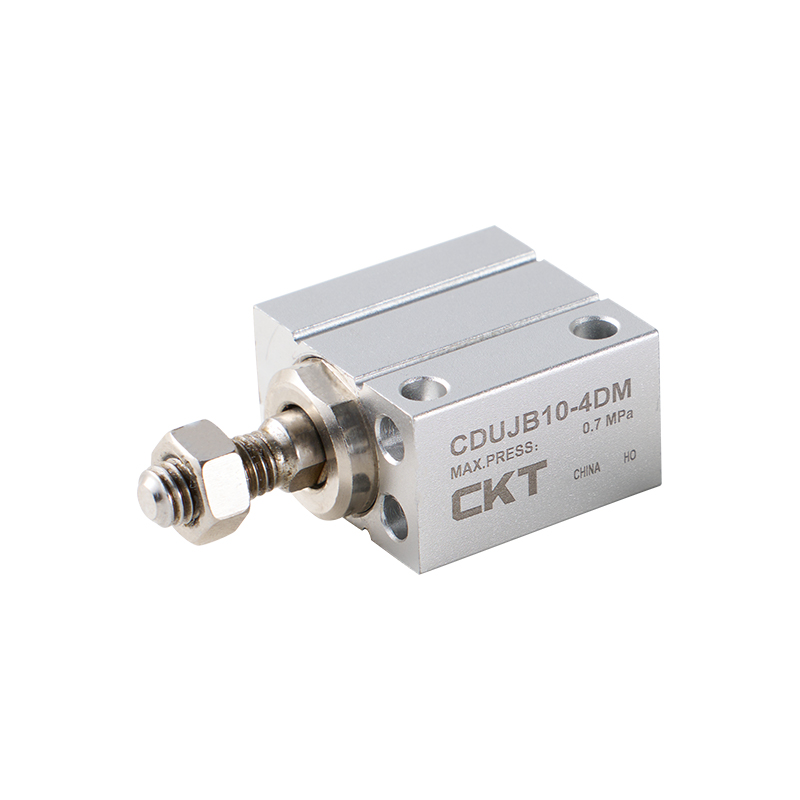

Cilindro de aire compacto/de carrera corta
Diseñado para instalaciones donde el espacio axial es limitado. Las longitudes de carrera suelen ser de 1 a 50 mm. Construcción de cuerpo redondo o cuerpo perfilado. Popular en manipulación de semiconductores, dispositivos médicos y mecanismos de agarre pequeños. Ejemplo: la serie SMC CQ2 ofrece un diámetro de 12 a 100 mm con una carrera de 5 a 100 mm en una carcasa de perfil de solo 27 mm de altura.
Actuador de aire giratorio
Convierte el aire comprimido en un ángulo de salida giratorio definido (normalmente 90°, 180° o 270°). Los diseños de cremallera y piñón o de paletas son comunes. Se utiliza para accionamiento de válvulas de un cuarto de vuelta, orientación de piezas y cierre de puertas. La salida de par a 0,6 MPa varía desde 0,5 N·m (tipo de paleta pequeña) hasta más de 5000 N·m (piñón y cremallera grande para automatización de válvulas industriales).
Cilindro de aire en tándem
Dos pistones sobre un solo vástago, que funcionan en serie en el mismo orificio. El empuje de salida se duplica aproximadamente en comparación con un solo pistón con el mismo tamaño de orificio y presión, mientras que el diámetro del orificio se mantiene pequeño. Se utiliza cuando se necesita una gran fuerza en un orificio compacto, común en sistemas de frenos y sujeción de alta fuerza.
Actuador de aire de fuelle/diafragma
Utiliza un elemento de caucho o elastomérico flexible en lugar de un pistón duro. La fricción casi nula, las carreras muy cortas (1 a 25 mm) y la alta sensibilidad los hacen ideales para válvulas de control de procesos, aislamiento de vibraciones y posicionamiento de precisión. No es un "cilindro" en el sentido tradicional, sino que pertenece a la categoría más amplia de actuador de aire.
Cilindro de aire Cálculos de fuerza: las fórmulas que realmente necesitas
Seleccionar un cilindro actuador de aire sin verificar la salida de fuerza conduce a componentes de tamaño insuficiente o excesivo. Los cálculos son sencillos una vez que comprende la geometría.
Fuerza extendida (lado de paso total)
F_extender = (π / 4) × D² × P
Donde D = diámetro del orificio (m), P = presión de suministro (Pa). Ejemplo: diámetro interior de 63 mm a 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Fuerza de retracción (lado de la varilla)
F_retracción = (π / 4) × (D² − d²) × P
Donde d = diámetro de la varilla (m). Para el mismo diámetro interior de 63 mm con una varilla de 20 mm: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 norte . El área del lado de la varilla siempre es más pequeña, por lo que la fuerza de retracción siempre es menor que la fuerza de extensión.
Fuerza (carga) efectiva con factor de eficiencia
Las pérdidas de lubricación y fricción del sello en el mundo real reducen la fuerza teórica aproximadamente entre un 10% y un 15%. Aplique un factor de carga de 0,7 a 0,8 (algunas referencias utilizan 0,5 para servicio intermitente con orientación horizontal, según el Manual neumático de Festo, 5ª ed.).
F_efectivo = F_teórico × η (η ≈ 0,7–0,8)
| Diámetro del agujero. (mm) | 0,4 MPa (norte) | 0,6 MPa (norte) | 0,8 MPa (norte) | 1,0 MPa (norte) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2,491 | 3,117 |
| 80 | 2,011 | 3.016 | 4.021 | 5.027 |
| 100 | 3,142 | 4,712 | 6.283 | 7.854 |
| 125 | 4,909 | 7.363 | 9.817 | 12,272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Cálculo del consumo de aire
Saber cuánto aire comprimido consume un cilindro por ciclo es fundamental para dimensionar su compresor y equipo de tratamiento de aire.
Q (L/ciclo) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Donde L = carrera (m), P_gauge = presión manométrica (Pa), P_atm = 101.325 Pa. Para un diámetro de 63 mm, carrera de 200 mm, a 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 101.325) / 101.325 = 2,7 L por carrera (con referencia al libro de trabajo de Festo neumática, v5.0).
Cómo seleccionar el cilindro actuador de aire adecuado: 8 parámetros críticos
La selección incorrecta del cilindro de aire resulta en fallas prematuras del sello, empuje inadecuado o consumo excesivo de energía. Analice cada parámetro a continuación antes de especificar un modelo.
01
Fuerza de salida requerida
Calcule la fuerza teórica necesaria (consulte las fórmulas anteriores) y luego divídala por el factor de eficiencia (0,7–0,8). Agregue un margen de seguridad del 25 al 50 % para cargas dinámicas. El valor resultante determina el tamaño mínimo del orificio a su presión de funcionamiento.
02
Longitud del trazo
Mida cuidadosamente la distancia de recorrido requerida. Las carreras más largas requieren un análisis de pandeo de la varilla; utilice la fórmula de columna de Euler o las tablas de carga proporcionadas por el fabricante. Como regla general, las carreras que exceden 10 veces el diámetro de la varilla requieren un cilindro guiado o un riel guía externo para evitar que la varilla se doble bajo carga lateral.
03
Rango de presión de funcionamiento
La mayoría de los cilindros de aire estándar funcionan entre 0,05 y 1,0 MPa. Los cilindros compactos y en miniatura pueden tener índices de presión máxima más bajos (0,7 MPa). Hay variantes de alta presión disponibles para aplicaciones de 1,5 a 2,0 MPa, pero requieren sellos y componentes de válvula compatibles.
04
Requisitos de velocidad
La velocidad del cilindro neumático se controla principalmente mediante reguladores de flujo (medidor de entrada o salida). El control de salida (estrangulación del escape) es el estándar para un movimiento suave en la mayoría de las aplicaciones. Velocidades típicas alcanzables: 50–1500 mm/s dependiendo del tamaño del orificio, la carrera y el caudal de la válvula (valor Cv). Las velocidades de ciclo muy altas (más de 2 ciclos/segundo) requieren válvulas direccionales de alto flujo y amortiguación.
05
Configuración de montaje
ISO 15552 define estilos de montaje estándar. Opciones comunes: montaje de pie (MF2), montaje de brida (FF, MF), montaje de muñón (MT), horquilla (CC) y pivote de punta/extremo de varilla (CA). Elija según la dirección de la carga, la tolerancia de alineación y la estructura de la máquina disponible.
06
Condiciones ambientales
Los cilindros de aire estándar utilizan sellos de NBR (nitrilo) con clasificación de −20 °C a 80 °C. Para entornos de alimentos/bebidas o farmacéuticos, especifique sellos y cilindros de acero inoxidable que cumplan con la FDA. Para procesos de alta temperatura (hasta 200 °C), utilice juntas de FKM (Viton) y cuerpos de aluminio o inoxidable. Los ambientes corrosivos pueden requerir niquelado no electrolítico o una construcción completa en acero inoxidable 316.
07
Requisitos de amortiguación
Los cojines de final de carrera desaceleran el pistón antes de que entre en contacto con la tapa del extremo, lo que reduce el impacto y el ruido. Las almohadillas de agujas ajustables son estándar en la mayoría de los cilindros ISO a partir de un diámetro de 32 mm. Para ciclos muy rápidos o cargas pesadas, es posible que se necesiten amortiguadores hidráulicos externos además de los cojines incorporados.
08
Detección de posición
La mayoría de los cilindros de aire modernos cuentan con una ranura en T o una ranura en cola de milano para sensores de posición de lengüeta magnética o de estado sólido (efecto Hall). Los sensores detectan el imán del pistón a través de la pared del cañón sin contacto físico. Tiempo de respuesta: los sensores de estado sólido responden en menos de 1 ms; interruptores de láminas en 3 a 5 ms. Elija estado sólido para entornos polvorientos o de alta velocidad.
Aplicaciones de cilindros de aire en industrias clave
El cilindro actuador de aire se utiliza prácticamente en todos los sectores de fabricación automatizados. Los siguientes ejemplos ilustran dónde y cómo aportan valor real al proceso.
Fabricación de automóviles
Sujeción de accesorios de soldadura, prensado de paneles de puertas, prueba de rieles de asientos y posicionamiento del conjunto del motor. Una celda típica de soldadura de carrocería en blanco utiliza entre 60 y 120 cilindros de aire por estación. Los tamaños de orificio más comunes son de 32 a 100 mm y carreras de 25 a 300 mm. Las velocidades de ciclo alcanzan entre 15 y 20 por minuto en líneas de estampado de gran volumen (fuente: Manual de neumática de Bosch Rexroth).
Envasado de alimentos y bebidas
Actuación de boquillas de llenado, prensado de tapas, etiquetado, compuertas de rechazo de producto y desviadores de transportadores. Se requieren cilindros de aire de acero inoxidable o aluminio anodizado con sellos que cumplan con la FDA para las zonas de lavado. La serie inoxidable SIDA de Parker y la serie limpia CG5 de SMC son opciones comunes. Las velocidades de funcionamiento en el embalaje suelen requerir entre 100 y 500 mm/s con alta repetibilidad.
Semiconductores y Electrónica
Manipulación de obleas, posicionamiento de sondas, inserción de componentes y accesorios de prueba de PCB. Aquí se utilizan cilindros neumáticos en miniatura (diámetro de 6 a 16 mm) con materiales compatibles con salas blancas (lubricantes sin zinc, juntas especiales, baja emisión de partículas). Las series compactas CJP, CJ2 de SMC y ADVU de Festo dominan este segmento.
Dispositivos farmacéuticos/médicos
Prensado de tabletas, envasado en blister, llenado de jeringas y ensamblaje estéril. Las aplicaciones de sala limpia ISO Clase 5 requieren cilindros con recubrimientos disipadores electrostáticos, sellos lubricados con PTFE y certificados de materiales rastreables. Los requisitos de ciclo de vida suelen superar los 50 millones de ciclos.
Logística y Almacenamiento
Brazos desviadores en clasificadores de transportadores, actuadores de puertas en sistemas de almacenamiento automatizados y topes de paquetes. Los cilindros de gran diámetro (100–200 mm) con carreras largas (300–600 mm) manejan cargas unitarias pesadas. Los cilindros sin vástago son especialmente prácticos para carros de transferencia horizontales en sistemas de clasificación compactos.
Industrias de petróleo, gas y procesos
Actuadores neumáticos giratorios de cuarto de vuelta para control de válvulas de bola en tuberías; Cilindros de aire lineales para actuadores de parada de emergencia (ESD). Construcción inoxidable con válvulas solenoides con clasificación ATEX/IECEx. Las variantes con retorno por resorte a prueba de fallos garantizan el cierre de la válvula en caso de pérdida de aire, algo fundamental para la seguridad del proceso.
Cilindro de aire versus actuador hidráulico versus eléctrico: ¿cuál elegir?
La selección entre actuadores neumáticos, hidráulicos y eléctricos depende de los requisitos de fuerza, las necesidades de precisión, los costos de energía y el entorno de instalación. La siguiente tabla resume las diferencias clave desde una perspectiva de ingeniería.
| Parámetro | Cilindro de aire (Pneumatic) | Cilindro hidráulico | Actuador eléctrico |
|---|---|---|---|
| Rango de fuerza típico | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Precisión posicional | Solo topes finales (± 0,05–0,5 mm con sensores) | Moderado (servohidráulico: ± 0,01 mm) | Alto (± 0,001–0,01 mm) |
| Velocidad | Muy rápido (hasta 3 m/s típico) | Moderado (0,01–0,5 m/s) | Rápido (específico de la aplicación) |
| Eficiencia energética | Bajo (15–30% de eficiencia del sistema) | Moderado (40–60%) | Alto (70–90%) |
| Costo inicial | Bajo | Alta (bomba, depósito, válvulas) | Medio-alto |
| Complejidad del mantenimiento | Bajo (FRL unit service) | Alto (fluido, sellos, fugas) | Bajo–Medium |
| Idoneidad para salas blancas | Sí (con sellos especiales) | No (riesgo de contaminación por aceite) | si |
| Ambientes explosivos | si (intrinsically safe) | si (with care) | Requiere motor clasificado ATEX |
En pocas palabras: Elija cilindros de aire cuando necesite un movimiento rápido, repetible y de punto a punto con fuerzas moderadas en una planta que ya cuenta con infraestructura de aire comprimido. Elija eléctrico cuando el posicionamiento de precisión sea fundamental. Elija hidráulica sólo cuando las fuerzas superen lo que la neumática puede lograr con un tamaño de orificio práctico.
Tratamiento del aire: por qué las unidades FRL no son opcionales para los cilindros de aire
El aire comprimido de un compresor industrial típico contiene humedad, aerosoles de aceite, incrustaciones de tuberías y partículas. Alimentar aire sin filtrar directamente al cilindro de un actuador de aire es la causa más común de falla prematura del sello y corrosión del orificio. No es negociable una unidad FRL (Filtro-Regulador-Lubricador) colocada antes de cada circuito de cilindro.
Filtrar
Elimina partículas y agua condensada de la corriente de aire comprimido. Los filtros estándar utilizan clasificaciones de elementos de 5 a 40 micrones. Para cilindros sensibles (diámetro pequeño, sellos blandos), se recomienda un filtro coalescente de 5 micrones. Cambie los elementos cuando la presión diferencial supere los 0,05 MPa o según el programa del fabricante (normalmente cada 6 meses).
Humedad en el aire a 0,6 MPa y 20°C: hasta 22g/m³ . Cuando este aire se expande en el cilindro, puede depositar agua en la pared del orificio, provocando oxidación e hinchazón del sello NBR a las pocas semanas de funcionamiento sin filtro.
Regulador
Establece y mantiene la presión de trabajo aguas abajo independientemente de las fluctuaciones de la presión de suministro. Utilice un regulador de precisión (precisión ±0,01 MPa) para aplicaciones de fuerza crítica. Los reguladores de uso general mantienen ±0,05 MPa. Nunca establezca una presión de funcionamiento superior a la presión nominal máxima del cilindro; la mayoría de los cilindros de aire de aluminio estándar tienen una clasificación de 1,0 MPa; algunos tipos compactos hasta 0,7 MPa.
Lubricador (opcional)
Introduce una fina neblina de aceite en la corriente de aire para lubricar los sellos y el orificio del cilindro. Sin embargo, la mayoría de los cilindros de aire modernos de los principales fabricantes (SMC, Festo, Parker) utilizan sellos prelubricados de larga duración y están clasificados para funcionar sin lubricador. Agregar un lubricador a dichos cilindros es aceptable, pero no obligatorio, y elimina la opción de funcionar sin lubricador. Si se utiliza un lubricador, el aceite de turbina ISO VG 32 o equivalente es estándar. Nunca utilice lubricantes tipo grasa en un lubricador de niebla.
Estándar de calidad del aire recomendado para cilindros de aire
ISO 8573-1:2010 define las clases de calidad del aire comprimido. Para cilindros neumáticos estándar, ISO 8573-1 Clase 5.4.5 generalmente es suficiente: tamaño de partículas de hasta 40 µm, punto de rocío a presión inferior a 7°C, contenido de aceite inferior a 25 mg/m³. Para cilindros de sala blanca y aptos para alimentos, apunte a la Clase 1.2.1.
Mantenimiento de cilindros de aire: cronogramas, puntos de inspección y resolución de problemas
Un cilindro actuador de aire mantenido adecuadamente puede lograr 50-100 millones de ciclos antes de una revisión importante. Menos de 5 millones de personas fallan en cilindros descuidados. La diferencia radica en el mantenimiento sistemático y la detección temprana de fallos.
Programa de mantenimiento de rutina
| Interval | Tarea | Criterio de aceptación |
|---|---|---|
| Diariamente | Comprobación visual de fugas de aire, película de aceite en el sello de la varilla y drenaje de condensado en el filtro | Sin fugas visibles; fina película de aceite sobre la varilla (si está lubricada); drenaje no lleno |
| Semanal | Verifique el nivel de aceite del lubricador FRL; Inspeccione la varilla en busca de rayones y corrosión. | Nivel de aceite por encima de la marca mínima; superficie de la varilla lisa, sin picaduras |
| Mensual | Verifique el par de apriete de los sujetadores de montaje; verificar el ajuste del cojín; Limpiador de varilla externo limpio | Sujetadores al par especificado; sin ruido de contacto metálico al final de carrera |
| 6 meses | Reemplace el elemento filtrante; medir el descentramiento de la varilla con indicador de cuadrante; comprobar la función del sensor | Filtrar element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| unnual / 10M cycles | Reemplazo completo del kit de sellos; inspección de orificios; relubricar los sellos del pistón y del vástago | Acabado de la superficie del agujero Ra ≤ 0,8 µm; sin puntuación; todos los sellos reemplazados con el kit OEM |
Fallas y causas comunes
- Fuga de aire en el sello del vástago: Labio del sello de la varilla desgastado o mellado. Inspeccione la superficie de la varilla en busca de rayones; incluso una ranura de 50 micrones provoca fugas crónicas. Reemplace el sello y repinte o reemplace la varilla.
- Extensión lenta o errática: Control de flujo bloqueado, sello de pistón contaminado o presión de suministro inadecuada. Desconéctelo de la carga y pruebe la velocidad de funcionamiento libre; si es normal, el problema está relacionado con la carga o está atascado mecánicamente.
- El cilindro no se retrae: Válvula de control direccional defectuosa (no cambia al puerto de retracción), contrapresión de la carga que excede la fuerza de retracción o pistón atascado. Primero revise la válvula eléctricamente.
- Ruido excesivo del impacto al final de la carrera: La aguja del cojín está demasiado atornillada (demasiado abierta). Ajuste la aguja en pequeños incrementos hasta que cese el ruido del impacto. Los cojines demasiado ajustados atrapan aire y provocan una pérdida de fuerza cerca del final de la carrera.
- Fuga interna (pistón de derivación de aire): Sello de pistón desgastado. Detecte desconectando un puerto de la atmósfera; si pasa aire con el otro puerto presurizado, el sello del pistón se está desviando. Requiere desmontaje y reemplazo de sello.
- Corrosión de la varilla: Humedad en el suministro de aire combinada con falta de lubricación. Actualice al filtro coalescente y verifique el punto de rocío. A corto plazo: aplique una fina capa de aceite VG32 manualmente a la varilla semanalmente hasta que se resuelva el problema de la calidad del aire.
Normas internacionales clave para cilindros de actuadores neumáticos
La estandarización en cilindros neumáticos garantiza la intercambiabilidad entre fabricantes, simplifica la gestión de repuestos y define umbrales mínimos de calidad. Los estándares a continuación son los más referenciados en adquisiciones e ingeniería globales.
ISO 6431
El estándar mundial dominante para cilindros neumáticos de cuerpo redondo. Define tamaños de orificio (8–320 mm), incrementos de carrera, dimensiones de interfaz (puertos, orificios de montaje, roscas de extremo de varilla) y presiones de prueba. La mayoría de los cilindros de las marcas Festo, SMC, Parker, Bimba y Aventics cumplen con este estándar, lo que permite una verdadera intercambiabilidad dimensional entre marcas.
ISO 15552
Extiende ISO 6431 a cilindros de cuerpo perfilado (estilo tirante), que ofrecen accesorios de montaje intercambiables entre todos los fabricantes que cumplen con la norma. Tamaños de orificio de 32 a 320 mm. El estándar más utilizado para cilindros de automatización industrial general a nivel mundial.
ISO 21287
Cubre cilindros compactos con diámetros de 8 a 100 mm y longitud total reducida. Aborda la creciente necesidad de actuadores que ahorren espacio en el diseño de máquinas modernas sin sacrificar la intercambiabilidad.
ISO 4414
Código de prácticas de seguridad para sistemas neumáticos, que cubre los requisitos de diseño, instalación y mantenimiento para todos los equipos neumáticos, incluidos los cilindros de aire. Exige alivio de presión, marcado de presión de trabajo segura y accesibilidad para mantenimiento.
NFPA T3.6.7 (Norteamérica)
La norma equivalente estadounidense que cubre las dimensiones de los cilindros neumáticos. Los cilindros NFPA tienen interfaces de puerto y montaje ligeramente diferentes de los cilindros ISO, algo que es importante verificar al reemplazar componentes en maquinaria fabricada en Norteamérica.
Reducción de los costos del aire comprimido: eficiencia energética para sistemas de cilindros de aire
El aire comprimido es una de las formas de energía más caras en la fabricación; el Departamento de Energía de EE. UU. estima que los sistemas de aire comprimido representan 24% de la electricidad industrial impulsada por motores en los EE. UU., y las fugas por sí solas desperdician entre el 20% y el 30% de la producción del compresor en una planta típica. Optimizar los circuitos de sus cilindros de aire es un ejercicio de alto rendimiento.
Estrategias prácticas de reducción de energía
- Tamaño correcto del orificio: Los cilindros de gran tamaño desperdician aire en cada ciclo. Un cilindro de 100 mm de diámetro utiliza 4 veces el aire que un cilindro de 50 mm de diámetro en la misma carrera. Vuelva a calcular los requisitos de fuerza con factores de eficiencia reales antes de especificar orificios grandes.
- Utilice reducción de presión en la carrera de retracción: Si la carga de retracción es menor que la carga de extensión, suministre el lado de la varilla a presión reducida usando un regulador secundario. Esto por sí solo puede reducir el consumo de aire por ciclo entre un 15% y un 25% en muchas aplicaciones de doble acción.
- Minimizar el volumen muerto (longitud del tubo): Cada metro de tubo de 8 mm entre una válvula y un cilindro añade 50 cm³ de volumen muerto por ciclo. Ubique las válvulas de control direccional lo más cerca posible de los puertos del cilindro, idealmente a menos de 300 mm de distancia.
- Auditar y reparar fugas sistemáticamente: un ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Considere circuitos de ahorro de aire: Algunos sistemas de colectores de válvulas permiten que el aire de escape de la carrera de retracción se recicle parcialmente como suministro a la carrera de extensión, lo que reduce el consumo total de aire hasta en un 30 % en aplicaciones de ciclo alto (fuente: Festo Energy Efficiency in Neumatic Systems, documento técnico de 2022).
Guía de compra de cilindros de actuador de aire: qué verificar antes de realizar el pedido
Las decisiones de adquisición de cilindros neumáticos a menudo dependen del precio sin examinar el costo total del ciclo de vida. La siguiente lista de verificación cubre los detalles técnicos críticos que separan una especificación rentable de un dolor de cabeza de mantenimiento futuro.
Confirmar dimensiones de diámetro y carrera
Verifique que el diámetro y la carrera coincidan con sus requisitos de fuerza y recorrido después de aplicar factores de eficiencia y seguridad. Confirme la carrera máxima disponible para el diámetro interior específico; las carreras más largas pueden requerir un pedido especial o una variante guiada.
Especificar el material del sello
Los sellos NBR predeterminados cubren la mayoría de las aplicaciones. Para temperaturas superiores a 80°C especificar FKM; para contacto con alimentos, especifique EPDM o PTFE; para frío extremo (por debajo de −20 °C), especifique poliuretano o silicona. El material del sello a menudo se puede configurar en el momento del pedido sin penalizaciones por plazos de entrega por parte de los principales fabricantes.
Verificar el tamaño del puerto y el tipo de rosca
Los cilindros ISO 6431 utilizan puertos métricos (M5, G1/8, G1/4, G3/8, G1/2). Los cilindros NFPA utilizan puertos NPT. Si su instalación utiliza sistemas de plomería NPT existentes, especificar el tipo de rosca incorrecto significa que cada accesorio necesita un adaptador que no coincide, un costo oculto que se acumula rápidamente en 50 cilindros.
Verifique la compatibilidad del sensor
Si necesita detección de posición, confirme que el cilindro del cilindro tenga una ranura de montaje del interruptor compatible (ranura en T, ranura en C o abrazadera de banda) y que el sensor que haya seleccionado (NPN/PNP, 2 cables/3 cables, CC/CA) coincida con el módulo de entrada del PLC. Muchos retrasos en la integración se deben a la incompatibilidad de la ranura del cilindro del sensor descubierta durante la instalación.
Confirmar tipo de cojín
Los cojines ajustables son estándar a partir de 32 mm de diámetro en la mayoría de los cilindros ISO. Los cilindros no acolchados (NC) están disponibles para aplicaciones de carrera corta muy rápidas donde los amortiguadores externos manejan la desaceleración al final de la carrera. Especifique NC solo si ha tenido en cuenta la desaceleración a nivel del sistema.
Considere el costo del ciclo de vida, no el precio unitario
Un cilindro de aire sin nombre al 40% del precio de un equivalente de SMC o Festo puede tener una vida útil del sello de 2 a 5 millones de ciclos frente a 20 a 50 millones para la alternativa de marca. En una aplicación de 10 ciclos/minuto, eso equivale a un reemplazo cada 3 a 4 meses frente a cada 3 a 5 años. Considere el costo del tiempo de inactividad, la mano de obra y el inventario de repuestos antes de decidir únicamente el precio.
Preguntas frecuentes sobre los cilindros de actuador neumático
¿Cuál es la diferencia entre un cilindro de aire y un cilindro neumático?
No hay diferencia funcional. "Cilindro de aire", "cilindro neumático" y "cilindro actuador de aire" se refieren al mismo dispositivo: un actuador mecánico impulsado por aire comprimido. "Cilindro neumático" es el término de ingeniería más formal; El "cilindro de aire" se utiliza ampliamente en contextos de adquisiciones y mantenimiento industrial. Ambos términos aparecen indistintamente en los catálogos de fabricantes de SMC, Festo, Parker y otros.
¿Cuánto dura un cilindro de aire?
La vida útil del sello, el principal elemento de desgaste, varía desde 5 millones de ciclos (cilindros de grado básico con mala calidad del aire) hasta 100 millones de ciclos (cilindros premium con aire limpio y seco y lubricación adecuada). El cilindro y la varilla están diseñados para la vida útil de la máquina, siempre que no estén rayados ni corroídos. En la práctica, un cilindro de aire industrial en un sistema bien mantenido debe funcionar de 3 a 7 años antes de reemplazar el sello a velocidades de ciclo de automatización típicas de 10 a 30 ciclos/minuto. Fuente: Catálogo técnico de Festo Neumática, 2023.
¿A qué presión debo hacer funcionar mi cilindro de aire?
La mayoría de los cilindros de aire estándar tienen una clasificación de 1,0 MPa (145 PSI). Sin embargo, correr al máximo no es lo óptimo. El enfoque más eficiente desde el punto de vista energético es establecer la presión al nivel más bajo que proporcione la fuerza requerida con un margen de seguridad del 25 % (normalmente entre 0,4 y 0,6 MPa para la mayoría de las aplicaciones). Una presión más alta aumenta los costos de energía, acelera el desgaste de los sellos y eleva los niveles de ruido del escape sin mejorar la velocidad (la velocidad está controlada por el caudal, no por la presión).
¿Puedo utilizar un cilindro de aire sin lubricador?
Sí, para la mayoría de los cilindros modernos. Los principales fabricantes (SMC, Festo, Parker) prelubrican sus cilindros con grasa de larga duración y los diseñan para funcionar sin un lubricador aguas abajo durante la vida útil nominal, siempre que la calidad del aire cumpla con ISO 8573-1 Clase 5 o mejor. Si se instala un lubricador después de que un cilindro no lubricado haya entrado en funcionamiento, no lo retire: la neblina de aceite elimina la grasa aplicada de fábrica y el cilindro depende de la lubricación continua para evitar el desgaste prematuro del sello.
¿Qué causa que la varilla de un cilindro de aire se extienda lentamente?
Las causas más comunes son: (1) la válvula de control de flujo en el puerto de escape (medidor de salida) está demasiado cerrada; ábrala gradualmente; (2) la presión de suministro está por debajo del mínimo requerido para la carga; verifique la presión en el puerto del cilindro, no solo en el FRL; (3) el sello del pistón está desgastado y desvía el aire internamente; pruebe presurizando con la carga desconectada; (4) un tubo de suministro retorcido o de tamaño insuficiente está restringiendo el flujo: el tubo de 6 mm limita el flujo a aproximadamente 50 L/min de aire libre a 0,6 MPa, insuficiente para cilindros de gran diámetro a altas velocidades.
¿Qué es un cilindro de aire de doble efecto o de simple efecto?
Un cilindro de aire de doble acción utiliza aire comprimido para impulsar el pistón en las direcciones de extensión y retracción, brindando una fuerza totalmente controlada en ambas direcciones con dos puertos de aire. Un cilindro de simple efecto utiliza aire en una sola dirección (generalmente se extiende) y depende de un resorte de retorno o de la gravedad para la dirección opuesta. Los cilindros de simple efecto son más sencillos de aplomar (un puerto), pero pierden algo de carrera en el espacio del resorte y no proporcionan una fuerza de retracción controlada. Los cilindros de doble efecto son la opción estándar para la mayoría de las aplicaciones de automatización.
¿Cómo evito que mi cilindro de aire gire?
Los cilindros estándar de cuerpo redondo no tienen función antirrotación en el vástago. Si la rotación de la varilla es un problema, las soluciones son: (1) utilizar un riel guía externo o un conjunto de varilla guía; (2) especificar un cilindro guiado (tipo de doble vástago o cuerpo perfilado con guía integrada); (3) agregue un accesorio de prevención de rotación (generalmente una llave plana o un collar antirotación adaptado a la rosca del cilindro). Las series CQ2 de SMC y ADN de Festo ofrecen versiones antirrotación opcionales sin una actualización completa del cilindro guiado.
¿Es posible controlar la posición de parada de un cilindro de aire a mitad de carrera?
Los cilindros neumáticos estándar son dispositivos punto a punto: se detienen de forma fiable sólo en los topes finales. La parada a mitad de carrera con un cilindro neumático es posible con una válvula direccional de centro cerrado o de escape central de 3 posiciones, pero la posición no es repetible debido a la compresibilidad del aire. Para un posicionamiento repetible a mitad de carrera, el estándar de la industria es utilizar (a) un actuador lineal eléctrico, (b) un sistema servoneumático con una válvula proporcional y retroalimentación de posición lineal (con una precisión de ±0,1 mm) o (c) un tubo de tope de posición fija dentro del cilindro para definir una segunda posición de tope.
¿Cuál es la carrera máxima disponible para un cilindro de aire estándar?
Los cilindros de aire del catálogo estándar suelen estar disponibles con carreras de hasta 1000-2000 mm de los principales fabricantes. Más allá de eso, los cilindros sin vástago amplían el rango práctico de carrera a 5.000-6.000 mm (y en versiones personalizadas, aún más). Para carreras muy largas con cilindros de vástago convencionales, el análisis de pandeo de la varilla (fórmula de Euler) es obligatorio: una varilla larga y delgada sometida a una carga de compresión se pandeará antes de que se alcance la fuerza nominal del cilindro, y la carga segura cae rápidamente con la longitud de la carrera.
¿Cómo elijo entre un cilindro de aire de cuerpo redondo y de cuerpo perfilado (tirante)?
Los cilindros de cuerpo redondo (ISO 6431) son compactos, livianos y tienen una superficie externa simple, ideales para montaje en espacios reducidos y aplicaciones generales donde los accesorios de montaje de sensores son limitados. Los cilindros de cuerpo perfilado (ISO 15552/tirante) tienen un perfil con ranura en T en los cuatro lados para facilitar el montaje de accesorios (sensores, soportes, válvulas de cierre), una gama completa de soportes de montaje estándar ISO y, en general, son más fáciles de mantener. Para la mayoría de la automatización industrial general con diámetros interiores de 32 mm y superiores, el cilindro con cuerpo perfilado es la opción predeterminada práctica debido a su ecosistema de accesorios.
