Los sistemas neumáticos son la columna vertebral de la automatización industrial moderna y comprender cómo funcionan, dónde fallan y cómo optimizarlos puede reducir directamente el tiempo de inactividad y los costos operativos. Esta guía cubre todo, desde los componentes principales hasta los puntos de referencia de rendimiento, con cifras reales de entornos de producción.
Explicación de los componentes principales de los sistemas neumáticos
Compresores
Los compresores de tornillo rotativo dominan las plantas industriales porque ofrecen un flujo de aire continuo a una presión constante. Una unidad de tornillo rotativo típica de 55 kW puede generar aproximadamente 9–10 m³/min de aire libre a 7 bar, suficiente para alimentar docenas de cilindros de tamaño mediano simultáneamente. Los compresores de pistón alternativo son comunes para talleres más pequeños y aplicaciones de uso intermitente.
Receptores de aire
Los tanques de almacenamiento amortiguan los picos de demanda y permiten que el compresor se apague durante los períodos de baja carga. La regla general es 6–10 litros de capacidad del receptor por m³/min de salida del compresor . Un receptor de tamaño insuficiente obliga al compresor a realizar ciclos cortos, lo que aumenta el desgaste y el consumo de energía hasta en un 20 %.
Unidades FRL
el filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
Válvulas de control direccional
else valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in menos de 20 milisegundos , lo que permite velocidades de ciclo superiores a 10 golpes por segundo en aplicaciones de alta velocidad. El tamaño de la válvula es fundamental: una válvula de tamaño insuficiente crea una caída de presión que limita la velocidad y la fuerza del actuador.
Tipos de cilindros de aire y criterios de selección
el air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| Tipo de cilindro | Rango de diámetro | Longitud del trazo | Uso típico | Salida de fuerza a 6 bar |
|---|---|---|---|---|
| Estándar ISO (doble efecto) | 12–320 milímetros | Hasta 2.000 mm | Automatización general, sujeción. | 68 N – 483kN |
| Compacto/de carrera corta | 12-100 milímetros | 1-50 milímetros | Espacios reducidos, presión | 68 N – 47 kN |

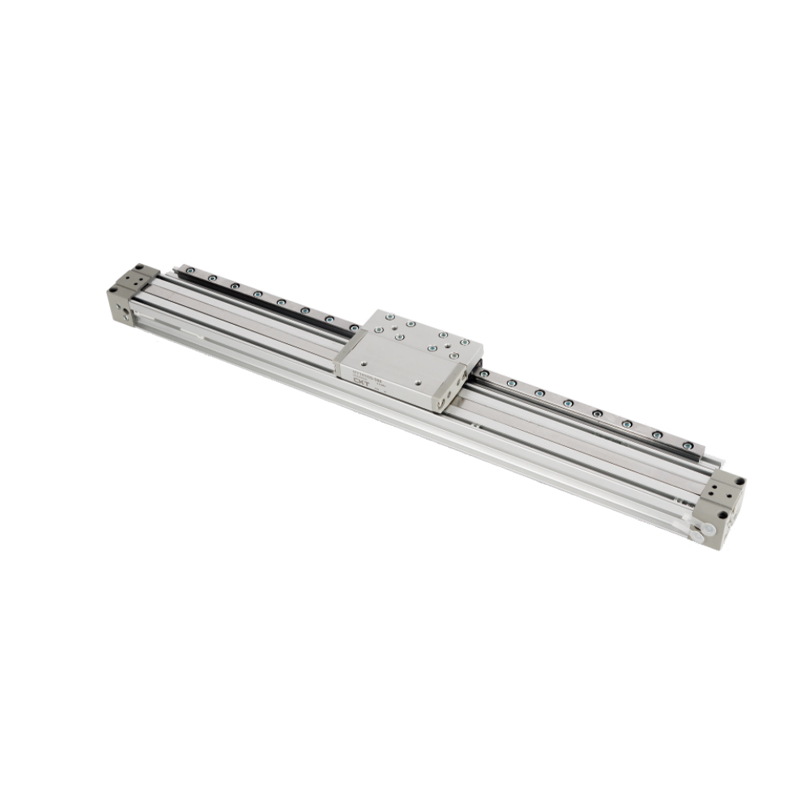

| Cilindro sin vástago | 16-80 milímetros | Hasta 10.000 milímetros | Transporte de larga distancia | 120 N – 30 kN |
| De simple efecto (retorno por resorte) | 6-125 milímetros | Hasta 200mm | Sujeción de seguridad, válvulas | 28 N – 73 kN (neto) |
| Cilindro guiado/deslizante | 16-100 milímetros | Hasta 300mm | Aplicaciones de carga lateral | 120 N – 47 kN |
| Actuador rotativo | Paleta de 10 a 200 mm | Rotación de 90° a 270° | Indexación, torneado | 0,3–500 Nm de par |
Al seleccionar el tamaño del diámetro interior del cilindro, siempre agregue un 25-30 % de margen de seguridad sobre el requisito de fuerza teórica para tener en cuenta la fricción, las caídas de presión en el circuito y el desgaste del sello con el tiempo. Para una carga que requiere 500 N, elija un orificio que entregue al menos 650 N a la presión regulada del sistema.
La selección de la longitud de la carrera también es importante más allá de simplemente ajustar el recorrido requerido. Las carreras largas aumentan el riesgo de que la varilla se pandee bajo cargas de compresión. Utilice la fórmula de pandeo de Euler o las tablas de carga del fabricante para cualquier carrera que exceda aproximadamente 300 mm; muchos ingenieros ignoran esto hasta que una varilla se dobla y daña las herramientas o el marco de la máquina.
Cómo la regulación de la presión afecta el rendimiento de todo el sistema neumático
Muchas instalaciones ejecutan toda la distribución de su planta a 8 o 10 bar cuando la mayoría de los actuadores solo necesitan entre 5 y 6 bar. Este simple hábito desperdicia enormes cantidades de energía. Por cada 1 bar de reducción en la presión del sistema, el consumo de energía del compresor cae aproximadamente 6-8% . En una planta que gasta 150.000 dólares al año en energía de aire comprimido, bajar de 8 a 6 bar en circuitos no críticos puede ahorrar entre 18.000 y 24.000 dólares al año.
el solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
Caída de presión: el ladrón silencioso del rendimiento
La caída de presión entre la salida del receptor y el puerto del cilindro de aire es donde se originan la mayoría de los problemas de rendimiento del sistema neumático. Cada metro de tubería de tamaño insuficiente, cada codo afilado de 90 grados, cada elemento filtrante sucio añade resistencia. El objetivo de la industria es limitar la caída de presión total desde la salida del compresor al actuador para no más de 0,5–1,0 bar en un sistema bien mantenido.
Culpables comunes detrás de una caída excesiva de presión:
- Elementos filtrantes obstruidos con óxido, incrustaciones o aceite de compresor: la presión diferencial a través de un filtro saturado puede exceder los 0,8 bar por sí solo
- Tuberías de distribución principales de tamaño insuficiente: la velocidad del aire superior a 6–8 m/s en las tuberías principales provoca flujo turbulento y una pérdida de presión significativa
- Accesorios de conexión rápida con orificios internos más pequeños que el orificio del tubo
- Válvulas de control direccional de tamaño insuficiente para el caudal requerido (el valor de Cv no coincide)
- Fugas: una fuga de 1 mm de diámetro a 7 bar desperdicia aproximadamente 1,1 m³/min de aire libre por hora, suficiente para hacer funcionar varios cilindros de aire estándar de forma continua.
Realizar un estudio de presión en toda la red de distribución (registrar la presión en el receptor, en cada colector de entrada de la máquina y en el puerto del cilindro bajo carga) revela exactamente dónde se producen las pérdidas. Esto lleva menos de un día e identifica constantemente acciones correctivas que se amortizan en un trimestre.
Estándares de calidad del aire comprimido y por qué son importantes para los cilindros
el ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| Clase de calidad | Tamaño máximo de partícula | Punto de rocío a presión | Contenido máximo de aceite | Aplicación típica |
|---|---|---|---|---|
| Clase 1 | 0,1 micras | -70°C | 0,01 mg/m³ | Médico, semiconductores |
| Clase 2 | 1 micron | -40°C | 0,1 mg/m³ | Envases alimentarios y farmacéuticos. |
| Clase 3 | 5 micras | -20°C | 1 mg/m³ | Fabricación general |
| Clase 4 | 15 micras | 3ºC | 5 mg/m³ | Industria pesada, exterior. |
| Clase 5 | 40 micras | 7ºC | 25 mg/m³ | Herramientas neumáticas, soplado. |
Hacer funcionar aire de clase 4 o 5 a través de cilindros de aire de precisión clasificados para servicio de clase 2 o 3 acelera rápidamente la degradación del sello. La contaminación por humedad es particularmente agresiva: el agua condensada dentro del cilindro de aire provoca oxidación, rayaduras en la superficie del orificio y eventual falla del sello. Los estudios sobre los modos de falla de los actuadores industriales atribuyen consistentemente entre el 40% y el 60% de las fallas prematuras al suministro de aire contaminado. en lugar de sobrecarga mecánica o desgaste al final de su vida útil.
Los secadores frigoríficos son la solución estándar para aplicaciones de clase 3 y 4. Enfrían la corriente de aire comprimido a aproximadamente 3 °C, lo que provoca que la humedad se condense y se drene. Los secadores desecantes alcanzan los puntos de rocío bajo cero requeridos para aplicaciones de clase 1 y 2, pero consumen más energía, normalmente 15-20% de la potencia del compresor para una unidad regenerativa calentada.
Dimensionar correctamente un cilindro de aire: cálculos de diámetro, carrera y velocidad
Equivocarse en el tamaño del orificio es uno de los errores de diseño más comunes y costosos en la ingeniería de sistemas neumáticos. Un cilindro de gran tamaño desperdicia aire comprimido y crea desafíos excesivos de amortiguación; uno de tamaño insuficiente se detiene bajo carga o opera cerca de sus límites de presión de sellado.
Cálculo de fuerza
el theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
Donde F es la fuerza en Newtons, P es la presión de suministro en Pa y D es el diámetro del orificio en metros. Para un cilindro de 63 mm de diámetro a 6 bar (600.000 Pa):
F = 600.000 × (3,14159 × 0,063² / 4) = 600.000 × 0,003117 = 1.870 N (aproximadamente 190 kgf)
En la carrera de retracción, la varilla desplaza parte del área del orificio, lo que reduce la fuerza. Un diámetro de 63 mm con una varilla de 20 mm genera aproximadamente 1.680 N en retracción a la misma presión, una reducción del 10 % que debe tenerse en cuenta en aplicaciones de dos direcciones.
Velocidad y caudal
La velocidad del cilindro depende del volumen de aire entregado por unidad de tiempo. La velocidad del actuador se calcula a partir de:
Q = A × v × (P_abs / P_atm)
Donde Q es el flujo de aire libre en m³/s, A es el área del pistón, v es la velocidad deseada del pistón en m/s y P_abs es la presión de trabajo absoluta. Para alcanzar 0,5 m/s con un diámetro de 63 mm a 6 bar absolutos, la válvula y el tubo deben pasar aproximadamente 23 litros/min de aire libre — un punto de referencia útil para la selección de Cv de válvula.
Requisitos de amortiguación
A velocidades superiores a 0,2 m/s, los cilindros neumáticos requieren amortiguación de final de carrera para evitar daños por impactos fuertes al pistón, el vástago y las herramientas conectadas. Los cojines ajustables incorporados funcionan a velocidades moderadas de hasta aproximadamente 0,5 m/s. Por encima de eso, son necesarios amortiguadores hidráulicos externos o una desaceleración programable mediante válvulas proporcionales. Ignorar la amortiguación en un cilindro de 100 mm de diámetro que se desplaza a 1 m/s puede generar fuerzas de impacto superiores 3–5 kN en la tapa del extremo, mucho más allá de lo que la mayoría del hardware de montaje tolera durante miles de ciclos.
Estrategias de eficiencia energética para sistemas neumáticos y de aire comprimido
El aire comprimido a menudo se denomina "la cuarta utilidad" en la fabricación, y siempre es la más cara por unidad de trabajo. La eficiencia de conversión de electricidad a trabajo mecánico para un sistema de aire comprimido generalmente es solo 10-15% en el actuador, en comparación con el 85-90 % de los accionamientos de motor eléctrico directo. Esto hace que la optimización de la energía sea de vital importancia.
Paso 1
Medir el consumo de aire real
Instale medidores de flujo en la salida del compresor principal y en cada grupo de máquinas principal. La mayoría de las plantas descubren que entre el 20% y el 30% de las máquinas utilizan cantidades desproporcionadamente grandes de aire en relación con su producción. Estos se convierten en objetivos prioritarios para el cambio de tamaño de los cilindros, la reducción de la presión o el rediseño de los procesos.
Paso 2
Reducir y ajustar la presión de trabajo
Audite cada máquina y cilindro de aire para determinar sus requisitos de presión reales. Reemplace los cilindros de gran tamaño por otros del tamaño correcto y con una presión más baja. Instale reguladores en el punto de uso ajustados a la presión mínima requerida. En instalaciones con diversos requisitos de presión, considere dividir el suministro en anillos de distribución de alta y baja presión en lugar de suministrar todo a la presión máxima de demanda.
Paso 3
Recuperar el calor del compresor
Los compresores de tornillo rotativo rechazan aproximadamente 80-90% de su energía entrante en forma de calor. en el proceso de compresión. La instalación de un sistema de recuperación de calor en el circuito de refrigeración del compresor captura esta energía térmica para aplicaciones de calefacción de espacios, calentamiento de agua de proceso o secado. Los períodos de recuperación de la recuperación de calor suelen ser de 1 a 3 años.
Paso 4
Reemplace los compresores de velocidad constante con variadores de velocidad
Un compresor de velocidad variable (VSD) modula la velocidad de su motor para satisfacer la demanda de aire real en tiempo real, en lugar de cargar y descargar a máxima velocidad. En plantas con demanda fluctuante, los compresores VSD ahorran 20–35% de la energía del compresor en comparación con las unidades de velocidad fija. El punto de equilibrio suele ocurrir cuando la utilización del sistema cae por debajo del 80% de la capacidad nominal durante partes significativas del turno.
Paso 5
Implementar un programa de detección y reparación de fugas
Los detectores de fugas ultrasónicos pueden identificar fugas a través del ruido de fondo a distancias de hasta 10 metros. Un programa estructurado (etiquetado de fugas, cuantificación de su caudal, priorización por costo y seguimiento de la finalización de la reparación) logra consistentemente una reducción de fugas desde una tasa de pérdida típica del 20% al 30% a menos. 5-8% en 12 meses . Esto por sí solo a menudo elimina la necesidad de capacidad adicional del compresor.
Sistemas neumáticos versus sistemas hidráulicos: cuándo elegir cada uno
Tanto los sistemas neumáticos como los hidráulicos entregan fuerza a través de un medio fluido, pero sus características hacen que cada uno sea más adecuado para aplicaciones específicas. Confundir ambos conduce a sistemas costosos y con demasiada ingeniería o de bajo rendimiento.
Característica
Sistema neumático
Sistema hidráulico
Presión de trabajo
4–10 bares típicos
100–700 bar típico
Salida de fuerza
Hasta ~50 kN práctico
Hasta varios MN
Velocidad
Rápido; hasta 3 m/s común
Moderado; 0,1–0,5 m/s típico
Control de posición
Difícil (compresibilidad del aire)
Excelente (fluido incompresible)
Riesgo de contaminación
Bajo (aire agotado)
Alto (fugas de aceite, eliminación)
Complejidad del mantenimiento
Bajar; habilidades estándar
Más alto; Se necesita análisis de fluidos.
Costo de instalación
inferior
Superior (depósito, filtración, sellos)
Mejor caso de uso
Alta velocidad, fuerza ligera a media, ambientes limpios
Alta fuerza, posicionamiento preciso, industria pesada.
Un límite práctico: donde los requisitos de fuerza exceden aproximadamente 50 kN o cuando es obligatorio mantener una posición precisa a mitad de carrera, el sistema hidráulico suele ser la mejor opción. Por debajo de ese umbral, los sistemas neumáticos ganan en velocidad, simplicidad, limpieza y menor costo total del sistema. En muchas aplicaciones híbridas, como abrazaderas accionadas neumáticamente en una prensa hidráulica, ambas tecnologías coexisten en la misma máquina.
Aplicaciones neumáticas de alta fuerza y cómo se amplían los cilindros de aire
Cuando los tamaños de orificio de los cilindros de aire estándar no pueden entregar la fuerza requerida a la presión disponible del sistema, varias estrategias de diseño amplían la capacidad neumática antes de que sea necesario cambiar a la hidráulica.
Cilindros en tándem
Dos unidades de cilindros de aire montadas coaxialmente con sus varillas unidas multiplican la fuerza de salida sin aumentar el tamaño del orificio. Un par de cilindros en tándem de 100 mm de diámetro a 6 bar proporciona aproximadamente 9,4 kN — casi el doble de la producción de una sola unidad, manteniendo al mismo tiempo el mismo diámetro del cilindro para espacios reducidos. La compensación es una mayor longitud total y un consumo de aire proporcionalmente mayor.
Intensificadores de aire sobre aceite
else hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50-200 kN en configuraciones compactas de montaje en banco.
Multiplicadores de cilindros neumáticos mediante varillaje mecánico
Los mecanismos de palanca, los seguidores de leva y los varillajes de palanca amplifican mecánicamente la salida del cilindro de aire en el punto de aplicación. Una simple abrazadera de palanca accionada por un cilindro de 50 mm de diámetro a 6 bar puede desarrollar fuerzas de sujeción superiores a 20 kN al final del recorrido cuando la geometría de palanca se acerca al punto muerto. Esta técnica se utiliza ampliamente en accesorios de soldadura y herramientas de prensa.
Cilindros estándar de mayor diámetro
Los cilindros que cumplen con la norma ISO 15552 están disponibles en tamaños de diámetro de hasta 320 mm. A 6 bar, un cilindro neumático de 320 mm de diámetro proporciona aproximadamente 483 kN del empuje teórico: acercándose al territorio del pequeño cilindro hidráulico. Estas unidades de gran diámetro consumen volúmenes sustanciales de aire por carrera (una carrera de 300 mm en un diámetro de 320 mm desplaza aproximadamente 24 litros de aire libre por ciclo), por lo que el tamaño del receptor y la capacidad del compresor deben revisarse cuidadosamente antes de especificarlos.
Elección de cilindros de aire para entornos industriales específicos
No todos los cuerpos de cilindros de aire y materiales de sello se adaptan a todos los entornos operativos. Especificar la variante incorrecta para condiciones difíciles o especializadas provoca fallas aceleradas independientemente de qué tan bien esté diseñado el resto del sistema neumático.
- Alimentos y bebidas: Cilindros con cuerpo de acero inoxidable con materiales de sellado que cumplen con la FDA (silicona o EPDM), sin lubricación externa y perfiles exteriores lisos que resisten la acumulación de bacterias. Las variantes con clasificación de lavado (IP67 o IP69K) toleran ciclos de limpieza con agua a alta presión y productos químicos.
- Ambientes de alta temperatura: Los sellos NBR estándar fallan por encima de los 80 °C. Para fundiciones, hornos o aplicaciones cercanas al proceso por encima de 100 °C, especifique sellos de fluoroelastómero (FKM/Viton) con capacidad para 200 °C. Por encima de los 150 °C ambiente, también se necesitan protectores térmicos externos en el cuerpo del cilindro para proteger los anillos de retención y las tapas de los extremos.
- Atmósferas corrosivas: Los cuerpos de aluminio niquelado electrolítico o anodizado duro resisten la exposición a productos químicos leves. En entornos marinos, marinos o de plantas químicas, la construcción totalmente de acero inoxidable con orificios revestidos de PTFE ofrece la mejor resistencia a la corrosión a costa de un mayor peso y precio.
- ATEX/zonas antideflagrantes: Los actuadores neumáticos son inherentemente más seguros que los eléctricos en zonas peligrosas porque no producen chispas. Sin embargo, los solenoides de válvula y los sensores de posición conectados al cilindro de aire deben tener clasificaciones de zona ATEX apropiadas. Es necesario verificar que el cuerpo del cilindro en sí no produzca chispas; el aluminio generalmente es aceptable, pero el hierro fundido debe verificarse según los requisitos de clasificación de zonas.
- Aplicaciones de sala limpia: Las salas limpias ISO Clase 5 y mejores requieren cilindros con sellos sin desgasificación, sin lubricación externa y materiales compatibles con el vacío. Algunos fabricantes de semiconductores y pantallas planas utilizan cilindros con cuerpo enteramente de plástico para eliminar cualquier riesgo de contaminación metálica.
- Equipos de exterior y construcción: Los cilindros expuestos a la intemperie necesitan recubrimientos de varilla de zinc-níquel o cromo duro, sellos limpiadores de alta resistencia para excluir la suciedad y cuerpos anodizados o pintados. Las especificaciones de presión deben tener en cuenta las temperaturas extremas: a -30 °C, los lubricantes estándar se espesan y los materiales de los sellos se endurecen, lo que requiere grasa para bajas temperaturas y elastómeros resistentes al frío.
Hacer coincidir las especificaciones del cilindro de aire con el entorno operativo real, en lugar de optar por una selección de catálogo de uso general, es donde los ingenieros experimentados en sistemas neumáticos agregan valor mensurable. El costo incremental de la variante correcta es casi siempre menor que un ciclo de reemplazo no planificado después de una falla temprana en el campo.
Los sistemas neumáticos, en esencia, son confiables, rápidos y rentables. cuando se diseña con las especificaciones de componentes correctas, la calidad del aire adecuada, el tamaño correcto y un enfoque de mantenimiento estructurado. El cilindro de aire sigue siendo el elemento más visible, pero su rendimiento depende totalmente de la calidad del sistema de aire comprimido que lo alimenta. Invierta en preparación de aire y gestión de presión, y los actuadores posteriores ofrecerán el ciclo de vida previsto por su diseño.
