Cilindro de simple efecto versus cilindro de doble efecto: diferencias clave

Cilindro de simple efecto versus cilindro de doble efecto: la respuesta corta

Si necesita un veredicto rápido: un cilindro de doble efecto proporciona movimiento motorizado en ambas direcciones, mientras que un cilindro de simple efecto solo utiliza aire comprimido para una carrera y depende de un resorte o de la gravedad para el retorno. Esa única diferencia da forma a cada aspecto de cómo seleccionar, instalar y mantener un cilindro de aire en un sistema neumático real.

Para aplicaciones en las que es importante un control preciso, una mayor salida de fuerza en ambas direcciones y una velocidad constante durante la extensión y la retracción, como accesorios de sujeción, herramientas de prensa y sistemas de transferencia lineal, un cilindro de aire de doble acción casi siempre es la opción correcta. Para trabajos más simples, como sujeción con retorno por resorte, accionamiento de válvulas o cualquier tarea en la que una carrera impulsada sea suficiente, un cilindro de simple efecto reduce significativamente el costo, la complejidad y el consumo de aire.

Las secciones siguientes desglosan cómo funciona cada tipo a nivel mecánico, dónde aparecen las diferencias reales de rendimiento en la práctica y cómo hacer la selección correcta para su sistema específico.

Cómo una sola acción Cilindro de aire obras

Un cilindro de simple efecto tiene un puerto presurizado. Cuando entra aire comprimido, empuja el pistón en una dirección, normalmente la carrera de extensión. La carrera de retorno es impulsada por un resorte helicoidal comprimido alojado dentro del cuerpo del cilindro o, en algunas configuraciones, por el peso de la carga misma.

El resorte está precargado a un valor de fuerza específico en fábrica. Los cilindros estándar de simple efecto utilizan fuerzas de resorte que varían desde aproximadamente 8 N a 60 N dependiendo del tamaño del orificio y la longitud de la carrera. Esa fuerza del resorte actúa contra la presión del aire durante la carrera de potencia, lo que significa que la fuerza de salida efectiva en el extremo de la varilla es menor que la que produciría la presión del aire por sí sola.

Para un cilindro de simple efecto con diámetro de 50 mm que funciona a 6 bar (87 psi), la fuerza teórica es de aproximadamente 1178 N. Después de restar una fuerza de resorte típica de 25 N y tener en cuenta la fricción del sello (generalmente entre un 5% y un 10% de la fuerza teórica), la fuerza real de la varilla disponible para el trabajo cae a aproximadamente 1.030-1.050 norte . Esta deducción se vuelve más significativa en tamaños de orificio más pequeños donde la fuerza del resorte representa un porcentaje mayor de la fuerza total disponible.

Componentes internos clave

• Puerto de aire único (generalmente en el extremo de la tapa para cilindros de tipo empuje)
• Resorte de retorno asentado entre la cara del pistón y la tapa del extremo del vástago
• Puerto de ventilación o ventilación en el lado del resorte para evitar la acumulación de presión
• Sello de pistón único (una ubicación de sello dinámico)
• Junta de vástago en la culata

El puerto de ventilación a menudo se pasa por alto durante la instalación, pero es fundamental. Si se bloquea por contaminación o se tapa accidentalmente, el aire atrapado en el lado del resorte crea una contrapresión que reduce la fuerza de extensión y ralentiza la velocidad de carrera de manera impredecible.

Cómo funciona un cilindro de aire de doble efecto

Un cilindro de doble efecto tiene dos puertos de aire: uno en el extremo de la tapa y otro en el extremo del vástago. Para extender la varilla, el aire comprimido ingresa al puerto del extremo de la tapa mientras que el puerto del extremo de la varilla sale. Para retraerse, el suministro cambia: el aire entra por el extremo de la varilla mientras que el extremo de la tapa sale. Una válvula de control direccional (normalmente una válvula solenoide 5/2 o 4/2) gestiona esta conmutación.

Debido a que no hay fuerza de absorción del resorte de retorno, toda la fuerza neumática está disponible en ambas direcciones . Sin embargo, hay una asimetría importante que debemos entender: el área del orificio del extremo del vástago es más pequeña que el área del orificio del extremo de la tapa porque el vástago del pistón pasa a través de él. Esto significa que la fuerza de retracción siempre es ligeramente menor que la fuerza de extensión con la misma presión de suministro.

Para un cilindro de doble efecto con un diámetro de 63 mm y un diámetro de vástago de 20 mm, que funciona a 6 bar:

• Fuerza de extensión (extremo de la tapa): π/4 × 63² × 6 = aproximadamente 1.871 N
• Fuerza de retracción (extremo de varilla): π/4 × (63² – 20²) × 6 = aproximadamente 1.682 N

Esa diferencia de aproximadamente 10 a 12 % en la fuerza entre extensión y retracción es consistente en todos los tamaños de orificio y es un factor estándar en los cálculos de tamaño de cilindros de doble efecto. Si su carrera de retracción soporta una carga significativa, debe dimensionar el cilindro en función de la fuerza de retracción, no de la fuerza de extensión.

Componentes internos clave

• Dos puertos de aire (extremo de tapa y extremo de varilla)
• Sellos de pistón de doble labio o copa en U en ambos lados del pistón
• Junta de vástago y rascador en la culata
• Sin resorte: longitud total del orificio interno disponible para la carrera
• Cojines internos opcionales en ambas posiciones finales

Comparación lado a lado: cilindro de simple efecto versus doble efecto

Fuerza de salida: donde los números realmente divergen

En el cálculo de la fuerza es donde los ingenieros suelen cometer errores costosos al comparar estos dos tipos de cilindros. Las fórmulas parecen similares en la superficie, pero la resta del resorte en un cilindro de simple efecto introduce una variable que cambia con la posición de la carrera.

La fuerza de un resorte helicoidal sigue la ley de Hooke: la fuerza aumenta linealmente a medida que se comprime. Esto significa La fuerza de salida efectiva de un cilindro de simple efecto cambia a lo largo de la carrera. . Al comienzo de la extensión, el resorte está cerca de su longitud libre y ejerce una resistencia mínima. En extensión total, se ha comprimido completamente y ejerce la máxima resistencia, restando la mayor fuerza de la salida exactamente en el momento en que la varilla se encuentra con la pieza de trabajo.

Considere un cilindro de simple efecto con un diámetro de 40 mm y una carrera de 100 mm a una presión de suministro de 5 bar:

• Fuerza neumática teórica: ~628 N
• Fuerza del resorte al inicio de la extensión: ~10 N (cerca de la longitud libre)
• Fuerza del resorte en extensión total: ~35 N (completamente comprimido)
• Rango de fuerza efectiva: aproximadamente 580–615 norte a lo largo del trazo

Para un cilindro de doble efecto con el mismo diámetro de 40 mm a 5 bar, la fuerza de extensión es constante de ~628 N a lo largo de toda la carrera (menos la fricción del sello, que es aproximadamente constante). Esa consistencia es muy importante en aplicaciones como prensado, conformado o sujeción, donde la fuerza al final de la carrera es el parámetro de diseño crítico.

La carrera de retorno de un cilindro de simple efecto está gobernada enteramente por el resorte. Un resorte diseñado para devolver el pistón contra la fricción del sello más una carga modesta podría producir 15–50 N de fuerza neta dependiendo del tamaño del cilindro. Compare esto con la fuerza de retorno del cilindro de doble efecto de varios cientos de newtons y quedará claro por qué los cilindros de simple efecto no son adecuados para aplicaciones donde la retracción debe superar una resistencia significativa o mover una carga rápidamente.

Diferencias de control de velocidad entre los dos tipos

El control de velocidad se logra en sistemas neumáticos restringiendo el flujo de aire de escape del cilindro usando válvulas de control de flujo (configuración de salida) o restringiendo el flujo de aire de suministro (configuración de entrada). Generalmente se prefiere el control de salida porque proporciona una regulación de velocidad más estable e independiente de la carga.

Para un cilindro de aire de doble efecto, instale válvulas de control de flujo en ambos puertos. Esto le brinda un ajuste de velocidad independiente para extensión y retracción; puede ejecutar la extensión a 200 mm/s y la retracción a 500 mm/s, por ejemplo, con simples ajustes de válvula. Este control independiente es valioso en la automatización de ciclos altos donde la optimización del tiempo de ciclo es importante.

Para un cilindro de simple efecto, puede medir la entrada y salida de aire en el lado presurizado para controlar la velocidad de extensión. Sin embargo, La velocidad de retorno está fijada por la fuerza del resorte y la carga. . Si el resorte es rígido y la carga es ligera, el pistón retrocede rápidamente, creando cargas de impacto en la tapa del extremo. Si el resorte es blando y la carga es pesada, el retorno puede ser demasiado lento o incompleto. No se puede simplemente girar una válvula para retardar el retorno de un cilindro de retorno por resorte; eso requiere cambiar el resorte en sí o agregar un cojín específico.

En la práctica, esto hace que los cilindros de simple efecto no sean adecuados para aplicaciones con cargas variables en la carrera de retorno o donde la velocidad de retorno debe ajustarse para adaptarse a un proceso. Las líneas de envasado, las herramientas robóticas de extremo de brazo y los transportadores de transferencia generalmente requieren que ambas velocidades de carrera se ajusten de forma independiente, y eso empuja a la mayoría de esas aplicaciones firmemente al territorio de doble acción.

Consumo de aire: la comparación del coste del aire comprimido

El aire comprimido es uno de los servicios más caros en una planta de fabricación. Estudios realizados por organizaciones como el Departamento de Energía de Estados Unidos han estimado que Los sistemas de aire comprimido representan entre el 20% y el 30% del consumo de electricidad industrial. y los actuadores neumáticos son los principales consumidores dentro de esos sistemas. Por lo tanto, comprender la diferencia en el consumo de aire entre los cilindros de simple y doble efecto no es un ejercicio académico: tiene un impacto directo en los costos operativos.

Un cilindro de simple efecto consume aire presurizado sólo en la carrera de potencia. La carrera de retorno es impulsada por el resorte y el aire del lado de la carrera de potencia simplemente sale a la atmósfera. Para un ciclo completo, el volumen de aire consumido es igual al área del orificio multiplicada por la longitud de la carrera, ajustada a la relación de compresión a la presión de suministro.

Un cilindro de doble efecto consume aire en ambas carreras. Sin embargo, debido a que el área del orificio del extremo de la varilla es más pequeña que el extremo de la tapa, el volumen consumido en la carrera de retracción es ligeramente menor que en la carrera de extensión. El aire total consumido por ciclo es aproximadamente 1,7 a 1,9 veces el aire consumido por un cilindro equivalente de simple efecto, dependiendo del diámetro del vástago.

Para un ejemplo concreto: un cilindro de doble efecto de 50 mm de diámetro y 100 mm de carrera que funciona a 6 bar y realiza ciclos a 60 veces por minuto consume aproximadamente:

• Extremo de tapa por carrera: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litros (aire libre) por carrera
• Extremo del vástago por carrera (suponiendo que la varilla sea de 20 mm): aproximadamente 1,09 litros por carrera
• Total por minuto a 60 ciclos: ~146 litros/min de aire libre

Un cilindro equivalente de simple efecto consumiría aproximadamente 82 litros/min. En una máquina con 20 de estos cilindros funcionando en dos turnos, la diferencia anual en el costo de la electricidad se vuelve mensurable. Cuando se utiliza una gran cantidad de cilindros, o cuando los cilindros funcionan con carreras largas o con ciclos altos, la diferencia en el consumo de aire impacta significativamente la economía operativa, incluso si el cilindro de doble acción es técnicamente superior.

Limitaciones de la longitud de la carrera: por qué los cilindros de simple efecto alcanzan su punto máximo antes de tiempo

El resorte de retorno interno en un cilindro de simple efecto limita físicamente la longitud que puede tener la carrera. A medida que aumenta la longitud de la carrera, se necesita un resorte más largo, lo que requiere un cuerpo de cilindro más largo; y los resortes más largos son más difíciles de mantener estables y guiados adecuadamente dentro del orificio. También añaden más longitud al cilindro general incluso en la posición retraída.

La mayoría de los fabricantes ofrecen cilindros de simple efecto con carreras máximas de 25 mm a 200 mm. Algunos diseños especiales alcanzan los 300 mm. Más allá de eso, el resorte se vuelve poco práctico. Si su aplicación necesita una carrera de 400 mm, 600 mm o 1000 mm, un cilindro de doble efecto es la única opción viable en la gama de productos de cilindros neumáticos estándar.

Esta limitación también interactúa con la fuerza: a medida que aumenta la carrera, también aumenta la compresión del resorte en extensión total, lo que significa que se consume más fuerza para superar el resorte al final de la carrera. Para carreras de más de 100 a 150 mm en un diseño de simple efecto, la resta de la fuerza del resorte comienza a convertirse en un porcentaje significativo de la fuerza neumática total disponible, particularmente en tamaños de orificio pequeños.

Comportamiento a prueba de fallos: una consideración de seguridad crítica

Una de las diferencias más importantes desde el punto de vista práctico entre estos dos tipos de cilindros es lo que sucede cuando se pierde el suministro de aire, ya sea por una falla del compresor, una parada de emergencia o una ruptura de la línea.

Un cilindro de retorno por resorte de simple efecto regresará automáticamente a su posición del lado del resorte cuando la presión caiga. Si el cilindro está configurado para sujetar una pieza de trabajo en la carrera de potencia (extensión), la pérdida de aire hace que se suelte. Si está configurado con extensión de resorte (que algunos diseños ofrecen para sujeción de seguridad), la pérdida de aire hace que se bloquee. Este comportamiento determinista está diseñado deliberadamente para aplicaciones de seguridad.

Las protecciones de máquinas, los mecanismos de liberación de frenos y las paradas de emergencia utilizan con frecuencia cilindros de simple efecto. Precisamente porque su comportamiento a prueba de fallos es predecible y está garantizado por el resorte, no por una señal eléctrica o la posición de una válvula.

Por el contrario, un cilindro de doble acción mantiene su última posición cuando se pierde aire, si la válvula direccional es del tipo de retención o de centro de resorte que bloquea ambos puertos. A veces esto es deseable (no desea que un eje cargado caiga), pero también puede ser peligroso si el cilindro estaba en medio de una operación de sujeción o prensado cuando falló el aire.

Los estándares de seguridad, incluidos ISO 13849 e IEC 62061, exigen que los diseñadores de máquinas analicen y documenten el comportamiento de todos los actuadores en condiciones de falla. La elección entre un cilindro de simple efecto y de doble efecto es directamente relevante para este análisis, y la característica a prueba de fallas del tipo de simple efecto a menudo le otorga un lugar en los circuitos con clasificación de seguridad incluso cuando de otro modo se podría usar un cilindro de doble efecto por su mayor controlabilidad.

Áreas de aplicación típicas para cada tipo de cilindro

Donde destacan los cilindros de simple efecto

• Actuadores de válvulas neumáticas: Las válvulas de bola de cuarto de vuelta y las válvulas de compuerta a menudo usan cilindros de simple efecto con retorno por resorte, por lo que la válvula falla en una posición segura conocida (abierta o cerrada) cuando cae la presión del aire.
• Dispositivos de sujeción con carreras cortas: Sujeción de piezas de trabajo para mecanizado donde la fuerza de mecanizado es siempre en una dirección y la abrazadera solo necesita soltarse (retraerse) bajo carga baja.
• Control de puertas y trampillas: Donde el retorno por resorte asegura el cierre en caso de corte de energía.
• Clasificación y desvío de puertas: Puertas abatibles simples en transportadores donde una dirección es siempre la predeterminada y la otra es la activación eléctrica.
• Embrague de freno y embrague: Frenos de resorte para paradas de emergencia: el freno se activa cuando se pierde aire.

Dónde se requieren cilindros de doble efecto

• Automatización de recogida y colocación: Tanto la extensión como la retracción deben ser motorizadas, con velocidad controlada y capaces de manejar pesos de piezas variables.
• Operaciones de prensado y conformado: Alta fuerza en ambas direcciones; el retorno debe superar la resistencia elástica o del eyector de la pieza de trabajo.
• Transferencia lineal de carrera larga: Cualquier carrera superior a 200 mm requiere un cilindro neumático de doble efecto.
• Aplicaciones de cilindros sin vástago: Los cilindros neumáticos sin vástago son inherentemente de doble efecto y se utilizan para transferencias horizontales de largo recorrido donde un cilindro de vástago convencional no sería práctico.
• Mesas basculantes y giratorias: Tanto inclinar como devolver la mesa requiere una fuerza eléctrica y controlable.
• Aplicaciones de ciclo alto superiores a 60 ciclos/min: Donde la velocidad de retracción debe ajustarse con precisión para mantener el tiempo del ciclo sin cargas de choque.

Requisitos de la válvula de control: 3/2 frente a 5/2

La diferencia en los puertos de aire entre los cilindros de simple y doble efecto determina directamente la válvula de control requerida, lo que afecta el cableado, el diseño del colector y el costo.

A Válvula 3/2 (3 puertos, 2 posiciones) es suficiente para un cilindro de simple efecto. En una posición, conecta el suministro al puerto del cilindro. En la otra posición, conecta el puerto del cilindro al escape. El resorte se encarga del resto. Una válvula de 3/2 es físicamente más pequeña y normalmente entre un 20 y un 40 % menos costosa que una válvula de 5/2. También requiere un bloque colector más simple cuando se agrupan muchas válvulas.

A Válvula 5/2 (5 puertos, 2 posiciones) es el estándar para un cilindro de doble efecto. En una posición, el suministro va al extremo de la tapa y el extremo de la varilla sale. En la otra posición, el suministro va al extremo de la varilla y el extremo de la tapa sale. Los dos puertos de escape suelen ser donde se instalan las válvulas de control de flujo para regular la velocidad.

En sistemas con muchos ejes (una máquina de ensamblaje de 20 estaciones, por ejemplo), la diferencia de costo acumulativo entre 20 válvulas 3/2 y 20 válvulas 5/2 puede ser significativa. Para cilindros más pequeños en aplicaciones simples, esta diferencia de costo a menudo justifica la especificación de un cilindro de simple efecto, incluso cuando uno de doble efecto podría ofrecer un rendimiento marginalmente mejor.

Tenga en cuenta también que Las válvulas 5/2 están disponibles con retorno por resorte, retén (memoria) o accionamiento por solenoide doble. , cada uno de los cuales ofrece un comportamiento diferente en caso de falla. La elección del tipo de válvula interactúa con el tipo de cilindro para determinar el comportamiento de seguridad a nivel del sistema, algo que debe analizarse en la etapa de diseño, no adaptarse más adelante.

Diferencias de mantenimiento en la práctica

En términos de número de sellos, un cilindro de simple efecto tiene menos superficies de sellado dinámicas que uno de doble efecto. Menos sellos generalmente significan menos vías de fuga y una frecuencia de reemplazo de sellos ligeramente menor. Sin embargo, el resorte en un cilindro de simple efecto es un componente de desgaste adicional que no existe en un diseño de doble efecto.

Los resortes de los cilindros neumáticos están clasificados para millones de ciclos, pero se fatigan. Un resorte que ha perdido tensión hará que el cilindro regrese lentamente, de manera incompleta o no regrese en absoluto. En una máquina que funciona las 24 horas del día a 60 ciclos por minuto, un cilindro completa más de 86 millones de ciclos por año . La fatiga del resorte a esa velocidad de ciclo es una consideración de mantenimiento real, particularmente en cilindros con carreras más cortas donde la compresión del resorte por ciclo es una fracción mayor del recorrido total del resorte.

Para los cilindros de doble efecto, el desgaste del sello es la principal preocupación de mantenimiento. Los sellos de pistón modernos a base de poliuretano y PTFE suelen durar 50 a 100 millones de ciclos en condiciones normales de funcionamiento con aire limpio, lubricado o seco sin aceite. El suministro de aire contaminado es la causa más común de falla prematura del sello en ambos tipos de cilindros.

El puerto de ventilación de un cilindro de simple efecto merece una mención específica: debe inspeccionarse y limpiarse periódicamente como parte del mantenimiento preventivo. Un respiradero obstruido reduce el rendimiento de manera tan gradual que es posible que no se note hasta que el cilindro comienza a comportarse mal, lo que hace que la inspección programada sea más importante que la reparación reactiva.

Seleccionar el tamaño de orificio adecuado para cualquier tipo

El tamaño correcto del diámetro interior es el paso más fundamental a la hora de especificar cualquier cilindro neumático. Un diámetro insuficiente produce una fuerza insuficiente; el sobredimensionamiento desperdicia aire y dinero. El proceso es ligeramente diferente para cada tipo de cilindro.

Para cilindros de simple efecto

1. Determine la fuerza requerida al final de la carrera (donde la compresión del resorte es máxima).
2. Agregue la fuerza máxima del resorte para la carrera seleccionada a la fuerza de salida requerida.
3. Agregue fricción al sello (normalmente 10% de la fuerza teórica como margen de seguridad).
4. Calcule el área del orificio necesaria: Área = Fuerza total ÷ Presión de suministro.
5. Seleccione el siguiente tamaño de orificio estándar a partir del área calculada.
6. Verifique que la fuerza del resorte sea suficiente para hacer regresar el pistón contra la carga en la carrera de retorno.

Para cilindros de doble efecto

1. Determine la fuerza requerida para las carreras de extensión y retracción por separado.
2. Calcule el diámetro interior requerido para cada carrera a la presión de suministro disponible, teniendo en cuenta la reducción del área del extremo del vástago en el cálculo de retracción.
3. Agregue un factor de seguridad de 1,25 a 1,5 × para tener en cuenta la fricción, la desalineación y las variaciones de presión.
4. Seleccione el diámetro interior que satisfaga ambos requisitos de carrera (normalmente el mayor de los dos valores calculados).
5. Verifique el diámetro de la varilla con respecto a los límites de pandeo si la varilla está comprimida y es larga en relación con su diámetro.

Los tamaños de orificio estándar en ambos tipos de cilindros siguen las convenciones ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 y 200 mm son los más comunes. La especificación de un tamaño de orificio estándar garantiza la intercambiabilidad entre fabricantes y simplifica la gestión de repuestos.

Rangos de presión de funcionamiento y su efecto en la selección

Tanto los cilindros de aire de simple como de doble acción están clasificados para presiones de operación típicas de 1 a 10 bar (14,5 a 145 psi) , siendo la presión de suministro industrial más común de 6 bar (87 psi). Sin embargo, operar a presiones más bajas afecta a cada tipo de manera diferente.

Para cilindros de simple efecto, se requiere una presión de funcionamiento mínima para superar la precarga del resorte más la fricción del sello. Si la presión de suministro cae a, digamos, 3 bar en un sistema con capacidad para 6 bar, la fuerza de salida efectiva cae aproximadamente un 50%. Pero la fuerza del resorte permanece sin cambios, lo que significa que la reducción de fuerza del cilindro de simple efecto es desproporcionada en comparación con el tipo de doble efecto a la misma presión reducida.

Además, los cilindros de simple efecto pueden tener una presión operativa mínima especificada por el fabricante por debajo de la cual el cilindro no se extenderá completamente contra el resorte. Este umbral generalmente aparece en la hoja de datos del producto y debe compararse con la presión de suministro mínima garantizada en su sistema, no con la presión de suministro nominal.

Los cilindros de doble efecto son menos sensibles a las fluctuaciones de presión en este sentido porque ninguna carrera tiene una resistencia mecánica fija que superar más allá de la fricción. A presiones más bajas, la producción de fuerza disminuye proporcionalmente en ambos golpes y el sistema aún funciona, solo que con menos fuerza disponible.

Variantes de cilindros de doble efecto que vale la pena conocer

Dentro de la categoría de doble acción, varios diseños especializados abordan requisitos de aplicación específicos:

• Cilindro de doble efecto y doble vástago: El vástago del pistón se extiende desde ambos extremos del cilindro. Ambos lados tienen la misma área de perforación, por lo que las fuerzas de extensión y retracción son idénticas. Se utiliza cuando la salida de fuerza simétrica es crítica o cuando se necesita la varilla pasante para conexión mecánica o referencia de medición en ambos lados.
• Cilindro tándem: Dos cilindros de doble efecto montados en serie sobre un mismo vástago. Los dos pistones actúan simultáneamente, aproximadamente duplicando la fuerza disponible a partir de un diámetro de orificio determinado. Se utiliza cuando el espacio del orificio es limitado pero se necesita una gran fuerza.

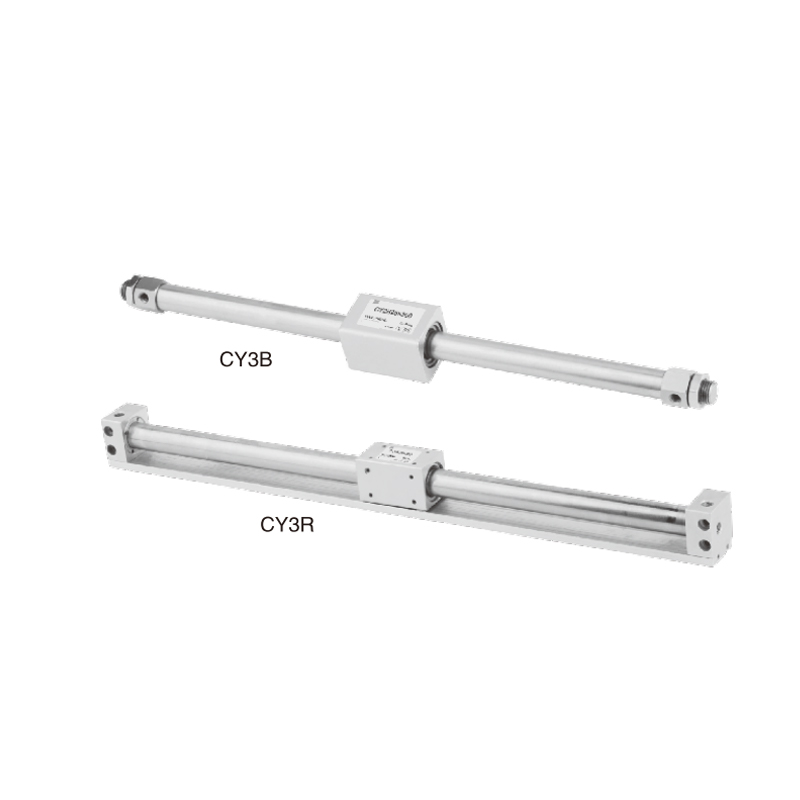

• Cilindro de doble efecto sin vástago: La carga se conecta externamente al pistón a través de una ranura o acoplamiento magnético en la pared del cilindro. Permite trazos muy largos en un paquete compacto. Disponible en carreras de hasta 6.000 mm o más.
• Cilindro guiado de doble efecto: Integra guías lineales directamente con el cuerpo del cilindro para eliminar el par de rotación y las fuerzas de carga lateral en el vástago. Crítico para aplicaciones donde se requiere movimiento lineal preciso y precisión angular sin guías externas.

Resumen: elección entre acción simple y acción doble

La decisión es sencilla una vez que haya mapeado los requisitos de su aplicación con los diferenciadores clave. Utilice el siguiente marco:

• Elija simple efecto cuando: la aplicación necesita un retorno a prueba de fallos a una posición inicial; la carrera es corta (menos de 150-200 mm); la fuerza de retorno requerida es mínima; se debe minimizar el consumo de aire; se prefiere un circuito de válvulas más simple; y los ahorros de costos en válvulas y plomería son significativos a escala.
• Elija doble efecto cuándo: ambos golpes deben ejercer una fuerza significativa; la longitud de la carrera supera los 200 mm; se requiere control de velocidad independiente de ambos golpes; la velocidad del ciclo es alta y se debe ajustar la velocidad de retorno; la carga en la carrera de retorno es variable o significativa; o la aplicación es un mecanismo de prensa, transferencia o recogida y colocación.

En la gran mayoría de aplicaciones de automatización industrial, El cilindro de aire de doble efecto es el caballo de batalla predeterminado. — flexible, potente y totalmente controlable. El cilindro de simple efecto gana su lugar en diseños más simples, críticos para la seguridad o sensibles a los costos, donde su comportamiento inherente de retorno por resorte es una característica más que una limitación. Comprender ambos tipos con este nivel de detalle le permite hacer esa selección deliberadamente, basándose en requisitos de ingeniería en lugar de convenciones.
