¿Qué es un cilindro de aire? Tipos, usos y cómo funcionan

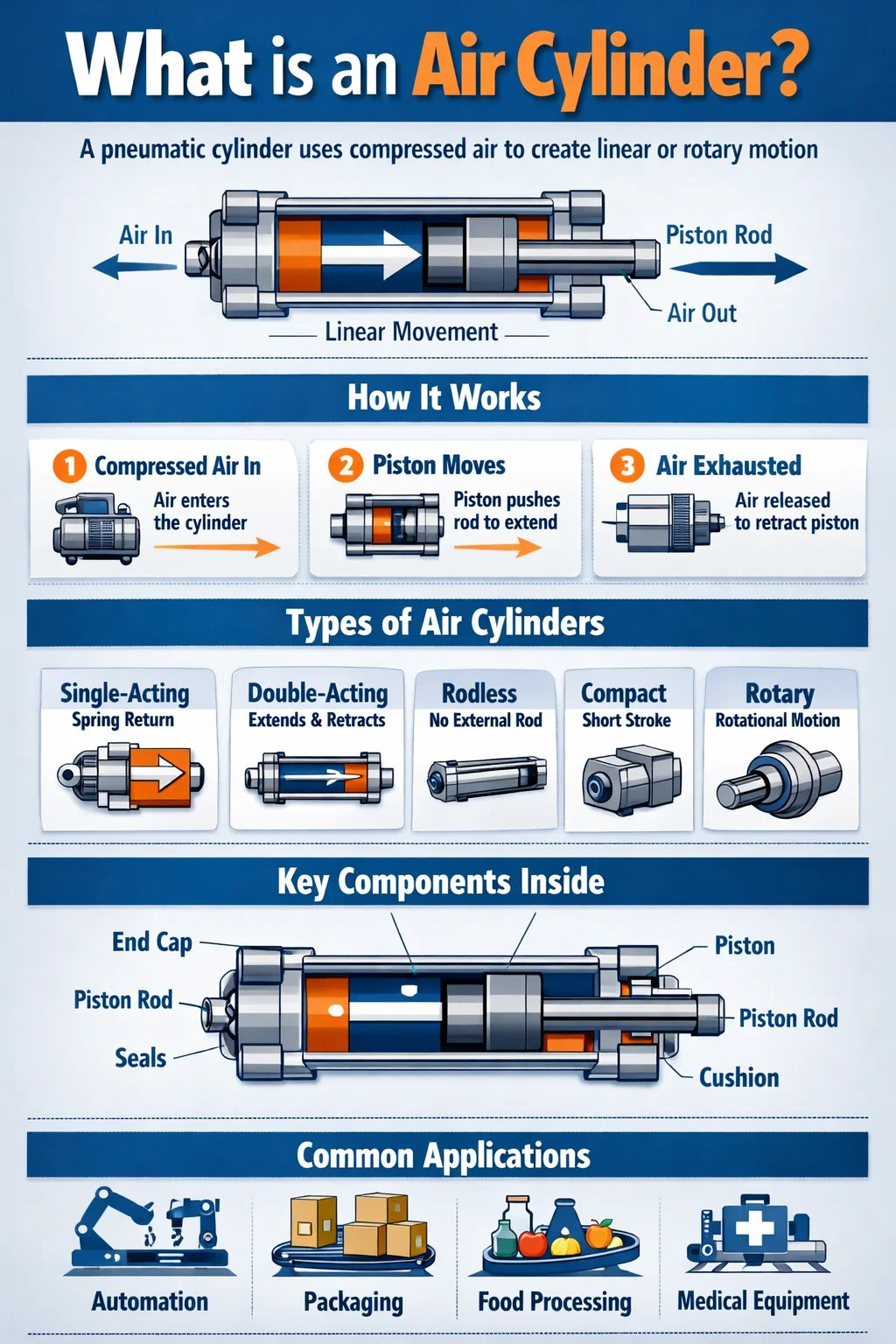

¿Qué es un cilindro de aire?

un cilindro de aire - También llamado cilindro neumático - es un dispositivo mecánico que utiliza aire comprimido para producir fuerza y movimiento lineal o giratorio. Convierte la energía potencial almacenada en el aire presurizado en trabajo mecánico controlado. En términos más simples: se empuja aire comprimido y el cilindro empuja algo (una abrazadera, una prensa, una válvula, una puerta) con una cantidad de fuerza precisa y repetible.

Los cilindros de aire se encuentran entre los actuadores más utilizados en la automatización industrial. Aparecen en líneas de montaje, maquinaria de embalaje, fabricación de automóviles, procesamiento de alimentos, equipos médicos y muchos otros sistemas. Su popularidad proviene de una combinación de simplicidad, bajo costo, alta velocidad y limpieza inherente en comparación con las alternativas hidráulicas.

Un cilindro neumático estándar consta de un cilindro cilíndrico, un pistón, un vástago de pistón, tapas de extremo, sellos y puertos para entrada y salida de aire. Cuando el aire comprimido (normalmente a 60 a 120 PSI (4 a 8 bar) En la mayoría de los entornos industriales, ingresa por un lado del pistón, crea un diferencial de presión que impulsa el pistón y su varilla adjunta en una dirección. Liberar o redirigir el aire invierte o retrae el movimiento.

Este mecanismo fundamental se ha mantenido prácticamente sin cambios durante más de un siglo; sin embargo, la fabricación moderna ha refinado los cilindros de aire para que funcionen con tolerancias medidas en micrómetros y ciclos de vida que superan 20 millones de golpes y tiempos de respuesta de tan solo unos pocos milisegundos.

Cómo funciona un cilindro de aire: la mecánica central

Comprender cómo funciona un cilindro neumático requiere observar la presión, el área y la fuerza juntas. La fuerza de salida que produce un cilindro está determinada por una fórmula sencilla:

Fuerza (F) = Presión (P) × Área (A)

Por ejemplo, un cilindro con un diámetro interior de 50 mm tiene una superficie de pistón de aproximadamente 19,6 cm². A una presión de suministro de 6 bar (87 PSI), produce una fuerza de empuje teórica de aproximadamente 1.178 Newtons (alrededor de 265 lbf) . La fuerza en el mundo real es ligeramente menor debido a la fricción y la resistencia del sello, generalmente alrededor del 80% al 90% del valor teórico.

Operación paso a paso

1. Un compresor genera y almacena aire comprimido en un tanque de reserva.
2. Una válvula de control direccional (comúnmente una válvula 4/2 o 5/2) dirige el aire al puerto apropiado en el cilindro.
3. El aire comprimido ingresa a la cámara del cilindro y empuja contra la cara del pistón.
4. El pistón se mueve, impulsando la varilla hacia afuera (carrera de extensión).
5. La válvula cambia, envía aire al lado opuesto y agota la primera cámara.
6. El pistón vuelve a su posición inicial.

La velocidad se controla mediante válvulas de control de flujo (también llamadas válvulas de aguja o válvulas de mariposa), que restringen la rapidez con la que el aire puede entrar o salir de la cámara del cilindro. Las características de amortiguación integradas en las tapas de los extremos ralentizan el pistón cerca del final de la carrera para evitar daños por impacto, una consideración importante cuando las cargas son pesadas o las carreras son largas.

Tipos de cilindros de aire y sus diferencias

No todos los cilindros neumáticos son iguales. El tipo seleccionado para cualquier aplicación depende del movimiento requerido, el espacio disponible, las características de carga y las condiciones ambientales. Estas son las categorías más utilizadas:

Cilindros de simple efecto

Un cilindro de simple efecto utiliza aire comprimido para mover el pistón en una sola dirección. El movimiento de retorno se logra mediante un resorte interno o una carga externa (gravedad, por ejemplo). Estos cilindros tienen un solo puerto de aire. Son más simples, usan menos aire por ciclo y son ideales para aplicaciones de sujeción, estampado y sujeción donde la fuerza de trabajo solo se necesita en una dirección. Los tamaños de orificio comunes varían desde 8 mm a 100 mm , con longitudes de carrera típicamente de hasta 200 mm debido a las limitaciones del resorte.

Cilindros de doble efecto

El tipo más utilizado en la automatización industrial. Un cilindro de doble efecto utiliza aire comprimido tanto para la carrera de extensión como para la de retracción. Dos puertos de aire, uno a cada lado del pistón, permiten un control independiente de cada dirección. Esto proporciona fuerza motriz en ambas direcciones, lo que lo hace adecuado para empujar, tirar, levantar, presionar y cualquier aplicación que requiera un control activo de la carrera de retorno. Los tamaños de los orificios pueden variar desde 6 mm a más de 500 mm , y los trazos pueden extenderse a varios metros en diseños especializados.

Cilindros sin vástago

En lugar de un vástago de pistón convencional que se extiende desde un extremo, un cilindro sin vástago transmite el movimiento a través de un acoplamiento mecánico o magnético a lo largo del exterior del cilindro. Este diseño requiere aproximadamente la mitad de la longitud de instalación de un cilindro convencional para la misma carrera, lo que lo hace valioso en espacios reducidos. Los cilindros sin vástago son comunes en sistemas de recogida y colocación, automatización de pórtico y mesas deslizantes.

Cilindros compactos y de carrera corta

También llamados cilindros planos o cilindros tipo panqueque, están diseñados para carreras muy cortas, a menudo 1 mm a 50 mm — en espacios reducidos. Su factor de forma de bajo perfil los convierte en los favoritos en la fabricación de productos electrónicos, manipulación de PCB y ensamblaje de dispositivos médicos, donde el espacio es escaso.

Actuadores rotativos

Mientras que la mayoría de la gente asocia los cilindros de aire con el movimiento lineal, los actuadores neumáticos giratorios convierten el aire comprimido en movimiento angular. Se utilizan para girar válvulas, posicionar piezas o accionar mesas indexadoras. Los ángulos de rotación comunes son 90°, 180° y 270° , aunque también existen versiones de rotación continua.

Cilindros en tándem

Dos cilindros conectados en serie que comparten el mismo vástago. Esta configuración duplica aproximadamente la fuerza de salida sin aumentar el diámetro del orificio, lo que resulta útil cuando se necesita una fuerza elevada pero el diámetro de instalación está restringido.

Cilindros multiposiciones

Los cilindros estándar ofrecen dos posiciones: completamente extendido y completamente retraído. Los cilindros de posiciones múltiples (o de etapas múltiples) combinan dos o más cilindros para lograr tres o cuatro posiciones discretas a lo largo de la carrera. Esto es útil para operaciones de indexación, posicionamiento de piezas y ensamblaje que requieren múltiples puntos de parada sin servocontrol.

Componentes clave dentro de un cilindro neumático

Cada cilindro de aire, independientemente del tipo o tamaño, se construye a partir de varios componentes críticos. Comprender estas piezas ayuda a la hora de especificar, mantener o solucionar problemas de un cilindro en el campo.

• Barril (tubo cilíndrico): El cuerpo principal que contiene el pistón y guía su recorrido. Generalmente están hechos de tubos de aleación de aluminio, acero inoxidable o acero al carbono con una superficie interior pulida con precisión. La rugosidad de la superficie normalmente se mantiene en Ra 0,4–0,8 µm para minimizar el desgaste del sello.
• Pistón: El componente en forma de disco que separa las dos cámaras de aire dentro del cañón. Transfiere la presión neumática en fuerza mecánica sobre la varilla. Los pistones llevan juntas tóricas o sellos de labio para evitar fugas de aire entre cámaras.
• Vástago del pistón: Un eje de acero rectificado con precisión (a menudo cromado o anodizado duro) unido al pistón y que se extiende a través de una o ambas tapas de extremo. El diámetro de la varilla se dimensiona para resistir el pandeo bajo carga de compresión; generalmente se utiliza la fórmula de pandeo de columna de Euler para carreras más largas.
• Tapas de extremo (cabeza y tapa): Cierra los dos extremos del cañón. La tapa del extremo del lado del vástago (cabeza) contiene el sello del vástago y el sello limpiador. La tapa del extremo del lado ciego (tapa) puede incluir válvulas de amortiguación y puertos de aire.
• Sellos: Quizás los componentes más críticos para el mantenimiento. Los sellos del pistón evitan fugas entre cámaras; los sellos de varilla evitan fugas externas; Los sellos limpiadores (también llamados sellos raspadores) impiden la entrada de polvo y contaminantes. Los materiales de sellado comunes incluyen NBR (nitrilo), poliuretano, PTFE y Viton, cada uno de ellos adecuado para diferentes rangos de temperatura y medios.
• Válvulas de amortiguación: Válvulas de aguja ajustables integradas en las tapas de los extremos que atrapan una pequeña bolsa de aire delante del pistón cerca del final de la carrera, desacelerando gradualmente. Sin amortiguación, los cilindros que operan a alta velocidad con cargas pesadas pueden generar fuerzas de impacto que exceden 10kN , provocando desgaste prematuro o daño estructural.
• Cojinete de biela (casquillo): Una superficie de apoyo de baja fricción en la tapa del extremo de la cabeza que guía la varilla y absorbe las cargas laterales. A menudo están hechos de bronce sinterizado o de polímero autolubricante tipo IGUS.
• Sensores de posición/interruptores magnéticos: Muchos cilindros incluyen una ranura externa para montar interruptores de láminas o sensores de efecto Hall que detectan un imán incrustado en el pistón. Estos proporcionan información de posición (señales de extensión o retracción total) sin ninguna penetración en el cuerpo del cilindro.

Especificaciones clave que se deben comprender al seleccionar un cilindro de aire

La elección del cilindro neumático adecuado para una aplicación tiene más matices de lo que parece a primera vista. Una especificación incorrecta puede resultar en fuerza insuficiente, falla prematura del sello, pandeo de la varilla o tiempos de ciclo deficientes. Estos son los parámetros que más importan:

Diámetro interior

El diámetro interno del cañón. Este es el principal determinante de la fuerza de producción. Los tamaños de orificio estándar siguen la norma ISO 6432 (para diámetros de orificio de 8 a 25 mm) y la ISO 15552 (para 32 a 320 mm). Los tamaños comunes incluyen 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 y 200 mm. Un diámetro mayor significa más fuerza a la misma presión pero también más consumo de aire por ciclo.

Longitud del trazo

La distancia total de recorrido del vástago del pistón desde completamente retraído hasta completamente extendido. Las carreras estándar suelen estar disponibles en incrementos de 25 mm, aunque son comunes las longitudes personalizadas. Las carreras más largas aumentan el riesgo de pandeo de la varilla y requieren verificar la capacidad de carga de pandeo del cilindro frente a la fuerza de compresión aplicada.

Presión de funcionamiento

La mayoría de los cilindros neumáticos industriales están clasificados para 1 a 10 bar (14,5 a 145 PSI) presión de trabajo. El suministro de aire de planta más común es de 6 a 7 bar. Confirme siempre la clasificación de presión operativa máxima de un cilindro antes de la instalación; excederla puede romper los sellos o deformar las tapas de los extremos.

Diámetro de varilla y resistencia al pandeo

Para cargas de compresión (empuje), se debe verificar que la varilla no esté pandeada, especialmente en carreras largas. La carga de compresión segura depende del diámetro de la varilla, la longitud libre de pandeo y la configuración de montaje. Un cilindro con una varilla de 20 mm y una longitud libre de 800 mm sólo puede manejar con seguridad 3–4 kN en compresión, significativamente menor que su fuerza teórica del pistón.

Temperatura de funcionamiento

Los cilindros estándar con sellos NBR operan entre -20°C y 80°C . Para temperaturas más altas (hasta 200°C), se requieren sellos de Viton o PTFE. Las variantes de calidad alimentaria y de sala limpia utilizan materiales y tratamientos de superficie especiales para cumplir con los estándares sanitarios y de contaminación.

Estilo de montaje

La forma en que se monta un cilindro en el bastidor de una máquina tiene implicaciones importantes para la distribución y alineación de la carga. Los estilos de montaje comunes incluyen:

• Montaje de pie/brida: Montaje rígido y fijo. Lo mejor para cargas lineales puras sin variación angular.
• Soporte de horquilla (pivote trasero): Permite que el cilindro gire, acomodando cargas que cambian de ángulo durante la carrera.
• Montaje de muñón: Pivotes laterales, adecuados para aplicaciones pesadas con movimiento angular importante.
• Accesorios de extremo de varilla: Los ojos de varilla esféricos o los extremos de la varilla de horquilla en la punta permiten la alineación angular en el punto de conexión de la carga.

Dónde se utilizan los cilindros de aire: aplicaciones del mundo real

Los cilindros neumáticos aparecen prácticamente en todas las industrias que implican movimiento automatizado. Su velocidad, simplicidad y limpieza (el aire de escape es solo aire, no aceite) los convierten en el actuador elegido en innumerables entornos.

Automatización de fabricación y montaje

En las plantas automotrices, los cilindros neumáticos accionan dispositivos de soldadura robóticos, abrazaderas de piezas, herramientas de ajuste a presión y desviadores de transportadores. Una sola línea de montaje puede contener de cientos a miles de cilindros de aire que funcionan a velocidades de ciclo de 30 a 120 ciclos por minuto . La repetibilidad del posicionamiento neumático (con posiciones finales rígidas) los hace confiables para producciones de gran volumen.

Maquinaria de embalaje

Las máquinas llenadoras, los cabezales taponadores, los aplicadores de etiquetas, las formadoras de cajas y las selladoras de cajas dependen de cilindros neumáticos para lograr un movimiento rápido y repetible. Una línea de embotellado que funciona a 600 botellas por minuto realizará ciclos de su cilindro de llenado 10 veces por segundo, lo que impone exigencias extremas en la vida útil del sello y el tiempo de respuesta de la válvula.

Procesamiento de alimentos y bebidas

Los cilindros de acero inoxidable con sellos que cumplen con la FDA se utilizan en el porcionado de carne, maquinaria de panadería, procesamiento de lácteos y clasificación de vegetales. La capacidad de lavar el equipo con agua y agentes de limpieza sin dañar el actuador es una ventaja fundamental sobre las alternativas hidráulicas en este entorno.

Equipos médicos y farmacéuticos

Los cilindros compatibles con salas blancas fabricados de aluminio anodizado o acero inoxidable con sellos de baja desgasificación aparecen en máquinas prensadoras de tabletas, equipos de llenado de jeringas y analizadores de diagnóstico. Estos cilindros deben cumplir estrictos estándares de contaminación y a menudo funcionan con Aire con calidad de instrumento filtrado a 0,01 µm. .

Construcción y Equipo Pesado

Mientras que la maquinaria de construcción grande utiliza principalmente cilindros hidráulicos por su relación superior entre fuerza y tamaño, los cilindros neumáticos aparecen en frenos de aire para camiones y trenes, martillos neumáticos, herramientas de remachado y mecanismos de operación de puertas. El aire comprimido a 8-10 bar puede generar fuerzas de frenado suficientes para detener de forma fiable un camión articulado de 40 toneladas en condiciones húmedas y polvorientas.

Impresión y manipulación de papel

Las prensas offset de bobina, las prensas alimentadas por hojas y las máquinas convertidoras de papel utilizan cilindros neumáticos para el ajuste del rodillo de presión, la activación y desactivación de la impresión, el control del tintero y los mecanismos de agarre. La velocidad del accionamiento neumático coincide con las altas velocidades de funcionamiento de las prensas modernas; algunas funcionan a más de 15.000 hojas por hora .

Maquinaria Agrícola

Las sembradoras, pulverizadores y equipos de cosecha utilizan cilindros de aire para cerrar la dosificación de semillas, plegar el brazo de pulverización y controlar la puerta trasera. La robustez en entornos exteriores con polvo, barro y cambios de temperatura desde -30 °C en almacenamiento en invierno hasta 50 °C en operaciones de campo en verano es un requisito clave para los componentes neumáticos agrícolas.

Cilindros de aire versus cilindros hidráulicos versus actuadores eléctricos

Cuando los ingenieros seleccionan un tipo de actuador, comparan los cilindros neumáticos con dos alternativas principales: cilindros hidráulicos y actuadores eléctricos (etapas lineales accionadas por servo o paso a paso). Cada tecnología tiene un punto óptimo distinto.

La eficiencia energética de los sistemas neumáticos, citada a menudo en torno a 10-15% en general cuando se tiene en cuenta la ineficiencia del compresor, las pérdidas de distribución y las pérdidas de escape, es su debilidad más significativa en el contexto de la fabricación moderna consciente de la energía. Sin embargo, el bajo costo unitario, la confiabilidad y la amplia disponibilidad de la infraestructura de aire comprimido de la planta continúan haciendo de los cilindros neumáticos el valor predeterminado práctico para aplicaciones de alta velocidad y fuerza moderada.

Los actuadores eléctricos son cada vez más competitivos para aplicaciones que requieren posicionamiento intermedio preciso, control de fuerza o perfiles de movimiento programables, capacidades que los cilindros neumáticos estándar no pueden igualar sin agregar válvulas proporcionales y sensores de retroalimentación, lo que aumenta significativamente la complejidad y el costo.

El circuito neumático: cómo se conectan los cilindros de aire a un sistema

un air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Unidad de preparación de aire (FRL)

La unidad FRL (filtro, regulador y lubricador) acondiciona el aire comprimido antes de que llegue al cilindro. El filtro elimina partículas y humedad; el regulador ajusta la presión de trabajo; El lubricador (que se usa con menos frecuencia hoy en día con los sellos autolubricantes modernos) agrega una fina niebla de aceite para proteger los componentes internos. Operar un cilindro con aire sucio, húmedo o mal presurizado es la causa principal de falla prematura del sello.

Válvulas de control direccional

Válvulas direccionales operadas por solenoide, generalmente Configuraciones de 5/2 o 5/3 vías — controlar qué puerto de un cilindro de doble efecto recibe aire de suministro y cuál sale. tiempos de respuesta de 5 a 15 milisegundos son típicos de las válvulas solenoides estándar. Las aplicaciones de alta velocidad pueden utilizar válvulas operadas por piloto o de tipo asiento para una conmutación más rápida.

Válvulas de control de flujo

Los controles de flujo de salida son el enfoque estándar para la regulación de velocidad en cilindros neumáticos. Restringen el flujo de escape que sale del cilindro, lo que crea una contrapresión que amortigua y controla la velocidad del pistón. La medición de entrada (restringir el suministro) se utiliza en situaciones específicas, pero puede causar una velocidad inconsistente con cargas variables.

Reguladores de presión y válvulas de seguridad

Los reguladores de punto de uso individuales permiten que diferentes cilindros en el mismo sistema funcionen a diferentes presiones; por ejemplo, una fuerza de sujeción suave sobre una pieza frágil junto con una operación de presión de alta fuerza. Las válvulas de escape de seguridad cortan el suministro de aire a zonas enteras o máquinas en situaciones de parada de emergencia, liberando la energía almacenada de forma segura.

Problemas comunes con los cilindros de aire y cómo diagnosticarlos

Incluso los cilindros neumáticos bien especificados y correctamente instalados encuentran problemas con el tiempo. Conocer los modos de falla más comunes ahorra tiempo de diagnóstico y evita tiempos de inactividad no planificados.

Fuga de aire

Las fugas externas alrededor del vástago del pistón o de los accesorios del puerto suelen detectarse mediante el sonido o aplicando agua con jabón y observando si hay burbujas. Las fugas internas más allá del sello del pistón hacen que el cilindro se deslice o no mantenga la posición bajo carga; se escucha cuando el aire se escapa a través del puerto de escape cuando se le ordena al cilindro que se mantenga. El reemplazo del sello es la reparación estándar; Hay kits de reemplazo disponibles para la mayoría de los cilindros estándar ISO.

Movimiento lento o inconsistente

Los cilindros lentos a menudo son causados por un flujo restringido debido a un filtro bloqueado, una tubería de tamaño insuficiente, un control de flujo parcialmente cerrado o una válvula direccional desgastada o contaminada. Verifique la presión de suministro en el puerto del cilindro (no solo en el compresor): las caídas de presión significativas en tramos de tubería largos o accesorios de tamaño insuficiente son comunes en plantas donde el sistema de distribución ha crecido orgánicamente a lo largo de los años.

Rayado de varilla y desgaste prematuro del sello

Las cargas laterales (fuerzas aplicadas perpendicularmente al eje del cilindro) aceleran el desgaste de los cojinetes y sellos de la biela. El cilindro está diseñado para cargas axiales únicamente. Si la aplicación somete la varilla a cargas laterales, se debe agregar una guía lineal o un cojinete externo para soportar la carga fuera del eje. El aire contaminado (partículas o agua) también provoca desgaste abrasivo en el interior del cañón.

Golpes al final de la carrera y daños por impacto

Cuando un cilindro llega al final de su carrera y el pistón impacta la tapa del extremo con alta energía, genera ondas de choque, ruido y tensión mecánica. El primer paso es ajustar las válvulas de amortiguación incorporadas (girando la aguja en el sentido de las agujas del reloj para aumentar la restricción). Si el cilindro carece de amortiguación, se pueden agregar al circuito amortiguadores externos o controles de desaceleración ajustables.

El cilindro no se mueve

Un cilindro que no se mueve en absoluto generalmente indica: falta de suministro de aire (válvula que no cambia, línea bloqueada, aislador cerrado), pistón atascado por corrosión (común después de un almacenamiento prolongado sin lubricación) o una varilla rota debido a una carga lateral excesiva o sobrepresión. Verificación sistemática: verifique la presión en el puerto, confirme el cambio de válvula con un indicador de solenoide y luego inspeccione el cilindro mecánicamente; aísla la causa rápidamente.

Mejores prácticas de mantenimiento para cilindros neumáticos

Los cilindros de aire modernos están diseñados para un mantenimiento mínimo, pero "mínimo" no es lo mismo que "cero". Un enfoque de mantenimiento preventivo estructurado prolonga significativamente la vida útil.

• Mantenga el aire limpio y seco: Drene el agua del tanque del compresor y los filtros con regularidad. Instale un secador de aire frigorífico en sistemas en ambientes húmedos. Un punto de rocío a presión de 3°C o menos en el cilindro es un buen objetivo. El agua en el aire comprimido provoca corrosión dentro del cilindro e hincha los sellos de elastómero.
• Inspeccione el estado de la varilla semanalmente: Los rayones en la superficie cromada de la varilla dañan la junta de la varilla en cada carrera. Elimine inmediatamente las fuentes de contacto mecánico con la varilla (salpicaduras de soldadura, accesorios desalineados) y reemplace las varillas rayadas antes de que destruyan el sello.
• Reemplace los sellos de manera proactiva: Muchas plantas reemplazan los kits de sellos de cilindros en un intervalo fijo, generalmente cada 2 a 3 años en equipos de alto ciclo, en lugar de esperar a que falle. El tiempo de inactividad no planificado en una línea de producción suele costar mucho más que un kit de sellado y 30 minutos de mano de obra.
• Verifique el hardware de montaje: La vibración afloja pernos, pasadores de horquilla y contratuercas del extremo de la varilla. Un pasador de pivote aflojado puede permitir que un cilindro se ladee lateralmente, generando cargas laterales que aceleran el desgaste. Verifique el torque de los herrajes de montaje trimestralmente en equipos de alto ciclo o alta vibración.
• Monitorear el deslizamiento o la deriva de posición: Un cilindro de doble efecto que soporta una carga estática no debe desviarse. Los cambios lentos de posición bajo carga indican una derivación del sello del pistón, una señal de advertencia de falla inminente antes de que se convierta en un problema de seguridad o un defecto de calidad.
• Tenga a mano cilindros de repuesto o kits de sellos: Para cilindros de producción críticos, tener una unidad de repuesto completa en el estante reduce el MTTR (tiempo medio de reparación) de horas a minutos. Los cilindros ISO estándar de distribuidores en stock se pueden obtener rápidamente, pero las unidades personalizadas o especializadas pueden tener plazos de entrega de varias semanas.

Innovaciones y tendencias en tecnología de cilindros neumáticos

Si bien el principio básico de un cilindro neumático no ha cambiado, los fabricantes continúan perfeccionando y ampliando la tecnología de manera significativa.

Detección de posición integrada e IO-Link

Los sensores compatibles con IO-Link instalados en cilindros estándar ahora brindan retroalimentación continua de posición, diagnósticos (recuento de ciclos, temperatura, horas de funcionamiento) y parametrización a través de una interfaz digital de dos cables. Esto mueve el cilindro neumático de un actuador "tonto" a un componente inteligente de una arquitectura de Industria 4.0, lo que permite el mantenimiento predictivo y el monitoreo remoto sin agregar cableado dedicado.

Neumática proporcional

Las válvulas proporcionales de presión y flujo, combinadas con transductores de posición, permiten el control de posición y fuerza de circuito cerrado de los cilindros de aire. Si bien no igualan la precisión de los servoeléctricos, estos sistemas pueden lograr una repetibilidad de posicionamiento de ±0,1mm y aplicación de fuerza controlada: capacidades anteriormente limitadas a actuadores hidráulicos o eléctricos. El costo sigue siendo más alto que el de los sistemas neumáticos simples de encendido/apagado, pero más bajo que el de los sistemas servoeléctricos completos.

Recuperación y Eficiencia Energética

El aire comprimido es caro: generar 1 kW de trabajo mecánico a partir de aire comprimido suele costar 7 a 8 veces más que el mismo trabajo de un motor eléctrico. Esto ha impulsado el desarrollo de sistemas de aumento de presión, circuitos de ahorro de aire que cortan el suministro a mitad de carrera y sistemas de recuperación que capturan la energía del escape. Algunos fabricantes informan de ahorros de aire del 30 al 50 % en circuitos optimizados.

Materiales ligeros y resistentes a la corrosión

Los cilindros de aluminio anodizado de alta resistencia, polímeros reforzados con fibra y acero inoxidable reducen el peso (importante en aplicaciones en las que el cilindro está montado sobre una pieza móvil) y al mismo tiempo resisten productos químicos de lavado agresivos, niebla salina y exposición al aire libre. Los cilindros de grado médico utilizan acero inoxidable electropulido para eliminar posibles fuentes de contaminación.

Miniaturización

Los avances en el mecanizado de precisión y la tecnología de sellado han elevado el diámetro interior mínimo utilizable de los cilindros de aire de producción a 2,5 milímetros , con trazos de tan solo 1 mm. Estos microcilindros se utilizan en equipos de diagnóstico médico, manejo de semiconductores y aplicaciones de microensamblajes donde cada gramo y milímetro importa.
