¿Qué hace un cilindro de aire? Funciones, tipos y usos

Qué hace un cilindro de aire: la respuesta corta

un cilindro de aire (también llamado cilindro neumático) convierte la energía del aire comprimido en movimiento mecánico lineal. Cuando el aire presurizado ingresa por un lado del cilindro, empuja un pistón a lo largo de un orificio sellado, generando una fuerza de empuje o tracción controlada. Esa fuerza mueve una carga, sujeta una pieza, levanta una pieza de trabajo, acciona una válvula o realiza docenas de otras tareas mecánicas en entornos industriales, automotrices y de fabricación.

En términos prácticos: se suministra aire a una presión determinada y el cilindro realiza una carrera precisa y repetible. La mayoría de los cilindros de aire estándar funcionan entre 40 y 150 PSI (2,8 a 10,3 bar) , produciendo fuerzas que van desde unos pocos newtons en cilindros en miniatura hasta decenas de miles de newtons en unidades industriales de gran diámetro. Un cilindro de 100 mm de diámetro a 6 bar, por ejemplo, produce aproximadamente 4712 N (aproximadamente 1060 lbf) de empuje, suficiente para encajar a presión un rodamiento, estampar una etiqueta o hacer avanzar una compuerta transportadora en menos de un segundo.

La ventaja clave sobre los actuadores hidráulicos o eléctricos es la simplicidad: el aire es limpio, comprimible y está disponible prácticamente en todas las fábricas. Los actuadores neumáticos no requieren líneas de retorno de fluido, no generan acumulación de calor en los motores y pueden funcionar millones de veces sin un desgaste significativo cuando se les da el mantenimiento adecuado.

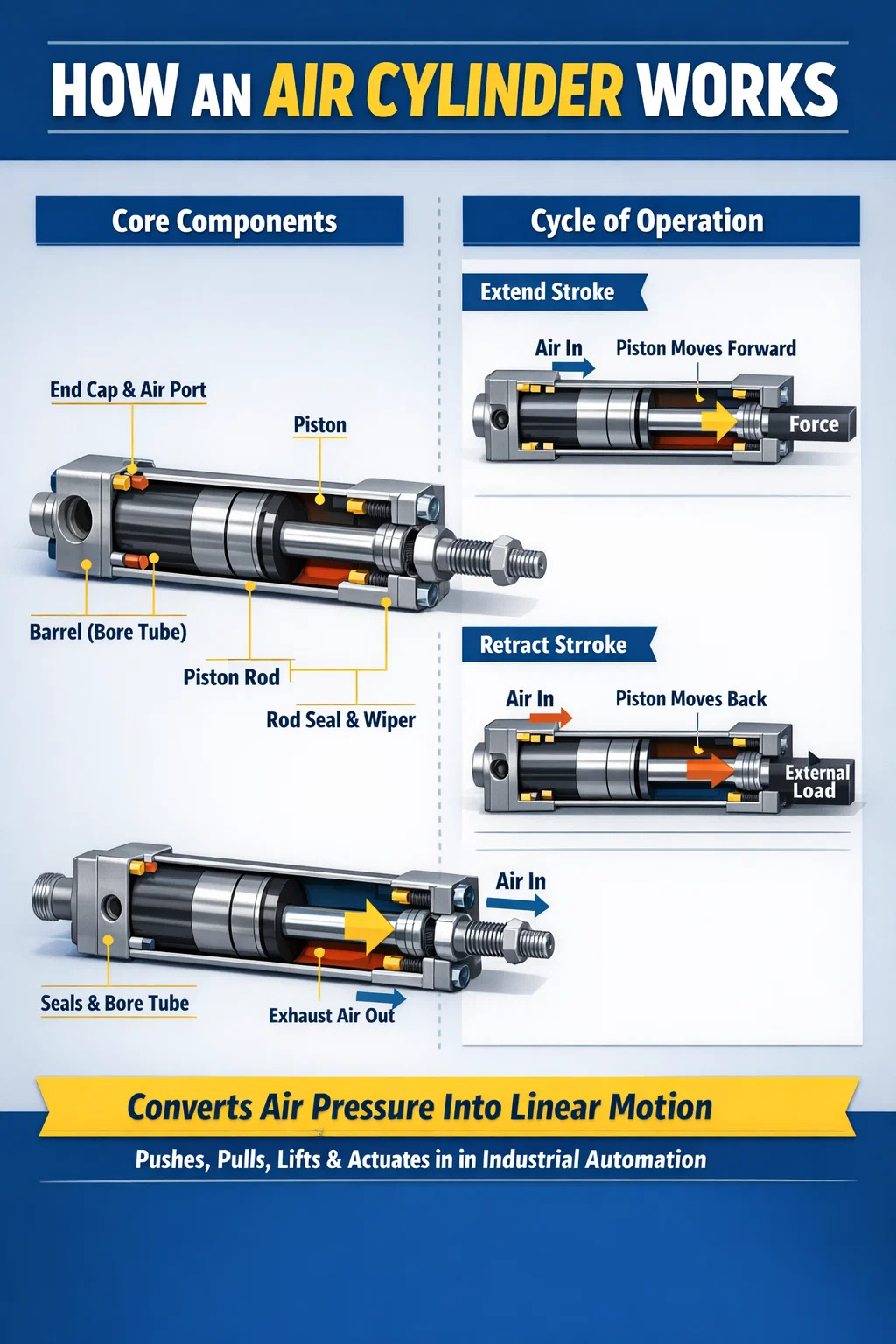

Cómo funciona internamente un cilindro de aire

Comprender la mecánica interna ayuda a la hora de seleccionar, dimensionar o solucionar problemas de un cilindro neumático. Cada cilindro de aire comparte la misma arquitectura fundamental, incluso cuando la forma exterior varía.

Componentes principales

• Barril (tubo de perforación): La carcasa cilíndrica, normalmente hecha de aleación de aluminio, acero inoxidable o aluminio anodizado duro. El diámetro del orificio determina directamente la fuerza de salida.
• Pistón: Un disco que se desliza dentro del orificio, sellado mediante juntas tóricas o sellos de labio para evitar que el aire se desvíe.
• Vástago del pistón: Una varilla de acero cromado endurecido unida al pistón, que transmite fuerza a la carga externa.
• Tapas de extremo (cabezas): Selle ambos extremos del cañón y contenga los puertos de entrada/salida de aire.
• Sello de varilla y limpiador: Evite fugas de aire a lo largo de la varilla y mantenga los contaminantes fuera del orificio.
• Ajustadores de cojines: Válvulas de aguja opcionales integradas en las tapas de los extremos que desaceleran el pistón cerca del final de su carrera, reduciendo el ruido del impacto y el desgaste.

El ciclo del movimiento

Cuando se abre una válvula solenoide, el aire comprimido fluye hacia el puerto del extremo de la tapa del cilindro. La presión del aire se acumula contra la cara del pistón. La fuerza es igual a la presión multiplicada por el área efectiva del pistón (F = P × A) . A medida que la fuerza supera la fricción y la resistencia de la carga, el pistón avanza, extendiendo la varilla. Para retraerse, la válvula conmuta: el aire ingresa al puerto del extremo del vástago, la presión actúa sobre el área anular del pistón (área completa menos la sección transversal del vástago) y el vástago retrocede. El aire de escape sale a través de un silenciador para reducir el ruido.

Este ciclo completo (extender y retraer) puede ocurrir en fracciones de segundo. Los cilindros neumáticos de alta velocidad utilizados en las líneas de envasado suelen completar de 5 a 10 ciclos completos por segundo. En las células robóticas de recogida y colocación, los tiempos de ciclo de 200 a 300 milisegundos por carrera son estándar.

Tipos de cilindros de aire y qué hace cada uno

No todos los cilindros neumáticos realizan la misma función ni se adaptan a todas las aplicaciones. El diseño del cilindro determina cómo se mueve, cuánta fuerza aplica y en qué dirección actúa. A continuación se muestra un desglose de los tipos más comunes.

De simple efecto versus de doble efecto: ¿cuál funciona más?

Los cilindros neumáticos de simple efecto utilizan presión de aire en una sola dirección; un resorte de retorno devuelve la varilla. Consumen aproximadamente la mitad del aire que las unidades de doble efecto, lo que las hace atractivas para tareas de sujeción sencillas en las que sólo la carrera extendida necesita potencia. Sin embargo, el resorte ocupa espacio interno, reduce la longitud efectiva de la carrera entre un 10% y un 20% y la fuerza del resorte trabaja contra el pistón en la extensión, lo que reduce la fuerza de salida neta.

Los cilindros de aire de doble acción utilizan aire comprimido tanto para extender como para retraer carreras. Este es el tipo más común en la automatización industrial. , representando la mayoría de las instalaciones de actuadores neumáticos en todo el mundo. Proporcionan una fuerza totalmente controlable en ambas direcciones, permiten un control preciso de la velocidad con limitadores de flujo en cada puerto y no tienen que tener en cuenta una tasa de resorte en los cálculos de fuerza.

Dónde se utilizan los cilindros de aire: aplicaciones del mundo real

Los cilindros neumáticos aparecen prácticamente en todos los sectores de la fabricación y en muchas áreas de la infraestructura cotidiana. Su velocidad, limpieza y rentabilidad los convierten en el actuador lineal dominante en aplicaciones de fuerza ligera a media.

Líneas de fabricación y montaje

Esta es el área de aplicación individual más grande para cilindros de aire. En las líneas de montaje de automóviles, los actuadores neumáticos realizan tareas que incluyen la transferencia de piezas, la sujeción de piezas durante la soldadura, el prensado de bisagras de puertas y el posicionamiento de accesorios de atornillado. Una única estación de montaje de carrocerías en blanco de un vehículo puede utilizar de 50 a 200 cilindros neumáticos individuales que funcionan en secuencias sincronizadas. Los tamaños de orificio suelen oscilar entre 32 mm y 125 mm, con carreras de 25 mm a 400 mm, según la tarea.

Procesamiento de alimentos y bebidas

El procesamiento de alimentos exige actuadores que puedan lavarse con agentes de limpieza cáusticos y resistir la contaminación. Los cilindros de aire de acero inoxidable con sellos que cumplen con la FDA y sin puertos de lubricación externos son estándar en plantas embotelladoras, líneas de panadería e instalaciones de procesamiento de carne. Aquí, los cilindros de aire clasifican productos en transportadores, accionan boquillas de llenado y operan maquinaria de embalaje, completando miles de ciclos por hora en ambientes de alta humedad.

Maquinaria de embalaje

Las máquinas estuchadoras, las máquinas de formado, llenado y sellado y las formadoras de cajas dependen en gran medida de cilindros neumáticos para plegar solapas, empujar productos y formar cajas. La alta tasa de ciclo - Algunas líneas de envasado funcionan a entre 400 y 600 paquetes por minuto. — exige actuadores con respuesta casi instantánea y larga vida útil. Los cilindros de perfil compacto (serie ISO 21287) son particularmente comunes aquí, ahorrando espacio en bastidores de máquinas abarrotados.

Manipulación y transporte de materiales

Los cilindros de aire desvían los productos en las uniones de los transportadores, suben y bajan las compuertas de parada y accionan los elevadores de paletas en las operaciones de almacenamiento. Los cilindros neumáticos sin vástago son especialmente valiosos en estos entornos porque proporcionan carreras largas (hasta 6000 mm en algunos modelos de catálogo) sin la penalización de espacio de un vástago extendido.

Equipo de servicio automotriz

Los elevadores de vehículos, las desmontadoras de neumáticos y los tornos de frenos dependen de actuadores neumáticos. Los sistemas de aire sobre aceite en los talleres de carrocería combinan la velocidad de la neumática con la incompresibilidad de la hidráulica, utilizando un cilindro de aire para empujar el fluido hidráulico para operaciones de prensa precisas, aplicando hasta 20 toneladas de fuerza desde un suministro de aire del taller.

Equipos médicos y de laboratorio

Los cilindros de aire en miniatura con orificios de hasta 6 mm se utilizan en equipos de diagnóstico, robots de manipulación de muestras y camas de hospital. Estos cilindros utilizan aire limpio y seco o nitrógeno, lo que los hace compatibles con ambientes estériles. Su bajo peso y su funcionamiento sin vibraciones son fundamentales en la instrumentación de laboratorio de precisión.

Construcción y Equipo Pesado

Aunque la maquinaria pesada utiliza con mayor frecuencia cilindros hidráulicos por su mayor densidad de fuerza, los cilindros neumáticos todavía aparecen en los sistemas de frenos de aire, en el accionamiento de puertas de autobuses y trenes y en los martillos neumáticos. Los cilindros neumáticos telescópicos levantan las plataformas de los camiones volquete y operan elevadores de plataforma donde no se requiere un posicionamiento intermedio exacto.

Cómo calcular la fuerza que produce un cilindro de aire

Dimensionar correctamente un cilindro neumático requiere calcular dos valores de fuerza: la fuerza de extensión (que actúa sobre toda la cara del pistón) y la fuerza de retracción (que actúa sobre el área anular del pistón, que se reduce por la sección transversal del vástago).

Extender la fórmula de la fuerza

F_extender = P × (π/4) × D²

Donde P es la presión de suministro en Pascales (1 bar = 100.000 Pa) y D es el diámetro del orificio en metros.

Fórmula de fuerza de retracción

F_retracción = P × (π/4) × (D² − d²)

Donde d es el diámetro de la varilla. Para un cilindro de 63 mm de diámetro con un vástago de 20 mm que funciona a 6 bar:

• Fuerza extendida: 600.000 × (π/4) × 0,063² ≈ 1.870 norte
• Fuerza de retracción: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 norte

En la práctica, la fuerza de salida real es entre un 10% y un 20% menor que la teórica debido a la fricción del sello y la contrapresión en la línea de escape. Los ingenieros suelen aplicar un factor de eficiencia de 0,8 a 0,9 al calcular la fuerza efectiva del cilindro para dimensionar la carga.

Seleccione siempre un cilindro que proporcione al menos entre un 25% y un 50% más de fuerza teórica que la carga requerida para garantizar un accionamiento fiable en todo el rango operativo de presión y temperatura.

Cilindro de aire versus cilindro hidráulico versus actuador eléctrico

La elección entre actuadores lineales neumáticos, hidráulicos y eléctricos depende de los requisitos de fuerza, las necesidades de precisión, el ciclo de trabajo y las condiciones ambientales. Cada tecnología sobresale en diferentes escenarios.

La comida para llevar: Los cilindros de aire ganan en velocidad, simplicidad y costo inicial. . Los cilindros hidráulicos dominan cuando se requiere una fuerza masiva en un paquete compacto. Los actuadores eléctricos lideran cuando es importante la precisión del posicionamiento a mitad de carrera o la recuperación de energía. Muchas fábricas modernas utilizan las tres tecnologías en las mismas instalaciones, cada una adaptada a la tarea que mejor realiza.

Especificaciones clave que se deben comprender al seleccionar un cilindro neumático

Comprar el cilindro equivocado, incluso de tamaño ligeramente inferior, puede provocar ciclos fallidos, desgaste prematuro de los sellos, tiempo de inactividad de la máquina y costosas pérdidas de producción. Comprender las siguientes especificaciones evita la mayoría de errores de selección.

Diámetro interior

El orificio es el diámetro interno del cilindro y es el principal determinante de la fuerza de salida. Los tamaños de orificio estándar siguen las series ISO 15552 o NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 y 320 mm son incrementos comunes. Duplicar el diámetro interior cuadruplica la fuerza a la misma presión, ya que la fuerza aumenta con el área (A = πD²/4).

Longitud del trazo

La carrera es la distancia total que recorre el vástago del pistón entre completamente retraído y completamente extendido. Las carreras más largas aumentan el riesgo de que la varilla se pandee bajo cargas de compresión. La mayoría de los fabricantes proporcionan tablas de resistencia de las columnas para determinar la carga de empuje máxima permitida para una carrera y un diámetro de varilla determinados. Para carreras que exceden aproximadamente 10 veces el diámetro del orificio, se necesitan cilindros guiados o soporte externo.

Rango de presión de funcionamiento

La mayoría de los cilindros neumáticos tienen una capacidad nominal de 1 a 10 bar (14,5 a 145 PSI). La presión mínima de funcionamiento (normalmente de 1 a 2 bar) es crítica: los cilindros dimensionados para trabajar a 4 bar pueden detenerse o realizar ciclos erráticos si la presión del aire de la planta cae durante la demanda máxima. Siempre verifique la presión mínima regulada del suministro de aire en la entrada del cilindro, no solo en la salida del compresor.

Estilo de montaje

El montaje determina cómo el cilindro transmite fuerza al bastidor de la máquina y cómo maneja la desalineación. Los estilos de montaje comunes incluyen:

• Soporte de pie (FB): Se atornilla a una superficie plana; rígido, bueno para cargas axiales puras.
• Montaje con brida (FA/FF): Atornillado en la tapa o en el extremo de la varilla; muy rígido, alta capacidad de carga.
• Soporte de horquilla (CB/CA): Permite que el cilindro gire; necesario cuando la trayectoria de la carga tiene movimiento angular.
• Montaje de muñón (MT): Pivotes sobre un pasador central; utilizado en prensas y mecanismos de enlace.

Los soportes rígidos (pie y brida) sólo deben utilizarse cuando la carga esté perfectamente alineada con el eje de la varilla. Cualquier desalineación angular con un soporte rígido crea una carga lateral en el vástago del pistón, lo que acelera el desgaste del sello del vástago y potencialmente dobla el vástago con el tiempo.

Amortiguación

Cuando un pistón llega al final de su carrera a alta velocidad, impacta la tapa del extremo. Sin amortiguación, esto crea cargas de choque que dañan el cilindro, el marco de la máquina y cualquier herramienta adjunta. Los ajustadores de amortiguación incorporados atrapan una bolsa de aire delante del pistón cerca del final de la carrera, creando un efecto de amortiguador neumático. A velocidades del pistón superiores a 300 mm/s, la amortiguación debe considerarse estándar en lugar de opcional.

Material del sello y clasificación de temperatura

Los sellos estándar de NBR (nitrilo) cubren de -20 °C a 80 °C y son adecuados para la mayoría de los entornos de fábrica. Las aplicaciones de alta temperatura (hornos de pintura, fundiciones) requieren sellos de FKM (Viton) con capacidad para 200 °C. Las aplicaciones de baja temperatura o aptas para alimentos pueden requerir sellos de EPDM o componentes recubiertos de PTFE. El uso de un material de sellado inadecuado es una causa frecuente de fallo prematuro del cilindro.

Problemas comunes con los cilindros de aire y cómo solucionarlos

Incluso los cilindros neumáticos bien seleccionados desarrollan fallos con el tiempo. Reconocer los síntomas a tiempo ahorra importantes tiempos de inactividad y costes de reparación.

El cilindro se desvía o no mantiene la posición

Si un cilindro cargado se desplaza lentamente desde su posición extendida cuando la válvula se cierra, el sello del pistón está perdiendo aire a través de la cara del pistón. Este es uno de los modos de falla más comunes de los cilindros de aire. . La solución implica reemplazar las juntas tóricas del pistón o los sellos de labios. Antes de hacerlo, verifique si el cilindro ha sido operado por encima de su presión nominal, lo que acelera la extrusión del sello hacia los espacios libres.

Fugas de aire externas en la varilla

Un silbido o una corriente de aire visible alrededor del sello de la varilla indica desgaste del sello de la varilla o daño en la superficie de la varilla. Las varillas cromadas pueden desarrollar picaduras de corrosión o rayaduras si el sello limpiador falla y permite la entrada de contaminantes. Una varilla picada corta rápidamente los sellos nuevos; la varilla misma debe ser inspeccionada y reemplazada con frecuencia. En entornos hostiles, considere varillas de acero inoxidable con revestimiento cerámico para una vida útil significativamente más larga.

Accidente cerebrovascular lento o lento

Si un cilindro completa su carrera más lentamente de lo esperado, verifique en este orden: presión de suministro en el puerto del cilindro (confirme que no haya caída de presión en las líneas), válvulas de control de flujo (pueden estar configuradas de manera demasiado restrictiva), tazón del filtro de aire (el filtro obstruido reduce el flujo) y diámetro interior del cilindro (la corrosión o contaminación interna aumenta la fricción del sello). Un control de flujo de escape parcialmente cerrado es la causa más común de extensión lenta en instalaciones de campo.

El cilindro no se extiende bajo carga

Cuando un cilindro se mueve libremente sin carga pero se detiene bajo la carga de aplicación, el tamaño del orificio es inadecuado para la fuerza requerida. Vuelva a calcular usando F = P × A, teniendo en cuenta la fricción y la contrapresión. La solución es aumentar el tamaño del orificio, aumentar la presión de suministro (dentro de límites seguros) o reducir la demanda de carga. Nunca simplemente aumente la presión más allá del máximo nominal del cilindro; esto daña los sellos y puede romper las tapas de los extremos.

Desgaste prematuro del sello

Los sellos que necesitan reemplazo después de sólo unos pocos meses de servicio, en lugar de los millones de ciclos esperados, generalmente fallan por una de tres razones: suministro de aire contaminado (partículas abrasivas que rayan el orificio y los sellos), carga lateral en la varilla (por desalineación) o lubricación inadecuada. Utilice una unidad FRL (filtro-regulador-lubricador) en cada línea de suministro neumático. Para cilindros sin aceite con sellos de PTFE, asegúrese de que el aire esté limpio y seco en lugar de agregar lubricante en forma de niebla, que degrada el PTFE.

Cómo extender la vida útil del cilindro de aire

Un cilindro de aire bien mantenido en un ambiente industrial limpio debería durar 50 a 100 millones de ciclos antes de necesitar un reemplazo del kit de sellos. Alcanzar esa vida útil requiere atención a todo el circuito neumático, no sólo al cilindro en sí.

• Filtre el aire a 5 micrones o mejor. La contaminación por partículas es la principal causa del desgaste acelerado del diámetro interior y de los sellos. Un filtro estándar de 40 micrones es insuficiente para proteger el cilindro.
• Regule la presión de suministro al nivel efectivo más bajo. Funcionar a 6 bar cuando 4 bar logra la fuerza requerida desperdicia energía y aumenta la tensión del sello. Cada 1 bar de exceso de presión reduce considerablemente la vida útil del sello.
• Instale amortiguación en todas las aplicaciones de alta velocidad. El impacto al final de la carrera sin amortiguación puede generar fuerzas de choque instantáneas de 5 a 10 veces la fuerza operativa, agrietando las tapas de los extremos y deformando los pistones.
• Alinee el vástago del cilindro con precisión con la trayectoria de carga. Incluso 1 o 2 grados de desalineación angular crean una carga lateral continua que desgasta los sellos de la varilla de 3 a 5 veces más rápido que en una instalación correctamente alineada.
• Utilice un secador o posenfriador en la salida del compresor. El agua condensada en la línea de aire provoca corrosión interna de los orificios de aluminio sin recubrimiento y degrada las películas lubricantes de los sellos.
• Programe inspecciones periódicas del estado de la varilla. Revise visualmente la varilla para detectar picaduras, rayaduras o corrosión cada tres a seis meses en ambientes normales, mensualmente en condiciones difíciles.

Normas ISO que rigen los cilindros de aire

La estandarización garantiza que los cilindros de diferentes fabricantes sean dimensionalmente intercambiables, lo que simplifica el reemplazo y la adquisición de múltiples fuentes. Los estándares primarios son:

• ISO 15552: El principal estándar internacional para cilindros neumáticos de perfil redondo y cuadrado (antes ISO 6431 y VDMA 24562). Especifica tamaños de orificio, roscas de puerto, dimensiones de montaje y roscas de extremo de varilla. Este es el estándar para la mayoría de los cilindros industriales medianos y grandes en todo el mundo.
• ISO 21287: Cilindros compactos con requisitos de espacio de montaje limitados. Común en maquinaria de envasado y alimentos donde los sobres de las máquinas están apretados.
• ISO 6432: Cilindros miniatura de 8 a 25 mm de diámetro, utilizados en tareas de instrumentación y montaje ligero.
• NFPA T3.6.7: La norma norteamericana (NFPA) que rige los cilindros de tirantes comunes en la maquinaria industrial norteamericana. Los tamaños de orificio y los patrones de montaje difieren de los de ISO 15552, por lo que debe confirmar el estándar aplicable antes de comprar un repuesto.

Especificar un cilindro de aire estándar ISO significa que cualquier producto que cumpla con las normas del fabricante se instalará como reemplazo inmediato, una ventaja significativa en las cadenas de suministro globales donde las marcas preferidas pueden tener plazos de entrega prolongados.
