Tipos de cilindros de aire: una guía completa

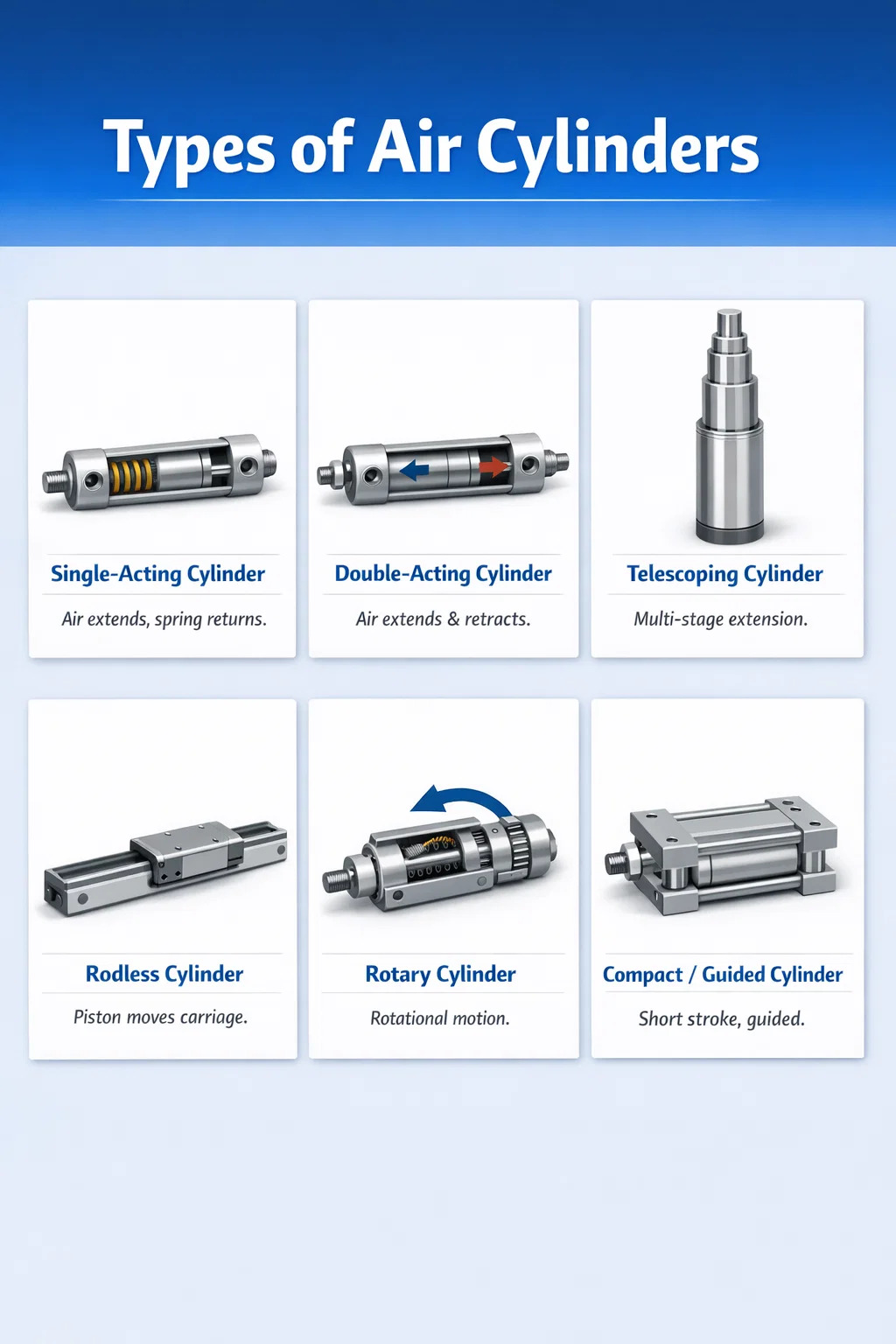

¿Cuáles son los diferentes tipos de cilindros de aire?

Cilindros de aire (también llamados cilindros neumáticos) convierten la energía del aire comprimido en movimiento mecánico lineal o giratorio. hay Seis tipos principales de cilindros de aire. Se utiliza en aplicaciones industriales, automotrices y de fabricación: cilindros de simple efecto, cilindros de doble efecto, cilindros telescópicos, cilindros sin vástago, cilindros giratorios y cilindros compactos/guiados. Cada tipo tiene un propósito mecánico distinto y elegir el incorrecto puede provocar un desgaste prematuro, un desperdicio de energía o una falla total del sistema.

Comprender estas categorías no es sólo académico: el mercado mundial de cilindros neumáticos estaba valorado en aproximadamente 14.200 millones de dólares en 2023 y se prevé que crezca de manera constante hasta 2030, impulsado por la demanda de automatización en el embalaje, el procesamiento de alimentos y el ensamblaje de automóviles. La selección correcta del cilindro afecta directamente el tiempo del ciclo, el consumo de energía y los intervalos de mantenimiento.

Cilindros de aire de simple efecto

Los cilindros de simple efecto utilizan aire comprimido para mover el pistón en una sola dirección. La carrera de retorno se logra mediante un resorte interno o una fuerza mecánica externa como la gravedad. Estos se encuentran entre los cilindros neumáticos más simples y rentables disponibles.

Cómo funcionan los cilindros de simple efecto

El aire comprimido entra por un único puerto y empuja el pistón hacia adelante. Cuando se libera la presión del aire, el resorte interno empuja el pistón a su posición original. Debido a que un resorte realiza la mitad del trabajo, la fuerza de salida efectiva se reduce por la resistencia del resorte, generalmente entre 10% y 20% dependiendo de la rigidez del resorte y del tamaño del cilindro.

Aplicaciones comunes

• Sujetar y sujetar piezas durante el mecanizado
• Operaciones de estampado y punzonado en las que la carrera de retorno no requiere fuerza.
• Actuadores de puertas y portones donde la gravedad ayuda al retorno
• Mecanismos de freno y dispositivos de bloqueo de seguridad.
• Equipos agrícolas como sembradoras y mecanismos de siembra.

Los cilindros de simple efecto son la opción preferida cuando es necesario minimizar el consumo de aire, ya que el aire sólo se consume en la carrera de trabajo. En aplicaciones de ciclo alto que ejecutan entre 50 y 100 ciclos por minuto, esto se traduce en ahorros significativos de aire comprimido durante el transcurso de un turno de producción.

Limitaciones a considerar

La longitud de la carrera de los cilindros de simple efecto está limitada porque las carreras más largas requieren resortes más largos, que ocupan espacio en el orificio y reducen el área utilizable del cilindro. En la práctica, la mayoría de los fabricantes limitan los cilindros con retorno por resorte a carreras de 100 mm (aproximadamente 4 pulgadas) o menos. Más allá de eso, un diseño de doble efecto resulta más práctico.

Cilindros de aire de doble efecto

Los cilindros de doble efecto son el tipo de cilindro neumático más utilizado en la automatización industrial. Utilizan aire comprimido para impulsar las carreras de extensión y retracción, lo que brinda al operador control total sobre la fuerza y ​​la velocidad en ambas direcciones.

Principio de construcción y funcionamiento.

Un cilindro de doble acción tiene dos puertos de aire, uno a cada lado del pistón. Cuando entra aire por el puerto del extremo de la tapa, el pistón se extiende. Cuando se dirige aire al puerto del extremo del vástago, el pistón se retrae. Una válvula de control direccional (generalmente una válvula solenoide 4/2 o 5/2) alterna el flujo de aire entre los dos puertos. Como no hay ningún resorte involucrado, El área de paso total contribuye a extender la fuerza. , lo que hace que estos cilindros sean considerablemente más potentes que sus homólogos de simple efecto con el mismo diámetro de orificio.

Diferencias de cálculo de fuerza entre golpes

Una distinción importante: las fuerzas de extensión y retracción no son iguales. En la carrera extendida, la fuerza se calcula utilizando el área de paso total. En la carrera de retracción, el vástago del pistón ocupa parte del orificio, por lo que el área efectiva (y por lo tanto la fuerza de retracción) es ligeramente menor. Para un cilindro con un diámetro de 50 mm y una varilla de 20 mm a 6 bar, la fuerza de extensión es aproximadamente 1.178 norte mientras que la fuerza de retracción cae a aproximadamente 990 norte . Esta asimetría debe tenerse en cuenta en los diseños en los que la fuerza de retracción es fundamental.

Casos de uso típicos

• Automatización pick-and-place en líneas de montaje
• Desviadores de transportadores y sistemas de clasificación
• Abrazaderas y eyectores para máquinas de moldeo por inyección
• Herramientas robóticas de extremo de brazo
• Accesorios para soldar y prensar carrocerías de automóviles

Los cilindros neumáticos de doble efecto están disponibles en tamaños de diámetro interior que van desde 8 mm a más de 320 mm , que cubre salidas de fuerza desde unos pocos newtons hasta decenas de kilonewtons. Esta amplia gama los hace adaptables a casi cualquier aplicación industrial.

Cilindros de aire telescópicos

Los cilindros telescópicos están diseñados para aplicaciones donde se necesita una carrera larga pero la longitud retraída (colapsada) debe permanecer corta. Lo logran mediante el uso de múltiples tubos anidados, llamados etapas o mangas, que se extienden secuencialmente uno dentro del otro.

Diseños telescópicos de simple efecto versus doble efecto

Los cilindros telescópicos están disponibles en configuraciones de simple y doble efecto. Las versiones de simple efecto son más simples y económicas, pero dependen de la gravedad o del peso de la carga para la retracción, lo que las hace adecuadas principalmente para elevación vertical. Los cilindros telescópicos de doble acción pueden extenderse y retraerse bajo energía, lo que permite un montaje horizontal o invertido, aunque su construcción es significativamente más compleja y su costo es sustancialmente mayor.

Aplicaciones clave

• Camiones volquete y volquetes que requieren de 3 a 5 cilindros de etapa
• Elevadores de tijera y plataformas aéreas de trabajo
• Maquinaria para escenarios de teatro y aparejos de entretenimiento.
• Extensiones de escalera para camión de bomberos

Un cilindro telescópico de tres etapas con una longitud colapsada de 600 milímetros puede lograr una carrera completamente extendida de más de 1.700 milímetros - casi tres veces su longitud retraída. Esta eficiencia espacial es imposible de lograr con un cilindro convencional de un solo vástago.

Reducción de fuerza en todas las etapas

Una consideración de ingeniería importante: cada etapa sucesiva en un cilindro telescópico tiene un diámetro más pequeño que la anterior, lo que significa La fuerza de salida disminuye a medida que el cilindro se extiende más. . Los diseñadores deben dimensionar el cilindro basándose en la posición de carga en el peor de los casos, que generalmente ocurre en o cerca de la extensión completa cuando la fuerza es mínima.

Cilindros de aire sin vástago

Los cilindros neumáticos sin vástago eliminan por completo el vástago del pistón tradicional y, en lugar de ello, transmiten el movimiento del pistón a un carro externo o se deslizan a través de una ranura o un acoplamiento magnético. este diseño duplica la carrera efectiva para una longitud de instalación determinada en comparación con un cilindro de vástago convencional, lo que los hace extremadamente valiosos en entornos con espacio limitado.

Cilindros sin vástago con ranura mecánica

En un diseño de ranura mecánica (o de banda), el cuerpo del cilindro tiene una ranura longitudinal. El pistón interno está conectado a un carro externo a través de esta ranura. Una banda flexible de metal o plástico sella la ranura a ambos lados del punto de conexión para evitar fugas de aire. Estos cilindros pueden manejar cargas laterales directas y son adecuados para aplicaciones que requieren una alta precisión de guiado.

Cilindros sin vástago acoplados magnéticamente

Los cilindros sin vástago acoplados magnéticamente utilizan un pistón interno sellado equipado con potentes imanes permanentes. Un carro externo equipado con imanes opuestos sigue el movimiento del pistón a través de la pared del cilindro sin ninguna ranura física. Este diseño completamente sellado es ideal para entornos de sala limpia, aptos para uso alimentario y de lavado porque no hay ninguna abertura para que entre la contaminación ni para que escapen los lubricantes. La desventaja es una capacidad de carga lateral máxima menor en comparación con las versiones ranuradas.

Donde destacan los cilindros sin vástago

• Unidades de transferencia lineal en máquinas envasadoras y etiquetadoras.
• Sistemas de lanzadera horizontal en centros de mecanizado CNC
• Fabricación de dispositivos médicos donde la contaminación es una preocupación
• Sistemas de pórtico y etapas de posicionamiento multieje.

Los cilindros sin vástago estándar están disponibles con longitudes de carrera desde 50 mm a más de 10.000 mm . Para carreras muy largas, se recomiendan guías antirrotación y soportes centrales para evitar que el cilindro se hunda y se desplace el carro.

Cilindros de aire rotativos

Mientras que la mayoría de los cilindros neumáticos producen un movimiento lineal, los cilindros de aire giratorios convierten la energía del aire comprimido en movimiento angular (rotacional). A menudo se les llama actuadores rotativos neumáticos. Estos son distintos de los motores neumáticos: los cilindros giratorios producen rotación de ángulo limitado (normalmente 90°, 180° o 270°) en lugar de giro continuo.

Actuadores rotativos de piñón y cremallera

El diseño de cilindro giratorio más común utiliza uno o dos pistones lineales conectados a un engranaje de cremallera, que impulsa un eje de piñón. El aire empuja los pistones, la cremallera hace girar el piñón y el par se transmite al eje de salida. Los diseños de estantes dobles equilibran la carga y casi el doble del par de salida para un tamaño de orificio determinado. Los ángulos de rotación se pueden ajustar mediante topes externos, normalmente entre 0° y 270°.

Actuadores rotativos tipo paleta

Los actuadores de paletas utilizan una paleta (paleta) unida al eje de salida dentro de una carcasa circular. La presión del aire en un lado de la paleta hace girar el eje; el aire en el lado opuesto lo hace girar hacia atrás. Los diseños de paleta única permiten hasta 280° de rotación , mientras que los diseños de doble paleta se limitan a aproximadamente 100° pero ofrecen un par más alto en una carrocería más compacta.

Aplicaciones típicas

• Actuación de válvulas en tuberías de proceso (válvulas de bola de cuarto de vuelta, válvulas de mariposa)
• Mesas indexadoras y posicionamiento rotativo en la automatización del montaje.
• Articulaciones robóticas de muñeca y codo.
• Inversión y orientación de piezas en líneas de transferencia.
• Actuadores de puertas y trampillas en equipos industriales.

Cilindros neumáticos compactos y guiados

Los cilindros compactos y guiados son variantes especializadas que abordan dos desafíos muy específicos: espacios de instalación extremadamente reducidos y aplicaciones que requieren que el vástago del pistón resista la rotación o cargas laterales sin depender de sistemas de guía externos.

Cilindros compactos de carrera corta

También llamados cilindros tipo panqueque o cilindros planos, estas unidades tienen una longitud de cuerpo mínima en relación con su diámetro interior. Los accidentes cerebrovasculares generalmente se limitan a 1 mm a 50 mm . Su perfil plano permite montarlos en áreas reducidas donde un cuerpo de cilindro estándar simplemente no encajaría. Los casos de uso comunes incluyen el prensado de PCB, la dispensación de etiquetas y el microposicionamiento en equipos semiconductores.

Cilindros guiados (de doble vástago)

Los cilindros guiados incorporan dos vástagos de pistón paralelos conectados a una placa frontal común. Esta configuración evita la rotación de la varilla y proporciona una alta resistencia a cargas de momento (fuerzas descentradas). Los cilindros guiados pueden soportar cargas laterales. 4 a 10 veces mayor que un cilindro estándar de vástago único del mismo diámetro, eliminando la necesidad de una guía lineal externa separada en muchas aplicaciones.

Cilindros de unidad deslizante

Los cilindros de la unidad deslizante integran un carro guiado directamente sobre el cuerpo del cilindro. El carro se desplaza sobre cojinetes lineales o rieles de bolas de recirculación y proporciona una superficie de montaje plana para herramientas o accesorios de piezas de trabajo. Estas unidades todo en uno reducen significativamente el tiempo de diseño y montaje en proyectos de automatización personalizados. Festo, SMC y Parker ofrecen unidades deslizantes modulares con longitudes de carrera y configuraciones de rodamientos intercambiables.

Comparación de tipos de cilindros neumáticos de un vistazo

Estilos de montaje de cilindros y su impacto en el rendimiento

Independientemente del tipo de cilindro, la configuración de montaje tiene un efecto directo sobre el rendimiento, la longevidad y la gestión de carga. Los cilindros estándar ISO 15552 y NFPA T3.6.7 ofrecen interfaces de montaje intercambiables, lo que simplifica los reemplazos entre diferentes fabricantes.

• Soporte de pie (MS1/MS2): Montaje en base fija; Ideal para empujar/tirar en línea con cargas bien alineadas. La desalineación transfiere la tensión de flexión a la varilla y a los sellos.
• Montaje con brida (MF1/MF2): La brida delantera o trasera se atornilla directamente a una placa de máquina. Excelente para aplicaciones con cargas rígidas en línea.
• Soporte de horquilla (MP1/MP3): Permite que el cilindro gire a medida que la carga se mueve en un arco. Se utiliza ampliamente en abridores de puertas, mecanismos de articulación y sistemas de inclinación. Se debe utilizar una horquilla en el extremo de la varilla (MP5) en el lado de la varilla para lograr una articulación completa.
• Montaje de muñón (MT1/MT4): Permite que el cuerpo del cilindro oscile en un plano. Común en prensas industriales y manipulación de materiales donde se requiere movimiento de pivote.

El montaje incorrecto es una de las causas más comunes de falla prematura del sello y rayado de la varilla. Los estudios realizados por los principales fabricantes de cilindros neumáticos indican que Más del 30% de las fallas de cilindros en el campo. son atribuibles a desalineación y montaje inadecuado más que a defectos de material o fabricación.

Especificaciones clave que se deben comprender al seleccionar cilindros de aire

Seleccionar un cilindro de aire va más allá de simplemente elegir un tipo. Se deben evaluar varios parámetros técnicos juntos para garantizar que el cilindro funcione de manera confiable durante su vida útil prevista.

Diámetro interior y fuerza de salida

La fuerza de salida está determinada por la fórmula F = P × A, donde P es la presión de suministro y A es el área efectiva del pistón. A una presión de suministro estándar de 6 bares (87 psi) , un cilindro de 50 mm de diámetro produce aproximadamente 1178 N en la carrera extendida, mientras que un cilindro de 80 mm de diámetro produce aproximadamente 3016 N. Los tamaños de orificio están estandarizados según ISO 6432 e ISO 15552 para simplificar los cálculos de tamaño y el abastecimiento.

Longitud de carrera y riesgo de pandeo

Para cilindros de carrera larga bajo cargas de compresión, el vástago del pistón puede pandearse (falla de la columna) si el diámetro del vástago es insuficiente. Los ingenieros utilizan la fórmula de columna de Euler para comprobar los límites de pandeo y la mayoría de los fabricantes proporcionan gráficos de carga-carrera que incorporan automáticamente un factor de seguridad de 3:1 a 5:1 . Cuando un diámetro de varilla estándar es insuficiente, se deben especificar opciones de varilla de gran tamaño o sistemas de guía externos.

Temperatura de funcionamiento y material del sello

Los sellos estándar de NBR (nitrilo) cubren temperaturas de funcionamiento desde -20°C a 80°C . Para temperaturas elevadas de hasta 200°C, se utilizan juntas de silicona o PTFE. Para entornos de baja temperatura (hasta -40 °C), se encuentran disponibles compuestos de poliuretano o nitrilo de baja temperatura especialmente formulados. La selección del material del sello también está influenciada por la compatibilidad del medio; por ejemplo, si el cilindro se usa en un ambiente de procesamiento de alimentos con lavado regular usando agentes de limpieza cáusticos, los sellos de EPDM y los cuerpos de acero inoxidable son la especificación correcta.

Amortiguación al final de la carrera

A altas velocidades de ciclo, un pistón que llega al final de su carrera sin amortiguación crea un impacto mecánico significativo, generando ruido y acelerando el desgaste de los componentes internos. Los cojines neumáticos ajustables atrapan un pequeño volumen de aire cerca del final de la carrera, creando una desaceleración progresiva. Los cojines correctamente ajustados pueden reducir las fuerzas de impacto al 80% a 95% en comparación con cilindros sin amortiguación que funcionan a la misma velocidad y carga.

Factores de mantenimiento que prolongan la vida útil del cilindro de aire

Incluso el cilindro neumático de la más alta calidad fallará prematuramente si el sistema en el que opera no recibe el mantenimiento adecuado. Los siguientes factores son los más críticos.

Calidad del aire y filtración

La humedad y la contaminación por partículas en el aire comprimido son las principales causas de corrosión interna y degradación de los sellos. La calidad del aire ISO 8573-1 Clase 3 (partículas ≤ 5 µm, punto de rocío a presión ≤ 3°C, concentración de aceite ≤ 1 mg/m³) se acepta generalmente como estándar mínimo para cilindros neumáticos. El uso de una unidad FRL (filtro-regulador-lubricador) adecuada en cada circuito prolonga la vida útil del sello al dos o tres veces en comparación con sistemas sin filtrar y sin lubricar.

Prácticas de lubricación

Los cilindros neumáticos modernos suelen suministrarse prelubricados con grasa de larga duración y están diseñados para sistemas de aire no lubricados. Agregar lubricación por niebla de aceite a dichos cilindros puede eliminar la grasa aplicada en fábrica y acortar la vida útil. Confirme siempre con el fabricante si se recomienda o contraindica la lubricación de la línea de aire para un modelo de cilindro específico.

Limpiador de varilla y contaminación externa

En entornos polvorientos o sucios, los residuos adheridos al vástago del pistón regresan al cilindro en cada carrera de retracción, actuando como abrasivo en el sello del vástago. Los sellos limpiadores de varilla, también llamados anillos raspadores, son una característica estándar en la mayoría de los cilindros industriales, pero deben inspeccionarse y reemplazarse como parte de un programa de mantenimiento preventivo, generalmente cada 6 a 12 meses en ambientes de alta contaminación.

Cómo elegir el tipo correcto de cilindro neumático

Determinar el tipo de cilindro correcto para una aplicación determinada implica trabajar a través de un proceso de decisión sencillo basado en requisitos funcionales.

1. Definir el tipo de movimiento: ¿El movimiento requerido es lineal, angular o rotacional? El movimiento lineal apunta a cilindros estándar, sin vástago, compactos o guiados. El movimiento angular apunta a actuadores giratorios.
2. Determinar los requisitos de fuerza: Calcule la carga, incluida la fricción, la inercia y cualquier componente de gravedad vertical. Agregue un factor de seguridad de al menos 1,5× y seleccione un diámetro de orificio de las tablas de fuerza del fabricante.
3. Establecer el trazo: Si la carrera es corta y el espacio es reducido, lo apropiado es un cilindro compacto. Si la carrera es larga pero la longitud de instalación está restringida, se debe considerar un cilindro telescópico o sin vástago.
4. Evaluar las condiciones ambientales: Las temperaturas extremas, la exposición a productos químicos, los requisitos de lavado y los niveles de polvo influyen en el material de la carrocería, la elección del sello y las especificaciones de acabado de la superficie.
5. Verifique la tasa de ciclo y el ciclo de trabajo: Las aplicaciones de alta velocidad y ciclos elevados requieren una amortiguación adecuada, un tamaño de puerto adecuado y compuestos de sellado potencialmente resistentes térmicamente para soportar el calor generado por la compresión repetida.
6. Evalúe los requisitos de carga lateral y de momento: Si el cilindro va a estar sujeto a fuerzas fuera del eje, es esencial un cilindro guiado o una guía lineal externa para evitar el desgaste prematuro del sello del vástago y del casquillo.

Siguiendo este enfoque estructurado, la mayoría de los ingenieros pueden especificar con confianza el tipo y tamaño de cilindro neumático correcto en el primer intento, evitando costosos rediseños y ciclos de reemplazo más adelante en el proyecto.
